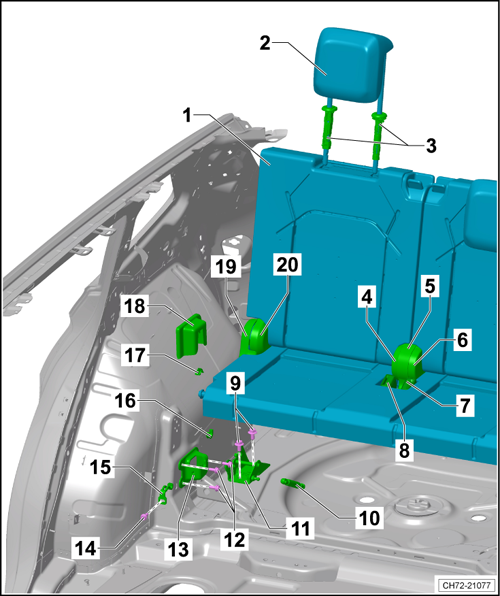

第3排座椅 - 装配概览
CH72-21077
1 -  第3排座椅
q   拆卸和安装 → Kapitel
2 -  头枕
q   左右各1个
q   拆卸和安装 → Kapitel
3 -  头枕导向件
q   4个
q   左右各2个
q   拆卸和安装 → Kapitel
4 -  中部饰板
q   拆卸和安装 → Kapitel
5 -  中部饰板
q   拆卸和安装 → Kapitel
6 -  中部饰板
q   拆卸和安装 → Kapitel
7 -  左侧安全带锁
8 -  右侧安全带锁
9 -  六角法兰螺栓
q   4个
q   左右各2个
q   50 Nm
10 -  空气压力挺杆
q   2个
q   左右各1个
11 -  座椅支架
q   2个
q   左右各1个
12 -  内十二角花键螺栓
q   6个
q   左右各3个
q   20 Nm
13 -  轴支座
q   2个
q   左右各1个
14 -  内十二角花键螺栓
q   20 Nm
q   左右各1个
15 -  支座罩盖
16 -  下部轴承套
q   2个
q   左右各1个
17 -  上部轴承套
q   2个
q   左右各1个
18 -  盖板
q   2个
q   左右各1个
19 -  侧面饰板
q   拆卸和安装 → Kapitel
20 -  侧面饰板
q   拆卸和安装 → Kapitel
