拆卸和安装靠背解锁机构
所需要的专用工具和维修设备

t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
  CH00-20629
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
hinweis  提示
拆卸和安装仅针对左侧靠背解锁机构，右侧靠背解锁机构的拆卸和安装可参照左侧
  CH00-20630
拆卸
–  拆卸第3排座椅 → Kapitel。
–  拆卸侧面饰板 → Kapitel。
–  拆卸中部饰板 → Kapitel。

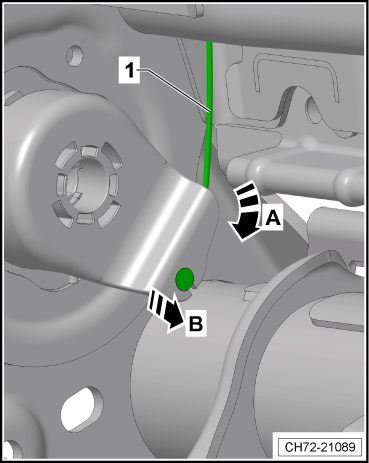

–  沿-箭头A方向-旋转拉索-1-。
–  沿-箭头B方向-将拉索-1-的球头从支架上脱开。
  CH72-21089
CH72-21091

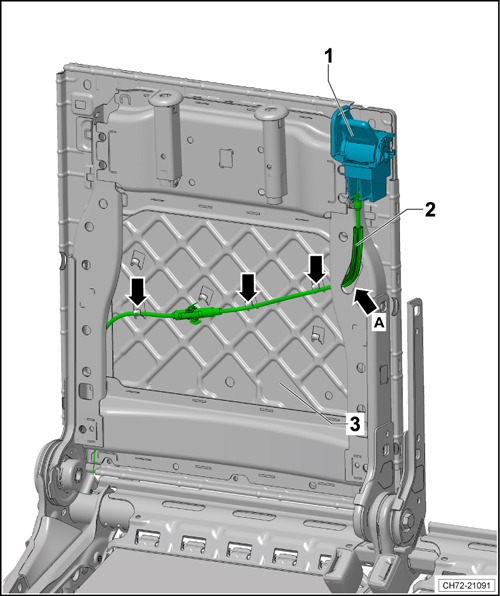

–  从靠背-3-上的卡扣-箭头-中脱开靠背解锁机构-1-的拉索-2-。
–  将拉索-2-从开口-箭头A-中拉出。


–  拧下Torx 螺栓-2-。
–  沿-箭头方向-将靠背解锁机构-1-和拉索-3-一起从靠背上拆下。
  CH72-21090
安装
–  安装顺序与拆卸相反，注意下列事项：
–  沿-箭头B方向-将拉索-1-的球头装入支架上。
–  沿-箭头A方向-旋转拉索-1-。
  CH72-21094
拧紧力矩
t  Torx 螺栓-2-：2 Nm
  CH72-21090
