拆卸和安装发电机，装备 1.4 升 TSI 发动机的车型
所需要的专用工具和维修设备

t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
  CH10-11447

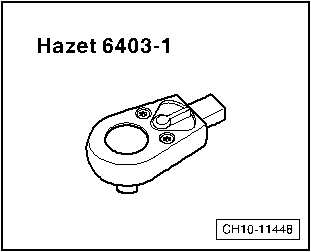

t  棘轮头 -HAZET 6403-1-
拆卸
–  在点火开关关闭的情况下断开蓄电池接地线。 → Kapitel
–  拆卸多楔皮带。
→ 修理组：13
–  拆卸多楔皮带张紧装置。
→ 修理组：13
Vorsicht image   当心！
制冷剂管路和软管有损坏的危险。
不得过度拉伸、弯折或弯曲制冷剂管路和软管。
–  从支架上拆卸空调压缩机。
→ 暖风装置、空调器; 修理组：87
–  将空调压缩机和制冷剂管路捆绑于纵梁上。使制冷剂管路无压力。
  CH10-11448

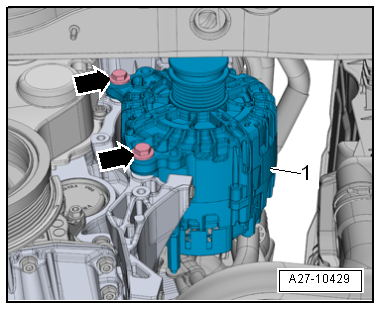

–  拧出螺栓 -箭头-。
hinweis  提示
t  如果交流发电机 -C--1- 卡在支架中，需重新拧入螺栓最多 2 圈。
t  小心地使用扁平的锤子敲击螺栓头——由此松开发电机固定装置的螺纹衬套。
  A27-10429

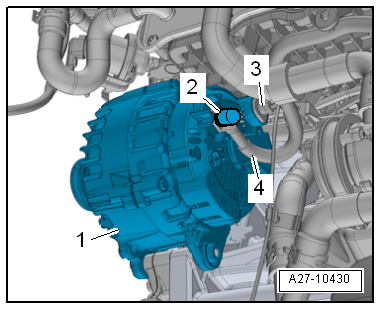

–  从支架上取出交流发电机 -C--1- 和连接导线。
–  拔下插头 -3-。
–  拆下保护套 -2-。
–  拧出螺母，取下接线端 30/B+ 导线 -4-。
–  向右下方取出交流发电机 -C--1-。
安装
安装以拆卸的相反顺序进行，同时注意以下事项：
–  为了便于安装交流发电机 -C-，将发电机紧固装置的螺纹衬套稍稍回顶。
hinweis  提示
发电机固定装置的螺纹衬套必须运动灵活，否则即使扭矩正确，仍会使螺纹衬套的夹紧力过低。
–  连接蓄电池接地线。 → Kapitel
–  起动发动机并检查多楔皮带是否正确运转。
拧紧力矩
t  → Kapitel „装配概览 - 装备 1.4 升 TSI 发动机的车型“
  A27-10430
