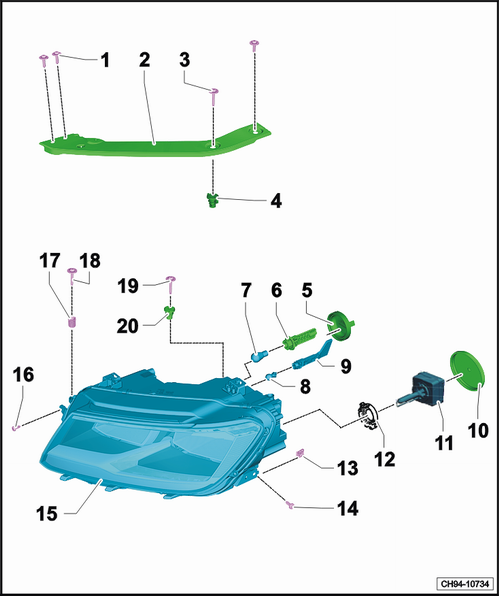

| 气体放电大灯 - 装配概览 |
| 1 - | 螺栓 |
| q | 3 个 |
| q | 拧紧力矩
→ 外部车身维修; 修理组：50
|
| 2 - | 支架 |
| 3 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 4 - | 补偿元件 |
| 5 - | 橡胶盖 |
| 6 - | 转向信号灯灯座 |
| 7 - | 转向信号灯灯泡 |
| q | 左前转向信号灯灯泡 -M5- |
| q | 右前转向信号灯灯泡 -M7- |
| q | 拆卸和安装 → Kapitel |
| q | 灯泡：Y24W 12V |
| 8 - | 驻车示宽灯灯泡 |
| q | 左侧驻车示宽灯灯泡 -M1- |
| q | 右侧驻车示宽灯灯泡 -M3- |
| q | 拆卸和安装 → Kapitel |
| q | 灯泡：PH12V W5W |
| 9 - | 灯座 |
| q | 用于驻车示宽灯灯泡 |
| 10 - | 盖子 |
| 11 - | 左侧气体放电灯泡 -L13- 或右侧气体放电灯泡 -L14- |
 注意！
|
| q | 集成左侧气体放电大灯预接装置 -J426- 或右侧气体放电大灯预接装置 -J427- |
| q | 灯泡：D5S 12V 25W |
| q | 拆卸和安装 → Kapitel |
| 12 - | 固定夹 |
| 13 - | 卡扣螺母 |
| 14 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 15 - | 大灯 |
| 集成： |
| q | 左侧大灯照明距离调节伺服马达 -V48- 或右侧大灯照明距离调节伺服马达 -V49- |
| q | 左近光灯防眩目 -V294- 或右近光灯防眩目遮闭 -V295- |
| q | 拆卸和安装 → Kapitel |
| q | 调整 → Kapitel |
| 16 - | 调整螺栓 |
| 17 - | 调整垫圈 |
| q | 用于调整大灯的高度 |
| 18 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 19 - | 螺栓 |
| q | 仅松开 |
| q | 拧紧力矩：4 Nm |
| 20 - | 补偿元件 |
