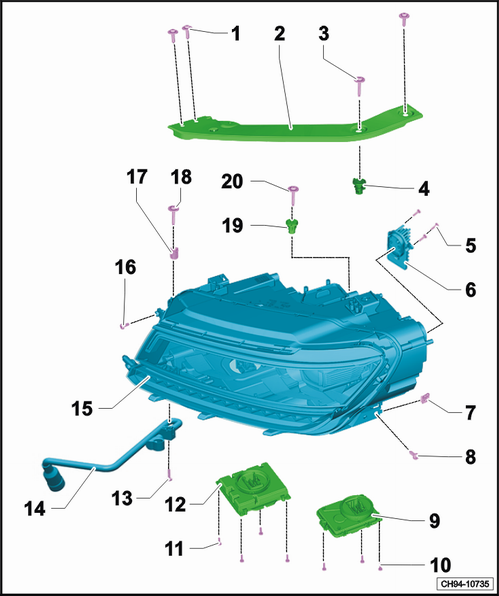

| LED 大灯 - 装配概览 |
| 1 - | 螺栓 |
| q | 3 个 |
| q | 拧紧力矩
→ 外部车身维修; 修理组：50
|
| 2 - | 支架 |
| 3 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 4 - | 补偿元件 |
| 5 - | 螺栓 |
| q | 3 个 |
| q | 拧紧力矩：1.5 Nm |
| 6 - | 日间行车灯和驻车灯光电管模体 |
| q | 日间行车灯和驻车灯左侧光电管模体 -L176- |
| q | 日间行车灯和驻车灯右侧光电管模体 -L177- |
| q | 拆卸和安装 → Kapitel |
| 7 - | 卡扣螺母 |
| 8 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 9 - | 大灯电源模块 |
| q | 左侧 LED 大灯模块化电源 2 -A32- |
| q | 右侧 LED 大灯模块化电源 2 -A28- |
| q | 拆卸和安装 → Kapitel |
| 10 - | 螺栓 |
| q | 3 个 |
| q | 拧紧力矩：1.5 Nm |
| 11 - | 螺栓 |
| q | 4 个 |
| q | 拧紧力矩：1.5 Nm |
| 12 - | LED 大灯模块化电源 1 |
| q | 左侧 LED 大灯模块化电源 1 -A31- |
| q | 右侧 LED 大灯模块化电源 1 -A27- |
| q | 拆卸和安装 → Kapitel |
| 13 - | 螺栓 |
| q | 不适用于气体放电大灯 |
| q | 拧紧力矩：1 Nm |
| 14 - | 通风软管 |
| q | 不适用于气体放电大灯 |
| 15 - | 大灯 |
| 集成： |
| q | 左摆动模式定位传感器 -G474- 或右摆动模式定位传感器 -G475- |
| q | 左侧大灯温度传感器 1 -G702- 或右侧大灯温度传感器 1 -G704- |
| q | 左侧大灯温度传感器 2 -G703- 或右侧大灯温度传感器 2 -G705- |
| q | 左侧大灯温度传感器 3 -G832- 或右侧大灯温度传感器 3 -G833- |
| q | 左侧大灯温度传感器 4 -G872- 或右侧大灯温度传感器 4 -G874- |
| q | 左侧大灯温度传感器 5 -G873- 或右侧大灯温度传感器 5 -G875- |
| q | 左前转向信号灯灯泡 -M5- 或右前转向信号灯灯泡 -M7- |
| q | 左侧近光灯灯泡 -M29- 或右侧近光灯灯泡 -M31- |
| q | 左侧远光灯灯泡 -M30- 或右侧远光灯灯泡 -M32- |
| q | 左侧静态弯道灯 -M51- 或右侧静态弯道灯 -M52- |
| q | 左侧大灯照明距离调节伺服电机 -V48- 或右侧大灯照明距离调节伺服电机 -V49- |
| q | 左侧动态弯道灯伺服电机 -V318- 或右侧动态弯道灯伺服电机 -V319- |
| q | 拆卸和安装 → Kapitel |
| q | 调整 → Kapitel |
| 16 - | 调整螺栓 |
| 17 - | 调整垫圈 |
| q | 用于调节大灯的高度 |
| 18 - | 螺栓 |
| q | 拧紧力矩：4 Nm |
| 19 - | 补偿元件 |
| 20 - | 螺栓 |
| q | 仅松开 |
| q | 拧紧力矩：4 Nm |
