拆卸和安装带插座的逆变器（12 V - 230 V） -U13-
CH90-10067

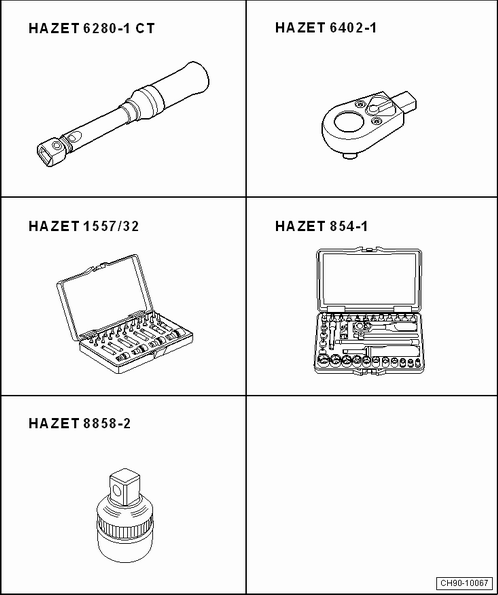

所需要的专用工具和维修设备
t  扭力扳手（2-10Nm） -HAZET 6280-1CT- 或 -V.A.G 1783-
t  棘轮头 -HAZET 6402-1-
t  TORX 工具 -HAZET 1557/32- 或 -V.A.G 1766-
t  小型套装工具 -HAZET 854-1- 或 -VAS 5528-
t  转换接头(3/8转4/1) -HAZET 8858-2-

achtung image   注意！
存在触电危险。
t  可能带有剩余电压的冷凝器位于带插座的逆变器（12 V - 230 V） -U13- 中。
t  不允许打开带插座的逆变器（12 V - 230 V） -U13- 的外壳。
t  不要维修连接插头、线束和 230 V 插座。
t  如果连接插头、线束和 230 V 插座或逆变器损坏，必须整体更换。
拆卸
–  关闭点火开关并断开所有用电器。
–  将点火钥匙存放于车外，以防止点火开关被意外打开。
–  拆卸行李箱左侧饰板。
→ 修理组：70

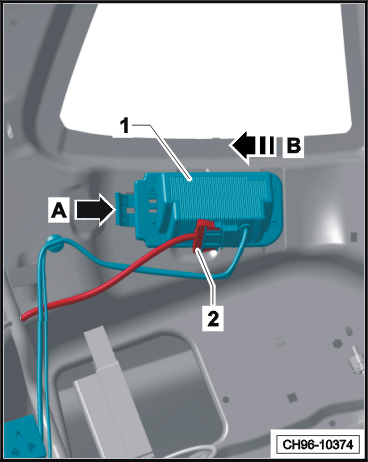

–  拔下连接插头 -2-。
–  从车身上拆下连接 230 V 插座的线束卡子。
–  从固定支架上松开锁止件 -箭头 A-。
–  同时，将带插座的逆变器（12 V - 230 V） -U13--1- 连同固定支架沿 -箭头 B- 方向移动，直至止动位置。
–  从车身上拆下带插座的逆变器（12 V - 230 V） -U13--1- 连同固定支架。
  CH96-10374

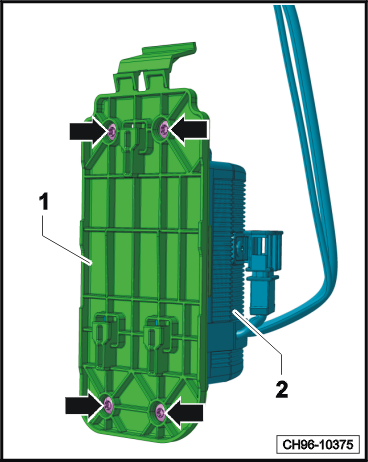

–  拧出螺栓 -箭头-。
–  从固定支架 -1- 上拆下带插座的逆变器（12 V - 230V） -U13--2-。
安装
安装以拆卸的相反顺序进行。
拧紧力矩
t  → Kapitel „带插座的逆变器（12 V - 230 V）- 装配概览“
  CH96-10375
