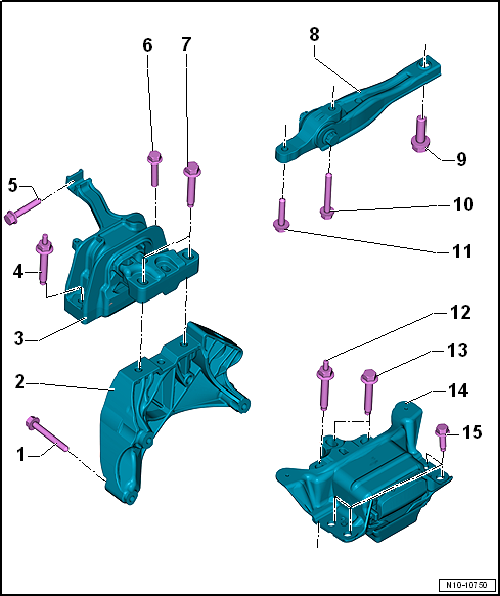

机组支架 - 装配概览
N10-10750
1 -  螺栓
q   更换
q   拧紧力矩和拧紧顺序 → 插图
2 -  发动机支撑件
q   拆卸和安装 → Kapitel
3 -  发动机支座
q   拆卸和安装 → Kapitel
4 -  螺栓
q   拧紧力矩：40 Nm + 继续旋转 90°
q   更换
5 -  螺栓
q   拧紧力矩：20 Nm + 继续旋转 90°
q   更换
6 -  螺栓
q   拧紧力矩：40 Nm + 继续旋转 90°
q   更换
7 -  螺栓
q   拧紧力矩：60 Nm + 继续旋转 90°
q   更换
8 -  摆动支承
q   拆卸和安装 → Kapitel
9 -  螺栓
q   更换
q   将摆动支承连接到副车架
q   拧紧力矩和拧紧顺序 → 插图
10 -  螺栓
q   更换
q   拧紧力矩和拧紧顺序 → 插图
11 -  螺栓
q   更换
q   拧紧力矩和拧紧顺序 → 插图
12 -  螺栓
q   更换
q   拧紧力矩：60 Nm + 继续旋转 90°
13 -  螺栓
q   更换
q   拧紧力矩：60 Nm + 继续旋转 90°
14 -  变速箱支座
q   拆卸和安装 → Kapitel
15 -  螺栓
q   拧紧力矩：50 Nm + 继续旋转 90°

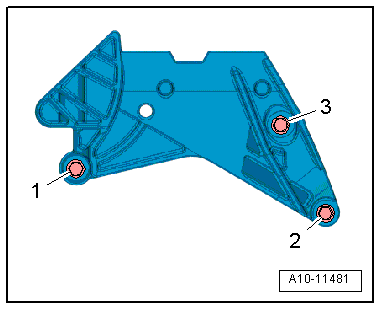

发动机支撑件螺栓拧紧力矩和拧紧顺序
hinweis  提示
更换采用角度控制方式拧紧的螺栓（如拧紧要求为 30 Nm + 继续旋转 90°）。
–  按照以下要求分步拧紧螺栓：
  A10-11481
步骤 螺栓 拧紧力矩/ 继续旋转角度
1. -1- ～ -3- 7 Nm
2. -1- ～ -3- 40 Nm
3. -1- ～ -3- 继续旋转 90°


摆动支承螺栓拧紧力矩和拧紧顺序
hinweis  提示
更换采用角度控制方式拧紧的螺栓（如拧紧要求为 30 Nm + 继续旋转 90°）。
–  按照以下要求分步拧紧螺栓：
  A10-11615
步骤 螺栓 拧紧力矩/ 继续旋转角度
1. -2- ～ -3- 60 Nm
2. -1- 130 Nm
3. -1- ～ -3- 继续旋转 90°
