拆卸和安装双质量飞轮
CH13-10219

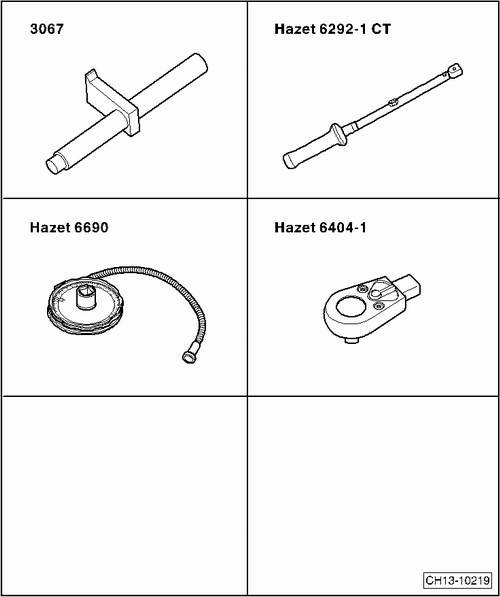

所需要的专用工具和维修设备
t  保持器 -3067-
t  扭力扳手 -HAZET 6292-1 CT- 或 -V.A.G 1332-
t  角度盘 -HAZET 6690-
t  棘轮头 -HAZET 6404-1-

拆卸
l  变速箱已拆下。
→ 修理组：34
Vorsicht image   当心！
为了避免双质量飞轮在拆卸时被损坏，不允许用气动扳手或冲击式螺钉机来旋出螺栓 -B-。只允许用手拆卸螺栓。

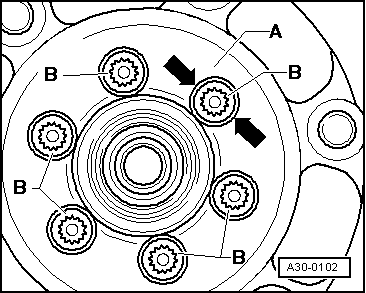

–  转动双质量飞轮 -A-，使螺栓 -B- 位于钻孔中心 -箭头-。
–  在旋出螺栓 -B- 时，勿将螺栓头露出在双质量飞轮钻孔中心 -箭头- 外，以避免继续旋转时螺栓头损坏双质量飞轮。
  A30-0102

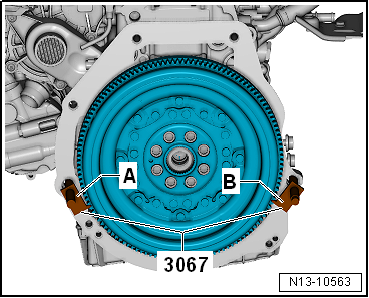

–  将保持器 -3067- 插在气缸体的孔 -B- 中。
–  旋出螺栓，取下双质量飞轮。
安装
安装以拆卸的相反顺序进行，同时注意下列事项：
–  使用新螺栓固定双质量飞轮。
  N13-10563
–  将保持器 -3067- 插在气缸体的孔 -A- 中。
t  拧紧力矩 → Kapitel
