拆卸和安装变速箱侧密封法兰
CH13-10317

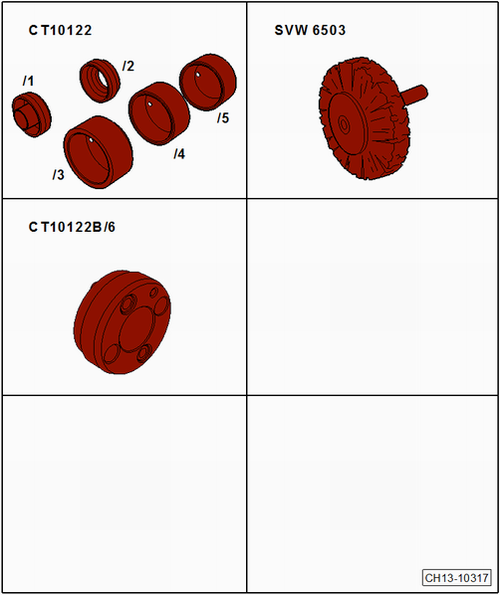

所需要的专用工具和维修设备
t  组合工具 -CT10122- 或 -T10122-
t  纤维打磨轮 -SVW 6503-
t  油封安装工具 -CT10122B/6- 或 -T10122B/6-
t  硅胶密封剂 → 电子配件目录
t  防护眼镜
t  防护手套

拆卸
l  变速箱已拆下。
→ 修理组：34
–  拆卸双质量飞轮。 → Kapitel

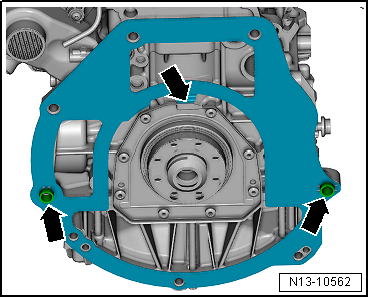

–  将中间板从密封法兰上 -箭头-（上部）和定位销 -箭头-（下部）上取下。
  N13-10562

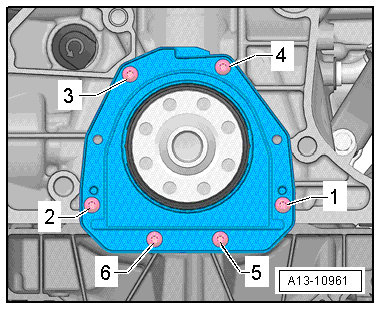

–  旋出螺栓 -1- ～ -6-。
–  取下变速箱侧密封法兰。
安装
achtung image   注意！
t  变速箱侧密封法兰需在涂抹密封胶 5 分钟之内进行安装。
t  使用密封胶和油脂去除剂时，必须戴防护手套和防护眼镜！
t  为防止润滑系统被残留的密封胶污染，用干净的抹布遮盖油底壳拆开部分。
hinweis  提示
请注意密封胶的有效期。
–  发动机总成上的残余密封胶使用平刮刀清除。
  A13-10961

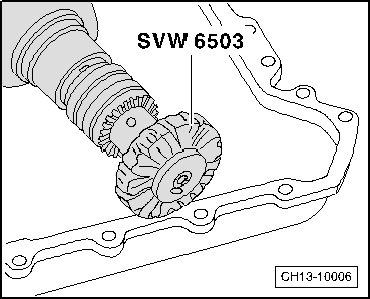

–  密封法兰上的残余密封胶使用带纤维打磨轮 -SVW 6503- 的电钻去除。
–  清洁密封表面，使其表面无油脂。
  CH13-10006

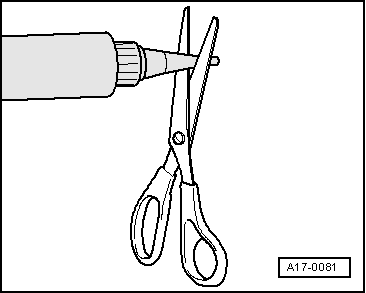

–  将密封胶管在标记处剪开（管口直径大约 2 mm）。
  A17-0081

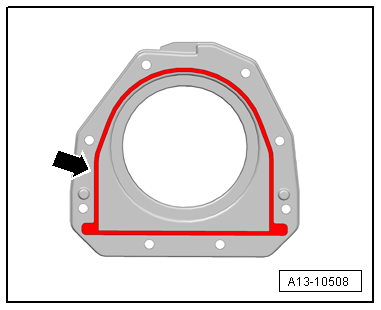

–  如图所示，将密封胶均匀地涂到密封法兰干净的密封表面上。
t  涂抹的密封胶带 -箭头- 的厚度：2 mm ～ 3 mm
hinweis  提示
t  密封法兰必须在涂上硅胶密封剂后 5 分钟内安装上。
t  密封胶带不能超过规定厚度，否则溢出的密封材料会进入油壳底，堵塞吸油孔的滤网。
t  检查密封法兰的密封唇，不得出现弯折或损坏。
  A13-10508

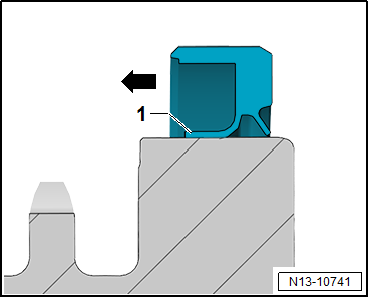

t  密封唇 -1- 在安装后指向发动机。
  N13-10741
–  检查油封安装工具 -CT10122B/6- 或 -T10122B/6--B-，不得有锋利边缘或脏污。
–  将装配工具 -CT10122/1- 或 -T10122/1--A- 装配到油封安装工具 -CT10122B/6- 或 -T10122B/6--B- 上。
–  将密封法兰 -C- 外侧向前推到油封安装工具 -CT10122B/6- 或 -T10122B/6--B- 上。
–  取下装配工具 -CT10122/1- 或 -T10122/1--A-。
  N13-10806

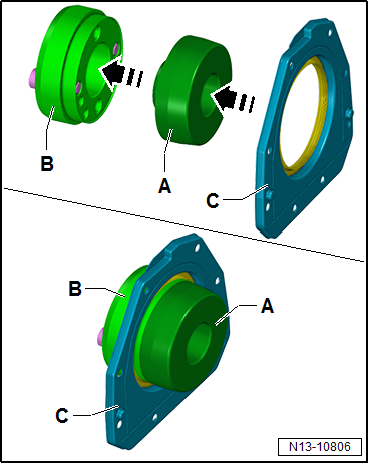

–  将油封安装工具 -CT10122B/6- 或 -T10122B/6--A- 和密封法兰 -B- 装配到曲轴轴颈上。
–  不必拧紧螺栓 -箭头-。
–  将密封法兰 -B- 通过油封安装工具 -CT10122B/6- 或 -T10122B/6--A- 推到曲轴轴颈上。
–  取下油封安装工具 -CT10122B/6- 或 -T10122B/6--A-。
  N13-10807

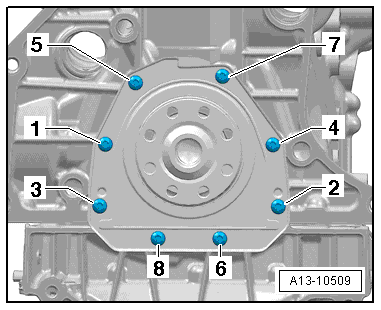

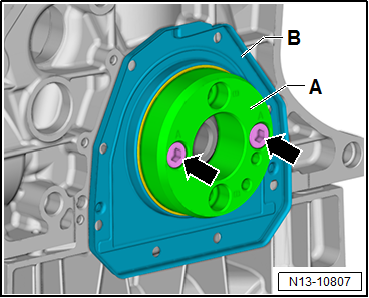

–  按如图所示顺序均匀拧紧新螺栓。拧紧顺序和拧紧要求。 → 车锚
hinweis  提示
  A13-10509

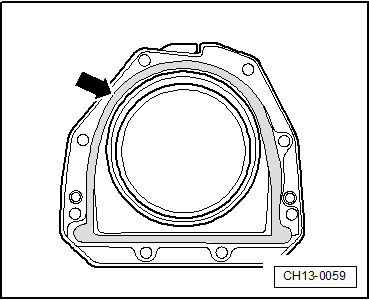

安装好密封法兰后，密封胶 -箭头- 必须等待约 30 分钟之后，才可加注发动机机油。
其余的安装以拆卸的相反顺序进行。
