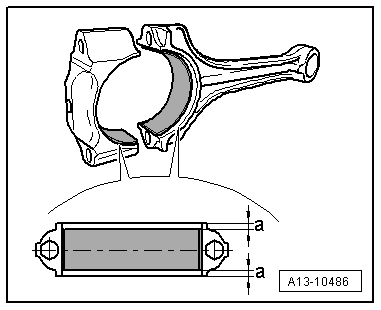

活塞和连杆 - 装配概览 1 -  连杆螺栓 q   拧紧力矩：45 Nm + 继续旋转 90° q   使用星形套筒 -HAZET 900-E10- 拆卸和安装 q   更换 q   用机油润滑螺纹和接触面 q   测量径向间隙时使用旧螺栓 2 -  连杆轴承盖 q   注意安装位置 q   通过折断法（断裂）加工连杆，连杆轴承盖只有一个安装位置且只能安装在所属的连杆上 q   在位置 -A- 处标记所属气缸 q   安装位置：标记 -B- 应指向曲轴皮带轮侧 3 -  轴瓦 q   安装位置 → 插图 q   安装前用机油润滑 q   不要混淆运转过的轴瓦（做好记号） q   新轴向间隙：0.10 mm ～ 0.35 mm，磨损极限：0.40 mm q   用塑料线间隙规测量径向间隙。新件：0.02 mm ～ 0.06 mm，磨损极限：0.09 mm。测量径向间隙时不能转动曲轴 4 -  连杆 q   只能成套更换 q   在位置 -A- 处标记所属气缸 q   安装位置：标记 -B- 指向曲轴皮带轮侧 q   分离连杆 → Kapitel q   测量径向间隙 → Kapitel 5 -  卸压阀 q   拧紧力矩：27 Nm 6 -  机油喷嘴 q   用于活塞冷却 7 -  卡环 q   每次拆卸后更换 8 -  活塞销 q   安装前用机油润滑 9 -  活塞 q   检查 → 车锚 q   标出安装位置和所属气缸 q   活塞顶部的箭头指向曲轴皮带轮侧 q   用活塞环压紧器 -V146.2- 安装 q   检查活塞和气缸内径 → Kapitel 10 -  压缩环 q   开口错开 120° q   用活塞环钳拆卸和安装 q   安装位置：“TOP”标记或有字母的那一面朝向活塞顶部 q   检查开口间隙 → 车锚 11 -  刮油环 q   由 3 部分组成 q   将刮油环开口相对邻近的压缩环偏转 120° 安装 q   刮油环上标记有“TOP”的一侧朝向活塞顶部 q   检查开口间隙 → 车锚 q   刮油环与活塞槽间隙无法测量 轴瓦的安装位置 –  将轴瓦居中装入连杆和连杆轴承盖内： l  轴瓦距连杆轴承盖间距 -a- 相等。
