拆卸和安装活塞
所需要的专用工具和维修设备
t

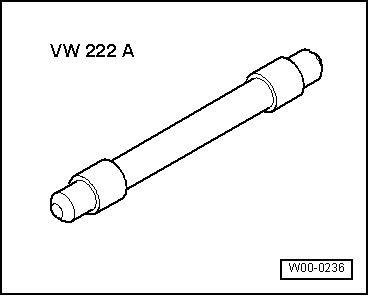

冲头 -VW 222 A-
t
通用活塞环张紧带
拆卸
–
将发动机固定在装配支架上。
→ Kapitel
–
拆卸气缸盖。
→ Kapitel
–
拆卸油底壳上部件。
→ Kapitel
–
标记活塞安装位置及所属气缸。
–
标记连杆安装位置和相应的所属气缸。
→ 第项
–
旋出连杆轴承盖螺栓。
→ 第项
–
拆下连杆轴承盖，然后将活塞和连杆向上取下。
提示
如果活塞销拆卸困难，则将活塞加热到约 60°C 再进行安装。
–
从活塞销孔中取出卡环。
–
用冲头 -VW 222 A- 将活塞销压出。
安装
安装以拆卸的相反顺序进行，同时注意下列事项：
提示
t
更换以角度控制方式（例如：30 Nm + 继续旋转 90°）拧紧的螺栓。
t
安装活塞时注意活塞顶部的箭头指向皮带轮侧。
t
要求相邻活塞环间隙间隔约 120°。
–
给活塞销的运行面涂油脂。
–
安装活塞销。
–
安装新的活塞销卡箍。
–
给轴瓦的运行面涂油脂。
用活塞环压紧器 -V146.2- 安装活塞，注意安装位置。
→ 第项
–
安装连杆轴承盖，注意安装位置。
→ 第项
–
安装气缸盖。
→ Kapitel
–
安装油底壳上部件。
→ Kapitel
t
拧紧力矩
→ Kapitel
