检查活塞和缸径
所需要的专用工具和维修设备
t  螺旋测微计 50 mm ～ 100 mm

检查活塞

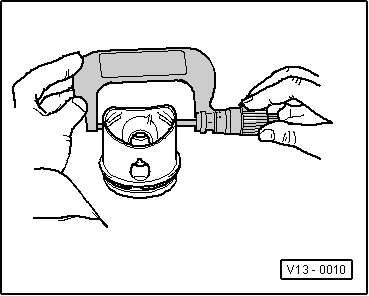

–  从距下边缘约 15 mm 且与活塞销的轴线错开 90° 处进行测量。
l  与额定尺寸的偏差最大 0.06 mm。
  V13-0010
  活塞直径
额定尺寸 mm 82.42 → 注释

1)  包括涂层（厚度约 0.012 mm）的尺寸。涂层会自行磨损。

检查活塞环开口间隙

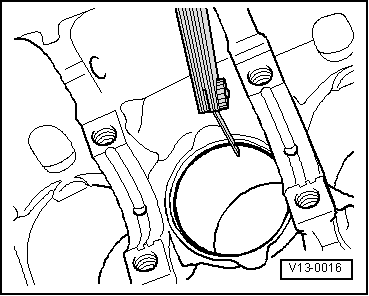

–  将活塞环垂直于气缸壁从上推入下面的气缸开口，离气缸边缘约 15 mm。推入时使用不带活塞环的活塞。
  V13-0016
活塞环
尺寸（mm）		 新的 磨损极限
压缩环 1 0.30 ～ 0.40 0.60
压缩环 2 0.40 ～ 0.50 0.70
刮油环 不可测量 不可测量


检查气缸内径
所需要的专用工具和维修设备
t  内径精密测量仪 50 mm ～ 100 mm
achtung image   注意！
不允许对缸套进行维修、打磨，因为这样有损坏缸套内表面的风险。

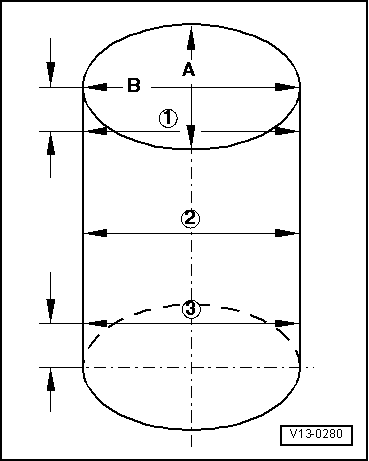

–  在 3 处位置上以交叉方式沿横向 -A- 和纵向 -B- 测量。
l  与额定尺寸的偏差最大 0.08 mm。
  V13-0280
  缸径 Ø
额定尺寸 mm 82.51

hinweis  提示
如果气缸体固定在发动机和变速箱支架 -VW 540- 上，不允许测量气缸内径，因为测量数据可能会出错。
