检查燃油箱排气（适用于 Teramont 2017 ▶；All New Tiguan L 2018 ▶；装配 DBF发动机的 All New Passat 2019 ▶）
所需要的专用工具和维修设备

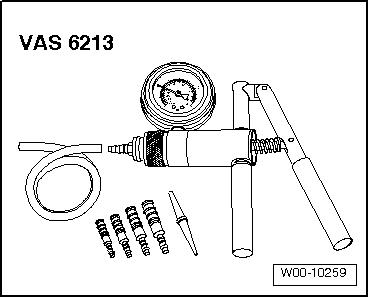

t  手动真空泵 -VAS 6213- 或 -SVW6213-
检测过程
检查活性碳罐电磁阀 1 -N80-：
–  在开始工作前请注意安全措施。 → Kapitel
–  注意清洁规定。 → Kapitel
–  关闭点火开关。
  W00-10259

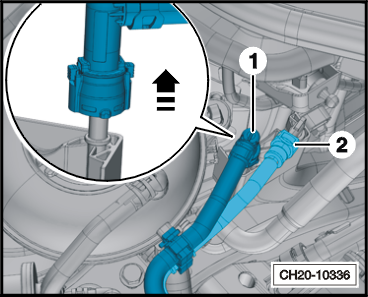

–  按压开锁按钮，并拔下活性碳罐电磁阀连接管 -2-。
  CH20-10336

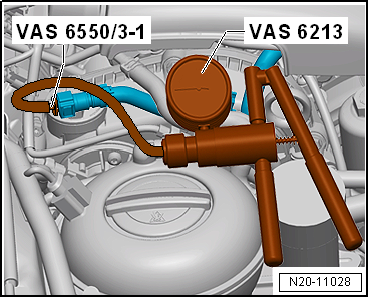

–  如图所示，将手动真空泵 -VAS 6213- 或 -SVW 6213- 连接到活性碳罐电磁阀连接管上。
  N20-11028
–  将手动真空泵 -VAS 6213- 或 -SVW 6213- 的固定环 -1- 沿 -箭头 A- 方向置于真空位置。
–  反复操纵手动真空泵 -VAS 6213- 或 -SVW 6213-。必须形成真空。
–  若未形成真空，则先对活性碳罐排气管进行检查。可通过拆卸活性碳罐排气管并封闭其中一头，另一头连接到手动真空泵 -VAS 6213- 或 -SVW 6213- 进行检查。若活性碳罐排气管没有问题，则说明活性碳罐电磁阀已损坏，需进行更换。
–  若形成真空，则说明活性碳罐电磁阀及活性碳罐排气管状态良好，活性碳罐本体或者活性碳罐进气管可能存在问题。
  N24-10282
检查活性碳罐
–  按压开锁按钮，并拔下活性碳罐电磁阀连接管 -2-。
  CH20-10336

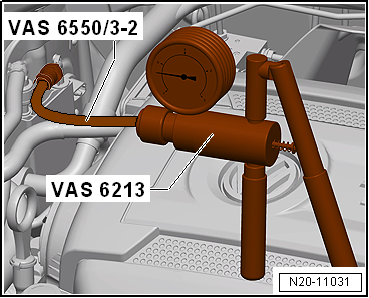

–  如图所示，将手动真空泵 -VAS 6213- 或 -SVW 6213- 连接到活性碳罐连接管上。
  N20-11031
–  将手动真空泵 -VAS 6213- 或 -SVW 6213- 的固定环 -1- 沿 -箭头 A- 方向置于真空位置。
–  反复操纵手动真空泵 -VAS 6213- 或 -SVW 6213-。不得形成真空。
如果形成真空：
–  拆卸右后轮罩内板。
→ 修理组：66
  N24-10282

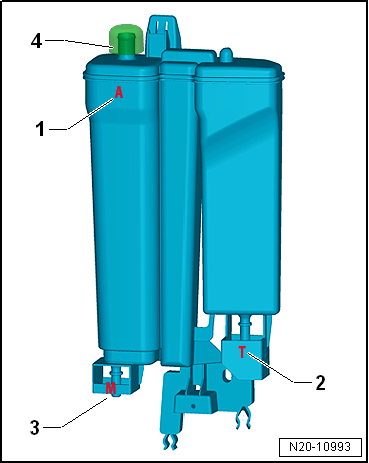

–  从活性碳罐上拆下通气口保护盖 -4-。
–  检查是否有异物堵塞到通气口。如有必要，则须先进行清理。
–  再次反复操纵手动真空泵 -VAS 6213- 或 -SVW 6213-。
  N20-10993
如果没有形成真空：
–  按压开锁按钮，拔下活性碳罐上的进气管 -2-。
  A20-11058

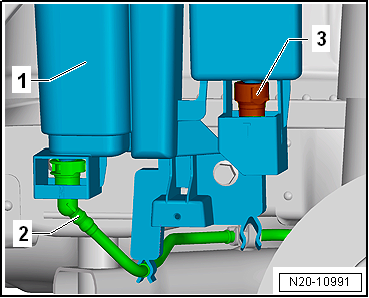

–  用合适的堵头将活性碳罐开口 -3- 进行密封。
  N20-10991

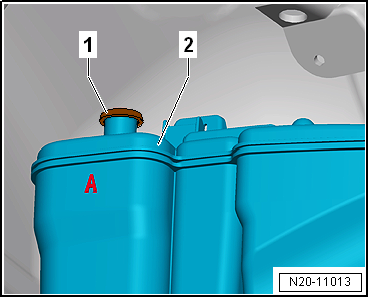

–  密封活性碳罐 -2- 上的通气口 -1-。
–  反复操纵手动真空泵 -VAS 6213- 或 -SVW 6213-。必须形成真空。
  N20-11013
如果未形成真空：
–  按压开锁按钮，拔下活性碳罐上的排气管 -2-。
  N20-10991

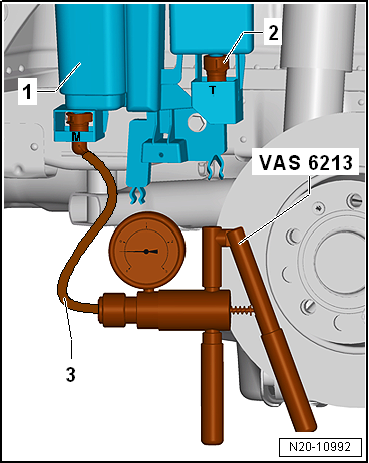

–  如图所示，将手动真空泵 -VAS 6213- 或 -SVW 6213- 连接到活性碳罐 -1- 的排气口 M 上。
hinweis  提示
此时活性碳罐上的进气口 -2- 和通气口已被密封。
–  反复操纵手动真空泵 -VAS 6213- 或 -SVW 6213-。必须形成真空。
如果形成真空：
–  检查活性碳罐出口 M 到发动机舱的排气管路。
如果未形成真空：
–  更换活性碳罐。 → Kapitel
如果形成真空且活性碳罐至发动机舱管路状态良好：
–  检查活性碳罐开口 T 与燃油箱连接管路。若排除管路问题，则检查燃油箱是否有泄漏情况。
  N20-10992
