拆卸和安装进气歧管
CH24-10219
所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
t  棘轮头 -HAZET 6402-1-
t  棘轮头 -HAZET 6403-1-
t  TORX 工具 -HAZET 1557/32-
t  转换接头（3/8 转 4/1） -HAZET 8858-2-
t  套筒扳手组件 -V.A.G 1835-

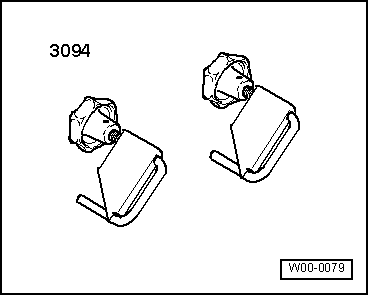

t  直径为 25 mm 的软管夹 -3094-
  W00-0079
t  17 mm 套筒扳手 -T10456-
拆卸
achtung image   注意！
处于高压下的燃油可能造成人员受伤。
在打开喷射装置的高压区前，必须将燃油压力降至残余压力。 → Kapitel
achtung image   危险！
燃油系统有压力！在松开软管连接前在连接处周围放置抹布。然后小心地拔出软管，以释放压力。
Vorsicht image   当心！
做好清洁工作，可能会因为脏污导致功能故障。 → Kapitel
–  断开蓄电池接地线。
→ 修理组：27
–  拆卸发动机罩盖。 → Kapitel
–  拆卸机油滤清器。 → 保养手册
hinweis  提示
把抹布放在下面，以接收溢出的冷却液。
–  拆卸前冷却液软管。 → Kapitel
–  拆卸空气滤清器壳体。 → Kapitel
–  拆卸发动机舱底部隔音板。
→ 修理组：50
  W00-10935
–  松开螺纹卡箍 -2-。
–  松开卡子 -3-，将冷却液软管放置一旁。
–  旋出螺栓 -箭头-。
–  将增压空气导管从进气歧管上拔下，并放置一旁。
  A21-10610

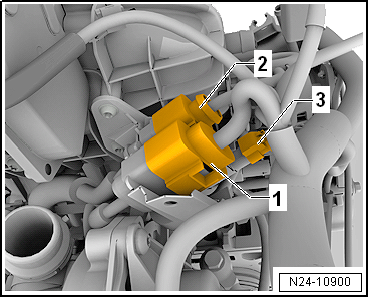

–  拔下插头 -1- ～ -3-。
  N24-10900

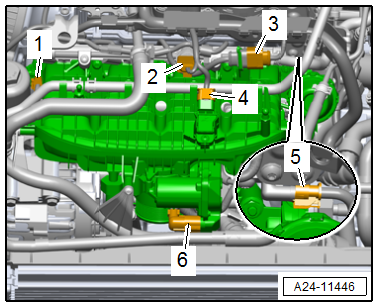

–  断开如下电器插头：
1.  进气歧管风门电位计 -G336-
2.  低压的燃油压力传感器 -G410-
3.  连接插头
4.  进气温度传感器 -G42- / 进气歧管压力传感器 -G71-
5.  霍尔传感器 -G40-
6.  节气门控制单元 -GX3-
  A24-11446
–  松开线束卡子 -2-，并将线束放置一旁。
–  松开螺纹卡箍 -3-。
–  旋出螺栓 -箭头-。
–  松开线束卡子 -1-，并将线束放置一旁。
  A21-10787
–  松开螺纹卡箍 -箭头-，拆下增压空气软管 -1-。
–  拆下增压空气导管。
  CH21-10085
–  断开进气歧管风门阀门 -N316- 插头 -1-。
–  断开真空管 -2-。
achtung image   注意！
燃油系统内是有压力的！必须戴好防护眼镜和手套并穿好防护服，以避免皮肤接触或造成人身伤害。在松开软管连接前，在软管连接处放置抹布，然后小心地拔出软管，以释放压力。
  A24-11444

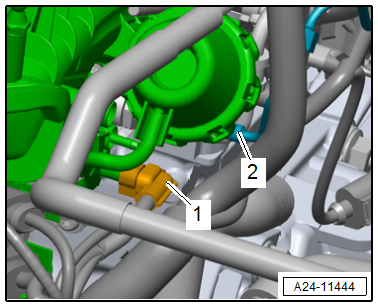

–  脱开进气歧管上的供油软管 -1-。
–  松开弹簧卡箍 -2-，拔下供油软管。
  A24-11447

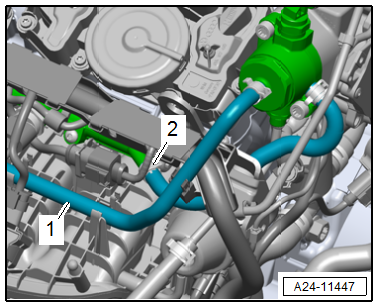

–  旋出螺栓 -箭头-，旋出高压管锁紧螺母 -1- 和 -2-，取下高压管。
hinweis  提示
t  必须给燃油系统泄压。
t  用干净的抹布收集溢出的燃油。
t  用干净的堵头堵住拆开的部分，确保无污物进入燃油系统。
  A24-11448
–  旋出螺栓 -1- 和螺母 -3-，拆下进气歧管支架 -2-。
  CH24-10220

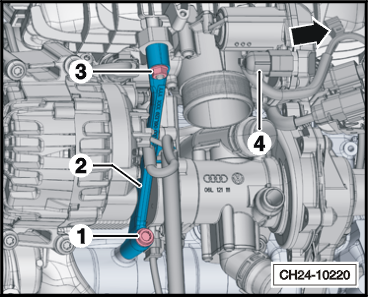

–  旋出螺栓 -箭头-。
  CH24-10231
–  轻轻地将进气歧管从气缸盖上拔下，然后旋出支架 -A- 的螺栓 -箭头-。
–  将进气歧管从气缸盖上取下。
hinweis  提示
用干净的抹布密封开口。
  N24-10901
安装

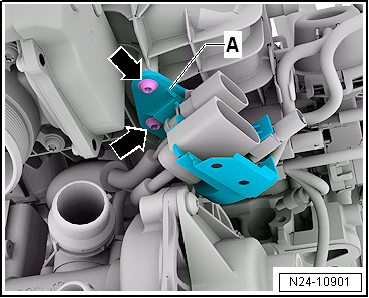

–  将进气歧管安装到气缸盖上，然后拧紧支架 -A- 的螺栓 -箭头-。
  N24-10901

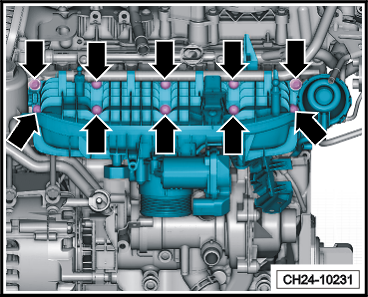

–  用手拧紧螺栓 -箭头-。
–  从内到外均匀地拧紧螺栓 -箭头-。
安装以拆卸的相反顺序进行，同时注意下列事项：
hinweis  提示
更换密封垫和 O 形圈。
t  拧紧力矩。 → Kapitel
  CH24-10231
