拆卸和安装节气门控制单元 -GX3-
节气门控制单元 -GX3- 包括：
t  电控油门操纵机构的节气门驱动装置 -G186-
t  电控油门操纵机构的节气门驱动装置角度传感器 1 -G187-
t  电控油门操纵机构的节气门驱动装置角度传感器 2 -G188-

CH24-10221
所需要的专用工具和维修设备
t  扭力扳手 -HAZET 6280-1 CT-
t  棘轮头 -HAZET 6402-1-
t  TORX 工具 -HAZET 1557/32-
t  套筒扳手组件 -V.A.G 1835-

拆卸
–  拆卸发动机罩盖。 → Kapitel
–  拆卸前冷却液管。 → Kapitel
–  拆卸发动机舱底部隔音板。
→ 修理组：50

–  松开螺纹卡箍 -2-，拔下增压空气软管。
hinweis  提示
无需注意 -1-。
  A21-10489
–  松开卡子 -3-，将冷却液软管放置一旁。
–  拔下增压压力传感器 -G31- 插头 -1-。
–  旋出螺栓 -箭头-。
–  松开螺纹卡箍 -2-，拔下节气门控制单元 -GX3- 上的空气导管。
–  向下拆下进气导管。
  A21-10610

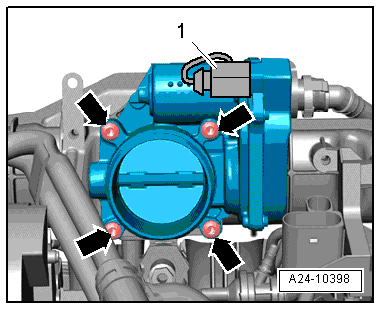

–  拔下节气门控制单元 -GX3- 插头 -1-。
–  从下面旋出螺栓 -箭头-，拆下节气门控制单元 -GX3-。
安装
安装以拆卸的相反顺序进行，同时注意下列事项：
–  清洁 O 形圈和密封表面。
hinweis  提示
更换 O 形圈
–  如果安装了新的节气门控制单元，清除学习值并匹配发动机控制单元 -J623- 到节气门控制单元。 → 笔记本故障诊断仪VAS6150X 系列“启动诊断”
t  拧紧力矩 → Kapitel
  A24-10398
