拆卸和安装高压油泵
CH15-10281

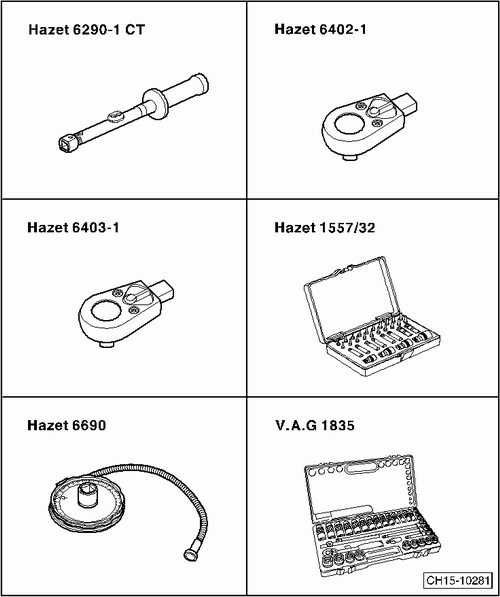

所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6290-1CT- 或 -V.A.G 1331-
t  棘轮头 -HAZET 6402-1-
t  棘轮头 -HAZET 6403-1-
t  TORX 工具 -HAZET 1557/32-
t  角度盘 -HAZET 6690-
t  套筒扳手组件 -V.A.G 1835-

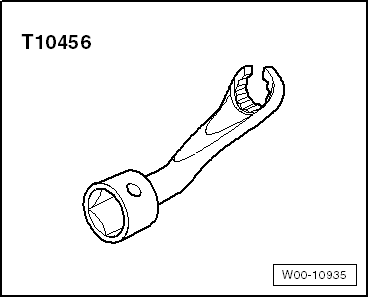

t  17 mm 套筒扳手 -T10456-
拆卸
hinweis  提示
t  在发动机处于冷态下，方可拆卸高压油泵。
t  在拆卸和安装高压油泵时，应注意相关清洁规定 → Kapitel，不允许在此过程中，有异物进入燃油系统。
t  准备好一块干净的抹布，以便接收维修过程中流出的燃油。
t  检查高压泵的 O 形圈，如有损坏，应更换。
t  如果在维修作业过程中松动了高压管连接件 → 第项以及 → 第项，注意须每次进行更换。
t  用发动机机油润滑高压管球头，并同时确保高压管安装之后处于无应力状态。
–  拆卸发动机罩盖。 → Kapitel
achtung image   注意！
处于高压下的燃油可能造成人员受伤。
在拆开喷射装置的高压区前，必须将燃油压力降至残余压力。 → Kapitel
–  拆卸空气滤清器壳体。 → Kapitel
–  拆卸蓄电池支架。
→ 修理组：27
  W00-10935
–  松开线束卡子 -2-，并将线束放置一旁。
–  松开螺纹卡箍 -3-。
–  旋出螺栓 -箭头-。
–  松开线束卡子 -1-，并将线束放置一旁。
  A21-10787
–  松开螺纹卡箍 -箭头-，拆下增压空气软管 -1-。
–  拆下增压空气导管。
  CH21-10085

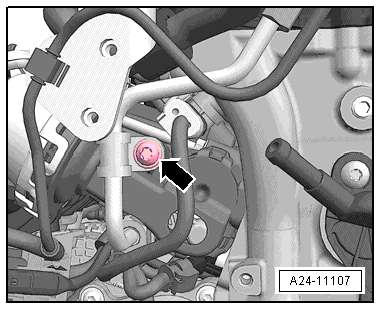

–  旋出螺栓 -箭头-，拆下高压管路固定卡子。
  A24-11107

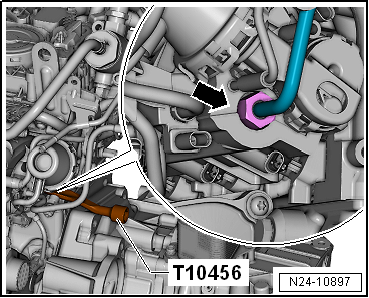

–  用 17 mm 套筒扳手 -T10456- 旋出燃油分配器上的锁紧螺母 -箭头-。
  N24-10897
–  把持住高压管连接件 -A-，旋出燃油泵侧高压管锁紧螺母 -箭头-，拆下高压管。
hinweis  提示
把抹布放在下面，以便接收溢出的燃油。
  N24-10896

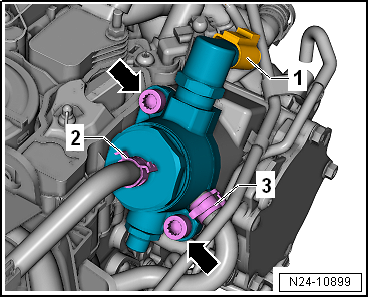

–  拔下燃油压力调节阀 -N276- 插头 -1-。
–  松开弹簧卡箍 -2- 和-3-，拔下燃油软管。
–  旋出螺栓 -箭头-，拆下高压油泵（滚轮轴套可能仍安装在真空泵中）。
安装
hinweis  提示
更换高压油泵螺栓。
–  安装滚轮轴套前，检查滚轮轴套是否损坏，必要时更换。
  N24-10899

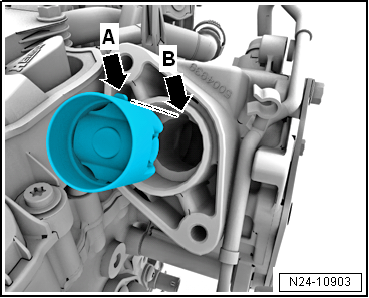

–  如图所示，将滚轮轴套安装到真空泵中。
l  确保滚轮轴套上的凸台 -箭头 A- 正确地安装到真空泵中的凹槽 -箭头B- 中。
hinweis  提示
滚轮轴套必须位于最深的位置，才能安装高压油泵。
–  沿发动机运转方向转动曲轴，直至滚轮轴套位于最深的位置。
–  将高压油泵安装到真空泵中。
  N24-10903
–  用手拧紧螺栓 -箭头-。
–  以交叉的方式拧紧新螺栓至额定要求。 → Kapitel
–  连接燃油供油软管，并用弹簧卡箍 -2- 和 -3- 紧固。
–  连接插头 -1-。
–  用干净的发动机机油润滑高压管球头，然后安装高压管。用手拧紧锁紧螺母，对齐高压管，确保其无应力。
hinweis  提示
如果在维修作业过程中松动了高压管连接件 → 第项以及 → 第项，注意须每次进行更换。
  N24-10899
–  用 17 mm 套筒扳手 -T10456- 拧紧燃油分配器上的锁紧螺母 -箭头-。
  N24-10897
–  把持住高压管连接件 -A-，拧紧燃油泵侧高压管锁紧螺母 -箭头-。
  N24-10896
–  安装高压管路固定卡子，拧紧螺栓 -箭头-。
进一步的安装以拆卸的相反顺序进行。
–  安装完成后，检查燃油系统的密封性。
t  拧紧力矩。 → Kapitel
