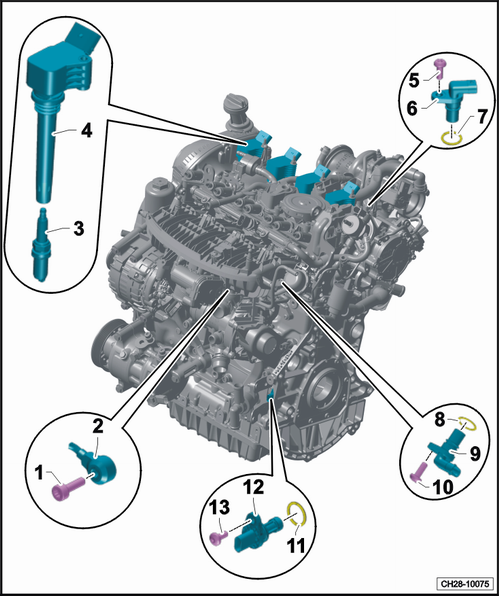

点火装置 - 装配概览 1 -  螺栓 q   更换 q   拧紧力矩：8 Nm + 继续旋转 90° q   拧紧力矩大小会影响到爆震传感器 1 -G61- 的功能，应严格按照规定要求拧紧 2 -  爆震传感器 1 -G61- q   拆卸和安装 → Kapitel 3 -  火花塞 q   用火花塞扳手 -HAZET 4766-1- 拆卸和安装 q   拧紧力矩：30 Nm q   更换周期 → 保养手册 4 -  带功率输出级的点火线圈 q   带功率输出级的点火线圈 1 -N70- q   带功率输出级的点火线圈 2 -N127- q   带功率输出级的点火线圈 3 -N291- q   带功率输出级的点火线圈 4 -N292- q   拆卸和安装 → Kapitel q   用点火线圈拉具 -CT10530- 进行拆卸 5 -  螺栓 q   拧紧力矩：9 Nm 6 -  霍尔传感器 3 -G300- q   拆卸和安装 → Kapitel 7 -  O 形圈 q   如果损坏，则更换 8 -  O 形圈 q   如果损坏，则更换 9 -  霍尔传感器 -G40- q   拆卸和安装 → Kapitel 10 -  螺栓 q   拧紧力矩：9 Nm 11 -  O 形圈 q   如果损坏，则更换 12 -  发动机转速传感器 -G28- q   检查 O 形圈是否损坏 q   拆卸和安装 → Kapitel 13 -  螺栓 q   拧紧力矩：4 Nm + 继续旋转 45°
