维修副梁
CH40-20321

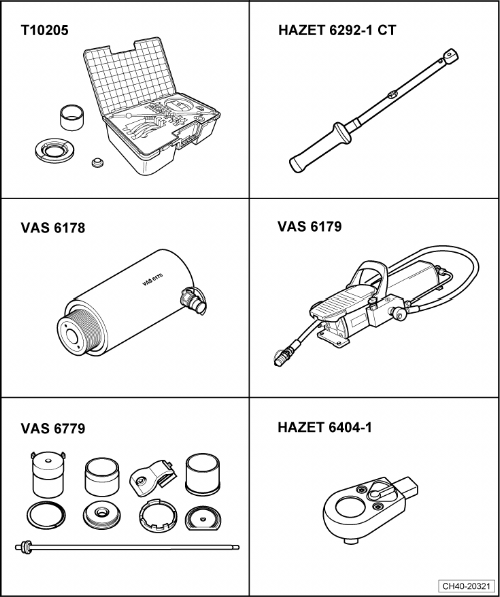

所需要的专用工具和维修设备
t  压板 -CT10205/4-或-T10205-
t  扭力扳手（40－200Nm） -HAZET 6292-1CT-或-VAG 1332-
t  中空液压油缸 -SVW 6178-或-VAS6178-
t  液压脚踏泵 -SVW 6179-或-VAS 6179-
t  装配工具 -SVW 6779-或-VAS 6779A-
t  棘轮头 -HAZET 6404-1-或-VAG1332/1-

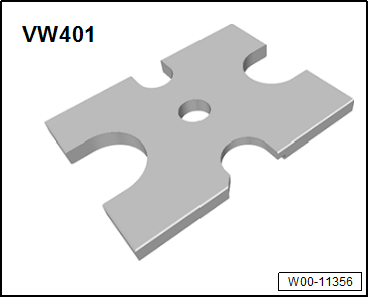

t  止推板 -SVW401-或-VW401-
  W00-11356

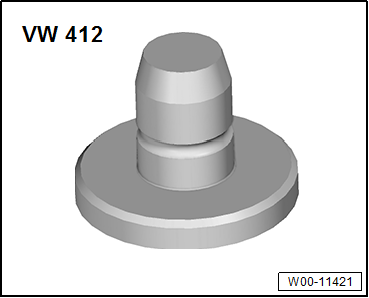

t  T头 -SVW412-或-VW412-
  W00-11421

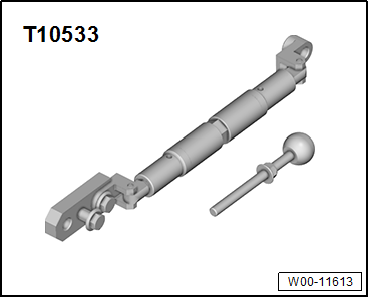

t  发动机支座 -CT10533-或-T10533-
更换摆动支承的橡胶金属轴承
–  举升车辆。
–  拆下车身底板
→ 外部车身维修; 修理组：66
。
  W00-11613
–  在车辆左右两侧旋出固定连杆-3-的六角螺母-1-。
–  从稳定杆-2-拆下连杆-3-。
  N40-10382

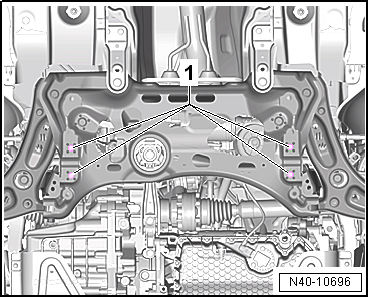

–  旋出固定稳定杆的六角螺栓-1-。
–  移动稳定杆以便安装和拆卸橡胶金属轴承装配工具。
  N40-10696

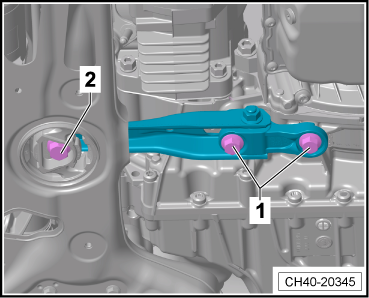

–  旋出摆动支承到变速箱的六角螺栓-1-和到副梁上的六角螺栓-2-。
–  从副梁橡胶金属轴承孔位中取出摆动支承。
  CH40-20345
压出橡胶金属轴承

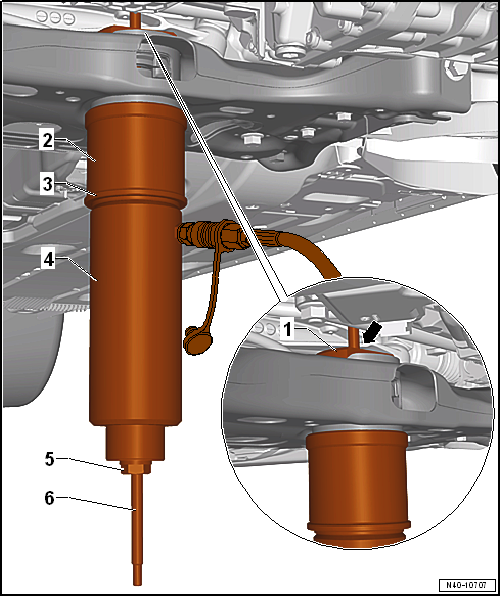

–  如图所示，将装配工具 -SVW 6779-或-VAS 6779A-装在副梁上，其平坦一侧-箭头-朝向行车方向。
hinweis  提示
液压脚踏泵 -SVW 6179-或-VAS 6179-的压力值不能超过30 MPa。
N40-10707
1 -  装配工具 -SVW 6779/1-或-VAS 6779A/1-
2 -  装配工具 -SVW 6779/4-或-VAS 6779A/4-
3 -  装配工具 -SVW 6779/5-或-VAS 6779A/5-
4 -  带压板 -CT10205/4-或-T10205-的中空液压油缸 -SVW 6178-或-VAS 6178-
5 -  装配工具 -SVW 6779/3-或-VAS 6779A/3-
6 -  装配工具 -SVW 6779/2-或-VAS 6779A/2-


–  启动液压脚踏泵 -SVW 6179-或-VAS 6179-拉出橡胶金属轴承-2-。
–  在拉出橡胶金属轴承-2-过程中，可以透过副梁的开口槽-箭头-看到拉出的橡胶金属轴承。
–  对橡胶金属轴承-2-的上半部分进行目检。
l  如果拉出装配工具安装位置不到位，橡胶金属轴承上半部分有可能发生变形破裂，被副梁中的开口-箭头-磨损坏。

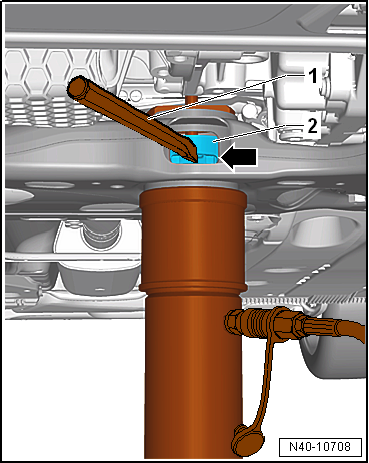

–  如有上述情况，可以用凿子-1-敲断橡胶金属轴承-2-的的外圈。
hinweis  提示
此步骤防止橡胶金属轴承的外圈在副梁的开口处发生倾斜，导致橡胶金属轴承破裂。
–  正确调整拉出橡胶金属轴承装配工具的安装位置。
–  同时拔出橡胶金属轴承的上下两部分。
拉入前的准备工作
  N40-10708

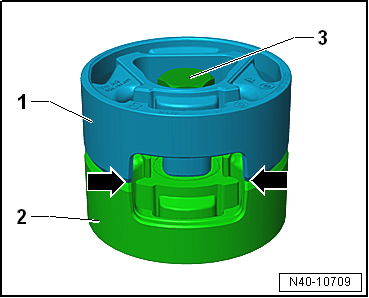

–  用六角螺栓-3-将橡胶金属轴承上半部分-1-和橡胶金属轴承下半部分-2-装在一起，使得开口的边缘-箭头-精确接合在一起。
  N40-10709

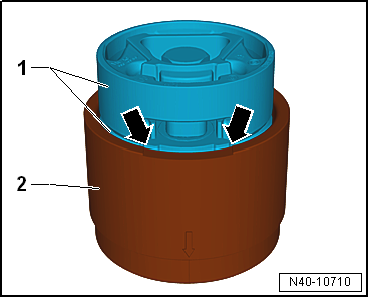

–  将橡胶金属轴承下半部分-1-朝上放入装配工具 -SVW 6779/6-或-VAS 6779A/6--2-中具有较大直径的一端。
–  在装配工具 -SVW 6779/6-或-VAS 6779A/6--2-中调整橡胶金属轴承体-1-的开口边缘必须要与 装配工具 -SVW 6779/6-或-VAS 6779A/6--2-中的凹槽-箭头-精准对齐。
  N40-10710

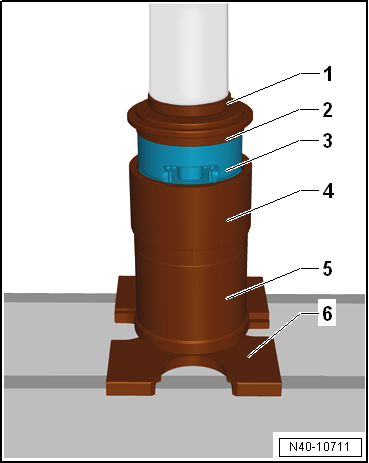

–  如图所示，将橡胶金属轴承体-3-压入装配工具 -SVW 6779/6-或-VAS 6779A/6--4-中并压入到底。
1 -  T头 -SVW412-或-VW412-
2 -  装配工具 -SVW 6779/5-或-VAS 6779A/5-，带有标记“A”的面必须朝上
3 -  橡胶金属轴承
4 -  装配工具 -SVW 6779/6-或-VAS 6779A/6-
5 -  装配工具 -SVW 6779/4-或-VAS 6779A/4-
6 -  止推板 -SVW401-或-VW401-
针对配备7挡双离合器变速箱的车型，在拉入橡胶金属轴承到副梁的工作中，由于副梁与变速箱之间的空间狭小，不足以进行安装工作。此时需要撑开扩大副梁与变速箱之间的距离，以获取操作空间进行拉入橡胶金属轴承的安装工作。
适用于四轮驱动的车型
  N40-10711

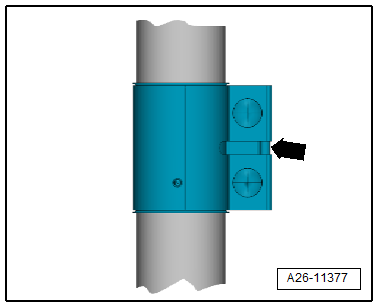

–  松开双夹箍-箭头-，并将双夹箍向后移动。
–  拆下四驱传动轴到角变速箱上的螺栓连接
→ 修理组：39
。
  A26-11377
–  旋出十二角花键螺栓-箭头-，并将四驱传动轴从角变速箱上拆下，并且放到一旁。
  A10-10247

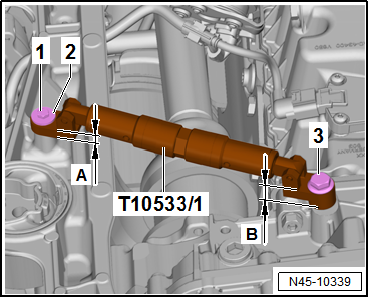

–  如图所示安装发动机支座 -CT10533-或-T10533-并拧紧螺栓。
t  用固定摆动支承的六角螺栓-3-将发动机支座 -CT10533-或-T10533-拧紧至发动机上。
t  将一个 M8 x 30 mm 的六角螺栓-1-和垫片-2-将发动机支座 -CT10533-或-T10533-拧紧至副梁上的孔位中。
t  -A-扁平侧
t  -B-高侧
–  如有需要，用发动机支座 -CT10533-或-T10533-撑开副梁与变速箱之间的距离，直至能够安装装配工具 -SVW6779/7-或-VAS 6779A/7-为止。
  N45-10339

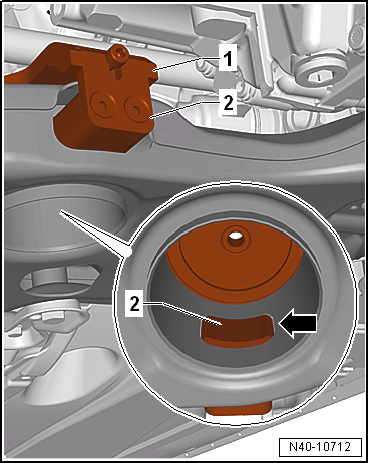

–  将装配工具 -SVW 6779/7-或-VAS 6779A/7--1-插入到副梁中。
–  将装配工具 -SVW 6779/7-1-或-VAS 6779A/7-1--2-插入副梁的开口槽-箭头-中。
–  在装配工具 -SVW 6779/7-或-VAS 6779A/7--1-上用螺栓固定住装配工具 -SVW 6779/7-1-或-VAS 6779A/7-1-。
–  此时注意：装配工具 -SVW 6779/7-1-或-VAS 6779A/7-1--2-必须正确位于副梁的开口槽-箭头-中，不能高出副梁内壁。
hinweis  提示
如果装配工具 -SVW 6779/7-1-或-VAS 6779A/7-1-在副梁上的安装位置不正确，则有可能在拉入橡胶金属轴承到副梁过程中损毁橡胶金属轴承。
  N40-10712
压入橡胶金属轴承

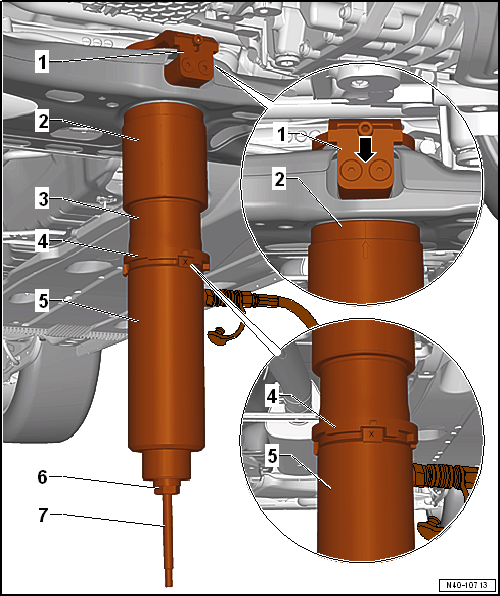

–  如图所示在副梁上安装装配工具 -SVW 6779-或-VAS 6779A-。
–  将装配工具 -SVW 6779/2-或-VAS 6779A/2--7-拧入装配工具 -SVW 6779/7-或-VAS 6779A/7--1-中。
N40-10713
1 -  装配工具 -SVW 6779/7-或-VAS 6779A/7-
2 -  装配工具 -SVW 6779/6-或-VAS 6779A/6-，装配工具上的-箭头标记-必须和两个螺栓的中心-箭头-对齐
3 -  装配工具 -SVW 6779/9-或-VAS 6779A/9-
4 -  装配工具 -SVW 6779/8-或-VAS 6779A/8-，装配工具上的-Ⅰ标记-必须与装配工具 -SVW 6779/9-或-VAS 6779A/9-上的台阶对齐
5 -  带压板 -CT10205/4-或-T10205-的中空液压油缸 -SVW 6178-或-VAS 6178-
6 -  装配工具 -SVW 6779/3-或-VAS 6779A/3-
7 -  装配工具 -SVW 6779/2-或-VAS 6779A/2-

–  启动液压脚踏泵 -SVW 6179-或-VAS 6179-同时压入两个橡胶金属轴承。
–  从副梁上拆下装配工具 -SVW 6779-或-VAS 6779A-并检查压入后的橡胶金属轴承的位置。
–  安装稳定杆 → Kapitel „拆卸和安装稳定杆“。
–  安装摆动支承
→ 发动机; 修理组：10
。
拧紧力矩
t  → Kapitel „副梁-装配概览“
t  摆动支承的六角螺栓
→ 发动机; 修理组：10
