拆卸和安装摆臂，适用于配备手动变速箱的车型
CH42-20238
所需要的专用工具和维修设备
t  扭力扳手（40－200Nm） -HAZET 6292-1CT-或-VAG 1332-
t  棘轮头 -HAZET 6404-1-或-VAG1332/1-
t  角度盘 -HAZET 6690-或-V.A.G1756-

拆卸
–  举升车辆。
–  拆卸车身底板
→ 外部车身维修; 修理组：66
。

–  旋出摆臂到主销球头的六角螺母-箭头-。
  N40-10350

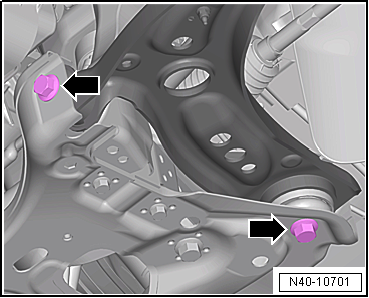

–  旋出摆臂到副梁的六角螺栓-箭头-。
  N40-10701
–  将摆臂-1-沿-箭头方向-从副梁中旋出并取出。
安装
以相反的顺序进行安装。

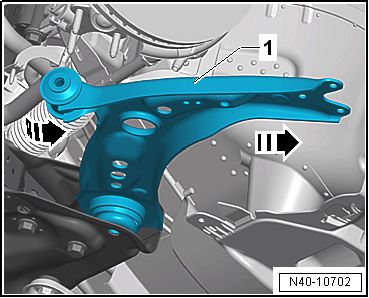

  N40-10702
–  将摆臂-1-沿-箭头方向-装入副梁相应位置。
  N40-10703
–  旋入六角螺栓-箭头-，并按规定力矩拧紧六角螺栓。
  N40-10701
–  拧紧摆臂到主销球头的六角螺母-箭头-。
  N40-10350
