| 拆卸和安装摆臂（适用于Tiguan L PHEV的车型） |
| t |

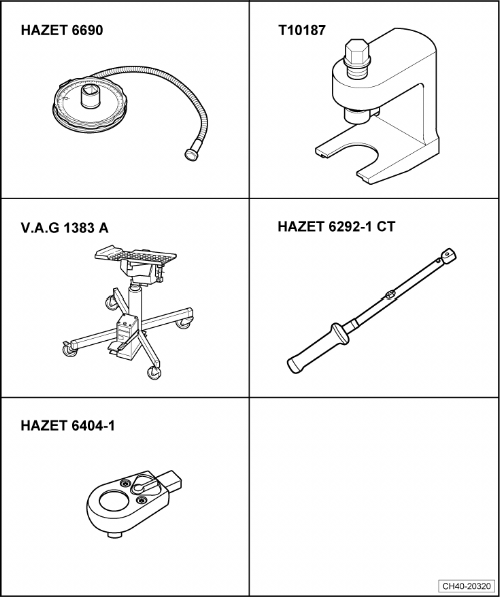

角度盘 -HAZET 6690-或-V.A.G1756- |
| t |
横拉杆球头拉出器 -CT10187-或-T10187- |
| t |
发动机/变速箱专用举升器 -SVW 1383A-或-VAG 1383A- |
| t |
扭力扳手（40－200Nm） -HAZET 6292-1CT-或-VAG 1332- |
| t |
棘轮头 -HAZET 6404-1-或-VAG1332/1- |
 小心
| 在高压电系统上操作时的安全措施 → Kapitel „在高压电系统上操作时的安全措施（适用于Tiguan L PHEV的车型）“。 |
| 在高压电组件附近操作时的安全措施 → Kapitel „在高压电组件附近操作时的安全措施（适用于Tiguan L PHEV的车型）“。 |
|
| – |
转动方向盘，将车轮处于直线行驶位置，用无残留胶带固定住方向盘防止其意外旋转。 |
| – |
断开车辆上的高压系统，处于无电压状态
→ 修理组：93
。 |
| – |
断开蓄电池连接
→ 电气系统; 修理组：27
。 |
|
|
|
| – |

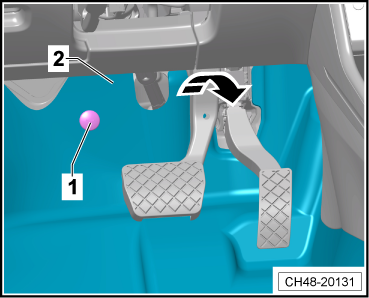

旋出固定塑料螺帽-1-并沿-箭头方向-向后拉出脚部空间饰板-2-。 |
|
|
 |
| – |

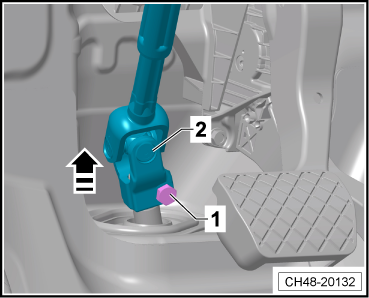

旋出六角螺栓-1-并沿-箭头方向-将万向节-2-从转向机构上拆下。 |
 提示
| 如果从转向机构上断开了万向节，则不允许执行下列工作，以避免对部件的损坏： |
|
| – |
拆卸隔音板
→ 外部车身维修; 修理组：66
。 |
|
|
 |
| – |

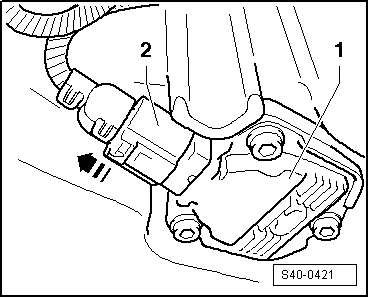

断开机油油位和机油温度传感器 -G266--1-上的插头连接-2-。 |
|
|
 |
| – |

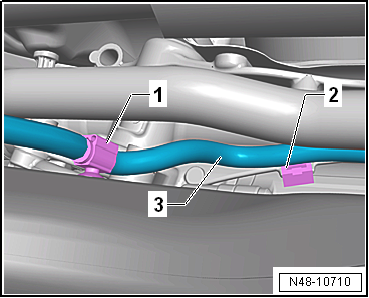

将固定电气线束-3-的固定夹-1-和-2-从副梁上脱开。 |
|
|
 |
| – |

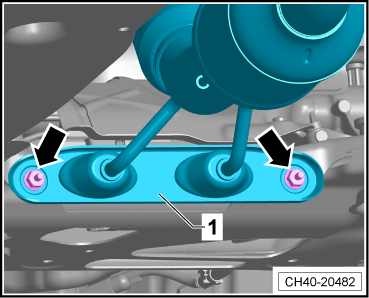

旋出六角螺母-箭头-将高电压加热装置（PTC） -Z115-的固定支架-1-从排气装置支架上拆下。 |
|
|
 |
| – |

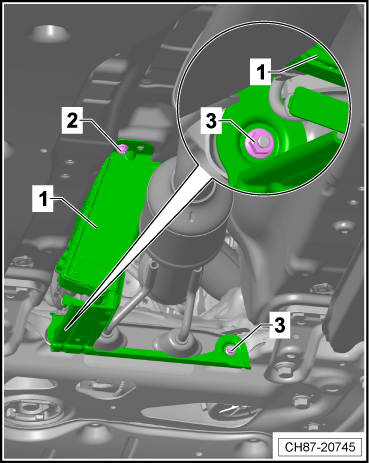

旋出六角螺栓-2-，拆下高电压加热装置（PTC） -Z115--1-，用绑带将其固定在车身，防止拉扯电气线束和高压线束。 |
|
|
 |
| – |

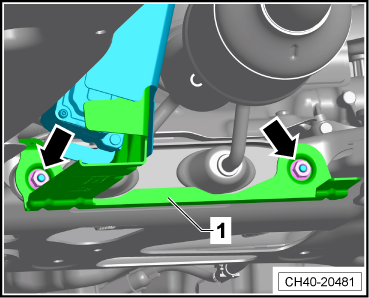

旋出六角螺栓-箭头-将排气装置支架-1-从副梁上拆下。 |
|
|
 |
| – |

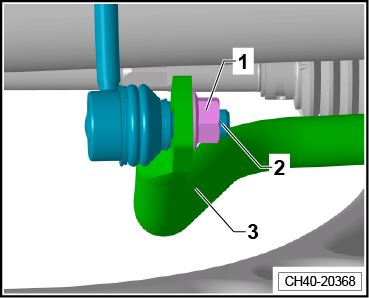

松开横拉杆球头-2-上的六角螺母-1-，但先不要旋下。 |
提示
| 为了保护螺纹，将六角螺母向内旋入横拉杆头的螺纹纹路中几圈。 |
|
|
|
 |
| – |
使用横拉杆球头拉出器 -CT10187-或-T10187--1-从车轮轴承壳体上压出横拉杆球头。 |
|
|
 |
| – |

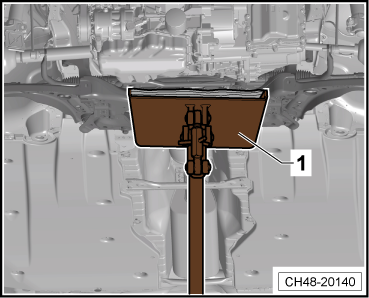

将发动机/变速箱专用举升器 -SVW 1383A-或-VAG 1383A--1-放至副梁下方。 |
 提示
| 在降低副梁的过程中必须注意，不允许拉扯电气线束和高电压线束。 |
|
|
 |
| – |

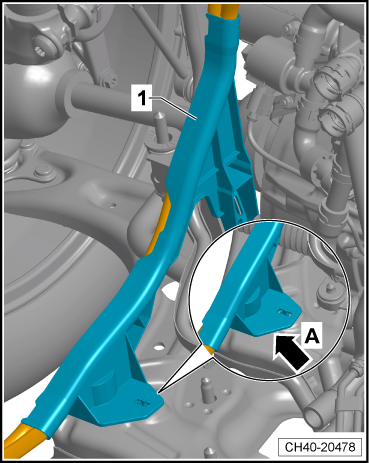

将固定高电压线束的固定支架-1-从副梁-箭头A-处上脱开。 |
|
|
 |
| – |

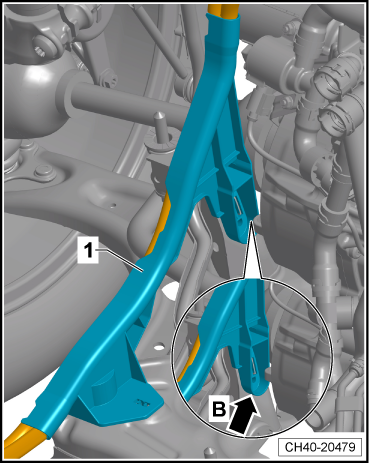

将固定高电压线束的固定支架-1-从副梁-箭头B-处上脱开。 |
|
|
 |
| – |

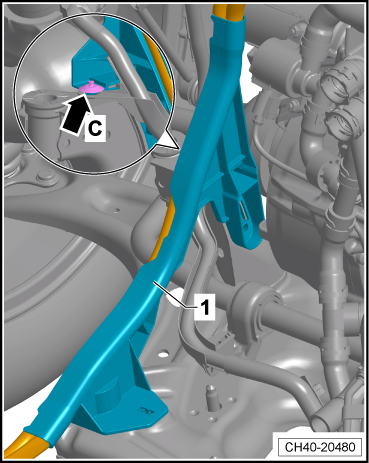

旋出固定在副梁上的膨胀铆钉-箭头C-，并将高电压线束-1-的卡扣从副梁上脱开。 |
|
|
 |
| – |

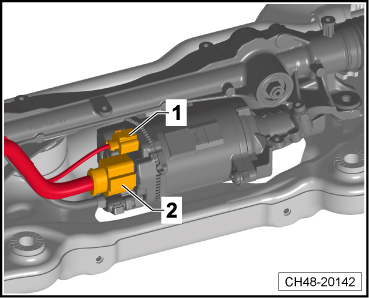

断开转向机构上的电气线束插头连接-1-和-2-。 |
|
|
 |
| – |

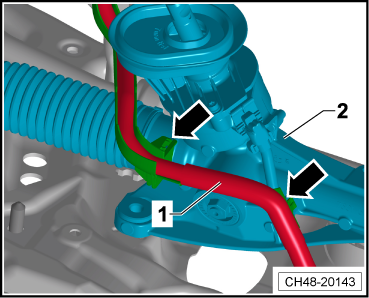

将电气线束-1-的固定架-箭头-从转向机构-2-上脱开。 |
|
|
 |
提示
| 将转向机构装至万向节之后注意：转向机构上的密封件靠在安装板上，无弯折。必须正确密封。否则可能会进水或产生噪音。 |
|
|
|
 |
| – |
将摆臂-1-沿-箭头方向-装入副梁中的相应位置。 |
|
|
 |
| – |

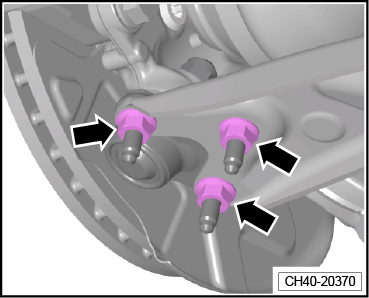

旋入六角螺栓-箭头-，并按规定力矩拧紧六角螺栓。 |
|
|
 |
提示
| 在车辆前悬挂处于无负载重量位置时拧紧六角螺母-箭头-。 |
| 拆卸副梁时使用了锁止销 -CT10486 A/1-或-T10486A/1-定位副梁，如果在试驾时发现方向盘歪斜，必须重新检查和测量车辆四轮定位数据。 |
|
|
 |
|
