拆卸和安装主销球头
CH40-20327

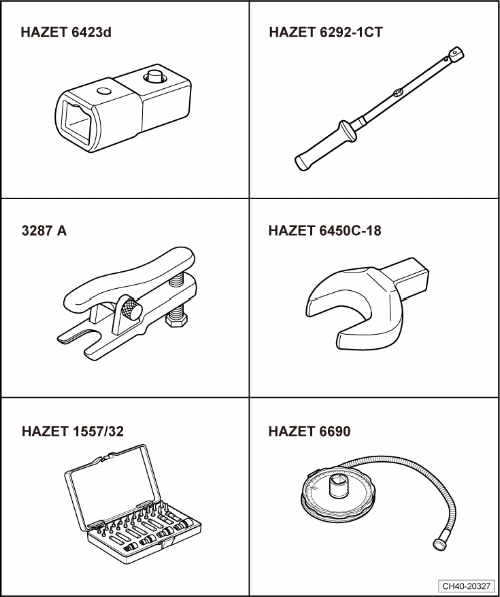

所需要的专用工具和维修设备
t  扭力扳手转换接头 -HAZET 6423d-
t  扭力扳手（40－200Nm） -HAZET 6292-1CT-或-VAG 1332-
t  球形接头拔出器 -HAZET 1779-2-或-3287 A-
t  开口扳手 -HAZET 6450c-18-或-VAG1332/10-
t  TORX 工具 -HAZET 1557/32-或-VAG 1766-
t  角度盘 -HAZET 6690-或-V.A.G1756-


t  驱动轴压出器 -CT10520-或-T10520-
拆卸
–  松开车辆轮毂传动轴上的十二角法兰螺栓。
achtung image   注意！
松开传动轴至轮毂的十二角法兰螺栓后，车轮轴承不得载重。
如果车轮轴承承受车辆自身重量，则车轮轴承将会损坏，会缩短车轮轴承的使用寿命。
车轮没有完全离地时，最多允许松开传动轴十二角法兰螺栓90°。
不得移动无传动轴的车辆，否则会损坏车轮轴承。如果仍需移动车辆，则请注意下列事项：
t  安装一个外万向节而非传动轴。
t  用120 Nm的力矩拧紧外接头。
–  拧松车轮螺栓。
–  升起车辆。
–  拆下车轮。
–  拆卸车身底板
→ 外部车身维修; 修理组：66
。
  W00-11588
–  旋出固定摆臂的六角螺母-箭头-。
–  将摆臂从主销球头中拆下，并将传动轴从车轮轮毂中拉出。
如果不可以从车轮轴承中拉出传动轴，则可使用驱动轴压出器 -CT10520-或-T10520-从车轮轴承中压出传动轴。
  N40-10350
在使用驱动轴压出器 -CT10520-或-T10520-之前必须注意：旋入承压件-1-。
  N40-10618
操作驱动轴压出器 -CT10520-或-T10520-：
–  使用三个车轮螺栓-2-在轮毂上固定住驱动轴压出器 -CT10520-或-T10520--1-，以便能压出传动轴-3-。
  N40-10818
–  拧紧驱动轴压出器 -CT10520-或-T10520-时必须遵守指定的顺序。
I -  手动拧紧滚花螺母-1-。
II -  使用扳手仅旋转螺栓-2-并压出传动轴。
hinweis  提示
在工作结束时或二次校准时必须将驱动轴压出器 -CT10520-或-T10520-的主轴再次置于初始位置！
  N40-10619
–  松开主销球头-2-上的六角螺母，但先不要旋下。
Vorsicht image   当心！
为了保护螺纹，在轴颈上拧松六角螺母几圈。
–  用球形接头拔出器 -HAZET 1779-2-或-3287 A--1-压出主销球头-2-拧下六角螺母并取出。
安装
安装以相反顺序进行，注意以下事项：
–  将新的主销球头装入车轮轴承壳体。

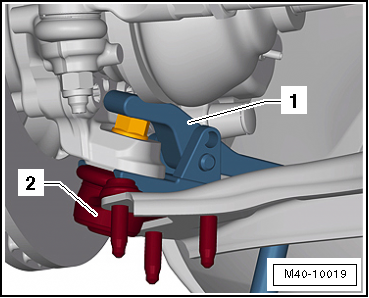

  M40-10019
–  旋入新的自锁螺母并拧紧至规定力矩。

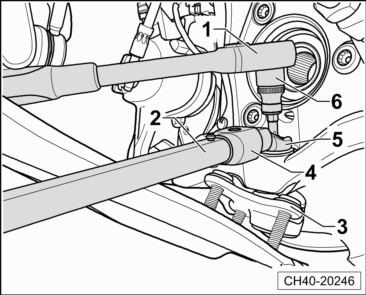

1 -  普通棘轮扳手
2 -  扭力扳手（40－200Nm） -HAZET 6292-1CT-
3 -  主销球头
4 -  扭力扳手转换接头 -HAZET 6423d-
5 -  开口扳手 -HAZET 6450c-18-
6 -  TORX 工具 -HAZET 1557/32-
–  将传动轴装入车轮轮毂内。
  CH40-20246
–  拧紧固定摆臂的六角螺母-箭头-。
hinweis  提示
t  在车辆悬挂处于无负载位置时 → Kapitel „升高车轮悬挂，前桥处于无负载重量位置“，才能拧紧螺母-箭头-。
t  注意不要损坏或扭转防尘罩。
t  进行以上步骤时，不得以车轮承载，否则车轮轴承有损坏的可能。
–  安装车轮并拧紧。
–  拧紧轮毂上传动轴的螺栓。
拧紧力矩
t  → Kapitel „摆臂-装配概览“
  N40-10350
