更换摆臂的前橡胶金属轴承
CH40-20141

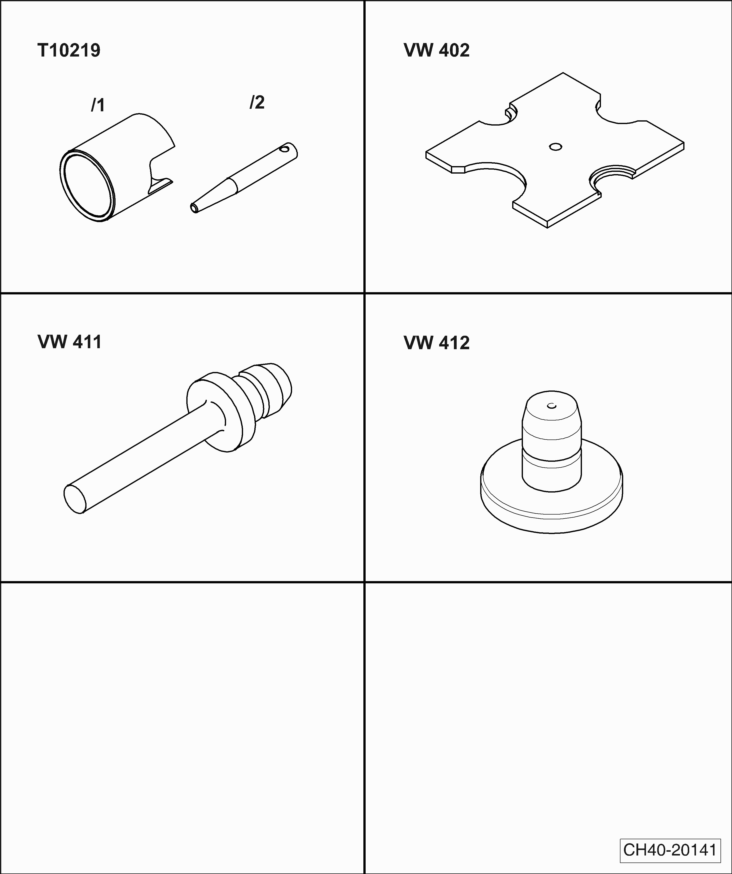

所需要的专用工具和维修设备
t  组合工具 -T10219-
t  止推板 -SVW402-或-VW402-
t  冲头 -SVW411-或-VW411-
t  T头 -SVW412-或-VW412-

–  拆下摆臂 → Kapitel „拆卸和安装摆臂“。
压出橡胶金属轴承

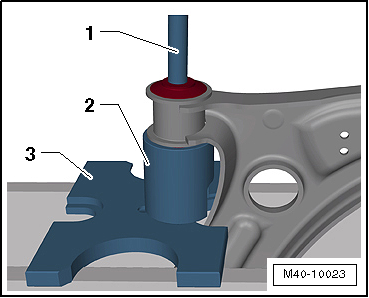

–  如图所示压出橡胶金属轴承。
1 -  冲头 -SVW411-或-VW411-
2 -  组合工具 -T10219/1-（凹口必须指向悬挂臂）
3 -  止推板 -SVW402-或-VW402-
压入橡胶金属轴承
为避免在压入时损坏橡胶金属轴承，必须将其倾斜放置。在压入过程中橡胶金属轴承呈笔直状态。
  M40-10023

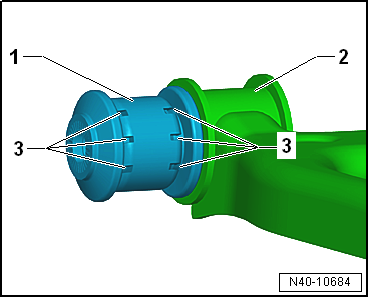

–  注意橡胶金属轴承-1-相对于摆臂-2-的安装位置。
凹槽-3-必须如图所示指向摆臂-2-。
–  在橡胶金属轴承外侧涂抹安装用润滑油 -G 294 421 A1-。
–  倾斜放置橡胶金属轴承（顺着摆臂方向），此时唇部-箭头-必须滑入孔中。
  N40-10684

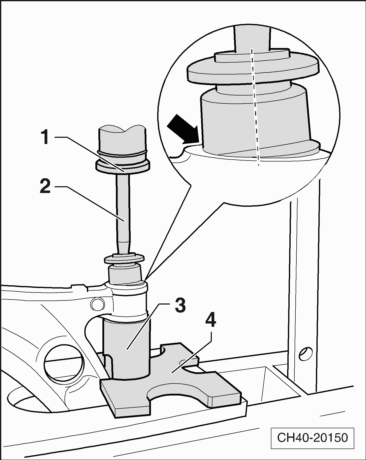

–  为避免在压入时损坏橡胶金属轴承，倾斜放置橡胶金属轴承（顺着摆臂方向），此时唇部-箭头-必须滑入孔中。
1 -  T头 -SVW412-或-VW412-
2 -  组合工具 -T10219/2-
3 -  组合工具 -T10219/1-（凹口必须指向摆臂）
4 -  止推板 -SVW402-或-VW402-
hinweis  提示
在开始压入过程中，橡胶金属轴承会短暂歪斜。在后续过程中会再次自动拉直。不必进行其他操作。
  CH40-20150

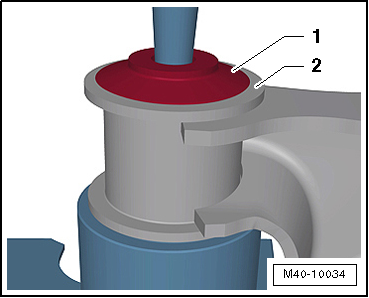

–  将橡胶金属轴承的轴承芯-1-压入摆臂-2-的孔中。
  M40-10034

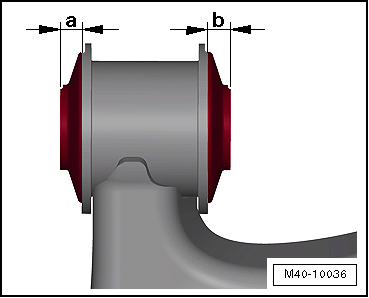

–  确保尺寸-a-和-b-必须相同。
如果尺寸-a-和-b-不同：
  M40-10036

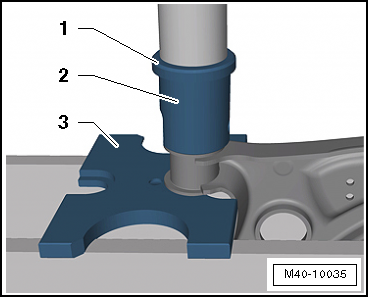

–  稍微调整位置关系重新压橡胶金属轴承，使尺寸-a-和-b-相同。
1 -  T头 -SVW412-或-VW412-
2 -  组合工具 -T10219/1-
3 -  止推板 -SVW402-或-VW402-
–  安装摆臂 → Kapitel „拆卸和安装摆臂“。
  M40-10035
