更换摆臂的后橡胶金属轴承
W40-10069
所需要的专用工具和维修设备
t  管子 -3345-
t  拉具 -3348-
t  止推板 -SVW401-或-VW401-
t  冲头 -SVW411-或-VW411-
t  T头 -SVW412-或-VW412-
t  压进压出工具 -VW 459-

–  拆下摆臂 → Kapitel „拆卸和安装摆臂“。
压出橡胶金属轴承

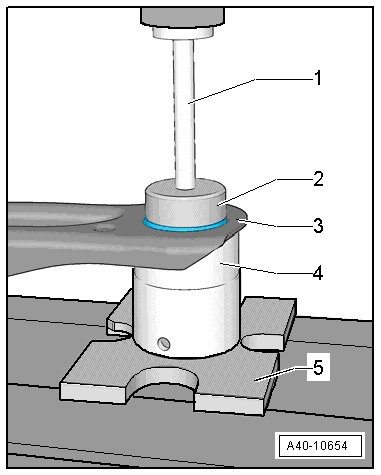

–  如图所示压出橡胶金属轴承。
1 -  冲头 -SVW411-或-VW411-
2 -  拉具 -3348-
3 -  摆臂
4 -  管子 -3345-
5 -  止推板 -SVW401-或-VW401-
摆臂后橡胶金属轴承的正确安装位置
  A40-10654

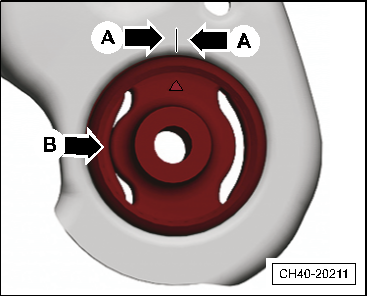

l  压入橡胶金属轴承前，使橡胶金属轴承上的三角箭头对准好摆臂的标记刻度线-箭头A-。
l  轴肩-箭头B-必须始终指向车辆外侧。
压入橡胶金属轴承
  CH40-20211

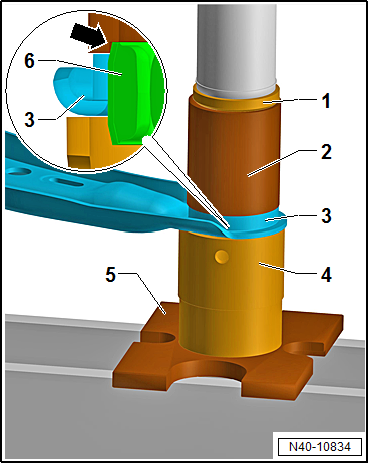

–  如图所示压入橡胶金属轴承。
1 -  T头 -SVW412-或-VW412-
2 -  压进压出工具 -VW 459/2-，管件中的内凸肩-箭头-指向摆臂
3 -  摆臂
4 -  管子 -3345-
5 -  止推板 -SVW401-或-VW401-
6 -  橡胶金属轴承
hinweis  提示
压入橡胶金属轴承，直至压进压出工具 -VW 459/2-紧贴在摆臂上。
润滑橡胶金属轴承：
  N40-10834

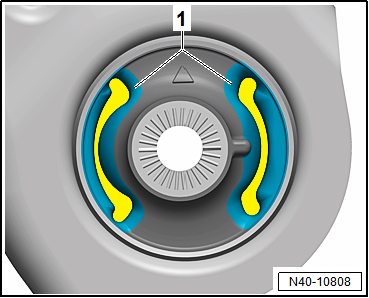

对橡胶金属轴承的轴肩区域-1-，使用润滑脂-G 052 150 A2-进行润滑。
  N40-10808

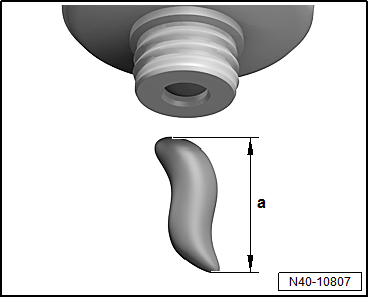

–  如图所示两侧所需的总润滑脂量长度-尺寸a-为约1 cm 。
l  每一轴肩区域必须涂抹一半的润滑脂量（约0.5 cm）。
–  在橡胶金属轴承的两侧轴肩区域上用毛笔涂抹所需润滑脂量。
–  摆臂的工作面不得接触润滑脂。
–  安装摆臂 → Kapitel „拆卸和安装摆臂“。
