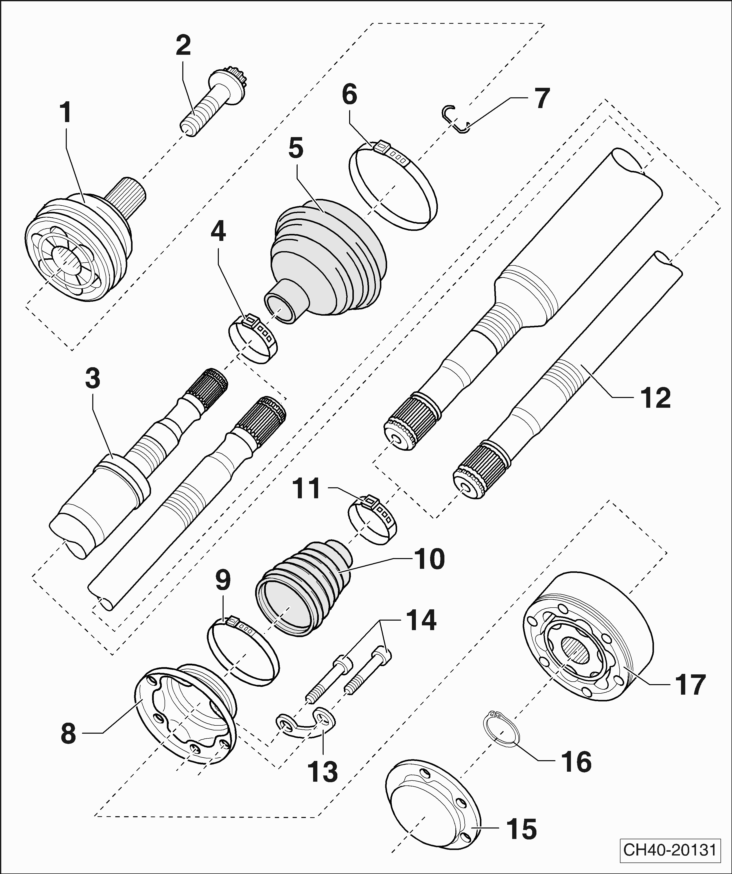

带等速万向节VL3700iLPD + SX8.1-37的传动轴，(螺栓紧固)-装配概览
CH40-20231
1 -  外等速万向节
q   必须整体更换
q   压出和压入 → Kapitel „分解和组装带等速万向节VL3700iLPD+SX8.1-37的传动轴，（螺栓紧固）“
q   安装：用塑料锤将它敲至传动轴的极限位置
q   检查 → Kapitel „检查外等速万向节“
2 -  十二角法兰螺栓
q   200 Nm + 180°
q   松开和拧紧 → Kapitel „松开和拧紧传动轴十二角法兰螺栓连接“
q   拆卸后更换
当松开或拧紧十二角法兰螺栓时，车辆不得以车轮承载。
3 -  传动轴
4 -  卡箍
q   拆卸后更换
5 -  防尘罩
q   检查是否有裂缝和磨损
6 -  卡箍
q   拆卸后更换
7 -  防松环
q   拆卸后更换
q   装入传动轴-3-的凹槽中
8 -  盖罩
q   用芯棒小心地敲出
q   安装前用 -D 454 300 A2 -涂抹等速万向节的密封面
q   密封表面必须无油脂和机油
9 -  卡箍
q   拆卸后更换
10 -  防尘罩
q   检查是否有裂缝和磨损
11 -  卡箍
q   拆卸后更换
12 -  传动轴
13 -  垫片
q   3个
14 -  内十二角花键螺栓
q   M10 × 52
q   6个
q   首先将所有螺栓对角交叉预拧紧至10Nm，然后继续交叉拧紧至最终拧紧力矩
q   70 Nm
q   拆卸后更换
15 -  密封盖
q   拆卸后更换
16 -  防松环
q   装入传动轴-12-的凹槽中
17 -  内等速万向节
q   必须整体更换
q   压出和压入 → Kapitel „分解和组装带等速万向节VL3700iLPD+SX8.1-37的传动轴，（螺栓紧固）“
q   检查 → Kapitel „检查内等速万向节“
