松开和拧紧传动轴十二角法兰螺栓连接
CH40-20329

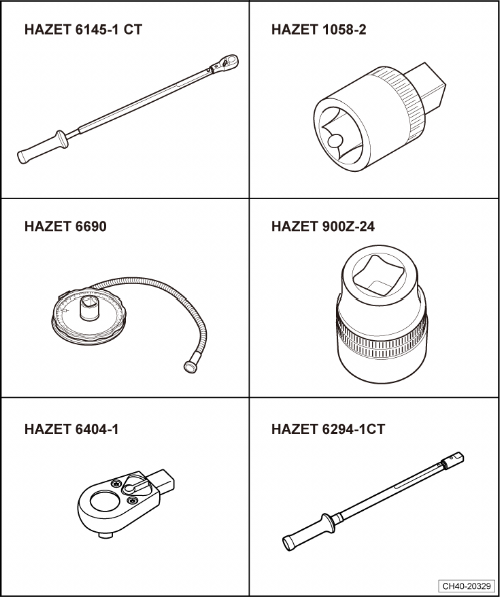

所需要的专用工具和维修设备
t  扭力扳手（300－800Nm） -HAZET 6145-1CT-或-V.A.G 1601-
t  转换套筒(3/4转1/2) -Hazet 1058-2-
t  角度盘 -HAZET 6690-或-V.A.G1756-
t  十二角套筒 -HAZET 900Z-24-或-T10361-
t  棘轮头 -HAZET 6404-1-或-VAG1332/1-
t  扭力扳手（100－400Nm） -HAZET 6294-1CT-或-VAG1576-

achtung image   注意！
松开和拧紧传动轴至轮毂的十二角法兰螺栓时，车辆不得以车轮承载。
如果此时以车轮轴承承载，车轮轴承会由于车辆自重而损坏。这会缩短车轮轴承的使用寿命。
t  注意松开十二角法兰螺栓的步骤。
t  传动轴拆卸后不得移动车辆，否则会损坏车轮轴承。如果一定要移动车辆，注意以下几点：
t  安装一个外万向节来取代传动轴。
t  以120 Nm拧紧该外万向节。
拆卸十二角法兰螺栓
–  拆下车辆轮胎。
–  为避免损坏车轮轴承，当车辆以车轮承载时，使用十二角套筒 -HAZET 900Z-24-或-T10361-松开十二角法兰螺栓最多90°。
–  举升车辆直到车轮完全离开地面。
–  踩下制动踏板（由另一个维修工完成）。

–  拆下十二角法兰螺栓。

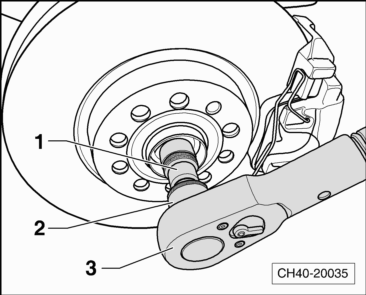

1 -  十二角套筒 -HAZET 900Z-24-或-T10361-
2 -  转换套筒(3/4转1/2) -Hazet 1058-2-
3 -  扭力扳手（300－800Nm） -HAZET 6145-1CT-或-V.A.G 1601-
安装十二角法兰螺栓
–  使用新的十二角法兰螺栓。
hinweis  提示
拧紧传动轴的十二角法兰螺栓时车辆不得以车轮承载；否则会损坏车轮轴承。
–  踩下制动踏板（由另一个维修工完成）。
  CH40-20035

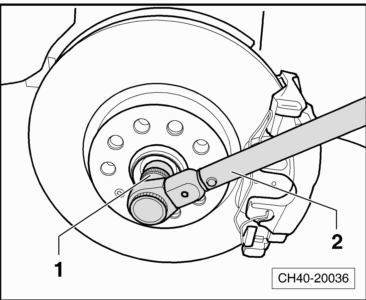

–  用200 Nm的力矩拧紧十二角法兰螺栓。
1 -  十二角套筒 -HAZET 900Z-24-或-T10361-
2 -  扭力扳手（100－400Nm） -HAZET 6294-1CT-或-VAG1576-
–  将车辆停在地面上。
  CH40-20036

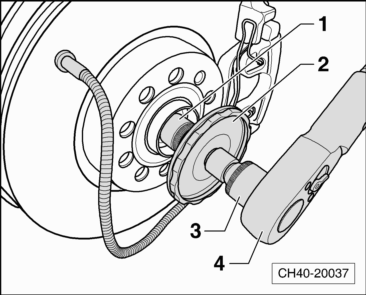

–  将十二角法兰螺栓再拧紧180°。
1 -  十二角套筒 -HAZET 900Z-24-或-T10361-
2 -  角度盘 -HAZET 6690-或-V.A.G1756-
3 -  转换套筒(3/4转1/2) -Hazet 1058-2-
4 -  扭力扳手（300－800Nm） -HAZET 6145-1CT-或-V.A.G 1601-
  CH40-20037
