分解和组装带等速万向节VL3700iLPD+SX8.1-37的传动轴，（螺栓紧固）
CH40-20332

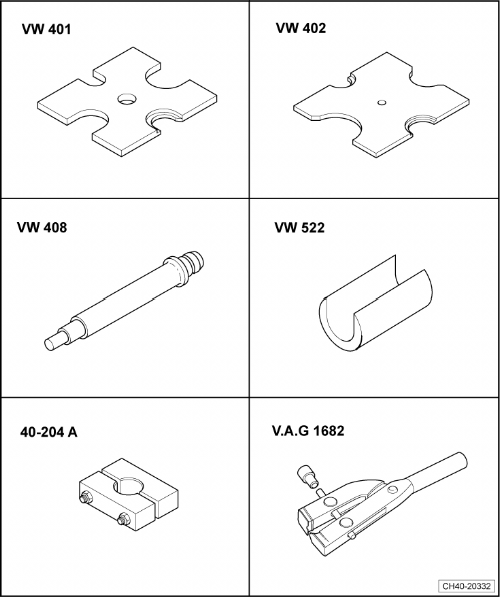

所需要的专用工具和维修设备
t  止推板 -SVW401-或-VW401-
t  止推板 -SVW402-或-VW402-
t  冲头 -SVW408-或-VW408A -
t  支承套筒 -SVW522-或-VW 522-
t  压紧器 -S40-204a-或-40-204A-
t  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-


CH40-20333

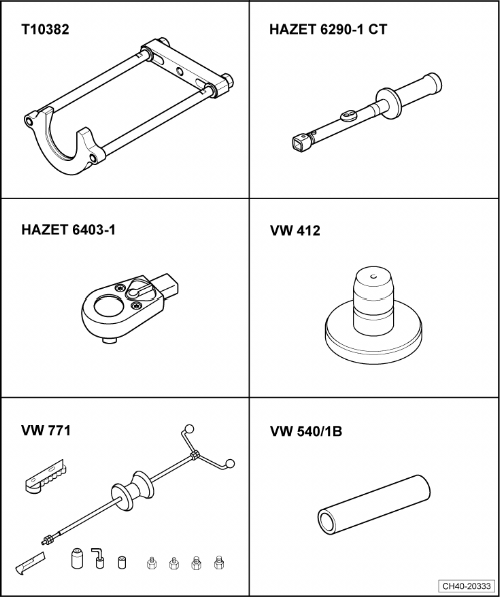

t  拉具 -CT10382-或-T10382-
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
t  T头 -SVW412-或-VW412-
t  通用工具 -SVW771-或-VW771-
t  支撑附件 -VW 540/1B-

分解外等速万向节
–  用带保护钳口的虎钳夹住传动轴。
–  松开紧固防尘罩卡箍，并向下翻折防尘罩。

–  将支撑附件 -VW 540/1B--1-安装到通用工具 -SVW771-或-VW771--2-上，再将拉具 -CT10382-或-T10382--3-组装在一起。
–  使用拉具 -CT10382-或-T10382-与通用工具 -SVW771-或-VW771-从传动轴上拉出外等速万向节。
  CH40-20342
–  在拉出外等速万向节的过程中，拉具 -CT10382-或-T10382-和通用工具 -SVW771-或-VW771-与传动轴保持在同一条轴线上。

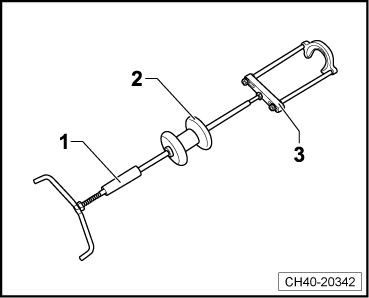

1 -  拉具 -CT10382/1-或-T10382-
2 -  拉具 -CT10382/2-或-T10382-
分解内等速万向节
–  用带保护钳口的虎钳夹住传动轴。
  N40-10390

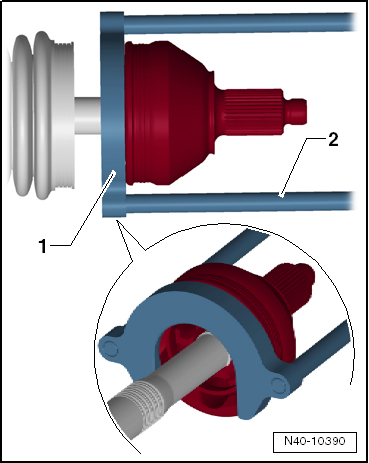

–  用芯轴拆卸内等速万向节的盖板。
–  松开紧固防尘罩卡箍，并向下翻折防尘罩。
  S40-0293

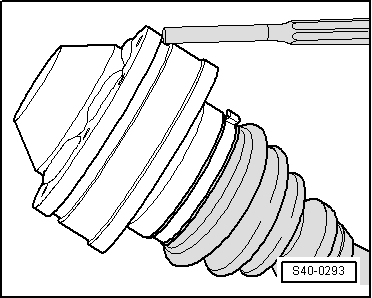

–  用芯轴拆卸万向节护套的盖罩。
–  使用普通型环形钳取出传动轴上的防松环。
–  从传动轴上压出内等速万向节。
–  如图所示，放置装配工具压出内等速万向节。
  A42-0289

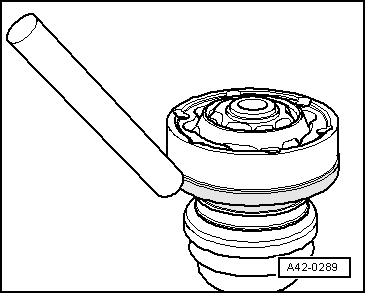

压出内等速万向节
组装外等速万向节
–  万向节防尘罩表面和传动轴表面必须无油脂。
–  将防尘罩预装到传动轴，并根据结构情况确定万向节防尘罩在传动轴上的紧固位置。
  CH40-20334

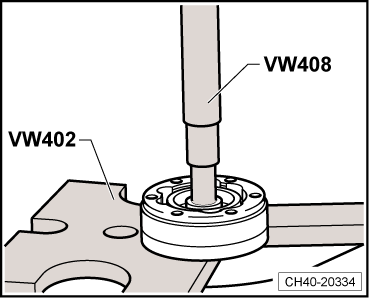

–  在传动轴凹槽-箭头-之间安装拧紧万向节防尘罩。

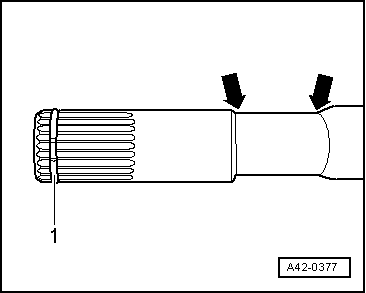

–  每次拆卸都要更换传动轴上的防松环-1-。
  A42-0377
–  在安装传动轴时在万向节啮合齿-A-稍微涂抹万向节润滑脂。
–  将新的防松环放入传动轴的槽口中。
–  将外等速万向节推至防松环处。
  A42-10049

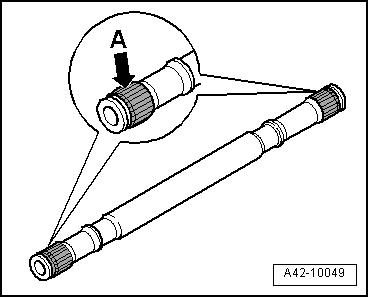

–  将外等速万向节与传动轴对齐 -箭头-。
  A42-10134
–  如图所示在万向节中旋入传动轴的旧螺栓。

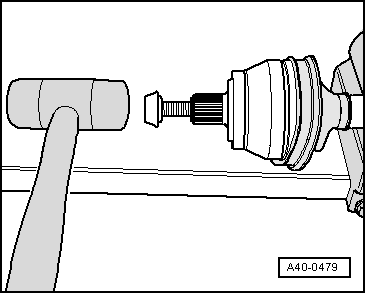

–  使用塑料锤将万向节敲至传动轴的限动位置处，直至防松环卡入。
–  将防尘罩推至万向节上。
–  对防尘罩排气。
张紧外等速万向节卡箍
–  拧紧防尘罩到万向节直径端卡箍。
–  如图所示放置拧紧工具。
  A40-0479

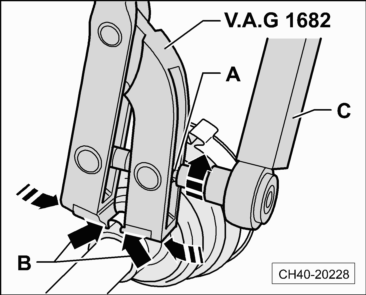

–  确保传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-刃口应紧贴在卡箍的凸耳-箭头B-上。
–  用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-旋转传动轴万向节夹箍 -HAZET1847-或-VAG 1682-上主轴-A-拧紧卡箍。
–  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-在此过程中不能倾斜。
–  拧紧防尘罩到传动轴直径端卡箍。
  CH40-20227
–  确保传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-刃口应紧贴在卡箍的凸耳-箭头B-上。
–  用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331--C-旋转传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-上主轴-A-拧紧卡箍。
–  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-在此过程中不能倾斜。
hinweis  提示
t  由于万向节防尘罩所使用的不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用 传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-夹紧卡箍。
t  拧紧力矩：25 Nm。
t  使用调节范围为5-50 Nm的扭矩扳手-C-（例如 扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-）。
t  确保卡钳的丝杆主轴-A-应活动自如。如有必要，用润滑脂进行润滑。
t  如果丝杆主轴（例如因为污物）无法活动自如，则即使在规定的力矩下也无法达到防尘罩卡箍所需的夹紧力。
压入内等速万向节
–  确保防尘罩表面和传动轴表面必须无油脂。
  CH40-20228
–  在传动轴凹槽-箭头-之间安装拧紧防尘罩。
–  每次拆卸都要更换传动轴上的防松环-1-。
  A42-0377

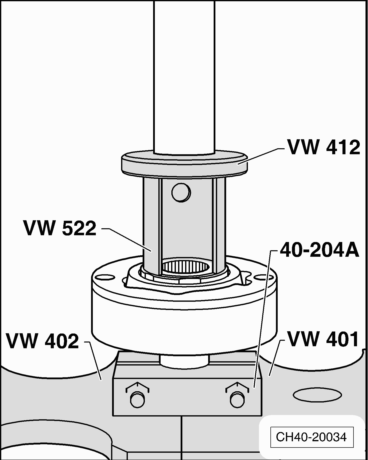

–  如图所示放置装配工具，将万向节压紧至传动轴上的极限位置。
–  安装新的防松环。
–  安装新的盖罩至传动轴上。
–  清洁并去除传动轴及盖板上多余的油脂。
–  在盖罩的遮蔽面涂抹密封剂-D 454 300 A2-。
–  将盖罩推至万向节上。
  CH40-20034
–  使用旧螺栓-箭头-将盖罩与传动轴固定螺栓孔位对齐。
–  使用塑料锤将万向节的盖罩敲至万向节的限动位置处。
–  必要时擦拭掉流出的密封剂。
–  将内等速万向节端的新密封盖安装到内等速万向节上。
  A42-0292

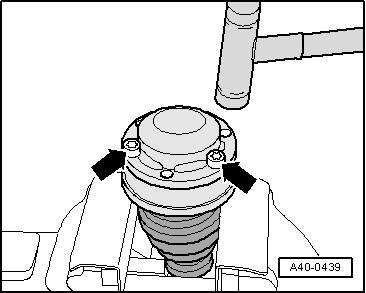

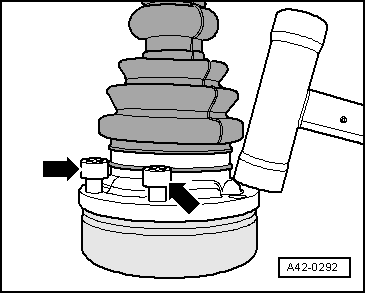

–  用旧螺栓-箭头-的新密封盖板对准传动轴固定螺栓孔位，务必精确地对准。
–  用塑料锤敲击盖板预紧。
–  必要时擦拭掉流出的密封剂。
张紧内等速万向节卡箍
–  拧紧防尘罩到传动轴直径端卡箍
–  如图所示放置拧紧工具。
  A40-0439
–  确保传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-刃口应紧贴在卡箍的凸耳-箭头B-上。
–  用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331--C-旋转传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-上主轴-A-拧紧卡箍。
–  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-在此过程中不能倾斜。
hinweis  提示
t  由于万向节防尘罩所使用的不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用 传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-夹紧卡箍。
t  拧紧力矩：25 Nm。
t  使用调节范围为5-50 Nm的扭矩扳手-C-（例如 扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-）。
t  确保卡钳的丝杆主轴-A-应活动自如。如有必要，用润滑脂进行润滑。
t  如果丝杆主轴（例如因为污物）无法活动自如，则即使在规定的力矩下也无法达到防尘罩卡箍所需的夹紧力。
–  清洁并去除传动轴、防尘罩和万向节表面上的润滑脂。
