分解和组装带等速万向节AAR3300i+SX8.1-41的传动轴，（插入变速箱）
CH40-20335
所需要的专用工具和维修设备
t  止推板 -SVW401-或-VW401-
t  止推板 -SVW402-或-VW402-
t  冲头 -SVW408-或-VW408A -
t  冲头 -SVW411-或-VW411-
t  管子 -SVW 416 B-或-VW 416B-
t  止推板 -SVW 447H-或-VW 447H-


CH40-20336

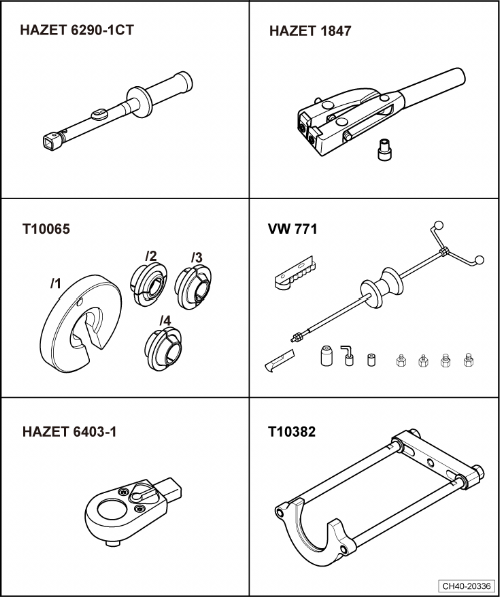

t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-
t  安装工具 -CT10065-或-T10065-
t  通用工具 -SVW771-或-VW771-
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
t  拉具 -CT10382-或-T10382-

所需要的专用工具和维修设备

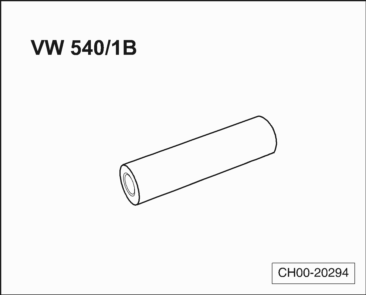

t  支撑附件 -VW 540/1B-
拆卸外等速万向节
–  用带保护钳口的虎钳夹住传动轴。
–  松开紧固防尘罩卡箍，并向下翻折防尘罩。
  CH00-20294
–  将支撑附件 -VW 540/1B--1-安装到通用工具 -SVW771-或-VW771--2-上，再将拉具 -CT10382-或-T10382--3-组装在一起。
–  使用拉具 -CT10382-或-T10382-与通用工具 -SVW771-或-VW771-从传动轴上拉出外等速万向节。
  CH40-20342
–  在拉出外等速万向节的过程中，拉具 -CT10382-或-T10382-和通用工具 -SVW771-或-VW771-与传动轴保持在同一条轴线上。
1 -  拉具 -CT10382/1-或-T10382/1-
2 -  拉具 -CT10382/2-或-T10382/2-
分解三销式万向节
–  用带保护钳口的虎钳夹住传动轴。
–  松开紧固防尘罩卡箍，并向下翻折防尘罩。
–  从传动轴上拔下万向节体。
  N40-10390

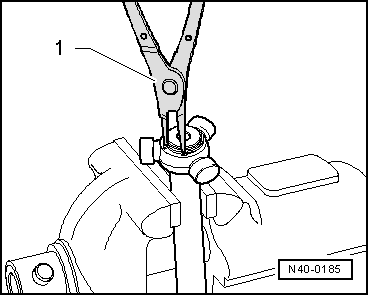

–  用普通型卡环钳-1-拆下防松环。
  N40-0185

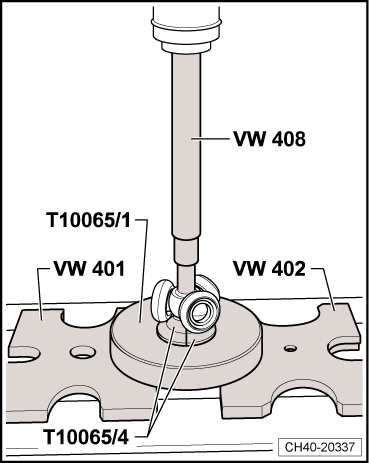

–  如图所示放置装配工具，将三销式万向节从传动轴上压出。
–  清洁传动轴、万向节体和密封环凹槽。
安装外等速万向节
万向节护套和传动轴必须无油脂。
  CH40-20337
–  在安装传动轴之前给啮合齿-A-稍微涂抹万向节润滑脂。
  A42-10049

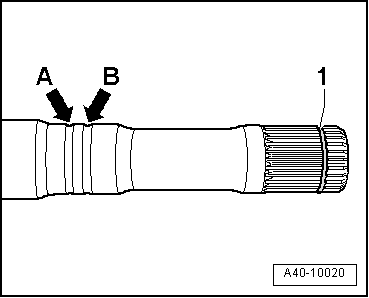

–  每次拆卸都更换防松环-1-。
–  将防尘罩预装放在槽口中-箭头A-和-箭头B-之间。
–  安装新的防松环到传动轴的凹槽中。
  A40-10020
–  将防松环向上对齐孔中心 -箭头-。
  A42-10134
–  如图所示在万向节中旋入传动轴的旧螺栓。
–  使用塑料锤将万向节敲至传动轴的限动位置处，直至防松环卡入。
–  将防尘罩推至万向节上。
–  对防尘罩排气。
张紧外等速万向节卡箍
–  拧紧防尘罩到万向节直径端卡箍。
–  如图所示放置拧紧工具。
  A40-0479
–  确保传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-刃口应紧贴在卡箍的凸耳-箭头B-上。
–  用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-旋转传动轴万向节夹箍 -HAZET1847-或-VAG 1682-上主轴-A-拧紧卡箍。
–  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-在此过程中不能倾斜。
–  拧紧防尘罩到传动轴直径端卡箍。
  CH40-20227
–  确保传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-刃口应紧贴在卡箍的凸耳-箭头B-上。
–  用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331--C-旋转传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-上主轴-A-拧紧卡箍。
–  传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-在此过程中不能倾斜。
hinweis  提示
t  由于万向节防尘罩所使用的不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用 传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-夹紧卡箍。
t  拧紧力矩：25 Nm。
t  使用调节范围为5-50 Nm的扭矩扳手-C-（例如 扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-）。
t  确保卡钳的丝杆主轴-A-应活动自如。如有必要，用润滑脂进行润滑。
t  如果丝杆主轴（例如因为污物）无法活动自如，则即使在规定的力矩下也无法达到防尘罩卡箍所需的夹紧力。
安装三销式万向节
三销式万向节上的倒角朝向传动轴，其作用是便于装配。
  CH40-20228

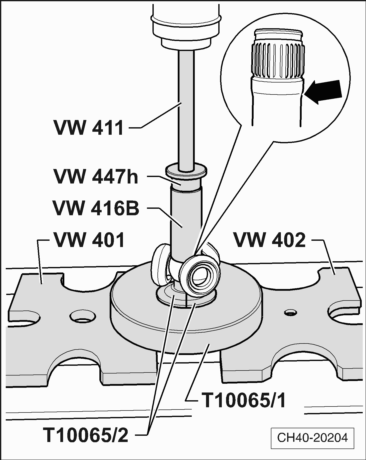

–  如图所示放置装配工具，将三销式万向节压入到传动轴上并压到底。
–  确保压力不超过3.0吨。
–  必要时，在传动轴花键和三销式万向节上涂抹固体润滑油脂G 052 142 A2。
–  插入防松环，并注意其正确的安装位置。
–  从修理套件中取70克的传动轴润滑脂，压入三销式万向节。
–  从修理套件中取60克的传动轴润滑脂，压入三销式万向节的后侧。
–  将防尘罩安装到万向节体。
  CH40-20204

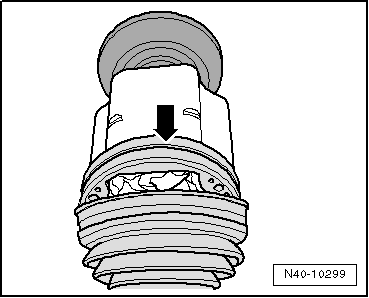

–  将万向节防尘罩推至密封垫圈上，万向节防尘罩必须卡入密封垫圈的槽口-箭头-中。
  N40-10299

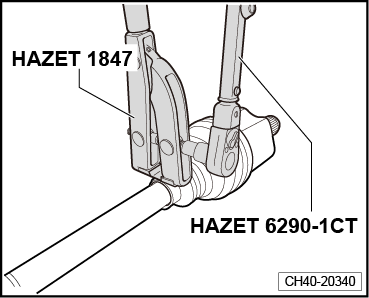

–  用传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-和扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-夹紧防尘罩到万向节体直径端的卡箍。
  CH40-20339

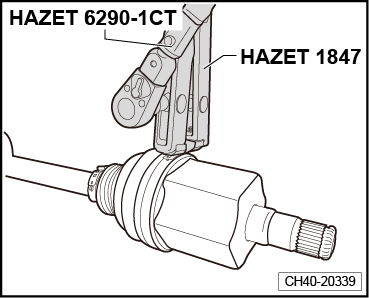

–  用传动轴万向节夹箍 -HAZET 1847-或-VAG 1682-和扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-夹紧防尘罩到万向节体直径端的卡箍。
–  清洁并去除传动轴、防尘罩和万向节表面上的润滑脂。
  CH40-20340
