检查外等速万向节

如果润滑脂太脏需更换，或需要检查钢球接触表面的磨损和损害情况，必须分解万向节。

拆卸：

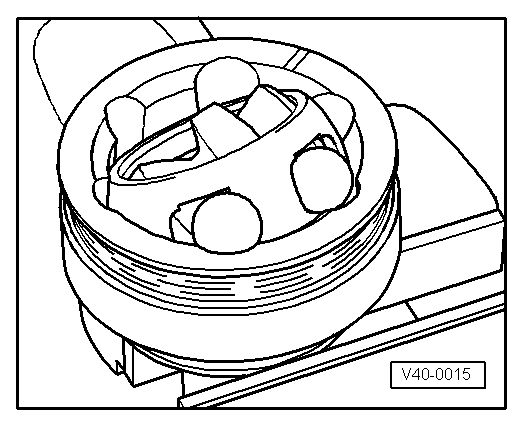

–	分解前，用刻笔标出球毂相对于球笼和万向节壳体的位置。

–	旋转带滚珠的球毂和球轴承保持架，直至取出各单独的滚珠。

–

依次取出滚珠。

–	旋转球轴承保持架，直至两个球轴承保持架开口靠在万向节体上。

–

取出带球毂的球笼。

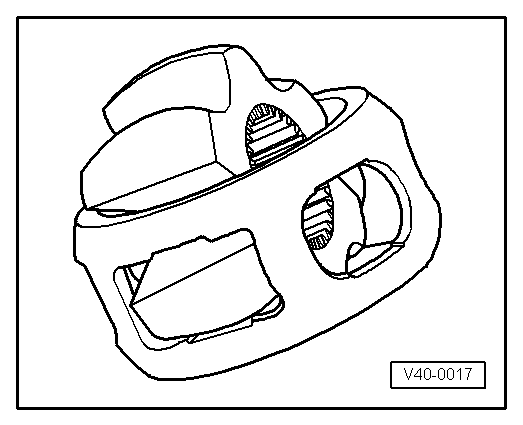

–	将球毂转动到球笼开口处。

–	从球笼中斜着取出球毂。

提示

t	每个万向节的六个钢球属于同一个公差组。检查轴颈、球毂、球笼和钢球有无微小的凹痕和挤压痕迹。万向节内过大的转动间隙会导致在负载变化时的敲击声。如果遇到以上情况，必须更换万向节。若球体表面光滑且运行平顺，则不必更换。

t	检查球笼中有无裂缝。

安装：

–	将润滑脂总量的一半（40g）涂抹于万向节上。

–	将球笼及球毂装入万向节内。

–	以对角方式逐个压入钢球，此时注意球毂必须重新回到相对于球笼和万向节体的原来位置。

–	将新的卡环装入球毂。

–	将剩余的润滑脂压入万向节防尘罩。

–

安装万向节防尘罩。
