更换前部橡胶金属轴承
hinweis  提示
t  如果一个橡胶金属轴承损坏，则必须同时更换另一侧的橡胶 金属轴承；对应关系 → 电子配件目录。
t  更换一个损坏的橡胶金属轴承前也必须要检查其他轴承。
t  如果有明显的裂缝或损坏，必须一并更换这些橡胶金属轴承。
t  为了更换橡胶金属轴承，必须降低副梁的前部或后部区域，无需拆下整个副梁。
t  拆下橡胶金属轴承前必须标注其相对于副梁上的原始安装位置。
–  举升车辆。

–  使用绑带 -T10038--1-将车辆绑定在举升平台两侧的举升臂上。
achtung image   注意！
若不绑定车辆，则可能存在车辆从升降台上滑落的危险。
–  拧松车轮螺栓，拆下车轮。
–  拆下螺旋弹簧 → Kapitel „拆卸和安装螺旋弹簧“。
–  拆下排气装置的后置消声器
→ 发动机; 修理组：26
。
–  将排气系统后部消声器从副梁上脱开。
  N00-11038

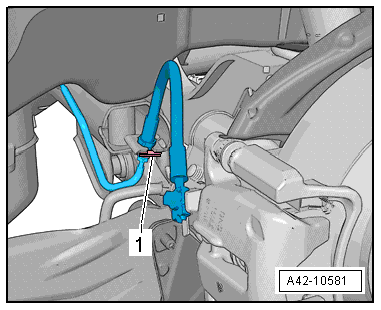

–  脱开车辆两侧固定制动管路的卡簧-1-。
hinweis  提示
不要断开制动管路。
–  定位副梁 → Kapitel „定位副梁“。
  A42-10581

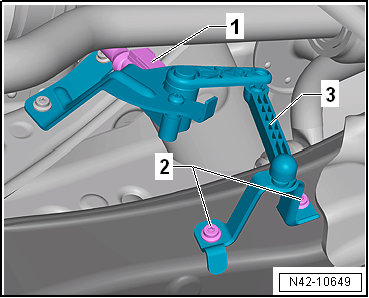

–  从左后汽车高度传感器 -G76-上断开插头连接-1-。
  N42-10649

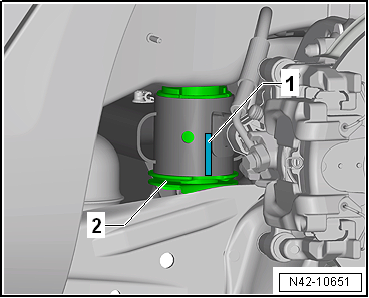

–  用记号笔标记橡胶金属轴承-2-在副梁上的原始安装位置-1-。
hinweis  提示
将标识线-1-标记在副梁对准橡胶金属轴承-2-的缺口中间位置上。
  N42-10651

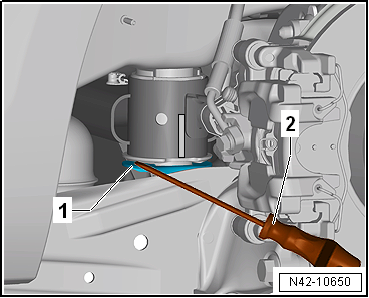

–  用螺丝刀-2-从橡胶金属轴承上撬开挡块区域的防自转机构-1-。
  N42-10650

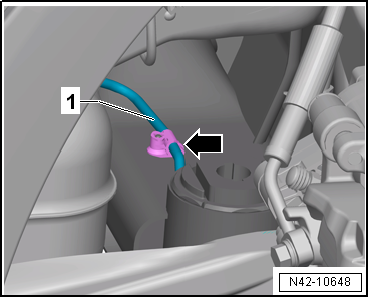

–  将左右两侧的制动管路-1-从固定夹-箭头-中脱开。
hinweis  提示
若固定夹被损坏，必须进行更换。
  N42-10648

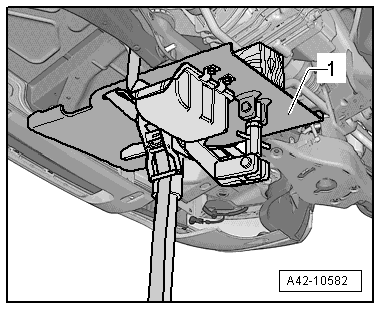

–  将发动机/变速箱专用举升器 -SVW 1383A-或-VAG 1383A--1-放置在副梁下并用绑带固定好并降低副梁大约100 mm。
  A42-10582

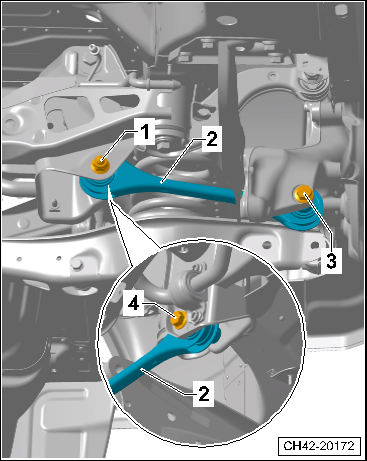

–  旋出横拉杆-2-到车轮轴承壳体上的六角螺栓-3-，并旋松到副梁上的六角螺母-1-。
–  将横拉杆-2-从车轮轴承壳体上拉出向下压，以便拉出前部橡胶金属轴承有拆卸空间。
  CH42-20172
拉出前部橡胶金属轴承

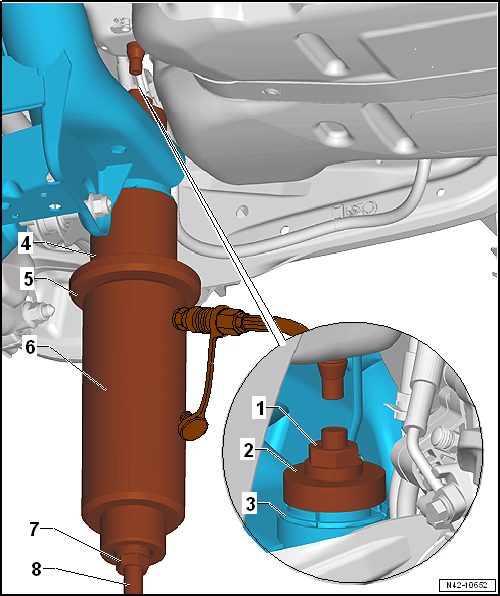

–  如图所示放置拉出橡胶金属轴承的装配工具。
hinweis  提示
液压脚踏泵 -SVW 6179-或-VAS 6179-的压力值不能超过 30 MPa。
N42-10652
1 -  装配工具 -CT10263/5-或-T10263/5-
2 -  装配工具 -CT10356A/1-或-T10356A/1-
3 -  橡胶金属轴承
4 -  装配工具 -CT10356A/2-或-T10356A/2-,有台肩的一端紧贴副梁
5 -  压板 -CT10205/4-或-T10205-
6 -  中空液压油缸 -SVW 6178-或-VAS 6178-+液压脚踏泵 -SVW 6179-或-VAS 6179-
7 -  装配工具 -CT10263/5-或-T10263/5-
8 -  装配工具 -CT10263/4-或-T10263/4-

–  预压专用工具。
–  压出橡胶金属轴承。
hinweis  提示
t  拉出橡胶金属轴承时将会剪断轴承外圈的凸缘，会发出巨大响声。
t  拉出橡胶金属轴承后必须轻轻捶打，以便从装配工具 -CT10356A/2-或-T10356A/2-中取出橡胶金属轴承。

橡胶金属轴承的识别特征：
I -  前部橡胶金属轴承，-箭头-指向端朝向行车方向
II -  后部橡胶金属轴承，-箭头-指向端朝向行车方向
–  拉入新的前部橡胶金属轴承前需在相同位置上标记好与副梁安装位置。
–  新橡胶金属轴承上的标记位置应与之前拉出的橡胶金属轴承与副梁安装位置标记位置相同，以防止橡胶金属轴承在安装时装歪装斜。
  CH42-20167

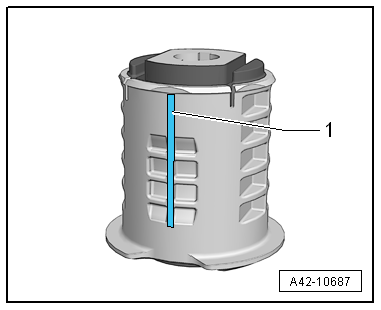

–  在橡胶金属轴承上画一条线-1-辅助安装。
–  用装配膏涂抹橡胶金属轴承外边缘。
拉入前部橡胶金属轴承
  A42-10687

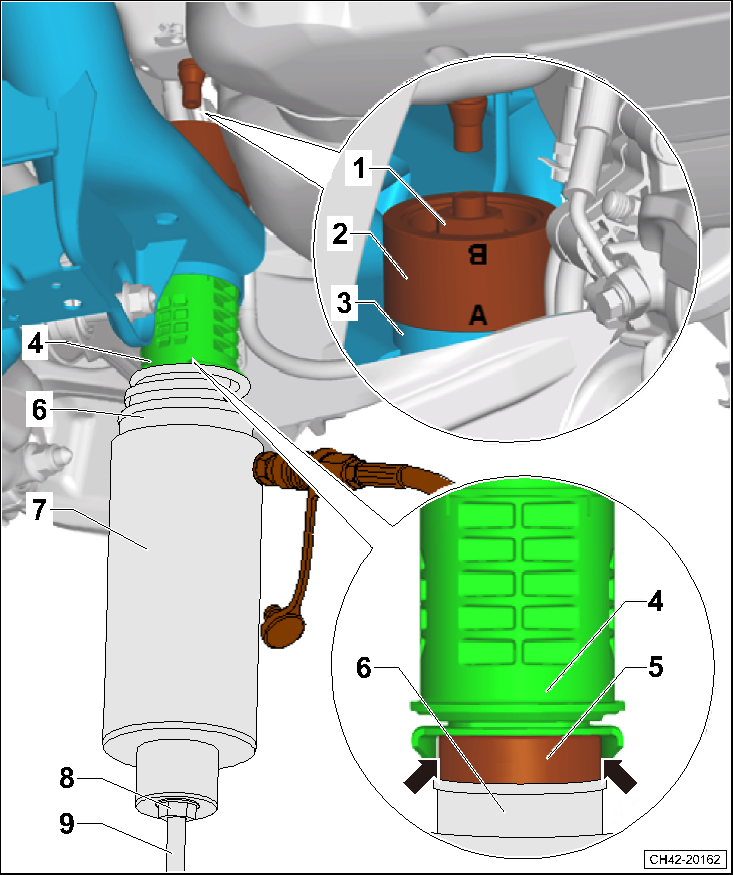

–  如图所示安装拉入前部橡胶金属轴承的装配工具。
hinweis  提示
液压脚踏泵 -SVW 6179-或-VAS 6179-的压力值不能超过 30 MPa。
CH42-20162
1 -  装配工具 -CT10263/5-或-T10263/5-
2 -  装配工具 -CT10356A/7-或-T10356A/7-标记-A-的一端紧贴副梁
3 -  副梁
4 -  橡胶金属轴承，轴承上标记与之前副梁上安装位置对齐
5 -  装配工具 -CT10356A/8-或-T10356A/8-凸台表面必须紧贴在橡胶金属轴承的防自转机构上-箭头-
6 -  装配工具 -CT10356A/2-或-T10356A/2-
7 -  中空液压油缸 -SVW 6178-或-VAS 6178-+液压脚踏泵 -SVW 6179-或-VAS 6179-
8 -  装配工具 -CT10263/5-或-T10263/5-
9 -  装配工具 -CT10263/4-或-T10263/4-

–  检查橡胶金属轴承上标记与副梁安装位置标记是否对齐，并对其进行调整至对齐位置。
hinweis  提示
确保橡胶金属轴承在拉入的过程中不能倾斜，否则橡胶金属轴承外圈有可能损坏。
–  预紧拉入橡胶金属轴承的装配工具。
–  将橡胶金属轴承拉入到副梁上，直至轴承外圈贴在副梁上即可。
–  其他安装工作以相反的顺序进行。
拧紧力矩
t  → Kapitel „副梁，四轮驱动-装配概览“
t  → Kapitel „横拉杆-装配概览“
t  → Kapitel „车轮螺栓拧紧力矩“
t  排气装置后部的消声器
→ 发动机; 修理组：26
。
