拆卸和安装连杆
CH42-20239
所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  环形扳手AF16 -HAZET 6630c-16-或-VAG 1332/14-
t  发动机/变速箱专用举升器 -SVW 1383A-或-VAG 1383A-
t  角度盘 -HAZET 6690-或-V.A.G1756-
t  绑带 -T10038-
t  6MM双六角套筒 -HAZET 990-6-

拆卸
–  举升车辆。
–  拆下车轮。

–  使用绑带 -T10038--1-将车辆绑定在举升平台两侧的举升臂上。
achtung image   注意！
若不绑定车辆，则可能存在车辆从升降台上滑落的危险。
–  将发动机/变速箱专用举升器 -SVW 1383A-或-VAG 1383A-放置在下横向摆臂下方，慢慢顶升后悬挂。
  N00-11038
–  旋出固定连杆-2-的六角螺母-1-。
–  旋出固定连杆-2-到下摆臂的六角螺母-3-并拉出六角螺栓-4-。
–  将连杆-2-从稳定杆和下摆臂上取出。
安装
以相反的顺序进行安装，注意以下事项：

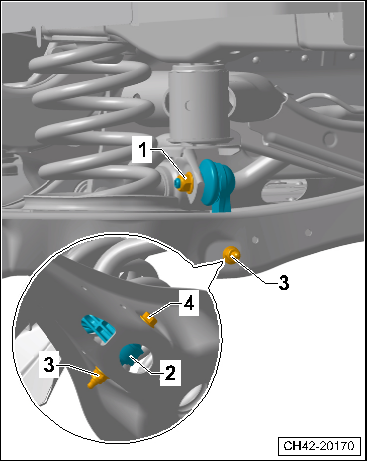

  CH42-20170
–  将连杆-2-装入下横向摆臂中，旋入六角螺母-1-和-3-。
–  拧紧六角螺母-1-时固定住连杆-2-的花键轴。
–  在后悬挂处于无载重量位置时，拧紧相应螺栓 → Kapitel „升高车轮悬挂，后桥处于无负载重量位置“。
拧紧力矩
t  → Kapitel „稳定杆-装配概览“
  CH42-20170
