拆卸和安装车轮轴承单元，前轮驱动
CH42-20250
所需要的专用工具和维修设备
t  轮壳帽拉具 -SVW 637/2-或-VW 637/2-
t  插入设备 -3241/4-
t  转换套筒(3/4转1/2) -Hazet 1058-2-
t  12角扳手 -HAZET 990－18-或-T10162-


CH42-20251
所需要的专用工具和维修设备
t  扭力扳手（300－800Nm） -HAZET 6145-1CT-或-V.A.G 1601-
t  棘轮头 -HAZET 6404-1-或-VAG1332/1-
t  扭力扳手（100－400Nm） -HAZET 6294-1CT-或-VAG1576-
t  角度盘 -HAZET 6690-或-V.A.G1756-

拆卸
hinweis  提示
t  车轮轴承单元有不同的规格 → 电子配件目录。
t  车轮轴承单元允许混合安装。
–  拧松车轮螺栓。
–  升起车辆。
–  拧下车轮。

–  将轮壳帽拉具 -SVW 637/2-或-VW 637/2--1-的夹爪紧靠在防尘盖上，将防尘盖从车轮轴承轮毂单元上松开。
  M42-10028
–  用轮壳帽拉具 -SVW 637/2-或-VW 637/2--1-的另一端向下压出防尘盖。
–  拆下制动钳及制动器支架并使用钢丝悬挂在车身上
→ 制动系统; 修理组：46
。
hinweis  提示
拆下制动钳及支架后用绑带或钢丝将其固定在车身上，防止拉扯损坏制动软管。
–  旋出制动盘上的Torx螺栓并拆下制动盘。
  M42-10029
–  拧下内十二角花键螺栓-1-，拆下车轮轴承轮毂单元-2-。
  CH42-20169
–  在拆卸内十二角花键螺栓-1-时，不得使用冲击式风动扳手。
Vorsicht image   当心！
拆卸内十二角花键螺栓-1-时，不得使用冲击式风动扳手。
–  将车轮轴承单元从轴颈上拔下。
Vorsicht image   当心！
车轮轴承单元在放置/保存时避免密封件被弄脏和损坏。
正确放置
l  车轮轴承-1-必须始终指向上方。
  N42-10548
l  车轮轴承单元始终放置在轮毂-2-上

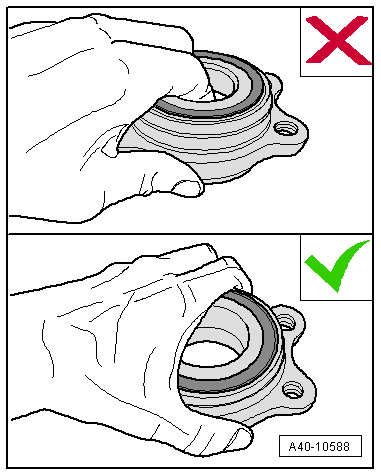

正确拿起
l  在拿取车轮轴承时不得接触内面。
  A42-10246
l  仅从外部拿取车轮轴承。
安装
以相反的顺序进行安装，注意以下事项：
  A40-10588
–  将车轮轴承单元-2-小心地推至轴颈上。
Vorsicht image   当心！
此时注意：车轮轴承轮毂单元-2-装到轴颈上不能歪斜。
–  旋入新内十二角花键螺栓-1-并使用规定的拧紧力矩拧紧。
  CH42-20169
–  将内十二角花键螺栓拧至 200 Nm。
1 -  12角扳手 -HAZET 990－18-
2 -  扭力扳手（100－400Nm） -HAZET 6294-1CT-
  CH42-20034
–  再将内十二角花键螺栓继续旋转90°。
1 -  12角扳手 -HAZET 990－18-
2 -  角度盘 -HAZET 6690-
3 -  转换套筒(3/4转1/2) -Hazet 1058-2-
4 -  扭力扳手（300－800Nm） -HAZET 6145-1CT-
  CH42-20035
–  装上新的防尘盖,用插入设备 -3241/4--1-压紧。
每次拆卸后更换防尘盖。
受损的防尘盖可使湿气进入。因此务必使用图示工具。
拧紧力矩
t  → Kapitel „车轮轴承，前轮驱动-装配概览“
t  → Kapitel „车轮螺栓拧紧力矩“
  M42-10031
