| t |

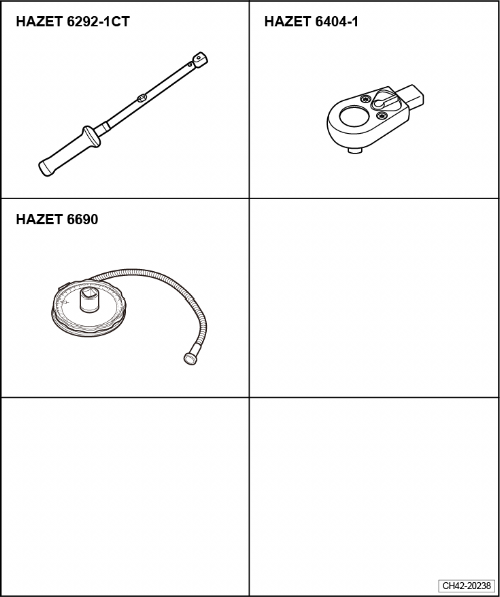

扭力扳手（40－200Nm） -HAZET 6292-1CT-或-VAG 1332- |
| t |
棘轮头 -HAZET 6404-1-或-VAG1332/1- |
| t |
角度盘 -HAZET 6690-或-V.A.G1756- |
 提示
| t |
车轮外倾角可以通过移动副梁来调节以达到规定值范围之内！ |
| t |
只能向左或向右移动副梁，切勿沿行驶方向或与行驶相反的方向移动！ |
| – |
拆下车车身底板
→ 外部车身维修; 修理组：66
。 |
|
|
|
| – |

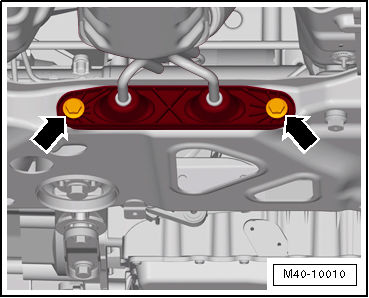

从副梁上旋下固定废气排放系统支架的六角螺栓 -箭头-。 |
|
|
 |
| – |

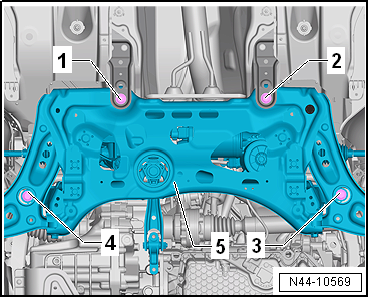

旋出六角螺栓-1-并拧入一颗新六角螺栓，但不要拧紧。 |
| – |
旋出六角螺栓-2-并拧入一颗新六角螺栓，但不要拧紧。 |
| – |
旋出六角螺栓-3-并拧入一颗新六角螺栓，但不要拧紧。 |
| – |
旋出六角螺栓-4-并拧入一颗新六角螺栓，但不要拧紧。 |
| 外倾角的调整方式受到副梁孔位公差限制。如果移动副梁后不能达到额定值，则必须检查车辆 → Kapitel „事故车辆底盘评估检测表“。 |
| – |
在侧面适当移动副梁-5-，直至两侧的外倾角数据处于规定值范围内 → Kapitel „车轮定位的标准值“。 |
提示
| 仅可向左或向右移动副梁，绝不可顺着或逆着行车方向移动。 |
| – |
拧紧副梁上的六角螺栓-1-、-2-、-3-和-4-。 |
| 移动副梁并从而推动转向机构后，必须检查转向柱万向节和前壁截面之间的空隙。 |
|
|
 |
| – |

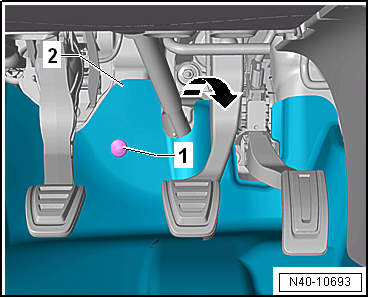

旋出固定螺母-1-并沿着-箭头方向-拉出脚部空间饰板-2-。 |
|
|
 |
| – |

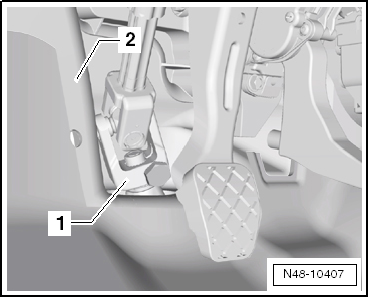

转向柱上的万向节-1-和前壁截面-2-之间必须至少有5mm的周边空间。 |
|
|
 |
|
