| 上汽大众全新途观 L 轿车 | 安装位置 | 编号 807 / 1 |
| 版本 07.2018 | ||
| 耦合点 |

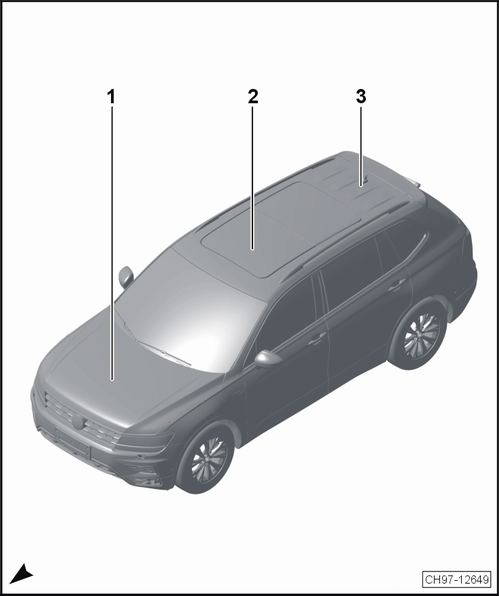

| 耦合点一览 |
|
| 1 - | 汽车前部的耦合点 |
| q | 安装位置 → 章节 |
| 3 - | 汽车中部的耦合点 |
| q | 安装位置 → 章节 |
| 3 - | 汽车后部的耦合点 |
| q | 安装位置 → 章节 |
| 汽车前部的耦合点 |

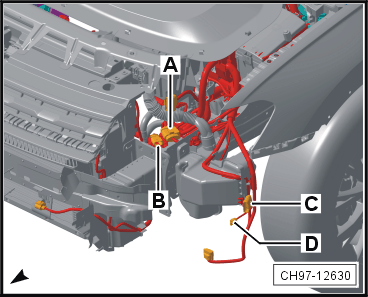

| 左纵梁前部的耦合点 |
 |
| A - | 14 芯插头连接 -- ，灰色（用于不带混合动力驱动的汽车） |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| B - | 4 芯插头连接 -- ，黑色（仅用于带 1.4 升发动机的汽车 / 用于不带混合动力驱动的汽车） |
| - | 10 芯插头连接 -- ，黑色（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升汽油发动机的汽车） |
| C - | 14 芯插头连接 -- ，黑色（仅用于带泊车辅助系统的汽车） |
| D - | 5 芯插头连接 -- ，蓝色（仅用于带周围环境摄像机的汽车） |
| 左纵梁后部的耦合点 |
 |
| A - | 6 芯插头连接 -- ，黑色（用于不带混合动力驱动的汽车） |
| - | 10 芯插头连接 -- ，黑色（用于带混合动力驱动的汽车） |

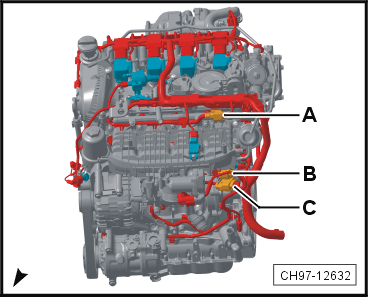

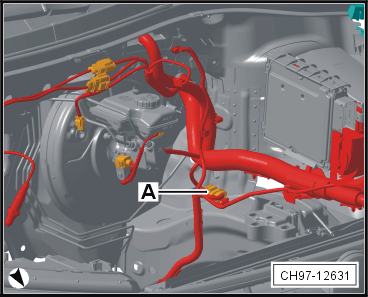

| 发动机上的耦合点 |
 |
| A - | 8 芯插头连接 -- ，黑色（仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车） |
| B - | 8 芯插头连接 -- ，黑色（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升汽油发动机的汽车） |
| C - | 14 芯插头连接 -- ，黑色（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升汽油发动机的汽车） |
| 左纵梁前部的耦合点（用于带混合动力驱动的汽车） |
 |
| A - | 14 芯插头连接 -- ，黑色 |
| B - | 14 芯插头连接 -- ，灰色 |

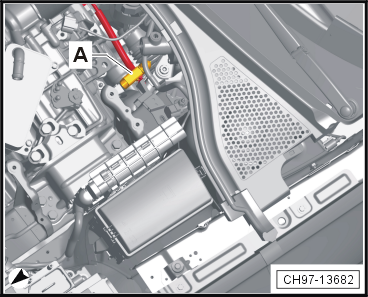

| 发动机舱左侧的耦合点（用于带双离合器变速箱 0DW 的汽车） |
 |
| A - | 5 芯插头连接 -- ，黑色 |

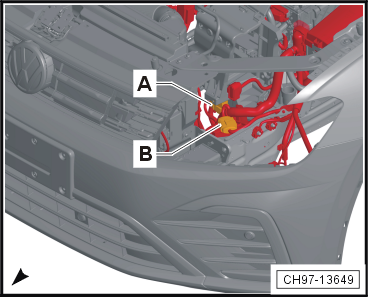

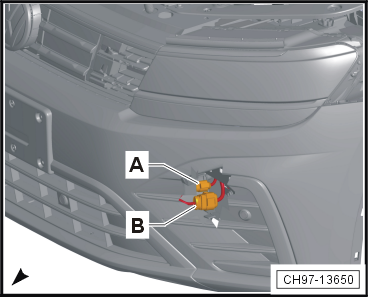

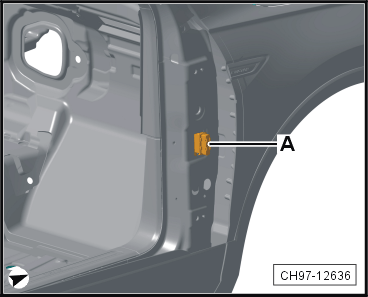

| 前保险杠内左侧的耦合点（用于带混合动力驱动的汽车） |
 |
| A - | 6 芯插头连接 -- ，黑色 |
| B - | 14 芯插头连接 -- ，黑色 |
| 汽车中部的耦合点 |

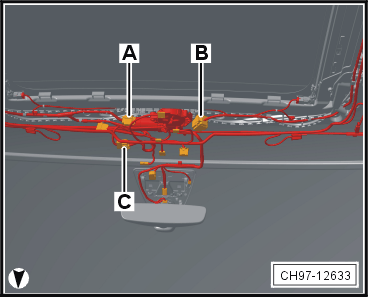

| 车顶前部的耦合点 |
 |
| A - | 16 芯插头连接 -- ，棕色 |
| B - | 6 芯插头连接 -- ，黑色（仅用于带全景滑动天窗的汽车） |
| C - | 4 芯插头连接 -- ，黑色（仅用于带全景滑动天窗的汽车） |
| 左 A 柱中部的耦合点 |
 |
| A - | 27 芯插头连接 -- ，黑色（仅用于不带周围环境摄像机的汽车） |
| - | 29 芯插头连接 -- ，白色（仅用于带周围环境摄像机的汽车） |

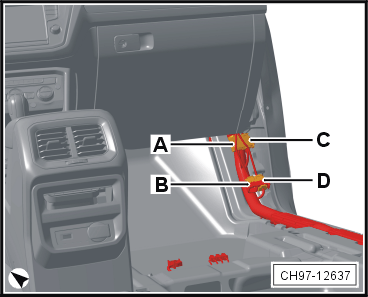

| 左 A 柱下部的耦合点 |
 |

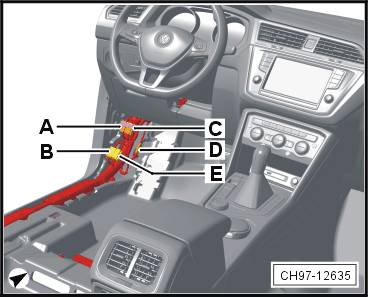

| A - | 17 芯插头连接 -- ，黑色 |
| B - | 17 芯插头连接 -- ，红色 |
| C - | 17 芯插头连接 -- ，棕色 |
| D - | 5 芯插头连接 -- ，黑色 |
| E - | 17 芯插头连接 -- ，蓝色 |
| 右 A 柱中部的耦合点 |
 |
| A - | 27 芯插头连接 -- ，黑色（仅用于不带周围环境摄像机的汽车） |
| - | 29 芯插头连接 -- ，白色（仅用于带周围环境摄像机的汽车） |
| 右 A 柱下部的耦合点 |
 |
| A - | 未占用 |
| B - | 未占用 |
| C - | 17 芯插头连接 -- ，黑色 |
| D - | 17 芯插头连接 -- ，红色 |

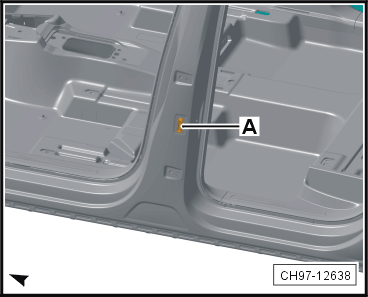

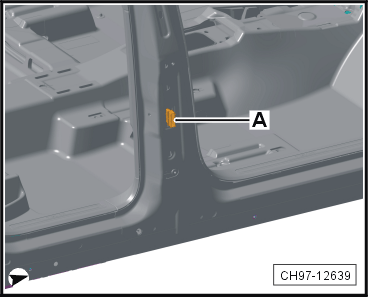

| 左 B 柱中部的耦合点 |
 |
| A - | 19 芯插头连接 -- ，黑色 |
| 右 B 柱中部的耦合点 |
 |
| A - | 19 芯插头连接 -- ，黑色 |

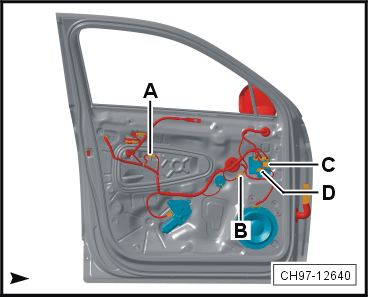

| 驾驶员车门中的耦合点 |
 |
| A - | 6 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| B - | 5 芯插头连接 -- ，蓝色（仅用于带周围环境摄像机的汽车） |
| C - | 4 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车） |
| - | 8 芯插头连接 -- ，黑色（仅用于带氛围灯型号 2 的汽车） |
| D - | 2 芯插头连接 -- ，黑色（用于带换道辅助系统的汽车） |

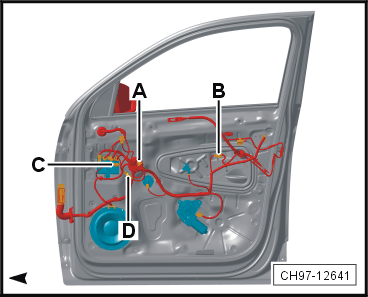

| 副驾驶员车门中的耦合点 |
 |
| A - | 4 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| B - | 6 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| C - | 2 芯插头连接 -- ，黑色（用于带换道辅助系统的汽车） |
| D - | 5 芯插头连接 -- ，蓝色（仅用于带周围环境摄像机的汽车） |

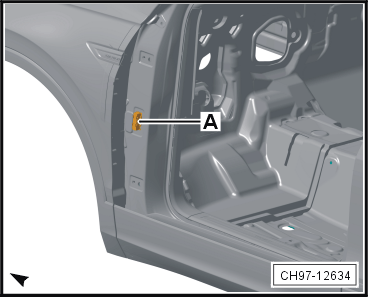

| 左 A 柱下部的耦合点（用于带混合动力驱动的汽车） |
 |
| A - | 1 芯插头连接 -- ，黑色 |

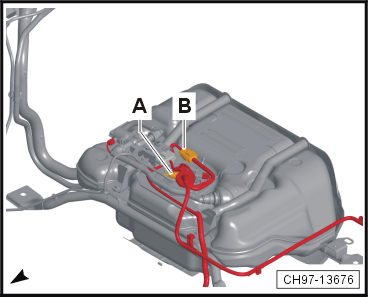

| 燃油箱顶部的耦合点（用于带混合动力驱动的汽车） |
 |
| A - | 4 芯插头连接 -- ，黑色 |
| B - | 14 芯插头连接 -- ，黑色 |

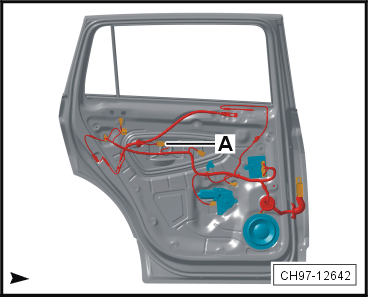

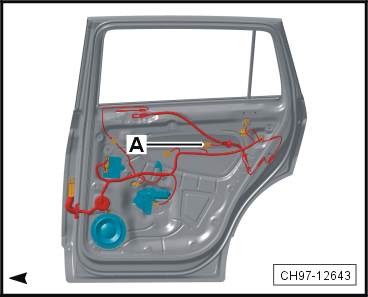

| 左后车门中的耦合点 |
 |
| A - | 2 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 右后车门中的耦合点 |
 |
| A - | 2 芯插头连接 -- ，黑色（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |

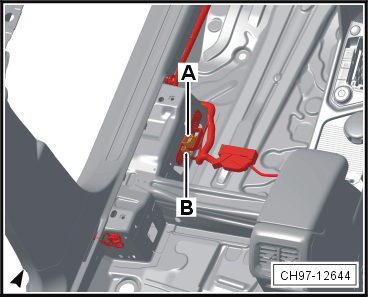

| 驾驶员座椅下方的耦合点 |
 |
| A - | 17 芯插头连接 -- ，红色 |
| B - | 3 芯插头连接 -- ，黄色 |
| 右前座椅下方的耦合点 |
 |
| A - | 17 芯插头连接 -- ，红色 |
| B - | 3 芯插头连接 -- ，黄色 |

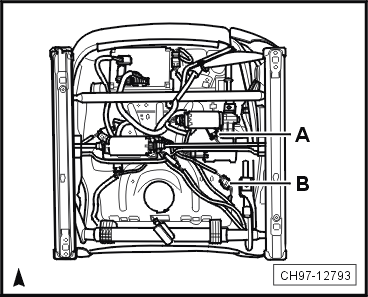

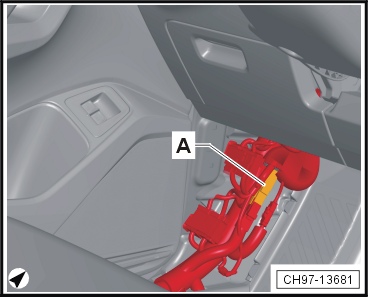

| 驾驶员座椅底部的耦合点 |
 |
| A - | 4 芯插头连接 -- ，白色（仅用于带座椅通风的汽车） |
| B - | 4 芯插头连接 -- ，黑色（带有记忆功能的驾驶员座椅） |

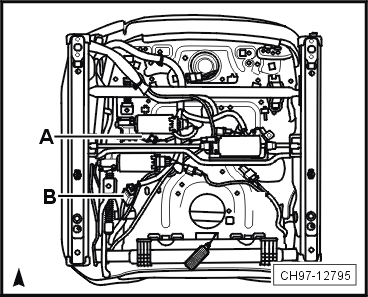

| 驾驶员座椅底部的耦合点 |
 |
| A - | 6 芯插头连接 -- ，黑色（仅用于带驾驶员侧电动座椅调节的汽车） |

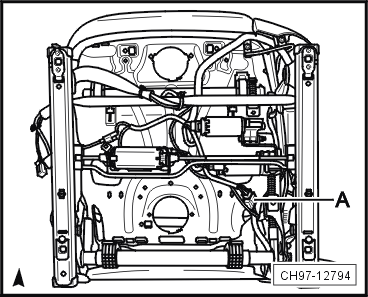

| 右前座椅底部的耦合点 |
 |
| A - | 4 芯插头连接 -- ，白色（仅用于带座椅通风的汽车） |
| B - | 6 芯插头连接 -- ，黑色（仅用于带副驾驶员侧电动座椅调节的汽车） |

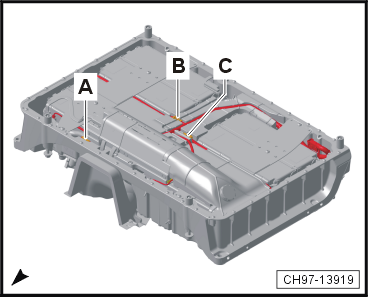

| 混合动力蓄电池单元内的耦合点（用于带混合动力驱动的汽车） |
 |
| A - | 2 芯插头连接 -- ，黑色 |
| B - | 10 芯插头连接 -- ，黑色 |
| C - | 10 芯插头连接 -- ，黑色 |

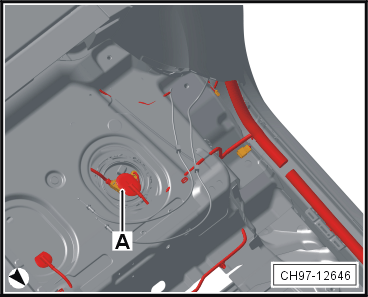

| 汽车后部的耦合点 |

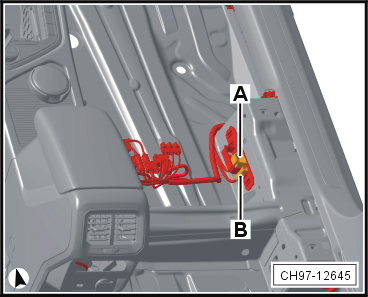

| 左后座垫下部的耦合点 |
 |
| A - | 6 芯插头连接 -- ，黑色（仅用于带全轮驱动的汽车） |

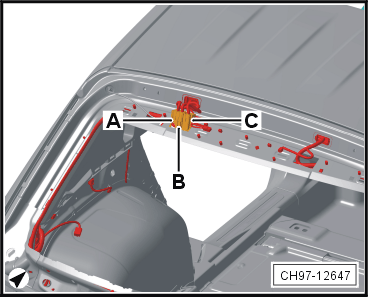

| 车顶后部左侧的耦合点 |
 |
| A - | 10 芯插头连接 -- ，黑色 |
| B - | 10 芯插头连接 -- ，棕色 |
| C - | 10 芯插头连接 -- ，黑色 |

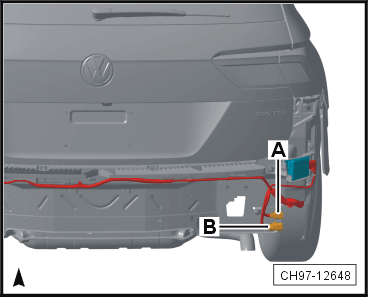

| 后保险杠内右侧的耦合点 |
 |
| A - | 3 芯插头连接 -- ，黑色（仅用于带行李厢盖开启传感器的汽车） |
| B - | 8 芯插头连接 -- ，黑色 |
