上汽大众全新途观 L 轿车	安装位置	编号  805 / 1
		版本 08.2019

汽车中部的控制单元

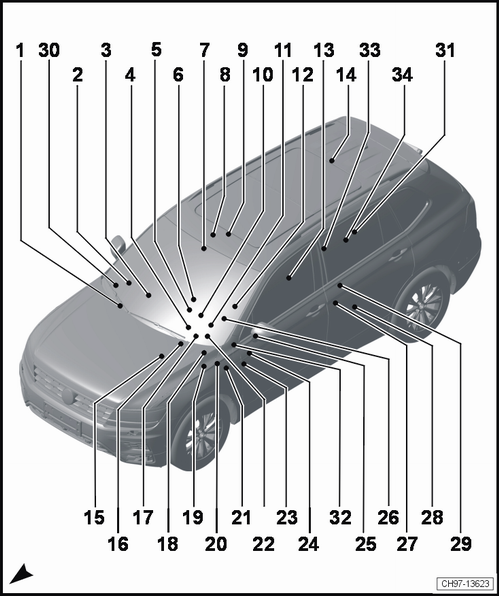

车中部的控制单元一览

1 -	新鲜空气鼓风机控制单元 -J126-

q

安装位置 → 章节

q

插头连接 → 章节

2 -	副驾驶员侧车门控制单元 -J387-

q

安装位置 → 章节

q

插头连接 → 章节

3 -	电子通讯信息设备 1 控制单元 -J794- （用于 MIB Standard Navi Gen2）

q

安装位置 → 章节

q

插头连接 → 章节

4 -	周围环境摄像机控制单元 -J928- （仅用于带周围环境摄像机的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

5 -	空调器控制单元 -J301- （仅用于带电动调节风门的空调器）

q

安装位置 → 章节

q

插头连接 → 章节

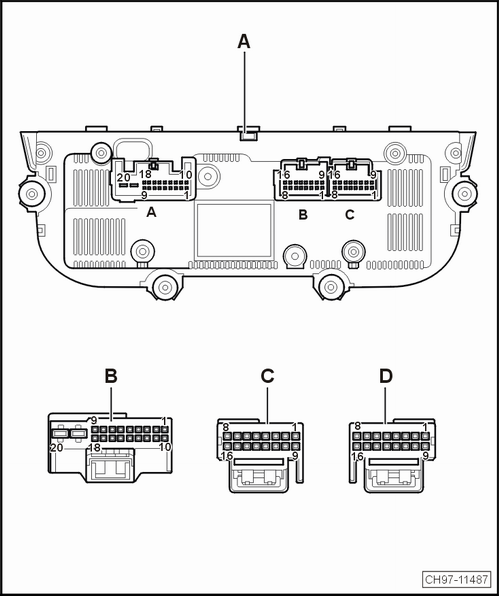

-	全自动空调控制单元 -J255- （仅适用于带全自动空调的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

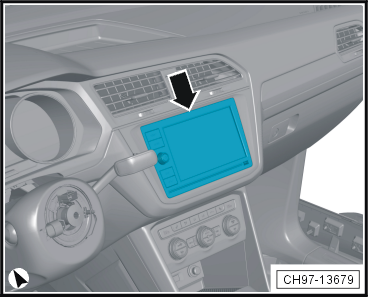

6 -	前部信息显示和操作单元控制单元的显示单元 -J685- （仅用于带导航系统的汽车 / 用于 MIB Standard Navi Gen2）

q

安装位置 → 章节

q

插头连接 → 章节

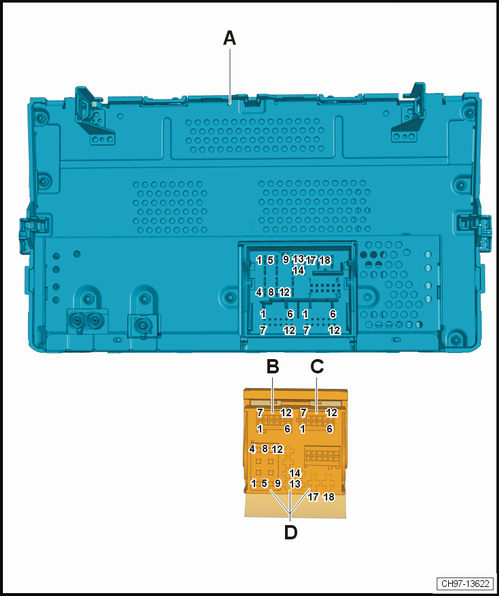

-	电子通讯信息设备 1 控制单元 -J794- （用于 CNS 2.0（Entry Navi））

q

安装位置 → 章节

q

插头连接 → 章节

7 -	驾驶员辅助系统的前部摄像机 -R242- （仅适用于带驾驶辅助特殊装备的汽车，截至 2019 年 8 月）

q

安装位置 → 章节

q

插头连接 → 章节

8 -	右后车门控制单元 -J389- （仅用于带氛围灯型号 1 的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

9 -	右后车门控制单元 -J389- （依汽车装备而定）

q

安装位置 → 章节

q

插头连接 → 章节

10 -	前窗玻璃投影（平视显示器）控制单元 -J898- （仅用于带前窗玻璃投影的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

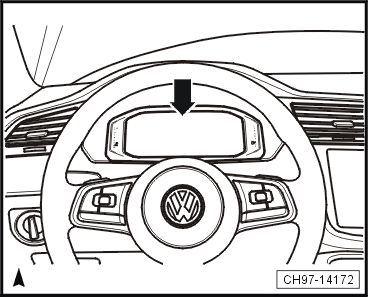

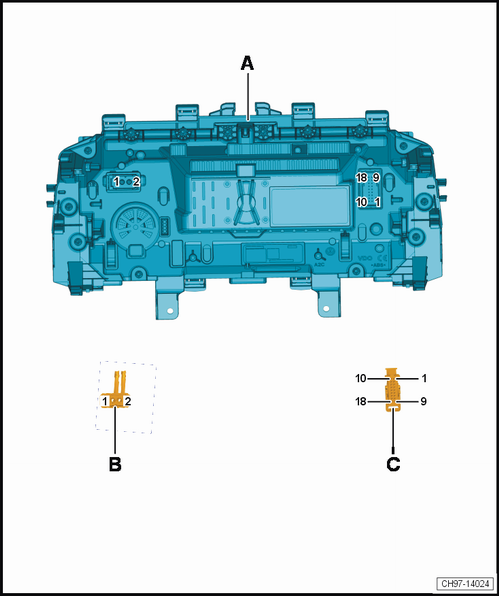

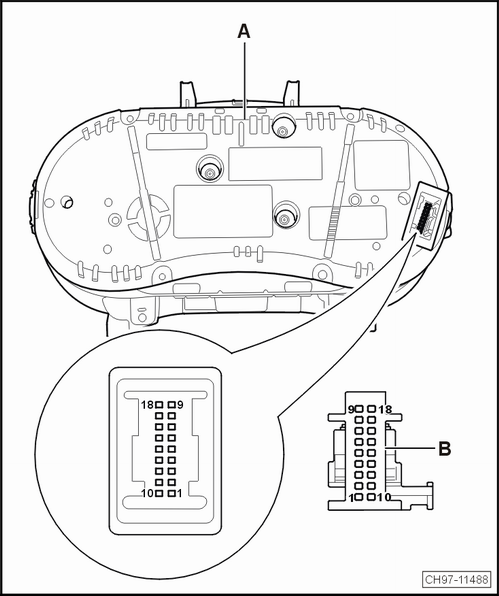

11 -	仪表板中的控制单元 -J285-

q	安装位置 → 章节 （依汽车装备而定）

q	插头连接 → 章节 （依汽车装备而定）

q	安装位置 → 章节 （依汽车装备而定）

q	插头连接 → 章节 （依汽车装备而定 ）

12 -	多功能方向盘控制单元 -J453-

q

安装位置 → 章节

q

插头连接 → 章节

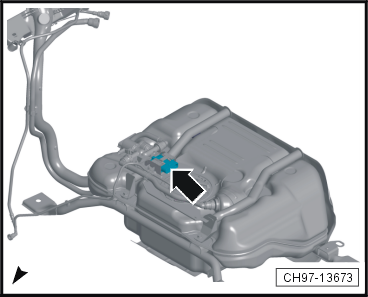

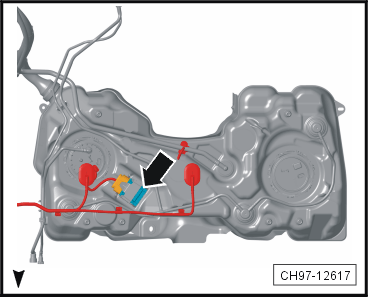

13 -	燃油泵控制单元 -J538-

q	安装位置 → 章节 （用于不带混合动力驱动的汽车）

q	安装位置 → 章节 （用于带混合动力驱动的汽车）

q

插头连接 → 章节

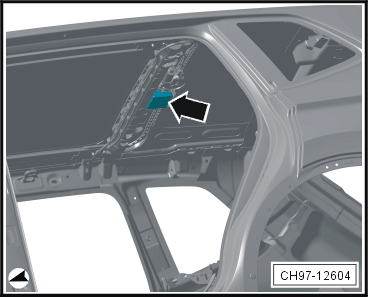

14 -	滑动天窗控制单元 -J245- （仅用于带全景滑动天窗的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

15 -	安全气囊控制单元 -J234-

q

安装位置 → 章节

q

插头连接 → 章节

16 -	进入及起动系统接口 -J965-

q

安装位置 → 章节

q

插头连接 → 章节

17 -	弯道灯和大灯照明距离调节控制单元 -J745- （仅适用于带自动大灯照明距离调节的汽车 / 用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

18 -	数据总线诊断接口 -J533-

q

安装位置 → 章节

q

插头连接 → 章节

19 -	驻车辅助控制单元 -J446- （仅适用于带驻车距离报警（后）的汽车 / 仅适用于带驻车转向辅助系统的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

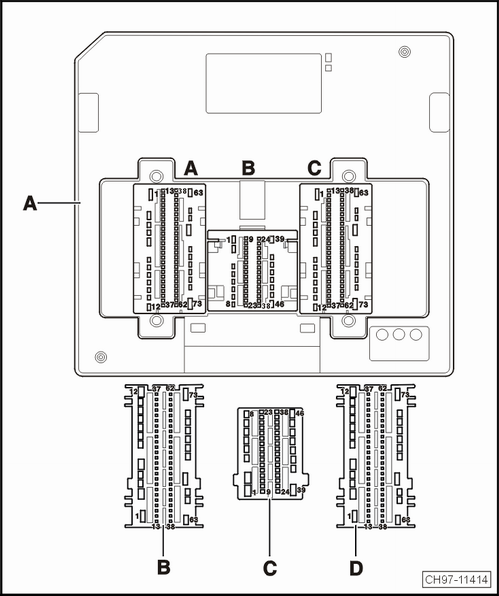

20 -	车载电网控制单元 -J519-

q

安装位置 → 章节

q

插头连接 → 章节

21 -	诊断接口 -U31-

q

安装位置 → 章节

q

插头连接 → 章节

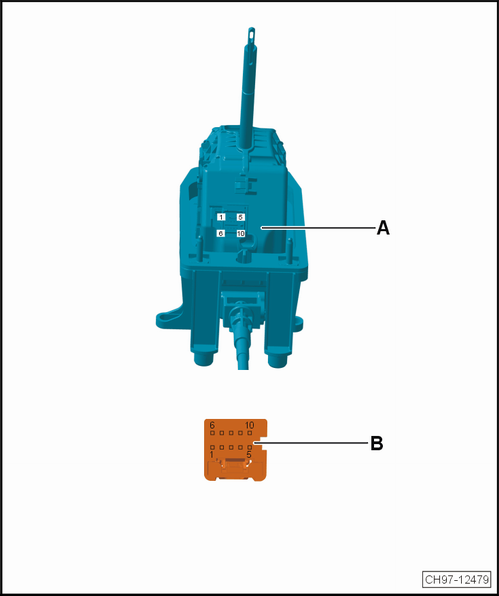

22 -	换档杆传感器控制单元 -J587- （仅适用于带双离合器变速箱的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

23 -	数字式声音处理系统控制单元 -J525- （仅适用于带了音响系统的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

24 -	驾驶员侧车门控制单元 -J386-

q

安装位置 → 章节

q

插头连接 → 章节

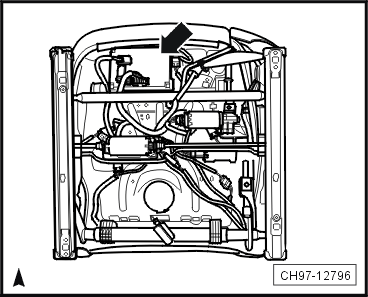

25 -	左前座椅调节控制单元 -J1112- （带有记忆功能的驾驶员座椅）

q

安装位置 → 章节

q

插头连接 → 章节

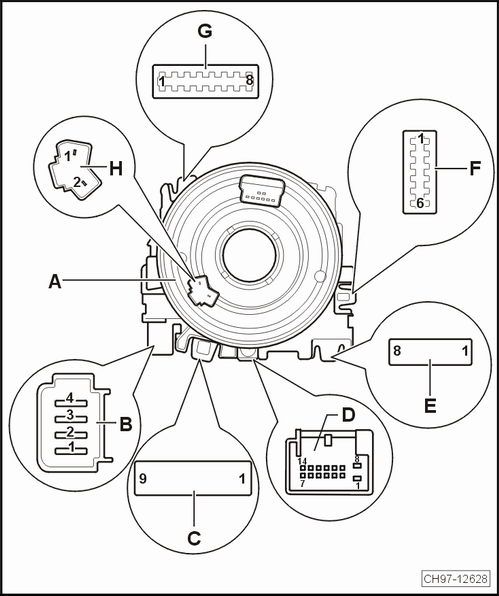

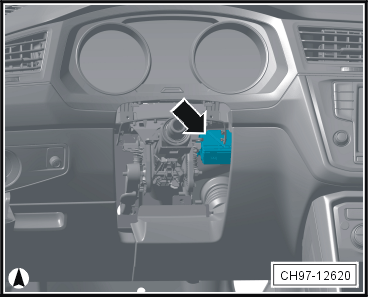

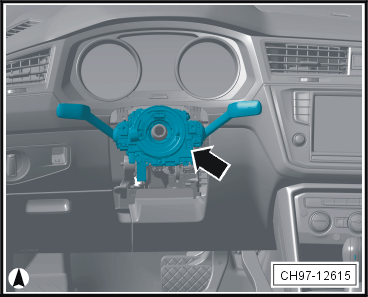

26 -	转向柱电子装置控制单元 -J527-

q

安装位置 → 章节

q	插头连接 → 章节 （仅用于不带可加热式方向盘的汽车，截至 2019 年 8 月）

q	插头连接 → 章节 （仅用于带可加热式方向盘的汽车，截至 2019 年 8 月）

q	插头连接 → 章节 （仅用于不带可加热式方向盘的汽车，自 2019 年 8 月起）

q	插头连接 → 章节 （仅用于带可加热式方向盘的汽车，自 2019 年 8 月起）

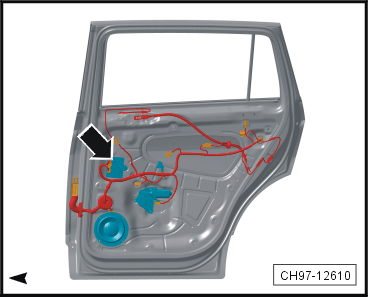

27 -	左后车门控制单元 -J388- （仅用于带氛围灯型号 1 的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

28 -	左后车门控制单元 -J388- （依汽车装备而定）

q

安装位置 → 章节

q

插头连接 → 章节

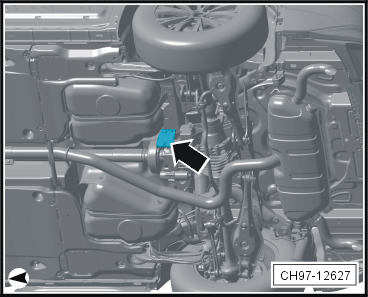

29 -	全轮驱动控制单元 -J492- （仅用于带全轮驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

30 -	发动机噪音形成控制单元 -J943- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

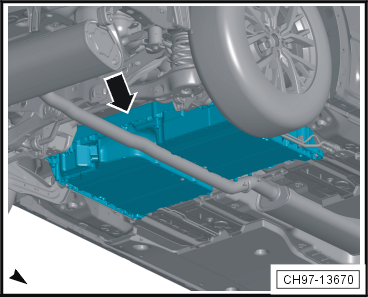

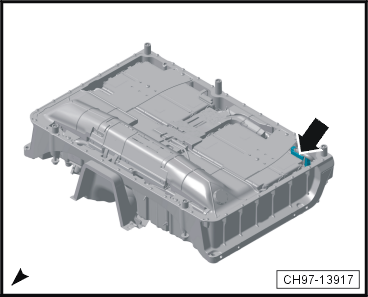

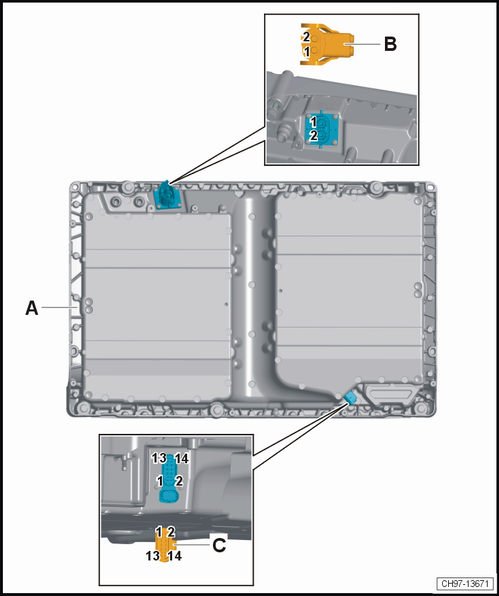

31 -	混合动力蓄电池单元 -AX1- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

32 -	紧急呼叫模块和通信单元控制单元 -J949- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

33 -	蓄电池模块监控控制单元 -J497- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

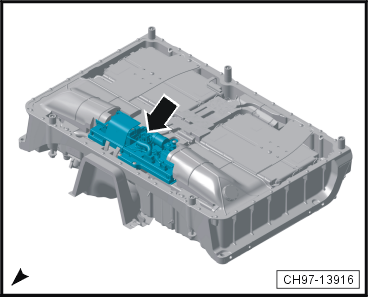

34 -	蓄电池调节控制单元 -J840- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

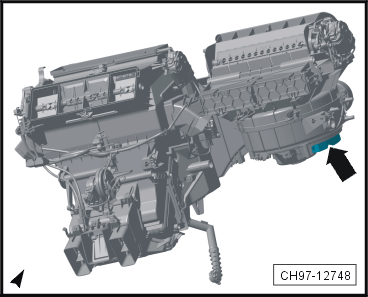

新鲜空气鼓风机控制单元 -J126- 安装位置 - 在鼓风机下部 -箭头-

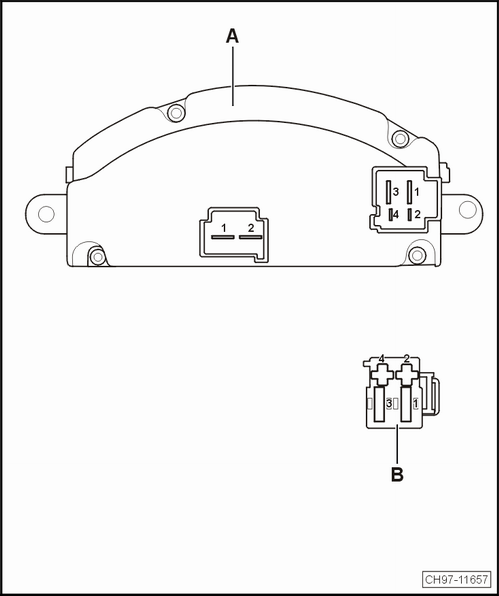

插头连接

A -	新鲜空气鼓风机控制单元 -J126-

B -	4 芯插头连接 -T4ah- ，黑色，新鲜空气鼓风机控制单元插头

1 -

接线柱 31

2 -

未占用

3 -

接线柱 30a

4 -

LIN 总线

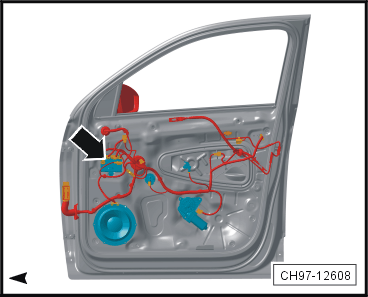

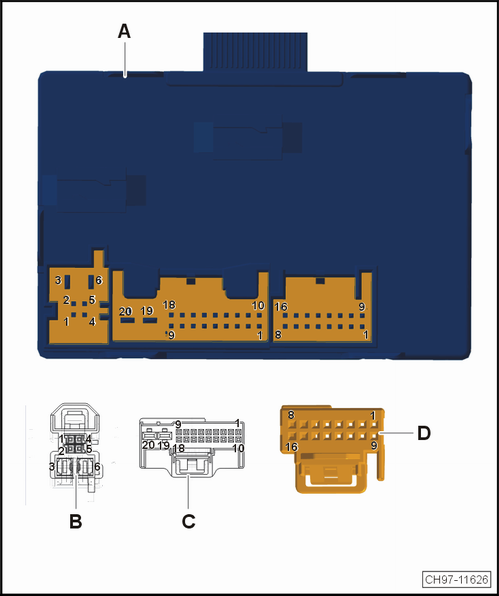

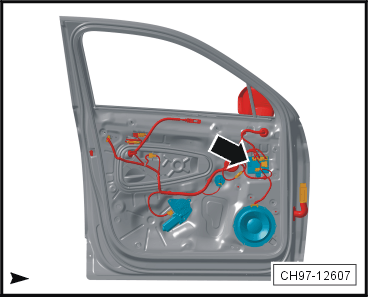

副驾驶员侧车门控制单元 -J387- 安装位置 - 在副驾驶员侧车门上 -箭头-

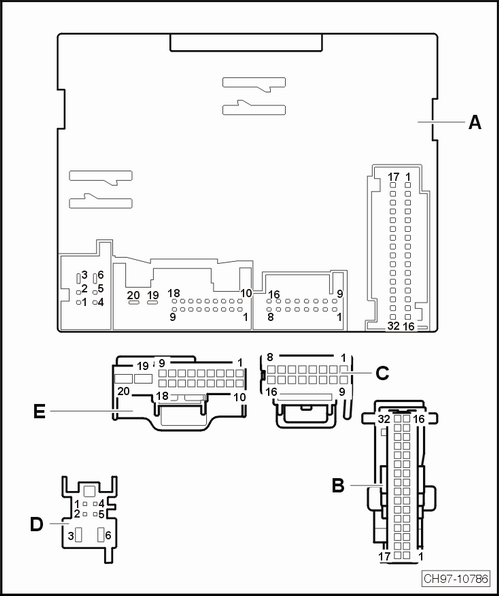

插头连接

A -	副驾驶员侧车门控制单元 -J387-

B -	32 芯插头连接 -T32b- ，蓝色，副驾驶员侧车门控制单元插头

1 -

未占用

2 -

未占用

3 -	右侧车门内把手照明灯泡控制端（仅用于带氛围灯型号 1 的汽车 / 仅用于带氛围灯型号 2 的汽车）

4 -

按钮照明控制端

5 -

内部接地

6 -

未占用

7 -

未占用

8 -	右侧车门背景照明灯控制端（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车）

9 -

未占用

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -	右前登车照明灯控制端，连接到 副驾驶员侧登车照明灯 -W93- ，插头 T2cj/2，针脚 2

17 -

未占用

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -

未占用

23 -

未占用

24 -

未占用

25 -

未占用

26 -

未占用

27 -

未占用

28 -

未占用

29 -

未占用

30 -

未占用

31 -

未占用

32 -	副驾驶员车门中的车窗升降器开关信号，连接到 副驾驶员车门中的车窗升降器开关 -E107- ，插头 T4an/3，针脚 3

C -	16 芯插头连接 -T16k- ，黑色，副驾驶员侧车门控制单元插头

1 -	副驾驶员侧外后视镜内的登车照明灯控制端

2 -

未占用

3 -

接线柱 31

4 -	副驾驶员侧外后视镜调节马达电位计接地（仅用于带电动座椅调节和记忆功能的汽车）

5 -	副驾驶员侧外后视镜调节马达控制端

6 -

未占用

7 -	副驾驶员侧外后视镜调节马达控制端

8 -	副驾驶员侧外后视镜调节马达控制端

9 -	副驾驶员侧外后视镜折叠马达控制端（仅用于带后视镜折叠机构的汽车）

10 -	副驾驶员侧外后视镜折叠马达控制端（仅用于带后视镜折叠机构的汽车）

11 -	副驾驶员侧外后视镜转向信号灯灯泡控制端

12 -

未占用

13 -	副驾驶员侧外后视镜调节马达电位计信号（仅用于带电动座椅调节和记忆功能的汽车）

14 -	副驾驶员侧外后视镜调节马达电位计电源（仅用于带电动座椅调节和记忆功能的汽车）

15 -	副驾驶员侧可加热车外后视镜控制端

16 -	副驾驶员侧外后视镜调节马达电位计信号（仅用于带电动座椅调节和记忆功能的汽车）

D -	6 芯插头连接 -T6z- ，黑色，副驾驶员侧车门控制单元插头

1 -

未占用

2 -

未占用

3 -	副驾驶员侧车窗升降器马达控制端，连接到 副驾驶员侧电动升降器电机 -V148- ，插头 T3ag/2，针脚 2

4 -

未占用

5 -

未占用

6 -	副驾驶员侧车窗升降器马达控制端，连接到 副驾驶员侧电动升降器电机 -V148- ，插头 T3ag/3，针脚 3

E -	20 芯插头连接 -T20e- ，黑色，副驾驶员侧车门控制单元插头

1 -

未占用

2 -

未占用

3 -	右侧车门外把手照明灯控制端

4 -

未占用

5 -	副驾驶员侧车门接触开关信号，连接到 副驾驶员侧车门接触开关 -F3- ，插头 T8v/5，针脚 5

6 -	副驾驶员车门锁闭锁单元信号，连接到 副驾驶员车门闭锁单元 -VX22- ，插头 T8v/4，针脚 4

7 -

未占用

8 -

未占用

9 -

未占用

10 -

LIN 总线

11 -	副驾驶员车门闭锁单元控制端，连接到 副驾驶员车门闭锁单元 -VX22- ，插头 T8v/1，针脚 1

12 -

未占用

13 -	副驾驶员车门闭锁单元控制端，连接到 副驾驶员车门闭锁单元 -VX22- ，插头 T8v/2，针脚 2

14 -	CAN 总线，低位（舒适 / 便捷系统）

15 -	CAN 总线，高位（舒适 / 便捷系统）

16 -

未占用

17 -

未占用

18 -

未占用

19 -

接线柱 30a

20 -

接线柱 31

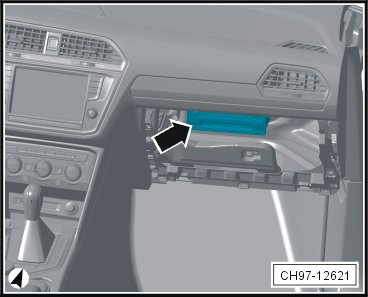

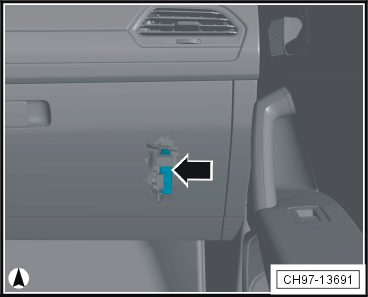

电子通讯信息设备 1 控制单元 -J794- （用于 MIB Standard Navi Gen2） 安装位置 - 在仪表板右侧，手套箱内 -箭头-

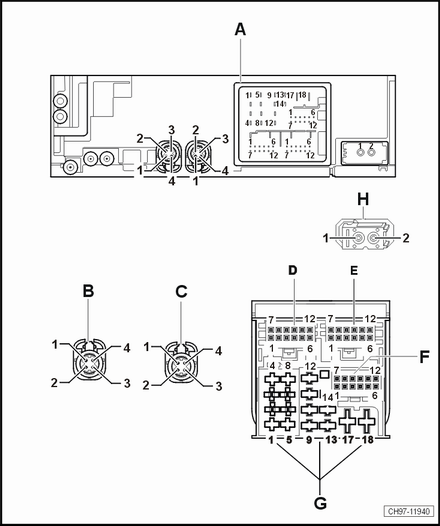

插头连接

A -	电子通讯信息设备 1 控制单元 -J794-

B -	5 芯插头连接 -T5m- ，黄色，电子通讯信息设备 1 控制单元插头

1 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/4，针脚 4

2 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/3，针脚 3

3 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/2，针脚 2

4 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/1，针脚 1

5 -	屏蔽线，连接到 USB 接口 1 -U41- ，插头 T7b/5s，针脚 5s

C -	5 芯插头连接 -T5ac- ，紫色，电子通讯信息设备 1 控制单元插头

1 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T5ad/4，针脚 4

2 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T5ad/3，针脚 3

3 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T5ad/2，针脚 2

4 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T5ad/1，针脚 1

5 -	屏蔽线，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T5ad/5s，针脚 5s

D -	12 芯插头连接 -T12a- ，蓝色，电子通讯信息设备 1 控制单元插头

q	用于 CNS 2.0（Entry Navi） → 车锚

1 -	电话话筒 +，连接到 内部话筒 -R74- ，插头 T2ac/2，针脚 2

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -	倒车摄像头信号（仅用于带倒车摄像机系统的汽车）

-	倒车摄像头信号（仅用于带周围环境摄像机的汽车），连接到 周围环境摄像机控制单元 -J928- ，插头 T2ei/1，针脚 1

7 -	电话话筒 -，连接到 内部话筒 -R74- ，插头 T2ac/1，针脚 1

8 -

未占用

9 -

未占用

10 -

未占用

11 -

未占用

12 -	倒车摄像头信号（仅用于带倒车摄像机系统的汽车）

-	倒车摄像头信号（仅用于带周围环境摄像机的汽车），连接到 周围环境摄像机控制单元 -J928- ，插头 T2ei/2，针脚 2

E -	12 芯插头连接 -T12m- ，绿色，电子通讯信息设备 1 控制单元插头

1 -	外部音源接头信号，连接到 外部音频源接口 -R199- ，插头 T4ad/2，针脚 2

2 -	外部音源接头接地，连接到 外部音频源接口 -R199- ，插头 T4ad/1，针脚 1

3 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/6，针脚 6

4 -	USB 接口 1 信号，连接到 USB 接口 1 -U41- ，插头 T7b/7，针脚 7

5 -

未占用

6 -

未占用

7 -	外部音源接头信号，连接到 外部音频源接口 -R199- ，插头 T4ad/3，针脚 3

8 -

屏蔽线

9 -

未占用

10 -

未占用

11 -

未占用

12 -

未占用

F -	12 芯插头连接 -T12j- ，灰色，电子通讯信息设备 1 控制单元插头

q	用于 CNS 2.0（Entry Navi） → 车锚

1 -

CAN 总线，高位

2 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T12k/11，针脚 11

3 -	数字式声音处理系统控制单元（依汽车装备而定），连接到 数字式声音处理系统控制单元 -J525- ，插头 T38a/38，针脚 38

-	多媒体交互系统诊断导线（依汽车装备而定）

4 -

未占用

5 -

未占用

6 -	CAN 总线，高位（信息娱乐系统）

7 -

CAN 总线，低位

8 -	前部信息显示和操作单元控制单元的显示单元信号，连接到 前部信息显示和操作单元控制单元的显示单元 -J685- ，插头 T12k/5，针脚 5

9 -

未占用

10 -

未占用

11 -

未占用

12 -	CAN 总线，低位（信息娱乐系统）

G -	18 芯插头连接 -T18b- ，（1-8 芯棕色，9-18 芯黑色），电子通讯信息设备 1 控制单元插头

q	用于 CNS 2.0（Entry Navi） → 车锚

1 -	右后扬声器控制端 +（仅用于带 8 个扬声器的汽车（8RM））

2 -	右前扬声器控制端 +（仅用于带 8 个扬声器的汽车（8RM））

3 -	左前扬声器控制端 +（仅用于带 8 个扬声器的汽车（8RM））

4 -	左后扬声器控制端 +（仅用于带 8 个扬声器的汽车（8RM））

5 -	右后扬声器控制端 -（仅用于带 8 个扬声器的汽车（8RM））

6 -	右前扬声器控制端 -（仅用于带 8 个扬声器的汽车（8RM））

7 -	左前扬声器控制端 -（仅用于带 8 个扬声器的汽车（8RM））

8 -	左后扬声器控制端 -（仅用于带 8 个扬声器的汽车（8RM））

9 -

未占用

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

17 -

接线柱 31

18 -

接线柱 30a

H -	2 芯插头连接 -T2eh- ，黑色，电子通讯信息设备 1 控制单元插头

1 -	光纤，连接到 组合仪表中的控制单元 -J285- ，插头 T2ga/2，针脚 2

2 -	光纤，连接到 数字式声音处理系统控制单元 -J525- ，插头 T2eg/1，针脚 1（用于带音响系统的汽车）

2 -	光纤，连接到 组合仪表中的控制单元 -J285- ，插头 T2ga/1，针脚 1（用于不带音响系统的汽车 / 自 2019 年 8 月起）

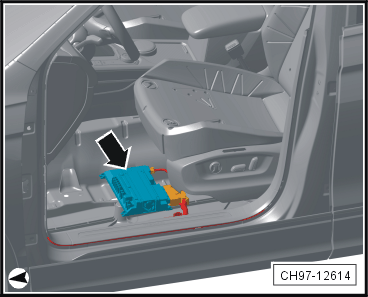

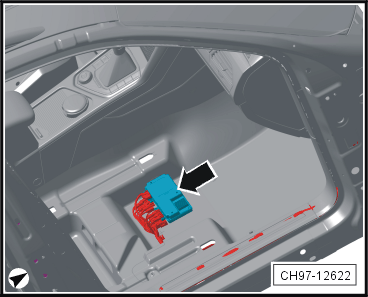

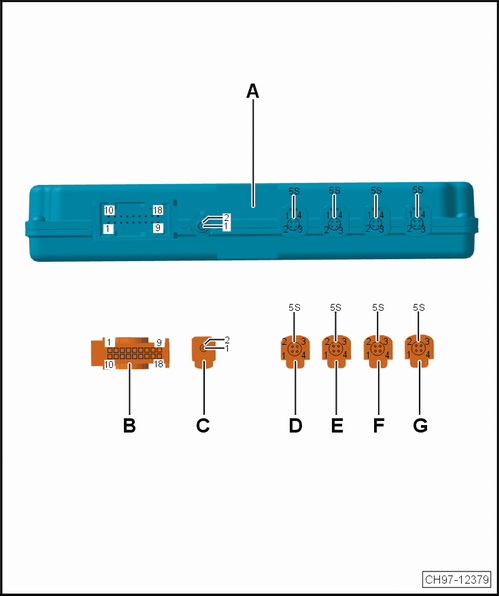

周围环境摄像机控制单元 -J928- （仅用于带周围环境摄像机的汽车） 安装位置 - 在副驾驶员侧脚垫下方-箭头-

插头连接

A -	周围环境摄像机控制单元 -J928-

B -	18 芯插头连接 -T18f- ，黑色，周围环境摄像机控制单元插头

1 -

接线柱 30a

2 -	CAN 总线，高位（低盘传感器）

3 -

未占用

4 -

未占用

5 -

未占用

6 -

未占用

7 -

未占用

8 -

未占用

9 -

未占用

10 -	CAN 总线，低位（低盘传感器）

11 -

未占用

12 -

接线柱 31

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

C -	2 芯插头连接 -T2ei- ，绿色，周围环境摄像机控制单元插头

1 -	视频信号输出，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T12a/6，针脚 6

2 -	视频信号输出接地，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T12a/12，针脚 12

D -	5 芯插头连接 -T5w- ，绿色，周围环境摄像机控制单元插头

1 -	左侧周围环境摄像机接地（截至 2019 年 8 月），连接到 左侧周围环境摄像机 -R244- ，针脚 4

-	左侧周围环境摄像机接地（自 2019 年 8 月起），连接到 左侧周围环境摄像机 -R244- ，针脚 1

2 -	左侧周围环境摄像机信号 -（截至 2019 年 8 月），连接到 左侧周围环境摄像机 -R244- ，针脚 3

-	左侧周围环境摄像机信号 -（自 2019 年 8 月起），连接到 左侧周围环境摄像机 -R244- ，针脚 4

3 -	左侧周围环境摄像机电源（截至 2019 年 8 月），连接到 左侧周围环境摄像机 -R244- ，针脚 2

-	左侧周围环境摄像机电源（自 2019 年 8 月起），连接到 左侧周围环境摄像机 -R244- ，针脚 3

4 -	左侧周围环境摄像机信号 +（截至 2019 年 8 月），连接到 左侧周围环境摄像机 -R244- ，针脚 1

-	左侧周围环境摄像机信号 +（自 2019 年 8 月起），连接到 左侧周围环境摄像机 -R244- ，针脚 2

5 -

未占用

E -	5 芯插头连接 -T5x- ，黑色，周围环境摄像机控制单元插头

1 -	右侧周围环境摄像机接地（截至 2019 年 8 月），连接到 右侧周围环境摄像机 -R245- ，针脚 4

-	右侧周围环境摄像机接地（自 2019 年 8 月起），连接到 右侧周围环境摄像机 -R245- ，针脚 1

2 -	右侧周围环境摄像机信号 -（截至 2019 年 8 月），连接到 右侧周围环境摄像机 -R245- ，针脚 3

-	右侧周围环境摄像机信号 -（自 2019 年 8 月起），连接到 右侧周围环境摄像机 -R245- ，针脚 4

3 -	右侧周围环境摄像机电源（截至 2019 年 8 月），连接到 右侧周围环境摄像机 -R245- ，针脚 2

-	右侧周围环境摄像机电源（自 2019 年 8 月起），连接到 右侧周围环境摄像机 -R245- ，针脚 3

4 -	右侧周围环境摄像机信号 +（截至 2019 年 8 月），连接到 右侧周围环境摄像机 -R245- ，针脚 1

-	右侧周围环境摄像机信号 +（自 2019 年 8 月起），连接到 右侧周围环境摄像机 -R245- ，针脚 2

5 -

未占用

F -	5 芯插头连接 -T5y- ，白色，周围环境摄像机控制单元插头

1 -	前部周围环境摄像机接地，连接到 前部周围环境摄像机 -R243- ，插头 T5am/4，针脚 4

2 -	前部周围环境摄像机信号 -，连接到 前部周围环境摄像机 -R243- ，插头 T5am/3，针脚 3

3 -	前部周围环境摄像机电源，连接到 前部周围环境摄像机 -R243- ，插头 T5am/2，针脚 2

4 -	前部周围环境摄像机信号 +，连接到 前部周围环境摄像机 -R243- ，插头 T5am/1，针脚 1

5 -

未占用

G -	5 芯插头连接 -T5z- ，蓝色，周围环境摄像机控制单元插头

1 -	后部周围环境摄像机接地，连接到 后部周围环境摄像机 -R246- ，插头 T5ab/4，针脚 4

2 -	后部周围环境摄像机信号 -，连接到 后部周围环境摄像机 -R246- ，插头 T5ab/3，针脚 3

3 -	后部周围环境摄像机电源，连接到 后部周围环境摄像机 -R246- ，插头 T5ab/2，针脚 2

4 -	后部周围环境摄像机信号 +，连接到 后部周围环境摄像机 -R246- ，插头 T5ab/1，针脚 1

5 -

未占用

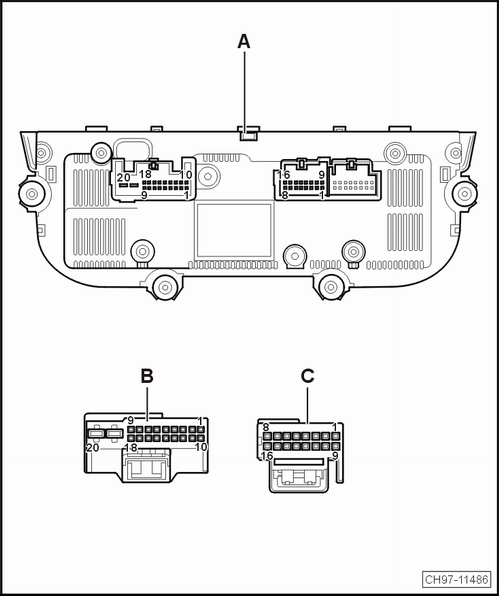

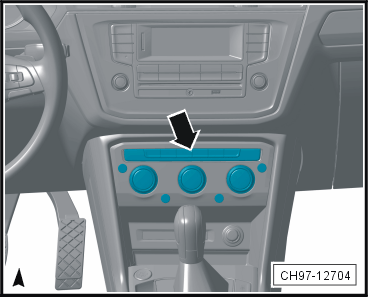

空调器控制单元 -J301- （仅用于带电动调节风门的空调器） 安装位置 - 在仪表板中部 -箭头-

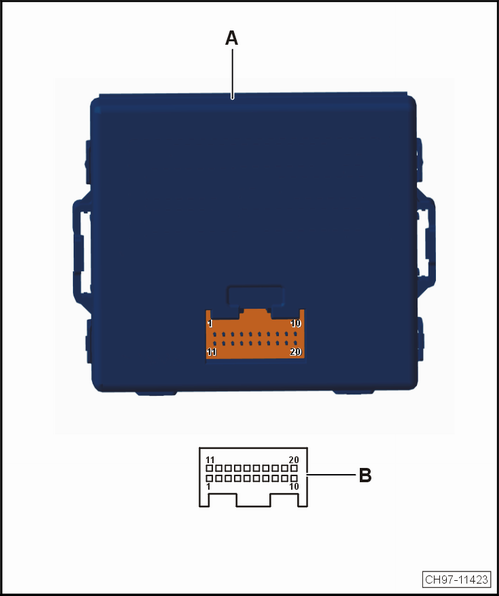

插头连接

A -	空调器控制单元 -J301-

B -	20 芯插头连接 -T20f- ，黑色，空调器控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -	CAN 总线，高位（舒适 / 便捷系统）

6 -	CAN 总线，低位（舒适 / 便捷系统）

7 -

未占用

8 -

未占用

9 -

未占用

10 -	空调器继电器控制端（自 2018 年 7 月起）

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -

LIN 总线

17 -

未占用

18 -	空调压缩机调节阀控制端（截至 2018 年 7 月），连接到 空调压缩机调节阀 -N280- ，插头 T2bb/2，针脚 2

-	空调压缩机调节阀控制端（自 2018 年 7 月起），连接到 空调压缩机调节阀 -N280- ，插头 T2bb/1，针脚 1

19 -

接线柱 31

20 -

接线柱 30a

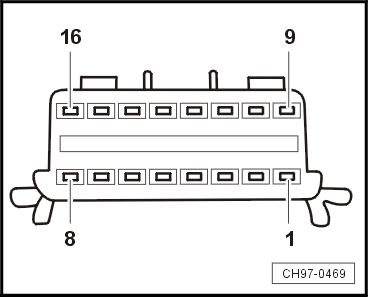

C -	16 芯插头连接 -T16e- ，黑色，空调器控制单元插头

1 -	风门伺服马达电位计电源（5 伏）

2 -	温度风门伺服马达电位计信号，连接到 温度风门伺服电机电位计 -G92- ，插头 T6u/2，针脚 2

3 -	气流分配风门伺服马达电位计信号，连接到 气流分配风门伺服电机电位计 -G645- ，插头 T6s/2，针脚 2

4 -

未占用

5 -	温度风门伺服马达控制端，连接到 温度风门伺服电机 -V68- ，插头 T6u/6，针脚 6

6 -	温度风门伺服马达控制端，连接到 温度风门伺服电机 -V68- ，插头 T6u/5，针脚 5

7 -	气流分配风门伺服马达控制端，连接到 气流分配风门伺服电机 -V428- ，插头 T6s/5，针脚 5

8 -	气流分配风门伺服马达控制端，连接到 气流分配风门伺服电机 -V428- ，插头 T6s/6，针脚 6

9 -	车内空气循环风门伺服马达控制端，连接到 车内空气循环风门伺服电机 -V113- ，插头 T6y/5，针脚 5

10 -	车内空气循环风门伺服马达控制端，连接到 车内空气循环风门伺服电机 -V113- ，插头 T6y/6，针脚 6

11 -	蒸发器温度传感器信号，连接到 蒸发器温度传感器 -G308- ，插头 T2ba/2，针脚 2

12 -

未占用

13 -

未占用

14 -

传感器内部接地

15 -

未占用

16 -

未占用

全自动空调控制单元 -J255- （仅适用于带全自动空调的汽车） 安装位置 - 在仪表板中部 -箭头-

插头连接

A -	全自动空调控制单元 -J255-

B -	20 芯插头连接 -T20c- ，黑色，在全自动空调控制单元上 A 号位

1 -	日照光电传感器信号，连接到 阳光照射光电传感器 -G107- ，插头 T6x/4，针脚 4

2 -

未占用

3 -	日照光电传感器 2 信号，连接到 日照光电传感器 2 -G134- ，插头 T6x/3，针脚 3

4 -

未占用

5 -	CAN 总线，高位（舒适 / 便捷系统）

6 -	CAN 总线，低位（舒适 / 便捷系统）

7 -	全自动空调装置冷却液截止阀控制端（用于带混合动力驱动的汽车），连接到 全自动空调装置冷却液截止阀 -N422- ，插头 T2fo/1，针脚 1

8 -

未占用

9 -	日照光电传感器电源（5 伏），连接到 阳光照射光电传感器 -G107- ，插头 T6x/1，针脚 1

10 -	至暖风/空调器的制冷剂截止阀控制端（用于带混合动力驱动的汽车），连接到 至暖风/空调器的制冷剂截止阀 -N541- ，插头 T2fp/1，针脚 1

-	空调器继电器控制端（用于不带混合动力驱动的汽车,自 2018 年 7 月起）

11 -	后部出风口温度传感器信号，连接到 后部出风口温度传感器 -G174- ，插头 T2dk/2，针脚 2

12 -

未占用

13 -	左前仪表板出风口温度传感器信号，连接到 左前仪表板出风口温度传感器 -G385- ，插头 T2u/2，针脚 2

14 -	右前仪表板出风口温度传感器信号，连接到 右前仪表板出风口温度传感器 -G386- ，插头 T2by/2，针脚 2

15 -	LIN 总线（用于带混合动力驱动的汽车），连接到 后部空调操作和显示单元 -E265- ，插头 T6aj/1，针脚 1

16 -

LIN 总线

17 -

传感器内部接地

18 -	空调压缩机调节阀控制端（截至 2018 年 7 月），连接到 空调压缩机调节阀 -N280- ，插头 T2bb/2，针脚 2

-	空调压缩机调节阀控制端（用于不带混合动力驱动的汽车,自 2018 年 7 月起），连接到 空调压缩机调节阀 -N280- ，插头 T2bb/1，针脚 1

-	空调器继电器控制端（用于带混合动力驱动的汽车）

19 -

接线柱 31

20 -

接线柱 30a

C -	16 芯插头连接 -T16h- ，黑色，在全自动空调控制单元上 B 号位

1 -	风门伺服马达内的电位计电源（5 伏）

2 -	左侧温度风门伺服马达电位计信号，连接到 左侧温度风门伺服电机电位计 -G220- ，插头 T6m/2，针脚 2

3 -	右侧温度风门伺服马达电位计信号，连接到 右侧温度风门伺服电机电位计 -G221- ，插头 T6n/2，针脚 2

4 -	除霜风门伺服马达电位计信号，连接到 除霜风门伺服电机电位计 -G135- ，插头 T6c/2，针脚 2

5 -	前部气流分配风门伺服马达电位计信号，连接到 前部气流分配风门伺服电机电位计 -G642- ，插头 T6q/2，针脚 2

6 -

未占用

7 -	新鲜空气 - 车内空气循环 - 速滞压力风门伺服马达电位计信号，连接到 新鲜空气 - 车内空气循环 - 速滞压力风门伺服电机电位计 -G644- ，插头 T6p/2，针脚 2

8 -	脚部空间出风口温度传感器信号，连接到 脚部空间出风口温度传感器 -G192- ，插头 T2as/2，针脚 2

9 -

未占用

10 -

未占用

11 -	蒸发器温度传感器信号，连接到 蒸发器温度传感器 -G308- ，插头 T2at/2，针脚 2

12 -	后部温度风门伺服电机电位计，连接到 后部温度风门伺服电机电位计 -G479- ，插头 T6i/2，针脚 2

13 -

未占用

14 -

传感器内部接地

15 -

未占用

16 -

未占用

D -	16 芯插头连接 -T16j- ，棕色，在全自动空调控制单元上 C 号位

1 -	左侧温度风门伺服电机控制端，连接到 左侧温度风门伺服电机 -V158- ，插头 T6m/6，针脚 6

2 -	左侧温度风门伺服电机控制端，连接到 左侧温度风门伺服电机 -V158- ，插头 T6m/5，针脚 5

3 -	除霜风门伺服电机控制端，连接到 除霜风门伺服电机 -V107- ，插头 T6c/5，针脚 5

4 -	除霜风门伺服电机控制端，连接到 除霜风门伺服电机 -V107- ，插头 T6c/6，针脚 6

5 -	前侧气流分配风门伺服电机控制端，连接到 前侧气流分配风门伺服电机 -V426- ，插头 T6q/6，针脚 6

6 -	前侧气流分配风门伺服电机控制端，连接到 前侧气流分配风门伺服电机 -V426- ，插头 T6q/5，针脚 5

7 -

未占用

8 -

未占用

9 -	新鲜空气 / 车内空气循环 / 速滞压力风门伺服电机控制端，连接到 新鲜空气 / 车内空气循环 / 速滞压力风门伺服电机 -V425- ，插头 T6p/5，针脚 5

10 -	新鲜空气 / 车内空气循环 / 速滞压力风门伺服电机控制端，连接到 新鲜空气/车内空气循环/速滞压力风门伺服电机 -V425- ，插头 T6p/6，针脚 6

11 -	右侧温度风门伺服电机控制端，连接到 右侧温度风门伺服电机 -V159- ，插头 T6n/5，针脚 5

12 -	右侧温度风门伺服电机控制端，连接到 右侧温度风门伺服电机 -V159- ，插头 T6n/6，针脚 6

13 -

未占用

14 -

未占用

15 -	后部温度风门伺服电机控制端，连接到 后部温度风门伺服电机 -V137- ，插头 T6i/6，针脚 6

16 -	后部温度风门伺服电机控制端，连接到 后部温度风门伺服电机 -V137- ，插头 T6i/5，针脚 5

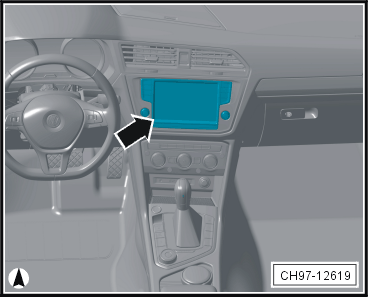

前部信息显示和操作单元控制单元的显示单元 -J685- （仅用于带导航系统的汽车 / 用于 MIB Standard Navi Gen2） 安装位置 - 在仪表板中部 -箭头-

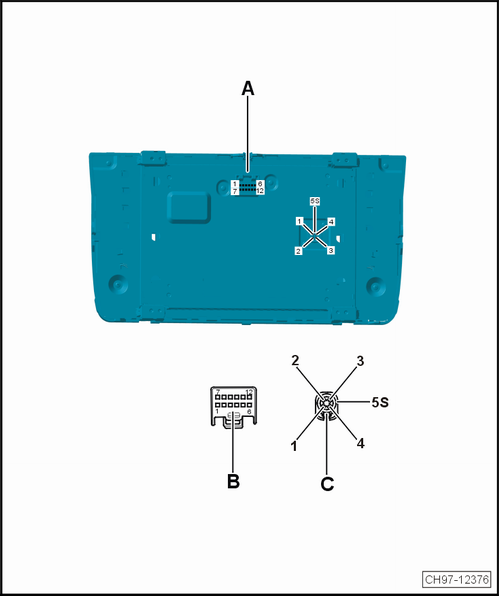

插头连接

A -	前部信息显示和操作单元控制单元的显示单元 -J685-

B -	12 芯插头连接 -T12k- ，黑色，前部信息显示和操作单元控制单元的显示单元插头

1 -

接线柱 30a

2 -

未占用

3 -	CAN 总线，高位（信息娱乐系统）

4 -

未占用

5 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T12j/8，针脚 8

6 -

未占用

7 -

接线柱 31

8 -

未占用

9 -	CAN 总线，低位（信息娱乐系统）

10 -

未占用

11 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T12j/2，针脚 2

12 -

未占用

C -	5 芯插头连接 -T5ad- ，黑色，前部信息显示和操作单元控制单元的显示单元插头

1 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T5ac/4，针脚 4

2 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T5ac/3，针脚 3

3 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T5ac/2，针脚 2

4 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T5ac/1，针脚 1

5 -	屏蔽线，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T5ac/5s，针脚 5s

驾驶员辅助系统的前部摄像机 -R242- （仅适用于带驾驶辅助特殊装备的汽车，截至 2019 年 8 月） 安装位置 - 在前风挡玻璃上部中间 -箭头-

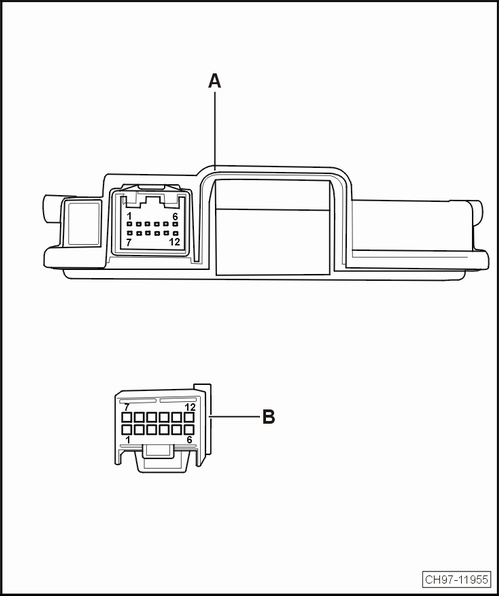

插头连接

A -	驾驶员辅助系统的前部摄像机 -R242-

B -	12 芯插头连接 -T12g- ，黑色，驾驶员辅助系统的前部摄像机插头

1 -	车距调节控制单元信号（仅用于带自动车距控制（ADR）的汽车），连接到 车距调节控制单元 -J428- ，插头 T7a/6，针脚 6

2 -	CAN 总线，低位（扩展型 CAN 总线）

3 -

未占用

4 -	车道保持辅助系统的前窗玻璃加热装置控制端，连接到 用于车道保持辅助系统的前窗玻璃加热装置 -Z67- ，插头 T2ct/1，针脚 1

5 -

接线柱 31

6 -

接线柱 15a

7 -	车距调节控制单元信号（仅用于带自动车距控制（ADR）的汽车），连接到 车距调节控制单元 -J428- ，插头 T7a/5，针脚 5

8 -	CAN 总线，高位（扩展型 CAN 总线）

9 -

未占用

10 -	车道保持辅助系统的前窗玻璃加热装置控制端，连接到 用于车道保持辅助系统的前窗玻璃加热装置 -Z67- ，插头 T2ct/2，针脚 2

11 -

未占用

12 -

未占用

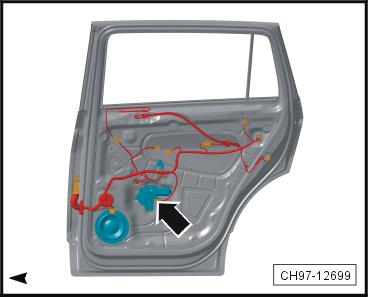

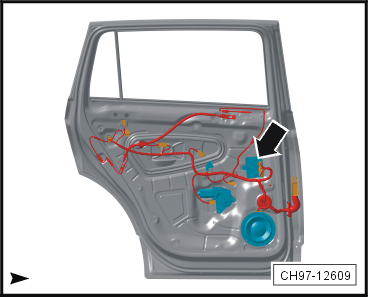

右后车门控制单元 -J389- （仅用于带氛围灯型号 1 的汽车） 安装位置 - 在右后车门上 -箭头-

插头连接

A -	右后车门控制单元 -J389-

B -	6 芯插头连接 -T6k- ，黑色，右后车门控制单元插头

1 -

未占用

2 -

未占用

3 -	后右车窗升降器电机控制端，连接到 后右车窗升降器电机 -V27- ，插头 T3ao/3，针脚 3

4 -

未占用

5 -

未占用

6 -	后右车窗升降器电机控制端，连接到 后右车窗升降器电机 -V27- ，插头 T3ao/2，针脚 2

C -	20 芯插头连接 -T20i- ，黑色，右后车门控制单元插头

1 -	副驾驶员侧后部车门外把手照明灯控制端，连接到 副驾驶员侧后部车门外把手照明灯 -L286- ，插头 T2eq/2，针脚 2

2 -

未占用

3 -

未占用

4 -

未占用

5 -	右后车门接触开关信号，连接到 右后车门接触开关 -F11- ，插头 T8x/5，针脚 5

6 -	右后车门闭锁单元信号，连接到 右后车门闭锁单元 -VX24- ，插头 T8x/4，针脚 4

7 -

接地

8 -

未占用

9 -

未占用

10 -

LIN 总线

11 -	右后车门闭锁单元控制端，连接到 右后车门闭锁单元 -VX24- ，插头 T8x/1，针脚 1

12 -	右后车门闭锁单元控制端，连接到 右后车门闭锁单元 -VX24- ，插头 T8x/3，针脚 3

13 -	右后车门闭锁单元控制端，连接到 右后车门闭锁单元 -VX24- ，插头 T8x/2，针脚 2

14 -

未占用

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

19 -

接线柱 30a

20 -

接线柱 31

D -	16 芯插头连接 -T16n- ，黑色，右后车门控制单元插头

1 -	右后侧车门内把手照明灯泡控制端，连接到 右后侧车门内把手照明灯泡 -L134- ，插头 T2cp/2，针脚 2

2 -	按钮照明控制端，连接到 右后车门车窗升降器开关 -E54- ，插头 T4b/4，针脚 4

3 -	右后车门背景照明灯控制端

4 -

未占用

5 -

未占用

6 -

未占用

7 -

未占用

8 -

未占用

9 -	右后车门车窗升降器开关信号，连接到 右后车门车窗升降器开关 -E54- ，插头 T4b/3，针脚 3

10 -

未占用

11 -

未占用

12 -	右后登车照明灯控制端，连接到 右后登车照明灯 -W34- ，插头 T2cL/2，针脚 2

13 -

内部接地

14 -

未占用

15 -

未占用

16 -

未占用

右后车门控制单元 -J389- （依汽车装备而定） 安装位置 - 在右后车门上 -箭头-

插头连接

A -	右后车门控制单元 -J389-

B -	10 芯插头连接 -T10x- ，黑色，右后车门控制单元插头

1 -

未占用

2 -

接线柱 30a

3 -

接线柱 31

4 -	右后车门车窗升降器开关接地，连接到 右后车门车窗升降器开关 -E54- ，插头 T4b/1，针脚 1

5 -

未占用

6 -	右后车门车窗升降器开关信号，连接到 右后车门车窗升降器开关 -E54- ，插头 T4b/3，针脚 3

7 -

LIN 总线

8 -

未占用

9 -

未占用

10 -

未占用

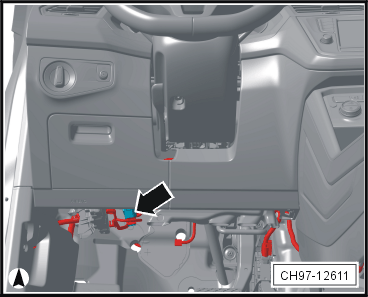

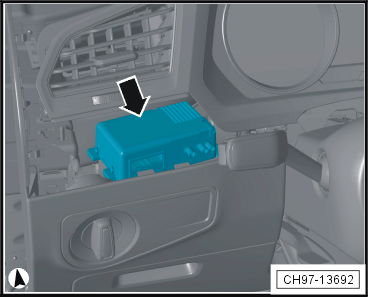

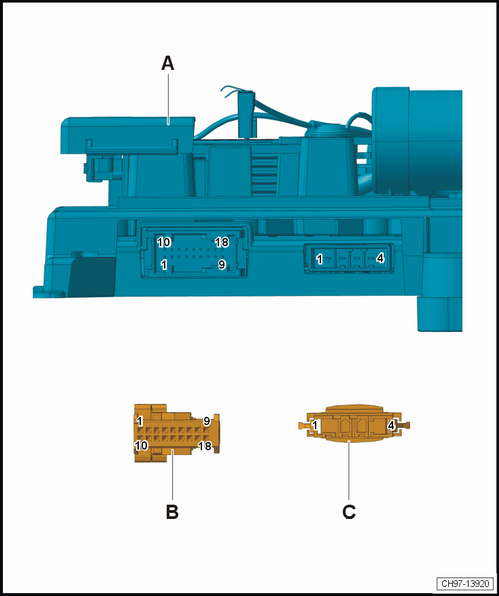

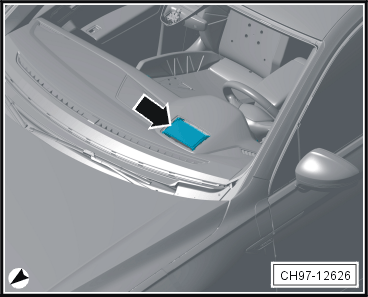

前窗玻璃投影（平视显示器）控制单元 -J898- （仅用于带前窗玻璃投影的汽车） 安装位置 - 在仪表板左侧-箭头-

插头连接

A -	前窗玻璃投影（平视显示器）控制单元 -J898-

B -	18 芯插头连接 -T18d- ，白色，前窗玻璃投影（平视显示器）控制单元插头

1 -

接线柱 30a

2 -	显示屏打开 / 关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/1，针脚 1

3 -

未占用

4 -

未占用

5 -	前窗玻璃投影（平视显示）按钮信号，连接到 前窗玻璃投影（平视显示）按钮 -E736- ，插头 T6aa/5，针脚 5

6 -	前窗玻璃投影（平视显示）按钮信号，连接到 前窗玻璃投影（平视显示）按钮 -E736- ，插头 T6aa/4，针脚 4

7 -	前窗玻璃投影（平视显示）按钮信号，连接到 前窗玻璃投影（平视显示）按钮 -E736- ，插头 T6aa/2，针脚 2

8 -	前窗玻璃投影（平视显示）按钮信号，连接到 前窗玻璃投影（平视显示）按钮 -E736- ，插头 T6aa/3，针脚 3

9 -

接线柱 31

10 -

接线柱 30a

11 -	显示屏打开/关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/4，针脚 4

12 -	显示屏打开/关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/3，针脚 3

13 -	显示屏打开/关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/5，针脚 5

14 -	显示屏打开/关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/6，针脚 6

15 -	显示屏打开/关闭电机信号，连接到 显示屏打开/关闭电机 -V301- ，插头 T6ac/2，针脚 2

16 -	CAN 总线，低位（舒适 / 便捷系统）

17 -	CAN 总线，高位（舒适 / 便捷系统）

18 -

接线柱 31

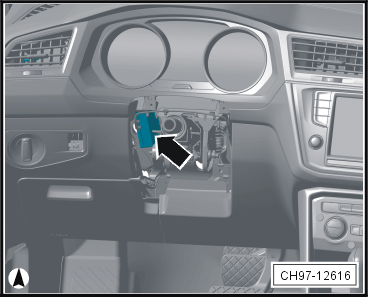

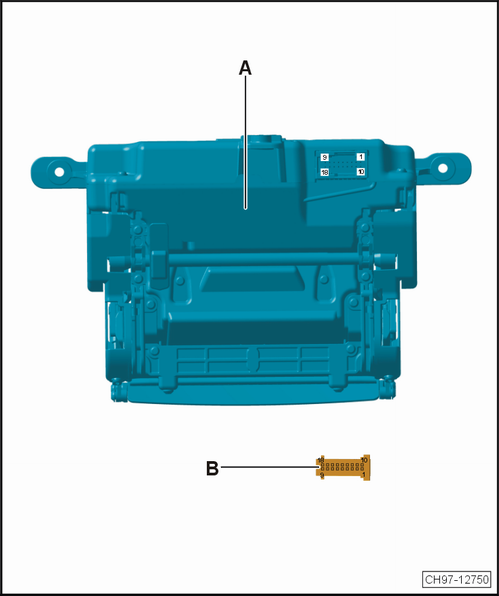

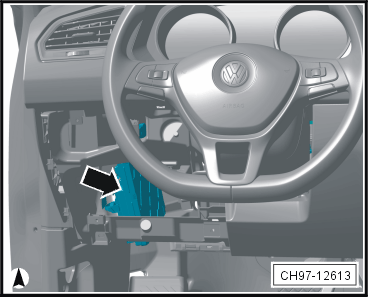

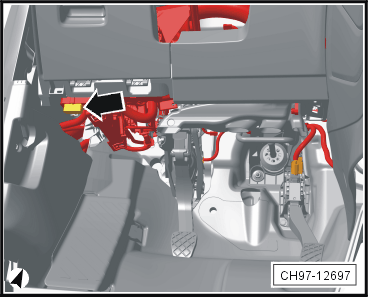

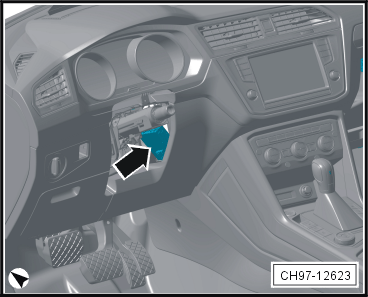

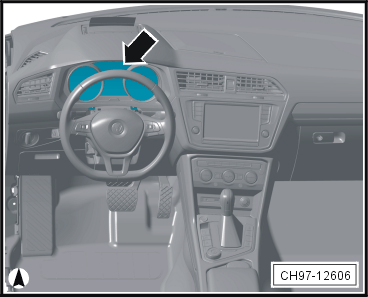

仪表板中的控制单元 -J285- 安装位置（依汽车装备而定） - 在仪表板左侧 -箭头-

插头连接（依汽车装备而定）

A -	仪表板中的控制单元 -J285-

B -	18 芯插头连接 -T18e- ，黑色，仪表板中的控制单元插头

1 -

接线柱 30a

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -

未占用

7 -

未占用

8 -	防盗锁止系统识读线圈信号，连接到 防盗锁止系统读出线圈 -D2- ，插头 T2z/2，针脚 2

9 -	防盗锁止系统识读线圈信号，连接到 防盗锁止系统读出线圈 -D2- ，插头 T2z/1，针脚 1

10 -

接线柱 31

11 -

燃油存量传感器接地

12 -	附加油箱的燃油表传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 附加油箱的燃油表传感器 -G292- ，插头 T3a/3，针脚 3

-	燃油表传感器 2 信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 2 -G169- ，插头 T6av/6，针脚 6

13 -	附加油箱的燃油表传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 附加油箱的燃油表传感器 -G292- ，插头 T3a/2，针脚 2

-	燃油表传感器 2 信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 2 -G169- ，插头 T6av/4，针脚 4

14 -	燃油存量传感器信号（仅用于带前轮驱动的汽车），连接到 燃油表传感器 -G- ，插头 T5k/4，针脚 4

-	燃油存量传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 燃油表传感器 -G- ，插头 T3j/3，针脚 3

-	燃油存量传感器信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 -G- ，插头 T6av/5，针脚 5

15 -	燃油存量传感器电源（仅用于带前轮驱动的汽车），连接到 燃油表传感器 -G- ，插头 T5k/3，针脚 3

-	燃油存量传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 燃油表传感器 -G- ，插头 T3j/2，针脚 2

-	燃油存量传感器信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 -G- ，插头 T6av/3，针脚 3

16 -

未占用

17 -	CAN 总线，低位（舒适 / 便捷系统）

18 -	CAN 总线，高位（舒适 / 便捷系统）

安装位置（依汽车装备而定 ） - 在仪表板左侧 -箭头-

插头连接（依汽车装备而定）

A -	仪表板中的控制单元 -J285-

B -	2 芯插头连接 -T2ga- ，黑色，仪表板中的控制单元插头

1 -	光纤（用于带音响系统的汽车），连接到 数字式声音处理系统控制单元 -J525- ，插头 T2eg/2，针脚 2

-	光纤（用于不带音响系统的汽车 / 自 2019 年 8 月起），连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T2eh/2，针脚 2

2 -	光纤，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T2eh/1，针脚 1

C -	18 芯插头连接 -T18e- ，黑色，仪表板中的控制单元插头

1 -

接线柱 30a

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -

未占用

7 -

未占用

8 -	防盗锁止系统识读线圈信号，连接到 防盗锁止系统读出线圈 -D2- ，插头 T2z/2，针脚 2

9 -	防盗锁止系统识读线圈信号，连接到 防盗锁止系统读出线圈 -D2- ，插头 T2z/1，针脚 1

10 -

接线柱 31

11 -

燃油存量传感器接地

12 -	附加油箱的燃油表传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 附加油箱的燃油表传感器 -G292- ，插头 T3a/3，针脚 3

-	燃油表传感器 2 信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 2 -G169- ，插头 T6av/6，针脚 6

13 -	附加油箱的燃油表传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 附加油箱的燃油表传感器 -G292- ，插头 T3a/2，针脚 2

-	燃油表传感器 2 信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 2 -G169- ，插头 T6av/4，针脚 4

14 -	燃油存量传感器信号（仅用于带前轮驱动的汽车），连接到 燃油表传感器 -G- ，插头 T5k/4，针脚 4

-	燃油存量传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 燃油表传感器 -G- ，插头 T3j/3，针脚 3

-	燃油存量传感器信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 -G- ，插头 T6av/5，针脚 5

15 -	燃油存量传感器电源（仅用于带前轮驱动的汽车），连接到 燃油表传感器 -G- ，插头 T5k/3，针脚 3

-	燃油存量传感器信号（用于带发动机型号代码 CUGA 的汽车），连接到 燃油表传感器 -G- ，插头 T3j/2，针脚 2

-	燃油存量传感器信号（用于带发动机型号代码 DKX 的汽车），连接到 燃油表传感器 -G- ，插头 T6av/3，针脚 3

16 -	多媒体交互系统，诊断导线

17 -	CAN 总线，低位（舒适 / 便捷系统）

18 -	CAN 总线，高位（舒适 / 便捷系统）

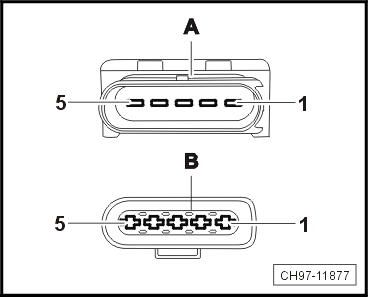

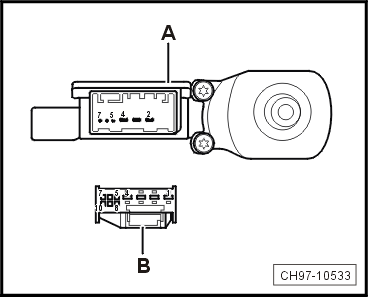

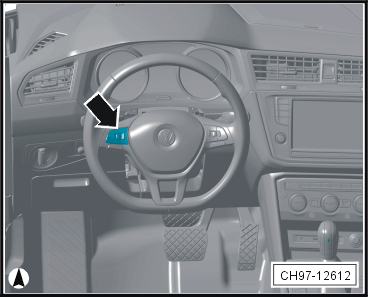

多功能方向盘控制单元 -J453- 安装位置 - 在方向盘内 -箭头-

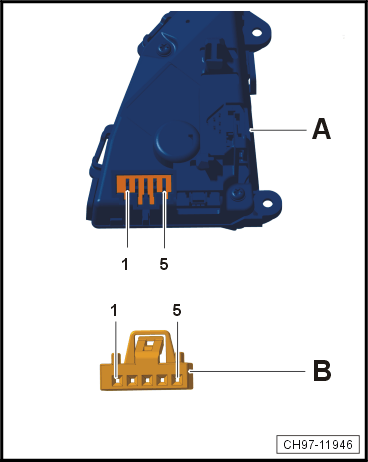

插头连接

A -	多功能方向盘控制单元 -J453-

B -	5 芯插头连接 -T5e- ，黑色，多功能方向盘控制单元插头

1 -

接地

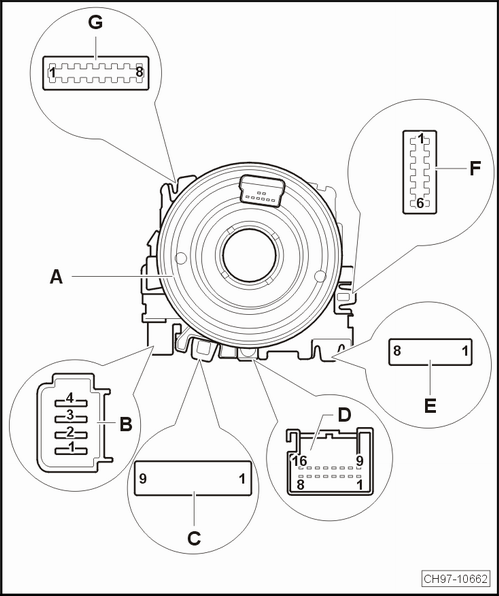

2 -	接线柱 30，连接到 安全气囊卷簧和带滑环的复位环 -F138- ，插头 T12b/10，针脚 10

3 -	LIN 总线，连接到 安全气囊卷簧和带滑环的复位环 -F138- ，插头 T12b/9，针脚 9

4 -

未占用

5 -	GRA 按钮信号，连接到 安全气囊卷簧和带滑环的复位环 -F138- ，插头 T12b/11，针脚 11

燃油泵控制单元 -J538- 安装位置（用于不带混合动力驱动的汽车） - 在右后座垫下方燃油箱上 -箭头-

安装位置（用于带混合动力驱动的汽车） - 在燃油箱上 -箭头-

插头连接

A -	燃油泵控制单元 -J538-

B -	5 芯插头连接 -T5c- ，黑色，燃油泵控制单元插头

1 -	燃油泵 +（仅用于带 1.4 升发动机的汽车 / 仅用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKX 的汽车），连接到 预供给燃油泵 -G6- ，插头 T5k/1，针脚 1

-	燃油泵 +（仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车），连接到 预供给燃油泵 -G6- ，插头 T2bs/1，针脚 1

2 -	燃油泵 -（仅用于带 1.4 升发动机的汽车，仅用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车），连接到 预供给燃油泵 -G6- ，插头 T5k/5，针脚 5

-	燃油泵 -（仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车），连接到 预供给燃油泵 -G6- ，插头 T2bs/2，针脚 2

3 -

接线柱 87a

4 -

接线柱 31

5 -	燃油泵控制信号（用于带发动机型号代码 CSSA 的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/10，针脚 10

-	燃油泵控制信号（仅用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车/ 用于带发动机型号代码 DKX 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/9，针脚 9

-	燃油泵控制信号（用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/19，针脚 19

-	燃油泵控制信号（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/48，针脚 48

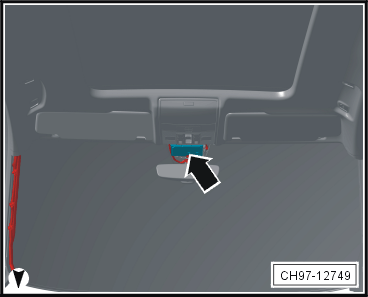

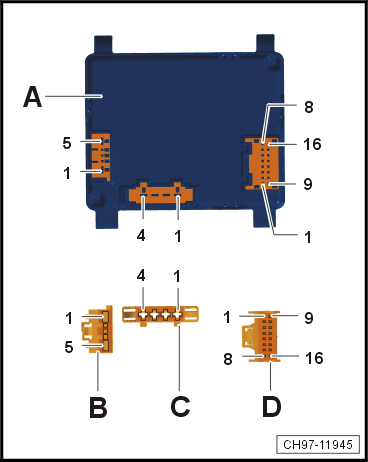

滑动天窗控制单元 -J245- （仅用于带全景滑动天窗的汽车） 安装位置 - 在车顶后部中间 -箭头-

插头连接

A -	滑动天窗控制单元 -J245-

B -	5 芯插头连接 -T5ar- ，黑色，滑动天窗控制单元插头

1 -

接线柱 31

2 -

未占用

3 -	CAN 总线，高位（舒适 / 便捷系统）

4 -	CAN 总线，低位（舒适 / 便捷系统）

5 -

接线柱 30a

C -	4 芯插头连接 -T4bc- ，黑色，滑动天窗控制单元插头

1 -	滑动天窗卷帘电机控制端，连接到 滑动天窗卷帘电机 -V260- ，插头 T8e/8，针脚 8

2 -	滑动天窗卷帘电机控制端，连接到 滑动天窗卷帘电机 -V260- ，插头 T8e/4，针脚 4

3 -	滑动天窗电机控制端，连接到 滑动天窗电机 -V1- ，插头 T8c/8，针脚 8

4 -	滑动天窗电机控制端，连接到 滑动天窗电机 -V1- ，插头 T8c/4，针脚 4

D -	16 芯插头连接 -T16m- ，棕色，滑动天窗控制单元插头

1 -	滑动天窗电机信号，连接到 滑动天窗电机 -V1- ，插头 T8c/1，针脚 1

2 -	滑动天窗电机信号，连接到 滑动天窗电机 -V1- ，插头 T8c/6，针脚 6

3 -	滑动天窗电机内部接地

4 -	滑动天窗开关信号，连接到 滑动天窗开关 -E8- ，插头 T5aq/3，针脚 3

5 -	天窗卷帘按钮 1 信号，连接到 天窗卷帘按钮 1 -E584- ，插头 T4bg/1，针脚 1

6 -

开关内部接地

7 -

未占用

8 -

未占用

9 -	滑动天窗卷帘电机信号，连接到 滑动天窗卷帘电机 -V260- ，插头 T8e/1，针脚 1

10 -	滑动天窗卷帘电机信号，连接到 滑动天窗卷帘电机 -V260- ，插头 T8e/6，针脚 6

11 -

滑动天窗电机电源

12 -	滑动天窗开关信号，连接到 滑动天窗开关 -E8- ，插头 T5aq/2，针脚 2

13 -

未占用

14 -

未占用

15 -

未占用

16 -

滑动天窗开关照明

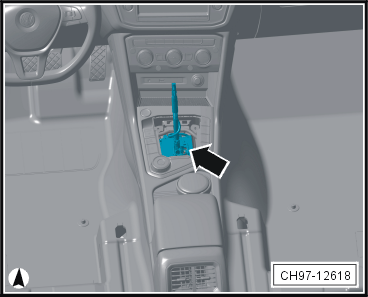

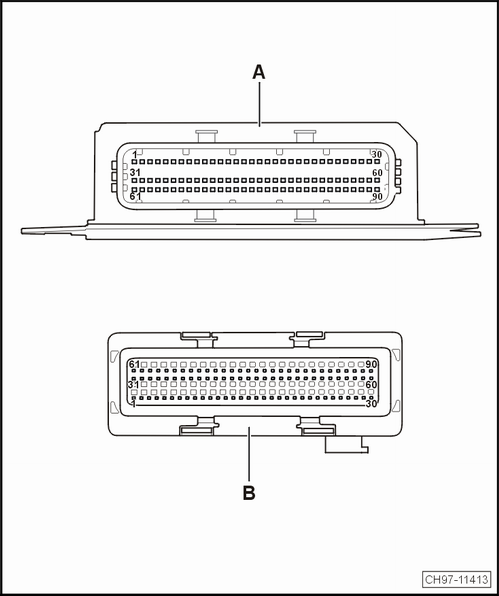

安全气囊控制单元 -J234- 安装位置 - 在换档杆前方中央通道上 -箭头-

插头连接

A -	安全气囊控制单元 -J234-

B -	90 芯插头连接 -T90a- ，黄色，安全气囊控制单元插头

1 -

未占用

2 -

未占用

3 -	副驾驶员侧座椅占用传感器信号，连接到 副驾驶员侧座椅占用传感器 -G128- ，插头 T2bk/2，针脚 2

4 -

未占用

5 -	副驾驶员侧安全带开关，第 2 排座椅信号（用于带前后安全带报警的汽车），连接到 副驾驶员侧安全带开关，第 2 排座椅 -F392- ，插头 T2ey/1，针脚 1

6 -

未占用

7 -	驾驶员侧安全带开关，第 2 排座椅信号（用于带前后安全带报警的汽车），连接到 驾驶员侧安全带开关，第 2 排座椅 -F390- ，插头 T2ez/1，针脚 1

8 -

未占用

9 -	中间安全带开关，第 2 排座椅信号（用于带前后安全带报警的汽车），连接到 中间安全带开关，第 2 排座椅 -F391- ，插头 T2fa/1，针脚 1

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

17 -	碰撞信号 +（用于带混合动力驱动的汽车），连接到 混合动力蓄电池单元 -AX1- ，插头 T14j/3，针脚 3

18 -	碰撞信号 -（用于带混合动力驱动的汽车），连接到 混合动力蓄电池单元 -AX1- ，插头 T14j/12，针脚 12

19 -

未占用

20 -

未占用

21 -	副驾驶员侧后部安全带拉紧器引爆装置控制端（仅用于带后部安全带拉紧器的汽车），连接到 副驾驶员侧后部安全带拉紧器引爆装置 -N197- ，插头 T2dj/2，针脚 2

22 -	副驾驶员侧后部安全带拉紧器引爆装置控制端（仅用于带后部安全带拉紧器的汽车），连接到 副驾驶员侧后部安全带拉紧器引爆装置 -N197- ，插头 T2dj/1，针脚 1

23 -	副驾驶员侧头部安全气囊引爆装置控制端（仅适用于带头部安全气囊的汽车），连接到 副驾驶员侧头部安全气囊引爆装置 -N252- ，插头 T2aL/1，针脚 1

24 -	副驾驶员侧头部安全气囊引爆装置控制端（仅适用于带头部安全气囊的汽车），连接到 副驾驶员侧头部安全气囊引爆装置 -N252- ，插头 T2aL/2，针脚 2

25 -	副驾驶员侧安全气囊引爆装置控制端（自 2018 年 1 月起），连接到 副驾驶员侧安全气囊引爆装置 1 -N131- ，插头 T3bd/2，针脚 2

-	副驾驶员侧安全气囊引爆装置控制端（截至 2018 年 1 月），连接到 副驾驶员侧安全气囊引爆装置 1 -N131- ，插头 T2s/2，针脚 2

26 -	副驾驶员侧安全气囊引爆装置控制端（截至 2018 年 1 月），连接到 副驾驶员侧安全气囊引爆装置 1 -N131- ，插头 T2s/1，针脚 1

-	副驾驶员侧安全气囊引爆装置控制端（自 2018 年 1 月起），连接到 副驾驶员侧安全气囊引爆装置 1 -N131- ，插头 T3bd/1，针脚 1

27 -	副驾驶员侧安全带拉紧器引爆装置控制端，连接到 副驾驶员侧安全带拉紧器引爆装置 1 -N154- ，插头 T2bu/1，针脚 1

28 -	副驾驶员侧安全带拉紧器引爆装置控制端，连接到 副驾驶员侧安全带拉紧器引爆装置 1 -N154- ，插头 T2bu/2，针脚 2

29 -	副驾驶员侧侧面安全气囊引爆装置控制端，连接到 副驾驶员侧侧面安全气囊引爆装置 -N200- ，插头 T3ac/2，针脚 2

30 -	副驾驶员侧侧面安全气囊引爆装置控制端，连接到 副驾驶员侧侧面安全气囊引爆装置 -N200- ，插头 T3ac/1，针脚 1

31 -

接线柱 15a

32 -

未占用

33 -	副驾驶员侧安全带开关信号，连接到 副驾驶员侧安全带开关 -E25- ，插头 T2bw/1，针脚 1

34 -

未占用

35 -	驾驶员侧安全带开关信号，连接到 驾驶员侧安全带开关 -E24- ，插头 T2bv/1，针脚 1

36 -

未占用

37 -

未占用

38 -

未占用

39 -	安全气囊诊断线，连接到 诊断接口 -U31- ，插头 T16b/15，针脚 15

40 -

未占用

41 -

未占用

42 -

未占用

43 -

未占用

44 -

未占用

45 -

未占用

46 -

未占用

47 -	驾驶员侧膝盖部安全气囊引爆器控制端（仅用于带驾驶员侧膝部安全气囊的汽车），连接到 驾驶员侧膝盖部安全气囊引爆装置 -N295- ，插头 T2cw/2，针脚 2

48 -	驾驶员侧膝盖部安全气囊引爆器控制端（仅用于带驾驶员侧膝部安全气囊的汽车），连接到 驾驶员侧膝盖部安全气囊引爆装置 -N295- ，插头 T2cw/1，针脚 1

49 -

未占用

50 -

未占用

51 -	驾驶员侧后部安全带拉紧器引爆装置控制端（仅用于带后部安全带拉紧器的汽车），连接到 驾驶员侧后部安全带拉紧器引爆装置 -N196- ，插头 T2di/2，针脚 2

52 -	驾驶员侧后部安全带拉紧器引爆装置控制端（仅用于带后部安全带拉紧器的汽车），连接到 驾驶员侧后部安全带拉紧器引爆装置 -N196- ，插头 T2di/1，针脚 1

53 -	驾驶员侧头部安全气囊引爆装置控制端（仅适用于带头部安全气囊的汽车），连接到 驾驶员侧头部安全气囊引爆装置 -N251- ，插头 T2ak/1，针脚 1

54 -	驾驶员侧头部安全气囊引爆装置控制端（仅适用于带头部安全气囊的汽车），连接到 驾驶员侧头部安全气囊引爆装置 -N251- ，插头 T2ak/2，针脚 2

55 -	驾驶员侧安全气囊引爆装置控制端（截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T4h/1，针脚 1

-	驾驶员侧安全气囊引爆装置控制端（用于带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/10，针脚 10

-	驾驶员侧安全气囊引爆装置控制端（用于不带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/12，针脚 12

56 -	驾驶员侧安全气囊引爆装置控制端（截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T4h/2，针脚 2

-	驾驶员侧安全气囊引爆装置控制端（用于带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/9，针脚 9

-	驾驶员侧安全气囊引爆装置控制端（用于不带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/11，针脚 11

57 -	驾驶员侧安全带拉紧器引爆装置控制端，连接到 驾驶员侧安全带拉紧器引爆装置 1 -N153- ，插头 T2bq/1，针脚 1

58 -	驾驶员侧安全带拉紧器引爆装置控制端，连接到 驾驶员侧安全带拉紧器引爆装置 1 -N153- ，插头 T2bq/2，针脚 2

59 -	驾驶员侧侧面安全气囊引爆装置控制端，连接到 驾驶员侧侧面安全气囊引爆装置 -N199- ，插头 T3ab/2，针脚 2

60 -	驾驶员侧侧面安全气囊引爆装置控制端，连接到 驾驶员侧侧面安全气囊引爆装置 -N199- ，插头 T3ab/1，针脚 1

61 -

接线柱 15a

62 -	LIN 总线（仅用于带可逆安全带拉紧器的汽车，截至 2019 年 8 月）

63 -

传感器内部接地

64 -

未占用

65 -

未占用

66 -

未占用

67 -

未占用

68 -

未占用

69 -

未占用

70 -

未占用

71 -

未占用

72 -	前部安全气囊碰撞传感器信号，连接到 前部安全气囊碰撞传感器 -G190- ，插头 T2bj/1，针脚 1

73 -	前部安全气囊碰撞传感器信号，连接到 前部安全气囊碰撞传感器 -G190- ，插头 T2bj/2，针脚 2

74 -

未占用

75 -

未占用

76 -

未占用

77 -

未占用

78 -

未占用

79 -

未占用

80 -	驾驶员侧后部侧面安全气囊碰撞传感器信号（仅适用于带头部安全气囊的汽车），连接到 驾驶员侧后部侧面安全气囊碰撞传感器 -G256- ，插头 T2ad/1，针脚 1

81 -	驾驶员侧后部侧面安全气囊碰撞传感器信号（仅适用于带头部安全气囊的汽车），连接到 驾驶员侧后部侧面安全气囊碰撞传感器 -G256- ，插头 T2ad/2，针脚 2

82 -	驾驶员侧侧面安全气囊碰撞传感器信号，连接到 驾驶员侧侧面安全气囊碰撞传感器 -G179- ，插头 T2aw/1，针脚 1

83 -	驾驶员侧侧面安全气囊碰撞传感器信号，连接到 驾驶员侧侧面安全气囊碰撞传感器 -G179- ，插头 T2aw/2，针脚 2

84 -	副驾驶员侧后部侧面安全气囊碰撞传感器信号（仅适用于带头部安全气囊的汽车），连接到 副驾驶员侧后部侧面安全气囊碰撞传感器 -G257- ，插头 T2ae/1，针脚 1

85 -	副驾驶员侧后部侧面安全气囊碰撞传感器信号（仅适用于带头部安全气囊的汽车），连接到 副驾驶员侧后部侧面安全气囊碰撞传感器 -G257- ，插头 T2ae/2，针脚 2

86 -	副驾驶员侧侧面安全气囊碰撞传感器信号，连接到 副驾驶员侧侧面安全气囊碰撞传感器 -G180- ，插头 T2ay/1，针脚 1

87 -	副驾驶员侧侧面安全气囊碰撞传感器信号，连接到 副驾驶员侧侧面安全气囊碰撞传感器 -G180- ，插头 T2ay/2，针脚 2

88 -

未占用

89 -	CAN 总线，高位（驱动系统）

90 -	CAN 总线，低位（驱动系统）

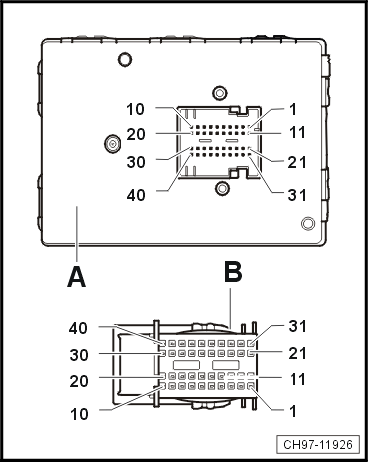

进入及起动系统接口 -J965- 安装位置 - 在仪表板中部，空气分配器左侧支架上 -箭头-

插头连接

A -	进入及起动系统接口 -J965-

B -	40 芯插头连接 -T40a- ，黑色，进入及起动系统接口插头

1 -

未占用

2 -	行李厢盖开启装置控制单元电源（仅用于带行李厢盖开启传感器的汽车），连接到 行李厢盖开启装置控制单元 -J938- ，插头 T4L/4，针脚 4

3 -

未占用

4 -

未占用

5 -	CAN 总线，低位（舒适 / 便捷系统）

6 -	CAN 总线，高位（舒适 / 便捷系统）

7 -	启动装置按钮 1 档信号，连接到 启动装置按钮 -E378- ，插头 T4aa/3，针脚 3

8 -	点火起动按钮照明灯泡控制端，连接到 点火起动按钮照明灯泡 -L190- ，插头 T4aa/2，针脚 2

9 -

未占用

10 -

未占用

11 -	左前车门外把手接触传感器信号（仅用于带进入及起动许可的汽车），连接到 左前车门外把手接触传感器 -G605- ，插头 T4at/3，针脚 3

12 -	右前车门外把手接触传感器信号（仅用于带进入及起动许可的汽车），连接到 右前车门外把手接触传感器 -G606- ，插头 T4au/3，针脚 3

13 -

未占用

14 -

未占用

15 -	接线柱 50（仅用于带 1.4 升发动机的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/44，针脚 44

-	接线柱 50（仅用于带 1.8 升发动机 / 用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/68，针脚 68

-	接线柱 50（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/60，针脚 60

16 -	LIN 总线（仅用于带行李厢盖开启传感器的汽车），连接到 行李厢盖开启装置控制单元 -J938- ，插头 T4L/3，针脚 3

17 -

接线柱 31

18 -

未占用

19 -	启动装置按钮 2 档信号，连接到 启动装置按钮 -E378- ，插头 T4aa/4，针脚 4

20 -

未占用

21 -	右前车门进入及起动许可天线信号（仅用于带进入及起动许可的汽车），连接到 右侧进入及起动许可天线 -R201- ，插头 T4au/1，针脚 1

22 -	左前车门进入及起动许可驾驶员侧天线信号（仅用于带进入及起动许可的汽车），连接到 进入及起动许可驾驶员侧天线 -R200- ，插头 T4at/1，针脚 1

23 -	行李厢内的进入及起动系统天线信号（仅用于带进入及起动许可的汽车），连接到 行李厢内的进入及起动系统天线 -R137- ，插头 T2ee/1，针脚 1

24 -	左前车门进入及起动许可驾驶员侧天线信号（仅用于带进入及起动许可的汽车），连接到 进入及起动许可驾驶员侧天线 -R200- ，插头 T4at/4，针脚 4

25 -

未占用

26 -	车载电网控制单元信号，连接到 车载电网控制单元 -J519- ，插头 T73c/14，针脚 14

27 -	接线柱 15，连接到 车载电网控制单元 -J519- ，插头 T73a/44，针脚 44

28 -

未占用

29 -

未占用

30 -

接线柱 30a

31 -	后部保险杠进入及起动许可天线信号（仅用于带进入及起动许可的汽车），连接到 后保险杠内中的进入及起动系统天线 -R136- ，插头 T2ed/2，针脚 2

32 -	右前车门进入及起动许可天线信号（仅用于带进入及起动许可的汽车），连接到 右侧进入及起动许可天线 -R201- ，插头 T4au/4，针脚 4

33 -	行李厢内的进入及起动系统天线信号（仅用于带进入及起动许可的汽车），连接到 行李厢内的进入及起动系统天线 -R137- ，插头 T2ee/2，针脚 2

34 -	后部保险杠进入及起动许可天线信号（仅用于带进入及起动许可的汽车），连接到 后保险杠内中的进入及起动系统天线 -R136- ，插头 T2ed/1，针脚 1

35 -	接线柱 15，连接到 车载电网控制单元 -J519- ，插头 T73a/47，针脚 47

36 -	车内空间进入及起动许可天线 1 信号，连接到 车内空间的进入及起动系统天线 1 -R138- ，插头 T2eb/2，针脚 2

37 -	车内空间的进入及起动系统天线 2 信号，连接到 车内空间的进入及起动系统天线 2 -R139- ，插头 T2ec/2，针脚 2

38 -	车内空间进入及起动许可天线 1 信号，连接到 车内空间的进入及起动系统天线 1 -R138- ，插头 T2eb/1，针脚 1

39 -	车内空间的进入及起动系统天线 2 信号，连接到 车内空间的进入及起动系统天线 2 -R139- ，插头 T2ec/1，针脚 1

40 -	接线柱 86s，连接到 车载电网控制单元 -J519- ，插头 T73a/54，针脚 54

弯道灯和大灯照明距离调节控制单元 -J745- （仅适用于带自动大灯照明距离调节的汽车 / 用于带混合动力驱动的汽车） 安装位置 - 在仪表板左侧下方 -箭头-

插头连接

A -	弯道灯和大灯照明距离调节控制单元 -J745-

B -	20 芯插头连接 -T20g- ，棕色，弯道灯和大灯照明距离调节控制单元插头

1 -

接线柱 30a

2 -

未占用

3 -

未占用

4 -

未占用

5 -	CAN 总线，低位（用于带自动大灯照明距离调节的汽车）

6 -	CAN 总线，高位（用于带混合动力驱动的汽车），连接到 紧急呼叫模块和通信单元控制单元 -J949- ，插头 T36a/5，针脚 5

7 -

未占用

8 -	CAN 总线，低位（混合动力）（用于带混合动力驱动的汽车）

9 -	CAN 总线，低位（舒适 / 便捷系统）

10 -	CAN 总线，低位（扩展型 CAN 总线）

11 -

接线柱 31

12 -

未占用

13 -

未占用

14 -

未占用

15 -	CAN 总线，高位（用于带自动大灯照明距离调节的汽车）

16 -	CAN 总线，低位（用于带混合动力驱动的汽车），连接到 紧急呼叫模块和通信单元控制单元 -J949- ，插头 T36a/6，针脚 6

17 -

未占用

18 -	CAN 总线，高位（混合动力）（用于带混合动力驱动的汽车）

19 -	CAN 总线，高位（舒适 / 便捷系统）

20 -	CAN 总线，高位（扩展型 CAN 总线）

数据总线诊断接口 -J533- 安装位置 - 在仪表板左侧下方 -箭头-

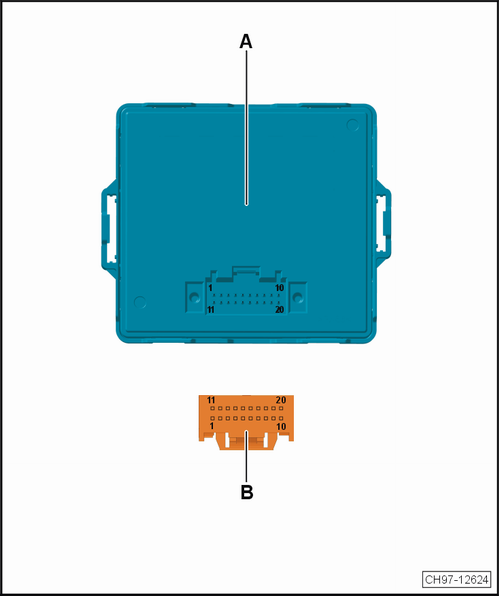

插头连接

A -	数据总线诊断接口 -J533-

B -	20 芯插头连接 -T20b- ，红色，数据总线诊断接口插头

1 -

接线柱 30a

2 -

未占用

3 -

LIN 总线

4 -

未占用

5 -	CAN 总线，低位（舒适 / 便捷系统）

6 -	CAN 总线，低位（驱动系统）

7 -	CAN 总线，低位（扩展型 CAN 总线）

8 -	CAN 总线，低位（底盘传感器）

9 -	CAN 总线，低位，连接到 诊断接口 -U31- ，插头 T16b/14，针脚 14

10 -	CAN 总线，低位（信息娱乐系统）

11 -

接线柱 31

12 -

未占用

13 -	LIN 总线（仅用于带可加热式方向盘的汽车 / 截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/14，针脚 14

-	LIN 总线（仅用于不带可加热式方向盘的汽车 / 截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/8，针脚 8

-	LIN 总线（仅用于带可加热式方向盘的汽车 / 自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/12，针脚 12

-	LIN 总线（仅用于不带可加热式方向盘的汽车 / 自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/14，针脚 14

14 -

接线柱 15

15 -	CAN 总线，高位（舒适 / 便捷系统）

16 -	CAN 总线，高位（驱动系统）

17 -	CAN 总线，高位（扩展型 CAN 总线）

18 -	CAN 总线，高位 （底盘传感器）

19 -	CAN 总线，高位 ，连接到 诊断接口 -U31- ，插头 T16b/6，针脚 6

20 -	CAN 总线，高位（信息娱乐系统）

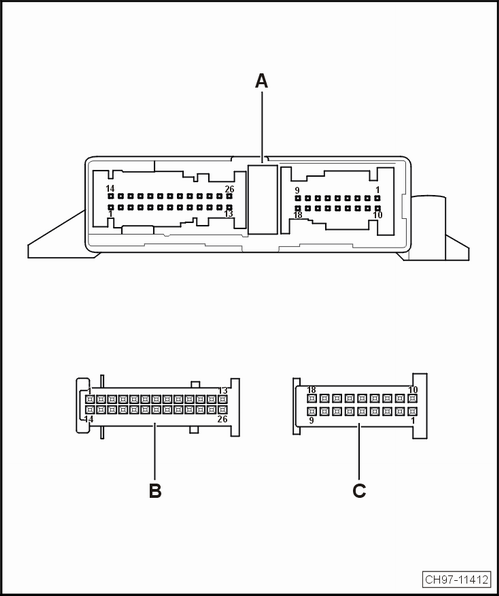

驻车辅助控制单元 -J446- （仅用于带泊车雷达系统（后）的汽车 / 仅用于带泊车转向辅助系统的汽车） 安装位置 - 在仪表板左侧保险丝盒后方 -箭头-

插头连接

A -	驻车距离报警控制单元 -J446-

B -	26 芯插头连接 -T26a- ，黑色，驻车距离报警控制单元插头

1 -

未占用

2 -	前部驻车辅助报警蜂鸣器控制端（仅用于带泊车转向辅助系统的汽车 / 用于带泊车雷达系统（前/后）的汽车），连接到 前部自动泊车辅助系统报警蜂鸣器 -H22- ，插头 T2y/1，针脚 1

3 -	驻车转向辅助按钮信号（仅用于带泊车转向辅助系统的汽车 / 用于不带混合动力驱动的汽车），连接到 泊车辅助系统按钮 -E581- ，插头 T10p/4，针脚 4

-	驻车转向辅助按钮信号（用于配备泊车转向辅助系统的汽车 / 用于带混合动力驱动的汽车），连接到 泊车辅助系统按钮 -E581- ，插头 T10p/5，针脚 5

4 -	驻车转向辅助按钮指示灯控制端（仅用于带泊车转向辅助系统的汽车 / 用于不带混合动力驱动的汽车），连接到 泊车辅助系统指示灯 -K241- ，插头 T10p/7，针脚 7

-	驻车转向辅助按钮指示灯控制端（用于配备泊车转向辅助系统的汽车 / 用于带混合动力驱动的汽车），连接到 泊车辅助系统指示灯 -K241- ，插头 T10p/8，针脚 8

5 -

未占用

6 -	左后驻车辅助传感器信号，连接到 左后自动泊车辅助系统传感器 -G203- ，插头 T3o/2，针脚 2

7 -	右后中部驻车辅助传感器信号，连接到 右后中部自动泊车辅助系统传感器 -G205- ，插头 T3k/2，针脚 2

8 -	右后驻车转向辅助系统传感器信号（仅用于带泊车转向辅助系统的汽车），连接到 右后泊车辅助系统传感器 -G717- ，插头 T3as/2，针脚 2

9 -	后部驻车辅助报警蜂鸣器控制端（依汽车装备而定），连接到 后部自动泊车辅助系统报警蜂鸣器 -H15- ，插头 T2af/2，针脚 2

10 -	前部驻车辅助报警蜂鸣器控制端（仅用于带泊车转向辅助系统的汽车 / 用于带泊车雷达系统（前/后）的汽车），连接到 前部自动泊车辅助系统报警蜂鸣器 -H22- ，插头 T2y/2，针脚 2

11 -

未占用

12 -

未占用

13 -

接线柱 31

14 -

接线柱 15a

15 -	后部驻车辅助报警蜂鸣器控制端（依汽车装备而定），连接到 后部自动泊车辅助系统报警蜂鸣器 -H15- ，插头 T2af/1，针脚 1

16 -	驻车辅助按钮信号（用于不带混合动力驱动的汽车），连接到 自动泊车辅助系统按钮 -E266- ，插头 T10p/3，针脚 3

-	驻车辅助按钮信号（用于带混合动力驱动的汽车），连接到 自动泊车辅助系统按钮 -E266- ，插头 T10p/4，针脚 4

17 -	驻车辅助按钮指示灯控制端（用于不带混合动力驱动的汽车），连接到 自动泊车辅助系统指示灯 -K136- ，插头 T10p/6，针脚 6

-	驻车辅助按钮指示灯控制端（用于带混合动力驱动的汽车），连接到 自动泊车辅助系统指示灯 -K136- ，插头 T10p/7，针脚 7

18 -	后驻车辅助传感器供电

19 -	左后驻车转向辅助系统传感器信号（仅用于带泊车转向辅助系统的汽车），连接到 左后泊车辅助系统传感器 -G716- ，插头 T3ar/2，针脚 2

20 -	左后中部驻车辅助传感器信号，连接到 左后中部自动泊车辅助系统传感器 -G204- ，插头 T3n/2，针脚 2

21 -	右后驻车辅助传感器信号，连接到 右后自动泊车辅助系统传感器 -G206- ，插头 T3L/2，针脚 2

22 -	后驻车辅助传感器接地

23 -	CAN 总线，低位（底盘传感器）

24 -	CAN 总线，高位（底盘传感器）

25 -

未占用

26 -

未占用

C -	18 芯插头连接 -T18a- ，黑色，自动泊车辅助系统控制单元插头（仅用于带泊车转向辅助系统的汽车 / 用于带泊车雷达系统（前/后）的汽车）

1 -

未占用

2 -	左前转向辅助传感器信号（用于配备泊车转向辅助系统的汽车），连接到 泊车转向辅助系统的左前侧传感器，汽车左侧 -G568- ，插头 T3v/2，针脚 2

3 -	左前中部驻车辅助传感器信号，连接到 左前中部泊车雷达系统传感器 -G254- ，插头 T3t/2，针脚 2

4 -	右前驻车辅助传感器信号，连接到 右前泊车雷达系统传感器 -G252- ，插头 T3y/2，针脚 2

5 -

未占用

6 -

未占用

7 -

未占用

8 -

未占用

9 -

未占用

10 -	前驻车辅助传感器接地

11 -	左前驻车辅助传感器信号，连接到 左前泊车雷达系统传感器 -G255- ，插头 T3u/2，针脚 2

12 -	右前中部驻车辅助传感器信号，连接到 右前中部泊车雷达系统传感器 -G253- ，插头 T3w/2，针脚 2

13 -	右前转向辅助传感器信号（用于配备泊车转向辅助系统的汽车），连接到 泊车转向辅助系统的右前侧传感器，汽车右侧 -G569- ，插头 T3aa/2，针脚 2

14 -	前驻车辅助传感器供电

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

车载电网控制单元 -J519- 安装位置 - 在仪表板左侧下方 -箭头-

插头连接

A -	车载电网控制单元 -J519-

B -	73 芯插头连接 -T73a- ，黑色，在车载电网控制单元上 A 号位

1 -	接线柱 30a（可加热式前座椅）

2 -	可加热驾驶员座椅控制端（可加热式前座椅）

3 -	油箱盖解锁装置控制端（用于不带混合动力驱动的汽车），连接到 油箱盖解锁装置 -EX13- ，插头 T2j/2，针脚 2

4 -	油箱盖解锁装置控制端（用于不带混合动力驱动的汽车），连接到 油箱盖解锁装置 -EX13- ，插头 T2j/1，针脚 1

-	油箱盖解锁装置控制端（用于带混合动力驱动的汽车），连接到 油箱盖解锁装置 -EX13- ，插头 T4bt/1，针脚 1

5 -	可加热副驾驶员座椅控制端（可加热式前座椅）

6 -	右后车门闭锁单元控制端（依汽车装备而定），连接到 右后车门闭锁单元 -VX24- ，插头 T8x/1，针脚 1

7 -	右后车门闭锁单元控制端（依汽车装备而定），连接到 右后车门闭锁单元 -VX24- ，插头 T8x/2，针脚 2

8 -

未占用

9 -	后盖中中央门锁马达控制端，连接到 后舱盖中中央门锁电机 -V53- ，插头 T4d/4，针脚 4

10 -

未占用

11 -

未占用

12 -

接线柱 31

13 -	端子 15 供电继电器控制端

14 -

接线柱 15

15 -

未占用

16 -	CAN 总线，高位（舒适 / 便捷系统）

17 -	CAN 总线，低位（舒适 / 便捷系统）

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -	左后汽车高度传感器电源 5 伏（仅用于带自动大灯照明距离调节的汽车），连接到 左后汽车高度传感器 -G76- ，插头 T4bb/3，针脚 3

23 -	左后汽车高度传感器信号（仅用于带自动大灯照明距离调节的汽车），连接到 左后汽车高度传感器 -G76- ，插头 T4bb/1，针脚 1

24 -	选挡杆挡位 P 锁止开关信号（用于带双离合器变速箱的汽车 / 自 2019 年 8 月起），连接到 换挡杆传感器控制单元 -J587- ，插头 T10h/2，针脚 2

25 -

未占用

26 -

未占用

27 -

未占用

28 -

未占用

29 -	前雾灯和后雾灯开关信号，连接到 前雾灯和后雾灯开关 -E23- ，插头 T10c/5，针脚 5

30 -

未占用

31 -	油箱盖解锁装置信号（用于带混合动力驱动的汽车），连接到 油箱盖解锁装置 -EX13- ，插头 T4bt/4，针脚 4

32 -	行李箱盖把手中的解锁按钮信号，连接到 行李厢盖把手中的解锁按钮 -E234- ，插头 T2aa/2，针脚 2

33 -	右后车门闭锁单元信号（依汽车装备而定），连接到 右后车门闭锁单元 -VX24- ，插头 T8x/4，针脚 4

34 -

未占用

35 -	左后车门闭锁单元信号（依汽车装备而定），连接到 左后车门闭锁单元 -VX23- ，插头 T8w/3，针脚 3

36 -	左后车门闭锁单元信号（依汽车装备而定），连接到 左后车门闭锁单元 -VX23- ，插头 T8w/4，针脚 4

37 -	右后车门闭锁单元信号（依汽车装备而定），连接到 右后车门闭锁单元 -VX24- ，插头 T8x/3，针脚 3

38 -

未占用

39 -

未占用

40 -

未占用

41 -

未占用

42 -	LIN 总线（仅用于带座椅通风的汽车）

43 -	车灯开关信号，接线柱 58，连接到 车灯开关 -E1- ，插头 T10c/3，针脚 3

44 -	接线柱 15，连接到 进入及起动系统接口 -J965- ，插头 T40a/27，针脚 27

45 -

未占用

46 -	车灯开关信号，连接到 车灯开关 -E1- ，插头 T10c/9，针脚 9

47 -	接线柱 15，连接到 进入及起动系统接口 -J965- ，插头 T40a/35，针脚 35

48 -	右后车门接触开关信号（依汽车装备而定），连接到 右后车门接触开关 -F11- ，插头 T8x/5，针脚 5

49 -

未占用

50 -	左后车门接触开关信号（依汽车装备而定），连接到 左后车门接触开关 -F10- ，插头 T8w/2，针脚 2

51 -

未占用

52 -	后行李箱盖闭锁单元信号，连接到 行李厢盖闭锁单元 -F256- ，插头 T4d/1，针脚 1

53 -	行李箱盖闭锁单元信号

54 -	接线柱 86s，连接到 进入及起动系统接口 -J965- ，插头 T40a/40，针脚 40

55 -

未占用

56 -

未占用

57 -	高位制动灯控制端，连接到 高位制动信号灯灯泡 -M25- ，插头 T2bi/2，针脚 2

58 -

未占用

59 -

牌照灯控制端

60 -	左后转向信号灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 左后转向信号灯灯泡 -M6- ，插头 T5ai/5，针脚 5

-	左后转向信号灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左后转向信号灯灯泡 -M6- ，插头 T5ag/5，针脚 5

61 -	后窗玻璃刮水器电机控制端，连接到 后窗玻璃刮水器电机 -V12- ，插头 T4k/2，针脚 2

62 -	后窗玻璃刮水器电机控制端，连接到 后窗玻璃刮水器电机 -V12- ，插头 T4k/3，针脚 3

63 -

接线柱 31

64 -

倒车信号输出

65 -	右侧尾灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 右侧尾灯灯泡 2 -M50- ，插头 T5n/2，针脚 2

-	右侧尾灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 右侧尾灯灯泡 2 -M50- ，插头 T5s/2，针脚 2

66 -

接线柱 30a

67 -

未占用

68 -	左后车门闭锁单元控制端（依汽车装备而定），连接到 左后车门闭锁单元 -VX23- ，插头 T8w/5，针脚 5

69 -	左后车门闭锁单元控制端（依汽车装备而定），连接到 左后车门闭锁单元 -VX23- ，插头 T8w/6，针脚 6

70 -

未占用

71 -	左侧制动信号灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左侧制动信号灯灯泡 -M9- ，插头 T5ag/3，针脚 3

-	左侧制动信号灯和尾灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 左侧制动信号灯和尾灯灯泡 -M21- ，插头 T5ai/2，针脚 2

72 -	左侧后雾灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 左侧后雾灯灯泡 -L46- ，插头 T5i/3，针脚 3

-	左侧后雾灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左侧后雾灯灯泡 -L46- ，插头 T5r/4，针脚 4

73 -

接线柱 30a

C -	46 芯插头连接 -T46b- ，黑色，在车载电网控制单元上 B 号位

1 -	右侧 LED 大灯模块化电源 1 控制端（仅用于带自动大灯照明距离调节的汽车），连接到 右前大灯 -MX2- ，插头 T14d/6，针脚 6

-	右侧气体放电大灯预接装置控制端（用于带机械式大灯照明距离调节的汽车），连接到 右侧气体放电大灯预接装置 -J427- ，插头 T10b/6，针脚 6

2 -	左侧 LED 大灯模块化电源 2 控制端（仅用于带自动大灯照明距离调节的汽车），连接到 左前大灯 -MX1- ，插头 T14c/11，针脚 11

-	右前大灯（依汽车装备而定），连接到 右前大灯 -MX2- ，插头 T10b/7，针脚 7

3 -

未占用

4 -	日间行车灯和驻车示宽灯左侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯左侧光电管模体 -L176- ，插头 T3bx/2，针脚 2

-	日间行车灯和驻车示宽灯左侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯左侧光电管模体 -L176- ，插头 T3bx/1，针脚 1

5 -	右侧前雾灯灯泡控制端（用于不带混合动力驱动的汽车），连接到 右侧前雾灯灯泡 -L23- ，插头 T2b/2，针脚 2

-	日间行车灯和驻车示宽灯右侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯右侧光电管模体 -L177- ，插头 T3by/3，针脚 3

-	日间行车灯和驻车示宽灯右侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯右侧光电管模体 -L177- ，插头 T3by/2，针脚 2

6 -

未占用

7 -	前后窗玻璃清洗泵控制端，连接到 前后窗玻璃清洗泵 -V59- ，插头 T2h/1，针脚 1

8 -	前后窗玻璃清洗泵控制端，连接到 前后窗玻璃清洗泵 -V59- ，插头 T2h/2，针脚 2

9 -	喷嘴加热电阻控制端（仅适用于带可加热式喷嘴的汽车）

10 -	左侧驻车示宽灯灯泡控制端（用于带机械式大灯照明距离调节的汽车），连接到 左侧驻车示宽灯灯泡 -M1- ，插头 T10a/10，针脚 10

11 -	倒车灯开关信号（仅用于带手动变速箱的汽车），连接到 倒车灯开关 -F4- ，插头 T2ap/2，针脚 2

12 -	右前制动磨擦片磨损传感器信号，连接到 右前制动磨擦片磨损传感器 -G35- ，插头 T2cv/1，针脚 1

13 -	制动液液位警告信号触点信号（用于不带混合动力驱动的汽车），连接到 制动液液位警告信号触点 -F34- ，插头 T2r/2，针脚 2

-	制动液液位警告信号触点信号（用于带混合动力驱动的汽车），连接到 制动液液位警告信号触点 -F34- ，插头 T2ex/2，针脚 2

14 -	发动机舱盖接触开关信号，连接到 发动机舱盖接触开关 -F387- ，插头 T2cu/1，针脚 1

15 -

未占用

16 -	冷却液不足显示传感器信号

17 -

未占用

18 -

未占用

19 -

传感器内部接地

20 -	右前转向信号灯控制端（用于带机械式大灯照明距离调节的汽车），连接到 右前转向信号灯灯泡 -M7- ，插头 T10b/9，针脚 9

21 -	右前停车灯控制端（用于带机械式大灯照明距离调节的汽车），连接到 右侧驻车示宽灯灯泡 -M3- ，插头 T10b/10，针脚 10

22 -	右近光灯防眩目遮闭控制端（用于带机械式大灯照明距离调节的汽车），连接到 右近光灯防眩目遮闭 -V295- ，插头 T10b/8，针脚 8

23 -	左近光灯防眩目控制端（用于带机械式大灯照明距离调节的汽车），连接到 左近光灯防眩目 -V294- ，插头 T10a/8，针脚 8

24 -	双音喇叭继电器控制端

25 -

未占用

26 -

未占用

27 -	车外温度传感器信号，连接到 车外温度传感器 -G17- ，插头 T2e/2，针脚 2

28 -	车窗玻璃清洗液液位传感器信号，连接到 车窗玻璃清洗液液位传感器 -G33- ，插头 T2i/2，针脚 2

29 -

未占用

30 -	LIN 总线，连接到 刮水器电机控制单元 -J400- ，插头 T4a/4，针脚 4

31 -

未占用

32 -	日间行车灯和驻车示宽灯右侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯右侧光电管模体 -L177- ，插头 T3by/2，针脚 2

-	日间行车灯和驻车示宽灯右侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯右侧光电管模体 -L177- ，插头 T3by/1，针脚 1

33 -

未占用

34 -

未占用

35 -

未占用

36 -	左前转向信号灯控制端（用于带机械式大灯照明距离调节的汽车），连接到 左前转向信号灯灯泡 -M5- ，插头 T10a/9，针脚 9

37 -

未占用

38 -

未占用

39 -	右侧 LED 大灯模块化电源 2 控制端（仅用于带自动大灯照明距离调节的汽车），连接到 右前大灯 -MX2- ，插头 T14d/11，针脚 11

-	左前大灯控制端（依汽车装备而定），连接到 左前大灯 -MX1- ，插头 T10a/7，针脚 7

40 -

未占用

41 -

未占用

42 -

未占用

43 -

未占用

44 -

未占用

45 -	左侧前雾灯灯泡控制端（用于不带混合动力驱动的汽车），连接到 左侧前雾灯灯泡 -L22- ，插头 T2a/2，针脚 2

-	日间行车灯和驻车示宽灯左侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯左侧光电管模体 -L176- ，插头 T3bx/3，针脚 3

-	日间行车灯和驻车示宽灯左侧光电管模体控制端（用于带混合动力驱动的汽车，依汽车装备而定），连接到 日间行车灯和驻车示宽灯左侧光电管模体 -L176- ，插头 T3bx/2，针脚 2

46 -

未占用

D -	73 芯插头连接 -T73c- ，黑色，在车载电网控制单元上 C 号位

1 -

接线柱 30a

2 -

未占用

3 -	左侧尾灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左侧尾灯灯泡 -M4- ，插头 T5ag/2，针脚 2

4 -

未占用

5 -	左侧 LED 大灯模块化电源 1 控制端（仅用于带自动大灯照明距离调节的汽车），连接到 左前大灯 -MX1- ，插头 T14c/6，针脚 6

-	左侧气体放电大灯预接装置控制端（用于带机械式大灯照明距离调节的汽车），连接到 左侧气体放电大灯预接装置 -J426- ，插头 T10a/6，针脚 6

6 -	制动灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车）

7 -

未占用

8 -	右侧制动信号灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 右侧制动信号灯灯泡 -M10- ，插头 T5ah/3，针脚 3

-	右侧制动信号灯和尾灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 右侧制动信号灯和尾灯灯泡 -M22- ，插头 T5aj/2，针脚 2

9 -	右侧尾灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 右侧尾灯灯泡 -M2- ，插头 T5ah/2，针脚 2

10 -	左侧尾灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 左侧尾灯灯泡 2 -M49- ，插头 T5i/2，针脚 2

-	左侧尾灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左侧尾灯灯泡 2 -M49- ，插头 T5r/2，针脚 2

11 -	左侧倒车灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 左侧倒车灯灯泡 -M16- ，插头 T5ag/4，针脚 4

12 -

接线柱 30

13 -

未占用

14 -	进入及起动系统接口信号，连接到 进入及起动系统接口 -J965- ，插头 T40a/26，针脚 26

15 -	车灯开关输入，接线柱 56，连接到 车灯开关 -E1- ，插头 T10c/1，针脚 1

16 -	车灯开关输入，连接到 车灯开关 -E1- ，插头 T10c/2，针脚 2

17 -

未占用

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -

未占用

23 -

未占用

24 -	可加热后窗玻璃继电器控制端

25 -

未占用

26 -

未占用

27 -

未占用

28 -	LIN 总线，连接到 空气湿度、雨水与光线识别传感器 -G823- ，插头 T3h/3，针脚 3

29 -	LIN 总线（仅用于带全景滑动天窗的汽车）

30 -

未占用

31 -	右后转向信号灯灯泡控制端（仅用于带 LED 尾灯和右侧倒车灯的汽车），连接到 右后转向信号灯灯泡 -M8- ，插头 T5aj/5，针脚 5

-	右后转向信号灯灯泡控制端（仅用于带 LED 尾灯和左右两侧倒车灯的汽车），连接到 右后转向信号灯灯泡 -M8- ，插头 T5ah/5，针脚 5

32 -

未占用

33 -

未占用

34 -

未占用

35 -

未占用

36 -

未占用

37 -

未占用

38 -

未占用

39 -

未占用

40 -	右前座椅温度传感器信号（可加热式前座椅）

41 -

未占用

42 -	警报灯开关信号，连接到 闪烁报警灯开关 -E3- ，插头 T6t/4，针脚 4

43 -	左前座椅温度传感器信号（可加热式前座椅）

44 -

未占用

45 -	驾驶风格选择按钮信号（用于带混合动力驱动的汽车），连接到 驾驶风格选择按钮 -E735- ，插头 T10p/3，针脚 3

46 -

未占用

47 -

未占用

48 -	闪烁警报装置指示灯控制端，连接到 闪烁报警装置指示灯 -K6- ，插头 T6t/3，针脚 3

49 -

未占用

50 -	驾驶风格选择指示灯控制端（用于带混合动力驱动的汽车），连接到 驾驶风格选择指示灯 -K280- ，插头 T10p/6，针脚 6

51 -	起动 / 停止运行模式指示灯控制端（用于不带混合动力驱动的汽车），连接到 启动/停止运行模式指示灯 -K259- ，插头 T10p/8，针脚 8

-	行驶程序指示灯控制端（用于带混合动力驱动的汽车），连接到 行驶程序指示灯 -K243- ，插头 T6w/6，针脚 6

52 -

未占用

53 -

未占用

54 -	LIN 总线（用于不带可加热式方向盘的汽车 / 自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/6，针脚 6

-	LIN 总线（用于带可加热式方向盘的汽车 / 自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/5，针脚 5

55 -

未占用

56 -	座椅温度传感器接地（可加热式前座椅）

57 -	左后汽车高度传感器接地（仅用于带自动大灯照明距离调节的汽车），连接到 左后汽车高度传感器 -G76- ，插头 T4bb/4，针脚 4

58 -

制动信号灯开关信号

59 -

未占用

60 -	起动 / 停止模式按钮信号，连接到 启动/停止模式按钮 -E693- ，插头 T10p/5，针脚 5（用于不带混合动力驱动的汽车）

-	行驶程序按钮信号，连接到 行驶程序按钮 -E598- ，插头 T6w/5，针脚 5（用于带混合动力驱动的汽车）

61 -

未占用

62 -

接线柱 58d

63 -

接线柱 31

64 -

未占用

65 -

未占用

66 -

未占用

67 -	门控灯控制端，连接到 前部车内照明灯 -WX1- ，插头 T6g/6，针脚 6

68 -

未占用

69 -

未占用

70 -

未占用

71 -

未占用

72 -	脚部空间照明控制端（仅适用于带有脚部空间照明的汽车）

73 -

接线柱 30a

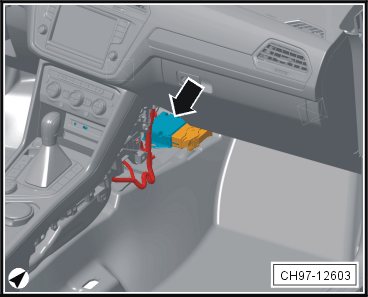

诊断接口 -U31- 安装位置 - 在仪表板左侧下方 -箭头-

插头连接

1 -

接线柱 15a

2 -

未占用

3 -

未占用

4 -

接线柱 31

5 -

接线柱 31

6 -	CAN 总线，高位，连接到 数据总线诊断接口 -J533- ，插头 T20b/19，针脚 19

7 -

未占用

8 -

未占用

9 -

未占用

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -	CAN 总线，低位，连接到 数据总线诊断接口 -J533- ，插头 T20b/9，针脚 9

15 -	安全气囊诊断线，连接到 安全气囊控制单元 -J234- ，插头 T90a/39，针脚 39

16 -

接线柱 30a

换档杆传感器控制单元 -J587- （仅适用于带双离合器变速箱的汽车） 安装位置 - 在换档杆下面 -箭头-

插头连接

A -	换档杆传感器控制单元 -J587-

B -	10 芯插头连接 -T10h- ，黑色，换档杆传感器控制单元插头

1 -

接线柱 31

2 -	选挡杆挡位 P 锁止开关信号（仅用于带可加热式方向盘的汽车 / 截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T14e/9，针脚 9

-	选挡杆挡位 P 锁止开关信号（仅用于不带可加热式方向盘的汽车 / 截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -J527- ，插头 T16a/11，针脚 11

-	选挡杆挡位 P 锁止开关信号（自 2019 年 8 月起），连接到 车载电网控制单元 -J519- ，插头 T73a/24，针脚 24

3 -

未占用

4 -

未占用

5 -

档位照明

6 -

未占用

7 -	CAN 总线，高位（驱动系统）（用于不带混合动力驱动的汽车）

-	CAN 总线，高位（混合动力）（用于带混合动力驱动的汽车）

8 -	CAN 总线，低位（驱动系统）（用于不带混合动力驱动的汽车）

-	CAN 总线，低位（混合动力）（用于带混合动力驱动的汽车）

9 -

接线柱 15

10 -

接线柱 30a

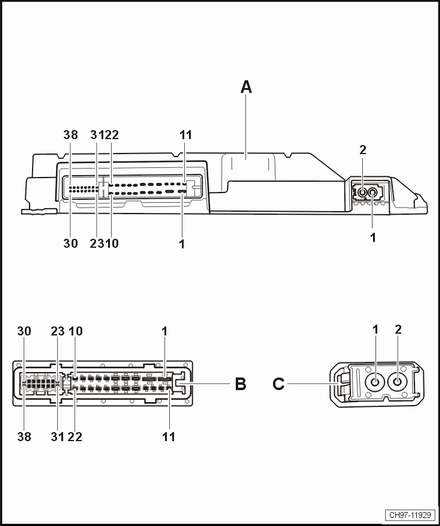

数字式声音处理系统控制单元 -J525- （仅适用于带了音响系统的汽车） 安装位置 - 在驾驶员座椅下方 -箭头-

插头连接

A -	数字式声音处理系统控制单元 -J525-

B -	38 芯插头连接 -T38a- ，黑色，数字式声音处理系统控制单元插头

1 -

接线柱 30a

2 -

接线柱 31

3 -

未占用

4 -	重低音信号，连接到 重低音 -R211- ，插头 T4aw/3，针脚 3

5 -	重低音信号，连接到 重低音 -R211- ，插头 T4aw/1，针脚 1

6 -	中央扬声器信号，连接到 中央扬声器 -R208- ，插头 T2ef/2，针脚 2

7 -	左前低音扬声器信号，连接到 左前低音扬声器 -R21- ，插头 T2cz/1，针脚 1

8 -	左前低音扬声器信号，连接到 左前低音扬声器 -R21- ，插头 T2cz/2，针脚 2

9 -	右前低音扬声器信号，连接到 右前低音扬声器 -R23- ，插头 T2cy/2，针脚 2

10 -	右前低音扬声器信号，连接到 右前低音扬声器 -R23- ，插头 T2cy/1，针脚 1

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -	重低音信号，连接到 重低音 -R211- ，插头 T4aw/2，针脚 2

17 -	重低音信号，连接到 重低音 -R211- ，插头 T4aw/4，针脚 4

18 -	中央扬声器信号，连接到 中央扬声器 -R208- ，插头 T2ef/1，针脚 1

19 -	左后低音扬声器信号，连接到 左后低音扬声器 -R15- ，插头 T4s/1，针脚 1

20 -	左后低音扬声器信号，连接到 左后低音扬声器 -R15- ，插头 T4s/3，针脚 3

21 -	右后低音扬声器信号，连接到 右后低音扬声器 -R17- ，插头 T4z/3，针脚 3

22 -	右后低音扬声器信号，连接到 右后低音扬声器 -R17- ，插头 T4z/1，针脚 1

23 -	右前高音扬声器信号，连接到 右前高音扬声器 -R22- ，插头 T2az/2，针脚 2

24 -	左前高音扬声器信号，连接到 左前高音扬声器 -R20- ，插头 T2ar/2，针脚 2

25 -	左后高音扬声器信号，连接到 左后高音扬声器 -R14- ，插头 T2au/1，针脚 1

26 -	右后高音扬声器信号，连接到 右后高音扬声器 -R16- ，插头 T2av/1，针脚 1

27 -

未占用

28 -

未占用

29 -

未占用

30 -

未占用

31 -	右前高音扬声器信号，连接到 右前高音扬声器 -R22- ，插头 T2az/1，针脚 1

32 -	左前高音扬声器信号，连接到 左前高音扬声器 -R20- ，插头 T2ar/1，针脚 1

33 -	左后高音扬声器信号，连接到 左后高音扬声器 -R14- ，插头 T2au/2，针脚 2

34 -	右后高音扬声器信号，连接到 右后高音扬声器 -R16- ，插头 T2av/2，针脚 2

35 -

未占用

36 -

未占用

37 -

未占用

38 -	电子通讯信息设备 1 控制单元信号，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T12j/3，针脚 3（依汽车装备而定）

-	多媒体交互系统诊断导线（依汽车装备而定）

C -	2 芯插头连接 -T2eg- ，黑色，功率放大器插头

1 -	光纤，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T2eh/2，针脚 2

2 -	光纤，连接到 电子通讯信息设备 1 控制单元 -J794- ，插头 T2eh/1，针脚 1（依汽车装备而定）

-	光纤，连接到 组合仪表中的控制单元 -J285- ，插头 T2ga/1，针脚 1（依汽车装备而定）

驾驶员侧车门控制单元 -J386- 安装位置 - 在驾驶员侧车门上 -箭头-

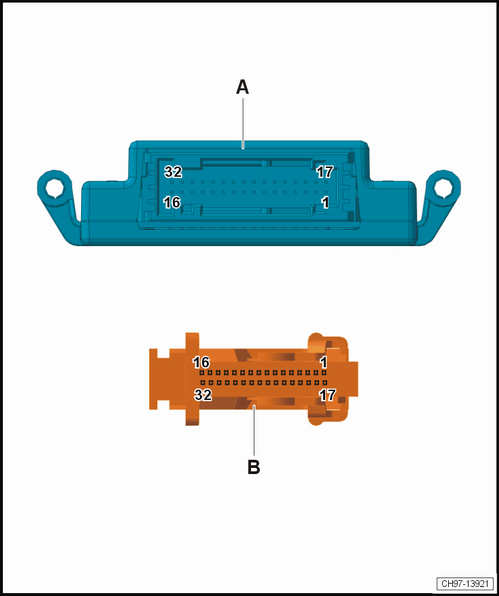

插头连接

A -	驾驶员侧车门控制单元 -J386-

B -	32 芯插头连接 -T32a- ，蓝色，驾驶员侧车门控制单元插头

1 -	中央门锁安全指示灯控制端，连接到 中央门锁 Safe 功能指示灯 -K133- ，插头 T2bp/2，针脚 2

2 -

未占用

3 -	左侧车门内把手照明灯泡控制端（仅用于带氛围灯型号 1 的汽车 / 仅用于带氛围灯型号 2 的汽车）

4 -

接线柱 58d

5 -

开关内部接地

6 -

未占用

7 -

未占用

8 -	左侧车门背景照明灯控制端（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车）

9 -

未占用

10 -

未占用

11 -

未占用

12 -	后部车窗升降器锁止指示灯控制端，连接到 后部车窗升降器锁止指示灯 -K194- ，插头 T10j/2，针脚 2

13 -	中央门锁按钮指未灯控制端，连接到 中央门锁按钮 -E600- ，插头 T4am/3，针脚 3

14 -

未占用

15 -

未占用

16 -	左前登车照明灯控制端（仅用于带氛围灯型号 1 的汽车），连接到 驾驶员侧登车照明灯 -W92- ，插头 T2ci/2，针脚 2

17 -

未占用

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -

未占用

23 -	行李厢盖遥控开锁按钮信号（仅用于带有行李厢盖电控开启装置的汽车 / 用于不带混合动力驱动的汽车），连接到 行李厢盖遥控开锁按钮 -E233- ，插头 T4m/3，针脚 3

-	油箱盖和行李厢盖遥控解锁按钮信号（用于带行李厢盖电控开启装置的汽车，用于带混合动力驱动的汽车）

24 -	后视镜调节开关信号，连接到 后视镜调节开关 -E43- ，插头 T6r/1，针脚 1

25 -	后视镜调节开关信号，连接到 后视镜调节开关 -E43- ，插头 T6r/5，针脚 5

26 -

未占用

27 -	后部车窗升降器联锁开关信号，连接到 后部车窗升降器锁止开关 -E39- ，插头 T10j/1，针脚 1

28 -	中央门锁按钮信号，连接到 中央门锁按钮 -E600- ，插头 T4am/4，针脚 4（用于不带混合动力驱动的汽车）

-	压力平衡按钮和中央门锁按钮信号（用于带混合动力驱动的汽车）

29 -	副驾驶员侧后部车窗升降器按钮信号，连接到 副驾驶员侧后部车窗升降器按钮，在驾驶员车门中 -E714- ，插头 T10j/7，针脚 7

30 -	驾驶员侧后部车窗升降器按钮信号，连接到 驾驶员侧后部车窗升降器按钮，在驾驶员车门中 -E712- ，插头 T10j/8，针脚 8

31 -	副驾驶员侧车窗升降器按钮信号，连接到 副驾驶员侧车窗升降器按钮，在驾驶员车门中 -E715- ，插头 T10j/6，针脚 6

32 -	驾驶员侧前部车窗升降器按钮信号，连接到 驾驶员侧前部车窗升降器按钮 -E710- ，插头 T10j/5，针脚 5

C -	16 芯插头连接 -T16g- ，黑色，驾驶员侧车门控制单元插头

1 -	驾驶员侧车外后视镜的登车照明灯控制端

2 -	驾驶员侧自动防眩车外后视镜控制端（仅用于带有自动防眩车外后视镜的汽车）

3 -

接线柱 31

4 -	驾驶员侧外后视镜调节马达电位计接地（仅用于带电动座椅调节和记忆功能的汽车）

5 -	驾驶员侧外后视镜调节马达控制端

6 -	驾驶员侧自动防眩车外后视镜控制端（仅用于带有自动防眩车外后视镜的汽车）

7 -	驾驶员侧外后视镜调节马达控制端

8 -	驾驶员侧外后视镜调节马达控制端

9 -	驾驶员侧外后视镜折叠马达控制端（仅用于带后视镜折叠机构的汽车）

10 -	驾驶员侧外后视镜折叠马达控制端（仅用于带后视镜折叠机构的汽车）

11 -	驾驶员侧外后视镜转向信号灯灯泡控制端

12 -

未占用

13 -	驾驶员侧外后视镜调节马达电位计信号（仅用于带电动座椅调节和记忆功能的汽车）

14 -	驾驶员侧外后视镜调节马达电位计电源（仅用于带电动座椅调节和记忆功能的汽车）

15 -	驾驶员侧可加热车外后视镜控制端

16 -	驾驶员侧外后视镜调节马达电位计信号（仅用于带电动座椅调节和记忆功能的汽车）

D -	6 芯插头连接 -T6v- ，黑色，驾驶员侧车门控制单元插头

1 -

未占用

2 -

未占用

3 -	驾驶员侧车窗升降器马达控制端，连接到 驾驶员侧电动升降器电机 -V147- ，插头 T3ae/2，针脚 2

4 -

未占用

5 -

未占用

6 -	驾驶员侧车窗升降器马达控制端，连接到 驾驶员侧电动升降器电机 -V147- ，插头 T3ae/3，针脚 3

E -	20 芯插头连接 -T20d- ，黑色，驾驶员侧车门控制单元插头

1 -	驾驶员侧中央门锁开关信号，连接到 驾驶员侧中央门锁开关 -F59- ，插头 T8i/1，针脚 1

2 -

未占用

3 -	左侧车门外把手照明灯控制端

4 -

未占用

5 -	驾驶员侧车门接触开关信号，连接到 驾驶员侧车门接触开关 -F2- ，插头 T8i/3，针脚 3

6 -	驾驶员车门闭锁单元信号，连接到 驾驶员车门闭锁单元 -VX21- ，插头 T8i/4，针脚 4

7 -

未占用

8 -

未占用

9 -

未占用

10 -

LIN 总线

11 -	驾驶员车门闭锁单元控制端，连接到 驾驶员车门闭锁单元 -VX21- ，插头 T8i/6，针脚 6

12 -	驾驶员车门闭锁单元信号（仅用于带进入及起动许可的汽车），连接到 驾驶员车门闭锁单元 -VX21- ，插头 T8i/5，针脚 5

13 -	驾驶员车门闭锁单元控制端，连接到 驾驶员车门闭锁单元 -VX21- ，插头 T8i/7，针脚 7

14 -	CAN 总线，低位（舒适 / 便捷系统）

15 -	CAN 总线，高位（舒适 / 便捷系统）

16 -

未占用

17 -

未占用

18 -

未占用

19 -

接线柱 30a

20 -

接线柱 31

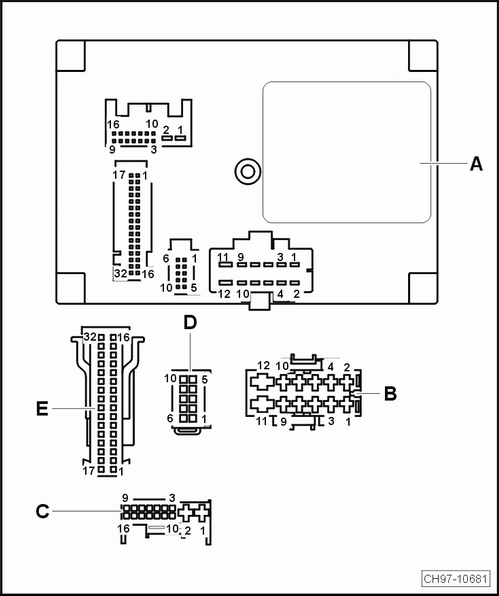

左前座椅调节控制单元 -J1112- （带有记忆功能的驾驶员座椅） 安装位置 - 在驾驶员座椅底部 -箭头-

插头连接

A -	左前座椅调节控制单元 -J1112-

B -	12 芯插头连接 -T12d- ，黑色，左前座椅调节控制单元插头

1 -	驾驶员座椅靠背调节马达控制端，连接到 左前侧座椅靠背调节电机 -V495- ，插头 T4as/2，针脚 2

2 -

未占用

3 -	驾驶员座椅后部高度调节马达控制端，连接到 驾驶员座椅的后部高度调节电机 -V30- ，插头 T5f/1，针脚 1

4 -

未占用

5 -	驾驶员座椅纵向调整马达控制端，连接到 驾驶员座椅纵向调节电机 -V28- ，插头 T5b/1，针脚 1

6 -	驾驶员座椅靠背调节马达控制端，连接到 左前侧座椅靠背调节电机 -V495- ，插头 T4as/1，针脚 1

7 -	驾驶员座椅前部高度调节马达控制端，连接到 驾驶员座椅的前部高度调节电机 -V29- ，插头 T5d/1，针脚 1

8 -	驾驶员座椅后部高度调节马达控制端，连接到 驾驶员座椅的后部高度调节电机 -V30- ，插头 T5f/5，针脚 5

9 -	驾驶员座椅纵向调整马达控制端，连接到 驾驶员座椅纵向调节电机 -V28- ，插头 T5b/5，针脚 5

10 -	驾驶员座椅前部高度调节马达控制端，连接到 驾驶员座椅的前部高度调节电机 -V29- ，插头 T5d/5，针脚 5

11 -

接线柱 30a

12 -

接线柱 31

C -	16 芯插头连接 -T16f- ，黑色，左前座椅调节控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -	腰部支撑前后调节传感器信号，连接到 腰部支撑前后调节传感器 -G375- ，插头 T4ag/1，针脚 1

5 -

未占用

6 -	腰部支撑高度调节传感器信号，连接到 腰部支撑高度调节传感器 -G374- ，插头 T4ab/1，针脚 1

7 -

未占用

8 -

未占用

9 -

未占用

10 -

未占用

11 -	驾驶员座椅腰部支撑纵向调节电机控制端，连接到 驾驶员座椅腰部支撑纵向调节电机 -V125- ，插头 T4ag/3，针脚 3

12 -	驾驶员座椅腰部支撑调节传感器接地

13 -	驾驶员座椅腰部支撑纵向调节电机控制端，连接到 驾驶员座椅腰部支撑纵向调节电机 -V125- ，插头 T4ag/2，针脚 2

14 -

未占用

15 -	驾驶员座椅腰部支撑高度调节电机控制端，连接到 驾驶员座椅腰部支撑高度调节电机 -V129- ，插头 T4ab/3，针脚 3

16 -	驾驶员座椅腰部支撑高度调节电机控制端，连接到 驾驶员座椅腰部支撑高度调节电机 -V129- ，插头 T4ab/2，针脚 2

D -	10 芯插头连接 -T10e- ，黑色，左前座椅调节控制单元插头

1 -	驾驶员座椅调节传感器接地

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -

未占用

7 -	靠背调节传感器信号，连接到 左前侧座椅靠背调节电机 -V495- ，插头 T4as/4，针脚 4

8 -	后部座椅高度调节传感器信号，连接到 后部座椅高度调节传感器 -G439- ，插头 T5f/4，针脚 4

9 -	前部座椅高度调节传感器信号，连接到 前部座椅高度调节传感器 -G438- ，插头 T5d/4，针脚 4

10 -	座椅前后调节传感器信号，连接到 座椅前后调节传感器 -G441- ，插头 T5b/4，针脚 4

E -	32 芯插头连接 -T32c- ，灰色，左前座椅调节控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -	左前侧腰部支撑调节开关信号，连接到 左前侧腰部支撑调节开关 -E752- ，插头 T6ab/5，针脚 5

7 -	左前侧腰部支撑调节开关信号，连接到 左前侧腰部支撑调节开关 -E752- ，插头 T6ab/6，针脚 6

8 -

未占用

9 -

未占用

10 -

开关内部接地

11 -	记忆位置按钮 1 信号，连接到 带记忆功能的座椅按钮 1 -E218- ，插头 T6ad/3，针脚 3

12 -	记忆位置按钮 2 信号，连接到 带记忆功能的座椅按钮 2 -E219- ，插头 T6ad/5，针脚 5

13 -

未占用

14 -

未占用

15 -	CAN 总线，低位（舒适 / 便捷系统）

16 -	CAN 总线，高位（舒适 / 便捷系统）

17 -

未占用

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -	驾驶员座椅靠背调节开关信号，连接到 驾驶员座椅靠背调节开关 -E96- ，插头 T12c/5，针脚 5

23 -	驾驶员座椅后部高度调整按钮信号，连接到 驾驶员座椅的后部高度调节开关 -E63- ，插头 T12c/2，针脚 2

24 -	驾驶员座椅前部高度调整按钮信号，连接到 驾驶员座椅的前部高度调节开关 -E62- ，插头 T12c/1，针脚 1

25 -	驾驶员座椅纵向调整按钮信号，连接到 驾驶员座椅纵向调节开关 -E363- ，插头 T12c/3，针脚 3

26 -

未占用

27 -	座椅位置存储按钮信号，连接到 座椅位置存储按钮 -E447- ，插头 T6ad/6，针脚 6

28 -	记忆位置按钮 3 信号，连接到 带记忆功能的座椅按钮 3 -E220- ，插头 T6ad/2，针脚 2

29 -

未占用

30 -

未占用

31 -

未占用

32 -

未占用

转向柱电子装置控制单元 -J527- 安装位置 - 在转向柱上部 -箭头-

插头连接（仅用于不带可加热式方向盘的汽车，截至 2019 年 8 月）

A -	转向柱电子装置控制单元 -J527-

B -	4 芯插头连接 -T4h- ，黄色，转向柱电子装置控制单元插头

q	仅用于带可加热式方向盘的汽车 → 车锚

1 -	驾驶员侧安全气囊引爆装置控制端，连接到 安全气囊控制单元 -J234- ，插头 T90a/55，针脚 55

2 -	驾驶员侧安全气囊引爆装置控制端，连接到 安全气囊控制单元 -J234- ，插头 T90a/56，针脚 56

3 -

未占用

4 -

未占用

C -

未占用

D -	16 芯插头连接 -T16a- ，黑色，转向柱电子装置控制单元插头

1 -

接线柱 30a

2 -

接线柱 31

3 -	CAN 总线，低位（舒适 / 便捷系统）

4 -	CAN 总线，高位（舒适 / 便捷系统）

5 -	定速巡航开关信号（用于带发动机型号代码 CSSA 的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/56，针脚 56

-	定速巡航开关信号（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/61，针脚 61

-	定速巡航开关信号（仅用于带 1.8 升发动机的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/70，针脚 70

-	定速巡航开关信号（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/41，针脚 41

6 -

未占用

7 -

未占用

8 -	LIN 总线，连接到 数据总线诊断接口 -J533- ，插头 T20b/13，针脚 13

9 -

未占用

10 -

未占用

11 -	选档杆档位 P 锁止开关信号（仅适用于带双离合器变速箱的汽车），连接到 换挡杆传感器控制单元 -J587- ，插头 T10h/2，针脚 2

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

E -

未占用

F -	刮水器、间歇电位计和多功能装置的定位件

1 -

接地

2 -	车窗玻璃刮水器间歇运行调节器信号

3 -

未占用

4 -	车窗玻璃清洗泵开关信号

5 -	间歇式刮水器开关信号

6 -	间歇式刮水器开关接地

G -	转向信号灯开关和变光开关定位件

1 -

未占用

2 -

未占用

3 -

接地

4 -

变光开关信号

5 -

转向信号灯开关信号

6 -

变光开关信号

7 -

变光开关信号

8 -

转向信号灯开关信号

插头连接（仅用于带可加热式方向盘的汽车，截至 2019 年 8 月）

A -	转向柱电子装置控制单元 -J527-

B -	4 芯插头连接 -T4h- ，黄色，转向柱电子装置控制单元插头

1 -	驾驶员侧安全气囊引爆装置控制端，连接到 安全气囊控制单元 -J234- ，插头 T90a/55，针脚 55

2 -	驾驶员侧安全气囊引爆装置控制端，连接到 安全气囊控制单元 -J234- ，插头 T90a/56，针脚 56

3 -

未占用

4 -

未占用

C -

未占用

D -	14 芯插头连接 -T14e- ，黑色，转向柱电子装置控制单元插头

1 -

接线柱 30a

2 -

接线柱 30a

3 -

未占用

4 -

接线柱 31

5 -	CAN 总线，低位（舒适 / 便捷系统）

6 -	CAN 总线，高位（舒适 / 便捷系统）

7 -	定速巡航开关信号（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/70，针脚 70

-	定速巡航开关信号（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/41，针脚 41

-	定速巡航开关信号（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/61，针脚 61

8 -

接线柱 31

9 -	选档杆档位 P 锁止开关信号，连接到 换挡杆传感器控制单元 -J587- ，插头 T10h/2，针脚 2

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -	LIN 总线，连接到 数据总线诊断接口 -J533- ，插头 T20b/13，针脚 13

E -

未占用

F -	刮水器、间歇电位计和多功能装置的定位件

1 -

接地

2 -	车窗玻璃刮水器间歇运行调节器信号

3 -

未占用

4 -	车窗玻璃清洗泵开关信号

5 -	间歇式刮水器开关信号

6 -	间歇式刮水器开关接地

G -	转向信号灯开关和变光开关定位件

1 -	驾驶员辅助系统按钮信号

2 -	驾驶员辅助系统按钮信号

3 -

接地

4 -

变光开关信号

5 -

转向信号灯开关信号

6 -

变光开关信号

7 -

变光开关信号

8 -

转向信号灯开关信号

H -

方向盘加热定位件

1 -

方向盘加热电源

2 -

方向盘加热接地

插头连接（仅用于不带可加热式方向盘的汽车，自 2019 年 8 月起）

A -	转向柱电子装置控制单元 -J527-

B -

未占用

C -

未占用

D -	16 芯插头连接 -T16a- ，黑色，转向柱电子装置控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -

接线柱 31

6 -	LIN 总线，连接到 车载电网控制单元 -J519- ，插头 T73c/54，针脚 54

7 -

接线柱 30a

8 -

未占用

9 -

未占用

10 -

未占用

11 -	驾驶员侧安全气囊引爆装置信号，连接到 安全气囊控制单元 -J234- ，插头 T90a/56，针脚 56

12 -	驾驶员侧安全气囊引爆装置信号，连接到 安全气囊控制单元 -J234- ，插头 T90a/55，针脚 55

13 -	定速巡航开关信号（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车），连接到 发动机控制单元 -J623- ，插头 T94a/61，针脚 61

-	定速巡航开关信号（用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/41，针脚 41

-	定速巡航开关信号（用于带发动机型号代码 DKX 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/70，针脚 70

14 -	LIN 总线，连接到 数据总线诊断接口 -J533- ，插头 T20b/13，针脚 13

15 -

未占用

16 -

未占用

E -

未占用

F -	刮水器、间歇电位计和多功能装置的定位件

1 -

接地

2 -	车窗玻璃刮水器间歇运行调节器信号

3 -

未占用

4 -	车窗玻璃清洗泵开关信号

5 -	间歇式刮水器开关信号

6 -	间歇式刮水器开关接地

G -	转向信号灯开关和变光开关定位件

1 -

未占用

2 -

未占用

3 -

接地

4 -

变光开关信号

5 -

转向信号灯开关信号

6 -

变光开关信号

7 -

变光开关信号

8 -

转向信号灯开关信号

插头连接（仅用于带可加热式方向盘的汽车，自 2019 年 8 月起）

A -	转向柱电子装置控制单元 -J527-

B -

未占用

C -

未占用

D -	14 芯插头连接 -T14e- ，黑色，转向柱电子装置控制单元插头

1 -

接线柱 30a

2 -

未占用

3 -

未占用

4 -

接线柱 31

5 -	LIN 总线，连接到 车载电网控制单元 -J519- ，插头 T73c/54，针脚 54

6 -

接线柱 30a

7 -

未占用

8 -

接线柱 31

9 -	驾驶员侧安全气囊引爆装置信号，连接到 安全气囊控制单元 -J234- ，插头 T90a/56，针脚 56

10 -	驾驶员侧安全气囊引爆装置信号，连接到 安全气囊控制单元 -J234- ，插头 T90a/55，针脚 55

11 -	定速巡航开关信号（用于带发动机型号代码 DKV 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/41，针脚 41

-	定速巡航开关信号（用于带发动机型号代码 DKX 的汽车），连接到 发动机控制单元 -J623- ，插头 T91a/70，针脚 70

12 -	LIN 总线，连接到 数据总线诊断接口 -J533- ，插头 T20b/13，针脚 13

13 -

未占用

14 -

未占用

E -

未占用

F -	刮水器、间歇电位计和多功能装置的定位件

1 -

接地

2 -	车窗玻璃刮水器间歇运行调节器信号

3 -

未占用

4 -	车窗玻璃清洗泵开关信号

5 -	间歇式刮水器开关信号

6 -	间歇式刮水器开关接地

G -	转向信号灯开关和变光开关定位件

1 -	驾驶员辅助系统按钮信号

2 -	驾驶员辅助系统按钮信号

3 -

接地

4 -

变光开关信号

5 -

转向信号灯开关信号

6 -

变光开关信号

7 -

变光开关信号

8 -

转向信号灯开关信号

H -

方向盘加热定位件

1 -

方向盘加热电源

2 -

方向盘加热接地

左后车门控制单元 -J388- （仅用于带氛围灯型号 1 的汽车） 安装位置 - 在左后车门上 -箭头-

插头连接

A -	左后车门控制单元 -J388-

B -	6 芯插头连接 -T6h- ，黑色，左后车门控制单元插头

1 -

未占用

2 -

未占用

3 -	后左车窗升降器电机控制端，连接到 后左车窗升降器电机 -V26- ，插头 T3an/3，针脚 3

4 -

未占用

5 -

未占用

6 -	后左车窗升降器电机控制端，连接到 后左车窗升降器电机 -V26- ，插头 T3an/2，针脚 2

C -	20 芯插头连接 -T20h- ，黑色，左后车门控制单元插头

1 -	驾驶员侧后部车门外把手照明灯控制端，连接到 驾驶员侧后部车门外把手照明灯 -L285- ，插头 T2ep/2，针脚 2

2 -

未占用

3 -

未占用

4 -

未占用

5 -	左后车门接触开关信号，连接到 左后车门接触开关 -F10- ，插头 T8w/2，针脚 2

6 -	左后车门闭锁单元信号，连接到 左后车门闭锁单元 -VX23- ，插头 T8w/3，针脚 3

7 -

未占用

8 -

未占用

9 -

未占用

10 -

LIN 总线

11 -	左后车门闭锁单元控制端，连接到 左后车门闭锁单元 -VX23- ，插头 T8w/5，针脚 5

12 -	左后车门闭锁单元控制端，连接到 左后车门闭锁单元 -VX23- ，插头 T8w/4，针脚 4

13 -	左后车门闭锁单元控制端，连接到 左后车门闭锁单元 -VX23- ，插头 T8w/6，针脚 6

14 -

未占用

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

19 -

接线柱 30a

20 -

接线柱 31

D -	16 芯插头连接 -T16d- ，黑色，左后车门控制单元插头

1 -	左后侧车门内把手照明灯泡控制端，连接到 左后侧车门内把手照明灯泡 -L133- ，插头 T2co/2，针脚 2

2 -	按钮照明控制，连接到 左后车门内的车窗升降器开关 -E52- ，插头 T4c/4，针脚 4

3 -	左后车门背景照明灯控制端

4 -

未占用

5 -

未占用

6 -

未占用

7 -

未占用

8 -

未占用

9 -	左后车门内的车窗升降器开关信号，连接到 左后车门内的车窗升降器开关 -E52- ，插头 T4c/3，针脚 3

10 -

未占用

11 -

未占用

12 -	左后登车照明灯控制端，连接到 左后登车照明灯 -W33- ，插头 T2ck/2，针脚 2

13 -

内部接地

14 -

未占用

15 -

未占用

16 -

未占用

左后车门控制单元 -J388- （依汽车装备而定） 安装位置 - 在左后车门上 -箭头-

插头连接

A -	左后车门控制单元 -J388-

B -	10 芯插头连接 -T10w- ，黑色，左后车门控制单元插头

1 -

未占用

2 -

接线柱 30a

3 -

接线柱 31

4 -	左后车门内的车窗升降器开关接地，连接到 左后车门内的车窗升降器开关 -E52- ，插头 T4c/1，针脚 1

5 -

未占用

6 -	左后车门内的车窗升降器开关信号，连接到 左后车门内的车窗升降器开关 -E52- ，插头 T4c/3，针脚 3

7 -

LIN 总线

8 -

未占用

9 -

未占用

10 -

未占用

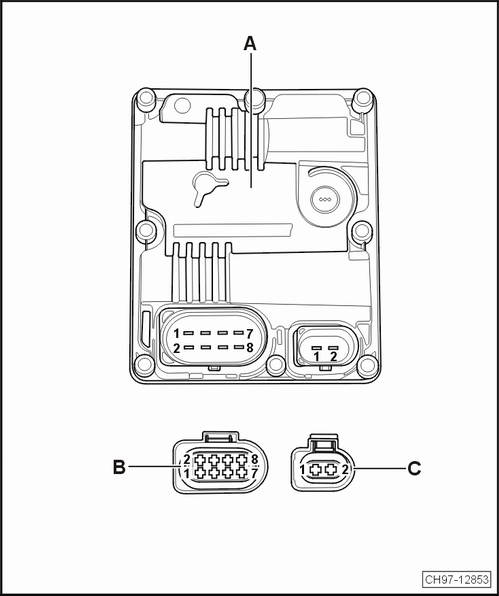

全轮驱动控制单元 -J492- （仅用于带全轮驱动的汽车） 安装位置 - 在车底后部主传动左侧-箭头-

插头连接

A -	全轮驱动控制单元 -J492-

B -	8 芯插头连接 -T8h- ，黑色，全轮驱动控制单元插头

1 -

接线柱 15

2 -	CAN 总线，低位（低盘传感器）

3 -

接线柱 30a

4 -	CAN 总线，高位（低盘传感器）

5 -

未占用

6 -

未占用

7 -

接线柱 31

8 -

未占用

C -	2 芯插头连接 -T2ai- ，黑色，Haldex 耦合器泵插头

1 -

耦合器泵控制端

2 -

耦合器泵控制端

电子通讯信息设备 1 控制单元 -J794- （用于 CNS 2.0（Entry Navi）） 安装位置 - 在仪表板中部-箭头-

插头连接

A -	电子通讯信息设备 1 控制单元 -J794-

B -	12 芯插头连接 -T12a- ，蓝色，电子通讯信息设备 1 控制单元插头

1 -	内部话筒，连接到 内部话筒 -R74- ，插头T2ac/2，针脚 2

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -

倒车摄像头信号

7 -	内部话筒，连接到 内部话筒 -R74- ，插头T2ac/1，针脚 1

8 -

未占用

9 -

未占用

10 -

未占用

11 -

未占用

12 -

倒车摄像头信号

C -	12 芯插头连接 -T12j- ，灰色，电子通讯信息设备 1 控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -

未占用

6 -	CAN 总线，高位（信息娱乐）

7 -

未占用

8 -

未占用

9 -

未占用

10 -

未占用

11 -

未占用

12 -	CAN 总线，低位（信息娱乐）

D -	18 芯插头连接 -T18b- ，电子通讯信息设备 1 控制单元插头

1 -

右后扬声器

2 -

右前扬声器

3 -

左前扬声器

4 -

左后扬声器

5 -

右后扬声器

6 -

右前扬声器

7 -

左前扬声器

8 -

左后扬声器

9 -

未占用

10 -

未占用

11 -

未占用

12 -

未占用

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

17 -

接线柱 31

18 -

接线柱 30a

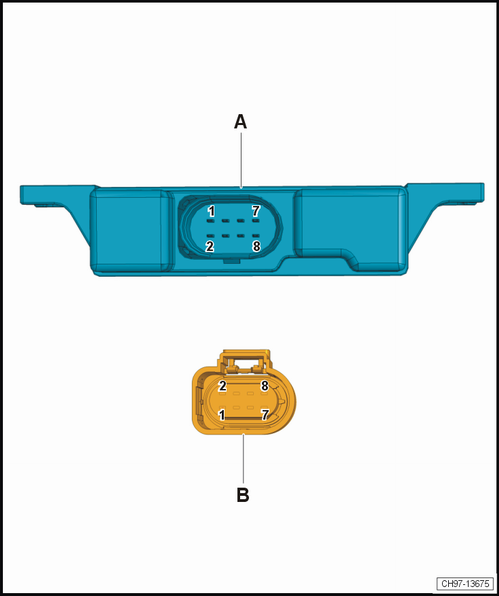

发动机噪音形成控制单元 -J943- （用于带混合动力驱动的汽车） 安装位置 - 在仪表板右侧-箭头-

插头连接

A -	发动机噪音形成控制单元 -J943-

B -	8 芯插头连接 -T8y- ，黑色，发动机噪音形成控制单元插头

1 -	CAN 总线低位（驱动系统）

2 -

接线柱 31

3 -	CAN 总线高位（驱动系统）

4 -

接线柱 15a

5 -	发动机发声装置按钮信号，连接到 发动机发声装置按钮 -E818- ，插头T10p/10，针脚 10

6 -	发动机发声装置按钮信号，连接到 发动机发声装置按钮 -E818- ，插头T10p/9，针脚 9

7 -	发动机噪音形成执行器 1 控制端，连接到 发动机噪音形成执行器 1 -R257- ，插头T2fi/2，针脚 2

8 -	发动机噪音形成执行器 1 控制端，连接到 发动机噪音形成执行器 1 -R257- ，插头T2fi/1，针脚 1

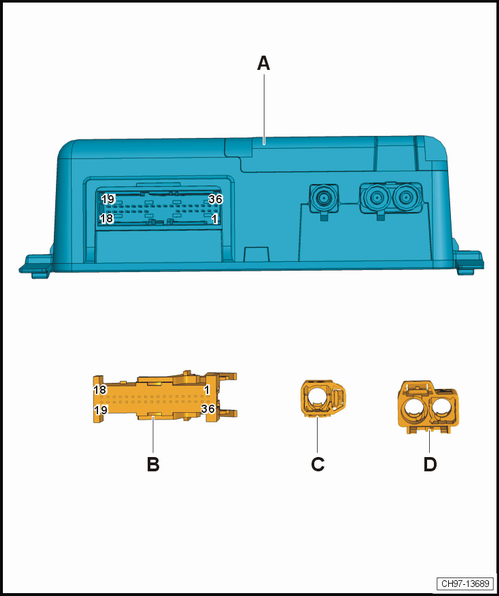

紧急呼叫模块和通信单元控制单元 -J949- （用于带混合动力驱动的汽车） 安装位置 - 在仪表板左侧-箭头-

插头连接

A -	紧急呼叫模块和通信单元控制单元 -J949-

B -	36 芯插头连接 -T36a- ，黑色，紧急呼叫模块和通信单元控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -	CAN 总线，高位，连接到 弯道灯和大灯照明距离调节控制单元 -J745- ，插头T20g/6，针脚 6

6 -	CAN 总线，低位，连接到 弯道灯和大灯照明距离调节控制单元 -J745- ，插头T20g/16，针脚 16

7 -

接线柱 31

8 -

未占用

9 -

未占用

10 -

未占用

11 -

未占用

12 -

接线柱 30a

13 -

未占用

14 -

未占用

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

19 -

未占用

20 -

未占用

21 -

未占用

22 -

未占用

23 -

未占用

24 -

未占用

25 -

接线柱 30a

26 -

未占用

27 -

未占用

28 -

未占用

29 -

未占用

30 -

接线柱 31

31 -

未占用

32 -

未占用

33 -

未占用

34 -

未占用

35 -

未占用

36 -

未占用

C -	4 芯插头连接 -T4bu- ，紫色，紧急呼叫模块和通信单元控制单元插头

-

接 LTE 天线

D -	2 芯插头连接 -T2fr- ，紫色，紧急呼叫模块和通信单元控制单元插头

-

接紧急呼叫模块天线

混合动力蓄电池单元 -AX1- （用于带混合动力驱动的汽车） 安装位置 - 在车底后部高压蓄电池上-箭头-

插头连接

A -	混合动力蓄电池单元 -AX1-

B -	6 芯插头连接 -T6au- ，橙色，混合动力蓄电池单元插头

1 -

蓄电池高压线 +

1s -

高压线屏蔽 +

2 -

蓄电池高压线 -

2s -

高压线屏蔽 -

3 -

未占用

3s -

未占用

C -	14 芯插头连接 -T14j- ，黑色，混合动力蓄电池单元插头

1 -	CAN 总线，高位（驱动系统）

2 -	CAN 总线，低位（驱动系统）

3 -	碰撞信号 +，连接到 安全气囊控制单元 -J234- ，插头T90a/17，针脚 17

4 -	高电压系统保养插头，连接到 高电压系统保养插头 -TW- ，插头T4bp/4，针脚 4

5 -	混合动力蓄电池制冷剂截止阀 1，连接到 混合动力蓄电池制冷剂截止阀 1 -N516- ，插头T2ff/1，针脚 1

6 -

接线柱 30a

7 -	高电压蓄电池冷却液泵，连接到 高电压蓄电池冷却液泵 -V590- ，插头T3bv/3，针脚 3

8 -

接线柱 15a

9 -

接线柱 31

10 -

接线柱 30a

11 -	高电压加热装置（PTC），连接到 高电压加热装置（PTC） -Z115- ，插头T8z/5，针脚 5

12 -	碰撞信号 -，连接到 安全气囊控制单元 -J234- ，插头T90a/18，针脚 18

13 -	CAN 总线，高位（混合动力）

14 -	CAN 总线，高位（混合动力）

蓄电池模块监控控制单元 -J497- （用于带混合动力驱动的汽车） 安装位置 - 在混合动力蓄电池单元前部-箭头-

插头连接

A -	蓄电池模块监控控制单元 -J497-

B -	18 芯插头连接 -T18g- ，黑色，蓄电池模块监控控制单元插头

1 -

接线柱 30a

2 -

接线柱 30a

3 -

未占用

4 -	蓄电池调节控制单元，连接到 蓄电池调节控制单元 -J840- ，插头T32e/20，针脚 20

5 -

未占用

6 -

接线柱 31

7 -

未占用

8 -

接线柱 31

9 -

接线柱 31

10 -

接线柱 30a

11 -

未占用

12 -

未占用

13 -

CAN 总线，低位

14 -

CAN 总线，高位

15 -

未占用

16 -

接线柱 15a

17 -

未占用

18 -

接线柱 31

C -	4 芯插头连接 -T4bx- ，黑色，蓄电池模块监控控制单元插头

1 -

蓄电池模块 3

2 -

未占用

3 -

未占用

4 -

未占用

蓄电池调节控制单元 -J840- （用于带混合动力驱动的汽车） 安装位置 - 在混合动力蓄电池单元后部-箭头-

插头连接

A -	蓄电池调节控制单元 -J840-

B -	32 芯插头连接 -T32e- ，白色，蓄电池调节控制单元插头

1 -

CAN 总线，高位

2 -

CAN 总线，低位

3 -	CAN 总线，高位（驱动系统）

4 -	CAN 总线，低位（驱动系统）

5 -	高电压系统保养插头，连接到 高电压系统保养插头 -TW- ，插头T4bp/4，针脚 4

6 -	混合动力蓄电池制冷剂截止阀 1 控制端，连接到 混合动力蓄电池制冷剂截止阀 1 -N516- ，插头T2ff/1，针脚 1

7 -	高电压蓄电池冷却液泵控制端，连接到 高电压蓄电池冷却液泵 -V590- ，插头T3bv/3，针脚 3

8 -	高电压蓄电池冷却液温度传感器 1 信号，连接到 高电压蓄电池冷却液温度传感器 1 -G898- ，插头T2fa/1，针脚 1

9 -	高电压蓄电池冷却液温度传感器 1 信号，连接到 高电压蓄电池冷却液温度传感器 1 -G898- ，插头T2fa/2，针脚 2

10 -

接线柱 30

11 -

未占用

12 -	蓄电池模块 0，连接到 蓄电池模块 0 -J1068- ，插头T2fa/2，针脚 2

13 -	磁撞信号 +，连接到 安全气囊控制单元 -J234- ，插头T90a/17，针脚 17

14 -

接线柱 15a

15 -

接线柱 31

16 -

接线柱 31

17 -

接线柱 30a

18 -	CAN 总线，高位（混合动力）

19 -	CAN 总线，低位（混合动力）

20 -	蓄电池模块监控控制单元，连接到 蓄电池模块监控控制单元 -J497- ，插头T18g/4，针脚 4

21 -	高电压加热装置（PTC）

22 -

未占用

23 -

未占用

24 -	高电压蓄电池冷却液温度传感器 2 信号，连接到 高电压蓄电池冷却液温度传感器 2 -G899- ，插头T2fv/2，针脚 2

25 -	高电压蓄电池冷却液温度传感器 2 信号，连接到 高电压蓄电池冷却液温度传感器 2 -G899- ，插头T2fv/1，针脚 1

26 -

未占用

27 -

未占用

28 -	蓄电池模块 7，连接到 蓄电池模块 7 -J997- ，插头T10ad/4，针脚 4

29 -	碰撞信号 -，连接到 安全气囊控制单元 -J234- ，插头T90a/18，针脚 18

30 -

接线柱 31

31 -

未占用

32 -

接线柱 30a
