上汽大众全新途观 L 轿车	安装位置	编号  806 / 1
		版本 08.2019

汽车后部的控制单元

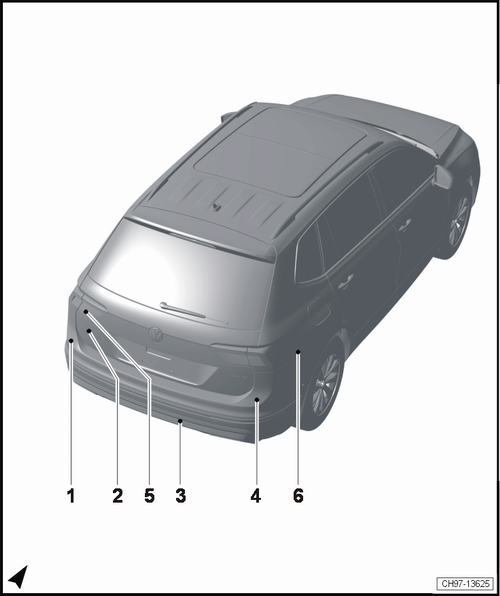

汽车后部的控制单元一览

1 -	盲区识别控制单元 2 -J1087- （用于带换道辅助系统的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

2 -	行李厢盖控制单元 -J605- （仅用于带有行李厢盖电控开启装置的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

3 -	行李厢盖开启装置控制单元 -J938- （仅用于带行李厢盖开启传感器的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

4 -	盲区识别控制单元 -J1086- （用于带换道辅助系统的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

5 -	蓄电池监控控制单元 -J367- （用于带混合动力驱动的汽车）

q

安装位置 → 章节

q

插头连接 → 章节

6 -	油箱泄漏诊断控制单元 -J909- （适用于排放标准 C6）

q

安装位置 → 章节

q

插头连接 → 章节

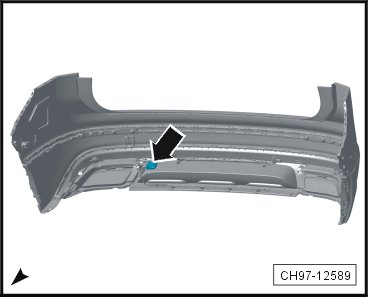

盲区识别控制单元 2 -J1087- （用于带换道辅助系统的汽车） 安装位置 - 在后保险杠内左侧 -箭头-

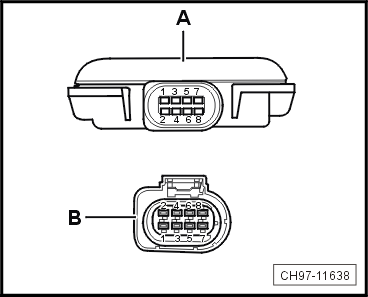

插头连接

A -	盲区识别控制单元 2 -J1087-

B -	8 芯插头连接 -T8r- ，黑色，盲区识别控制单元 2 插头

1 -	CAN 总线，高位（依汽车装备而定），连接到 盲区识别控制单元 -J1086- ，插头T8q/3，针脚 3

2 -	CAN 总线，低位（依汽车装备而定），连接到 盲区识别控制单元 -J1086- ，插头T8q/4，针脚 4

3 -	右侧车外后视镜中的盲区识别警告灯控制端（依汽车装备而定 / 截至 2019 年 8 月），连接到 右侧车外后视镜中的盲区识别警告灯 -K304- ，插头T2dn/1，针脚 1

4 -	左侧车外后视镜中的盲区识别警告灯控制端（依汽车装备而定 / 截至 2019 年 8 月），连接到 左侧车外后视镜中的盲区识别警告灯 -K303- ，插头T2dL/1，针脚 1

5 -

接线柱 31

6 -	CAN 总线，高位（依汽车装备而定 / 截至 2019 年 8 月），连接到 盲区识别控制单元 -J1086- ，插头T8q/6，针脚 6

-	左侧车外后视镜中的盲区识别警告灯控制端（依汽车装备而定），连接到 左侧车外后视镜中的盲区识别警告灯 -K303- ，插头T2dL/1，针脚 1

7 -	CAN 总线，低位（依汽车装备而定 / 截至 2019 年 8 月），连接到 盲区识别控制单元 -J1086- ，插头T8q/7，针脚 7

8 -

接线柱 15a

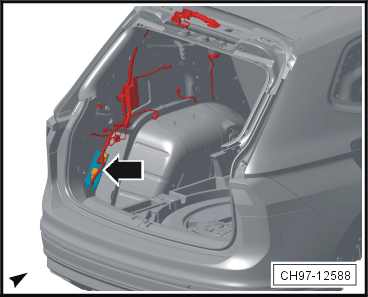

行李箱盖控制单元 -J605- （仅用于带有行李厢盖电控开启装置的汽车） 安装位置 - 在行李箱内左侧 -箭头-

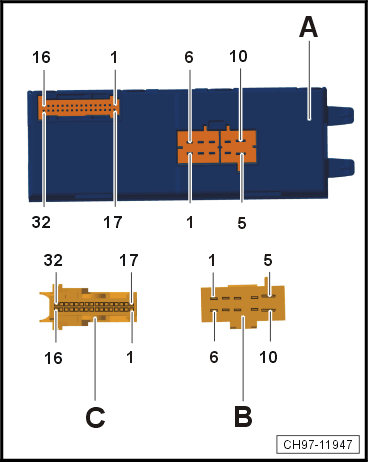

插头连接

A -	行李箱盖控制单元 -J605-

B -	10 芯插头连接 -T10q- ，黑色，行李箱盖控制单元插头

1 -

接线柱 30a

2 -	行李箱盖电机 1 控制端，连接到 行李厢盖电机 1 -V444- ，插头T10u/2，针脚 2

3 -	行李箱盖电机 2 控制端，连接到 行李厢盖电机 2 -V445- ，插头T10v/2，针脚 2

4 -	行李箱盖电机 1 控制端，连接到 行李厢盖电机 1 -V444- ，插头T10u/9，针脚 9

5 -	行李箱盖关闭辅助功能控制端，连接到 行李厢盖关闭辅助功能 -VX16- ，插头T6j/4，针脚 4

6 -

接线柱 31

7 -

未占用

8 -

未占用

9 -	行李箱盖电机 2 控制端，连接到 行李厢盖电机 2 -V445- ，插头T10v/9，针脚 9

10 -	行李箱盖关闭辅助功能控制端，连接到 行李厢盖关闭辅助功能 -VX16- ，插头T6j/2，针脚 2

C -	32 芯插头连接 -T32d- ，黑色，行李箱盖控制单元插头

1 -

未占用

2 -

未占用

3 -

未占用

4 -

未占用

5 -	行李厢盖的警报蜂鸣器信号，连接到 用于行李厢盖的警报蜂鸣器 -H32- ，插头T2ab/2，针脚 2

6 -

未占用

7 -	行李厢盖关闭辅助功能信号，连接到 行李厢盖关闭辅助功能 -VX16- ，插头T6j/5，针脚 5

8 -

未占用

9 -

未占用

10 -	电机 1 中的传感器，连接到 电机 1 中的传感器，用于行李厢盖 -G745- ，插头T10u/1，针脚 1

11 -	电机 2 中的传感器，连接到 电机 2 中的传感器，用于行李厢盖 -G746- ，插头T10v/1，针脚 1

12 -	电机 2 中的传感器，连接到 电机 2 中的传感器，用于行李厢盖 -G746- ，插头T10v/8，针脚 8

13 -	行李厢盖锁闭按钮信号，连接到 行李厢盖锁闭按钮 -E574- ，插头T8g/5，针脚 5

14 -	行李箱盖锁闭按钮信号，连接到 行李厢盖锁闭按钮 -E574- ，插头T8g/2，针脚 2

15 -

未占用

16 -

未占用

17 -

未占用

18 -

未占用

19 -	行李厢盖锁闭按钮电源 5 伏，连接到 行李厢盖锁闭按钮 -E574- ，插头T8g/7，针脚 7

20 -

未占用

21 -	行李箱盖的警报蜂鸣器控制端信号，连接到 用于行李厢盖的警报蜂鸣器 -H32- ，插头T2ab/1，针脚 1

22 -

未占用

23 -

未占用

24 -	电机 2 中的传感器信号，连接到 电机 2 中的传感器，用于行李厢盖 -G746- ，插头T10v/10，针脚 10

25 -	电机 2 中的传感器信号，连接到 电机 2 中的传感器，用于行李厢盖 -G746- ，插头T10v/3，针脚 3

26 -	电机 1 中的传感器信号，连接到 电机 1 中的传感器，用于行李厢盖 -G745- ，插头T10u/10，针脚 10

27 -	电机 1 中的传感器信号，连接到 电机 1 中的传感器，用于行李厢盖 -G745- ，插头T10u/3，针脚 3

28 -	电机 1 中的传感器电源，连接到 电机 1 中的传感器，用于行李厢盖 -G745- ，插头T10u/8，针脚 8

29 -

未占用

30 -

未占用

31 -	CAN 总线，低位（舒适 / 便捷系统）

32 -	CAN 总线，高位（舒适 / 便捷系统）

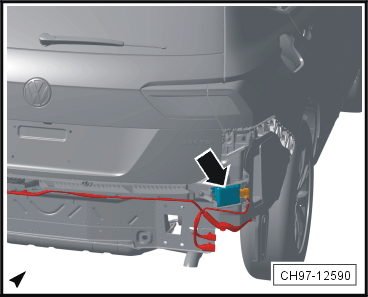

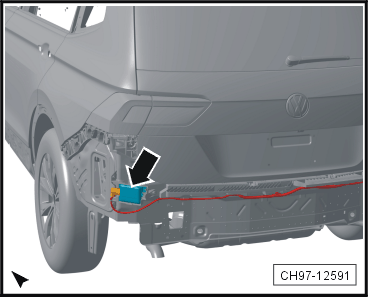

行李厢盖开启装置控制单元 -J938- （仅用于带行李厢盖开启传感器的汽车） 安装位置 - 在后部保险杠右侧-箭头-

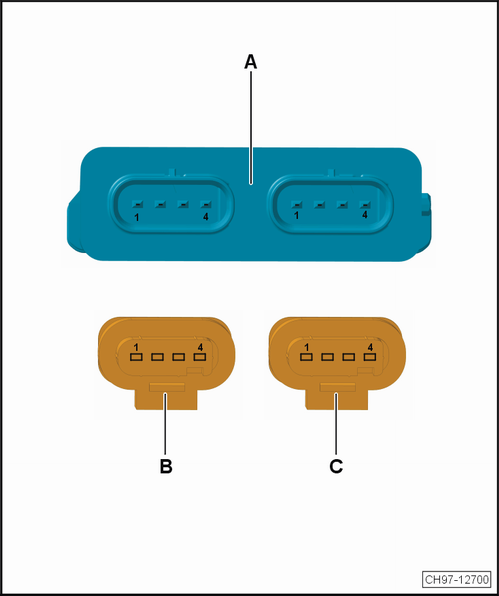

插头连接

A -	行李厢盖开启装置控制单元 -J938-

B -	4 芯插头连接 -T4L- ，黑色，行李厢盖开启装置控制单元插头

1 -

接线柱 31

2 -

未占用

3 -	LIN总线，连接到 进入及起动系统接口 -J965- ，插头T40a/16，针脚 16

4 -	行李厢盖开启装置控制单元电源，连接到 进入及起动系统接口 -J965- ，插头T40a/2，针脚 2

C -	4 芯插头连接 -T4bh- ，黑色，行李厢盖开启装置控制单元插头

1 -	行李箱盖打开传感器信号

2 -	行李箱盖打开传感器信号

3 -	行李箱盖打开传感器 2 信号

4 -	行李箱盖打开传感器 2 信号

盲区识别控制单元 -J1086- （用于带换道辅助系统的汽车） 安装位置 - 在后保险杠内右侧 -箭头-

插头连接

A -	盲区识别控制单元 -J1086-

B -	8 芯插头连接 -T8q- ，黑色，盲区识别控制单元插头

1 -	CAN 总线，低位（扩展型 CAN 总线）（依汽车装备而定）

2 -	CAN 总线，高位（扩展型 CAN 总线）（依汽车装备而定）

3 -	CAN 总线，高位（扩展型 CAN 总线）（依汽车装备而定 / 截至 2019 年 8 月）

-	CAN 总线，低位（扩展型 CAN 总线）（依汽车装备而定），连接到 盲区识别控制单元 2 -J1087- ，插头T8r/1，针脚 1

4 -	CAN 总线，低位（扩展型 CAN 总线）（依汽车装备而定 / 截至 2019 年 8 月）

-	CAN 总线，高位（扩展型 CAN 总线）（依汽车装备而定），连接到 盲区识别控制单元 2 -J1087- ，插头T8r/2，针脚 2

5 -

接线柱 31

6 -	CAN 总线，高位（依汽车装备而定 / 截至 2019 年 8 月），连接到 盲区识别控制单元 2 -J1087- ，插头T8r/6，针脚 6

-	右侧车外后视镜中的盲区识别警告灯控制端（依汽车装备而定），连接到 右侧车外后视镜中的盲区识别警告灯 -K304- ，插头T2dn/1，针脚 1

7 -	CAN 总线，低位（依汽车装备而定 / 截至 2019 年 8 月），连接到 盲区识别控制单元 2 -J1087- ，插头T8r/7，针脚 7

8 -

接线柱 15a

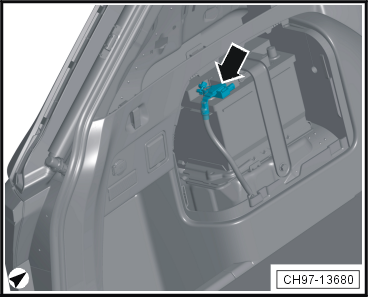

蓄电池监控控制单元 -J367- （用于带混合动力驱动的汽车） 安装位置 - 在行李箱左侧蓄电池负极接线柱上-箭头-

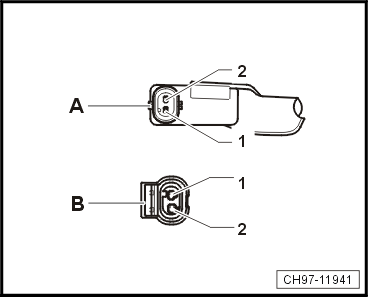

插头连接

A -	蓄电池监控控制单元 -J367-

B -	2 芯插头连接 -T2bz- ，黑色，蓄电池监控控制单元插头

1 -

LIN 总线

2 -

接线柱 30

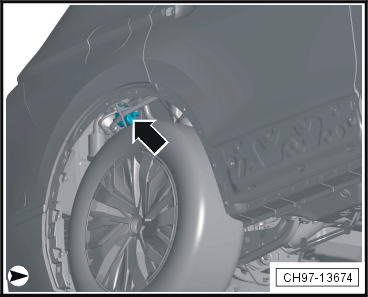

油箱泄漏诊断控制单元 -J909- （适用于排放标准 C6） 安装位置 - 在右后轮罩内-箭头-

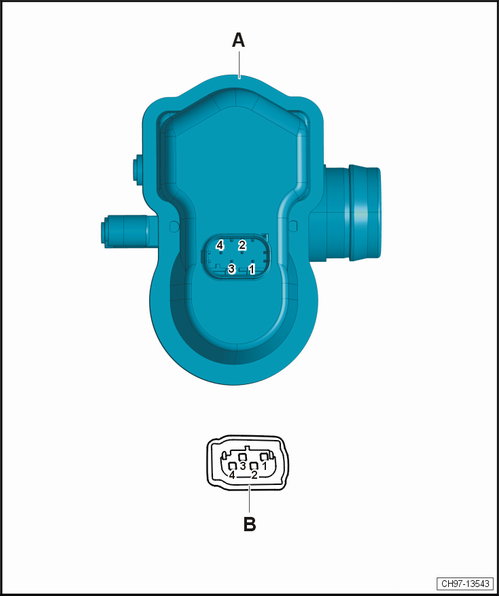

插头连接

A -	油箱泄漏诊断控制单元 -J909-

B -	4 芯插头连接 -T4bo- ，黑色，油箱泄漏诊断控制单元插头

1 -	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T94a/86，针脚 86（用于带 1.4 升发动机的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T91a/78，针脚 78（用于带发动机型号代码 DKX 的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T91a/37，针脚 37（用于带发动机型号代码 DKV 的汽车）

2 -	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T94a/28，针脚 28（用于带 1.4 升发动机的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T91a/23，针脚 23（用于带发动机型号代码 DKX 的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T91a/21，针脚 21（用于带发动机型号代码 DKV 的汽车）

3 -	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T94a/29，针脚 29（用于带 1.4 升发动机的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T91a/40，针脚 40（用于带发动机型号代码 DKX 的汽车）

-	发动机控制单元，连接到 发动机控制单元 -J623- ，插头T105a/20，针脚 20（用于带发动机型号代码 DKV 的汽车）

4 -

接线柱 87a
