| 上汽大众全新途观 L 轿车 | 安装位置 | 编号 802 / 1 |
| 版本 04.2020 | ||
| 保险丝 |

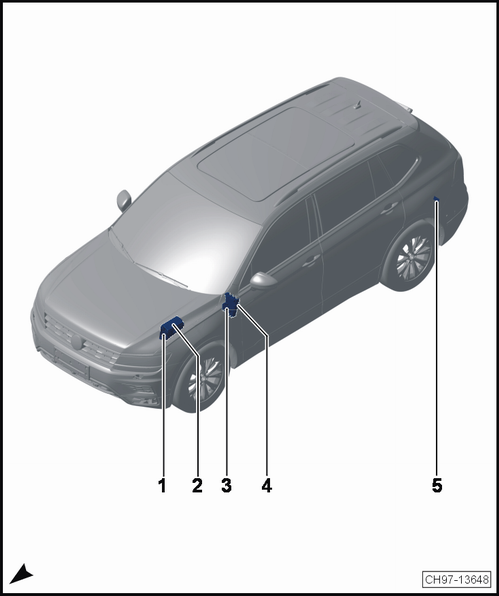

| 保险丝（SA）、（SB）、（SC）一览 |
|
| 1 - | 发动机舱内左侧电控箱前面上的保险丝（SA） |
| q | 安装位置 → 章节 |
| q | 保险丝布置 → 章节 |
| 2 - | 发动机舱内左侧电控箱正面上的保险丝（SB） |
| q | 安装位置 → 章节 |
| q | 保险丝布置 → 章节 |
| 3 - | 仪表板左侧保险丝支架上的附加保险丝 |
| q | 安装位置 → 章节 |
| q | 保险丝布置 → 章节 |
| 4 - | 仪表板左侧保险丝支架上的保险丝（SC） |
| q | 安装位置 → 章节 |
| q | 保险丝布置 → 章节 |
| 5 - | 蓄电池上的保险丝 |
| q | → 章节 |
| q | → 章节 |
| q | 用于带混合动力驱动的汽车 |

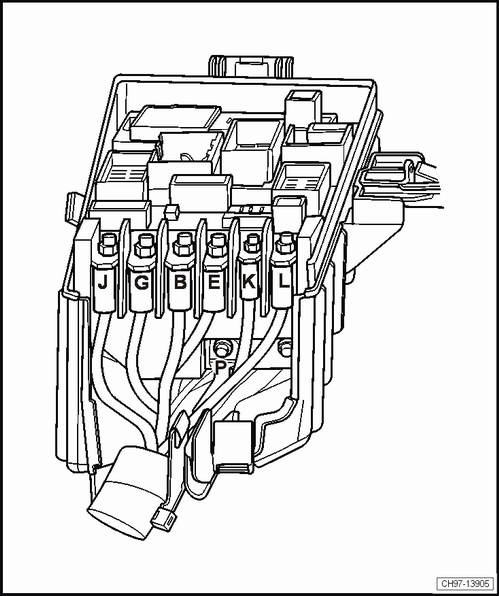

| 发动机舱内左侧电控箱前面上的保险丝（SA） |
| 保险丝安装位置 |
| 拧紧力矩 → 修理组 97 |
 |
| 保险丝 SA - |
| 保险丝布置（SA） |
| 编号 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 | ||
| J | - | 保险丝架 A 上的保险丝 1 -- | 125 A | - | 端子 15 供电继电器 -- 插座继电器 -- 副驾驶员座椅调节装置的热敏保险丝 1 -- 保险丝架 C 上的保险丝 2 -- 保险丝架 C 上的保险丝 4 -- 保险丝架 C 上的保险丝 5 -- 保险丝架 C 上的保险丝 6 -- 保险丝架 C 上的保险丝 7 -- 保险丝架 C 上的保险丝 8 -- 保险丝架 C 上的保险丝 9 -- 保险丝架 C 上的保险丝 10 -- 保险丝架 C 上的保险丝 11 -- 保险丝架 C 上的保险丝 12 -- 保险丝架 C 上的保险丝 13 -- 保险丝架 C 上的保险丝 14 -- 保险丝架 C 上的保险丝 31 -- 保险丝架 C 上的保险丝 38 -- 保险丝架 C 上的保险丝 39 -- 保险丝架 C 上的保险丝 40 -- 保险丝架 C 上的保险丝 41 -- 保险丝架 C 上的保险丝 42 -- 保险丝架 C 上的保险丝 46 -- 保险丝架 C 上的保险丝 51 -- 保险丝架 C 上的保险丝 53 -- |
30 |
| G | - | 保险丝架 A 上的保险丝 2 -- | 400 A | - | 交流发电机 -- （用于不带混合动力驱动的汽车） 电驱动装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车） |
30 |
| E | - | 保险丝架 A 上的保险丝 3 -- | 80 A | - | 转向辅助控制单元 -- | 30 |
| K | - | 保险丝架 A 上的保险丝 4 -- | 80 A | - | 保险丝架 C 上的保险丝 3 -- 保险丝架 C 上的保险丝 15 -- 保险丝架 C 上的保险丝 16 -- 保险丝架 C 上的保险丝 17 -- 保险丝架 C 上的保险丝 18 -- 保险丝架 C 上的保险丝 19 -- 保险丝架 C 上的保险丝 20 -- 保险丝架 C 上的保险丝 21 -- 保险丝架 C 上的保险丝 23 -- 保险丝架 C 上的保险丝 24 -- 保险丝架 C 上的保险丝 25 -- 保险丝架 C 上的保险丝 26 -- 保险丝架 C 上的保险丝 27 -- 保险丝架 C 上的保险丝 28 -- 保险丝架 C 上的保险丝 30 -- （用于带混合动力驱动的汽车） 保险丝架 C 上的保险丝 43 -- 保险丝架 C 上的保险丝 44 -- 保险丝架 C 上的保险丝 45 -- 保险丝架 C 上的保险丝 50 -- |
30 |
| L | - | 保险丝架 A 上的保险丝 5 -- | 50 A | - | 散热器风扇控制单元 -- | 30 |
| P | - | 保险丝架 A 上的保险丝6 -- | 50 A | - | 双离合器变速箱机电装置 -- （用于带混合动力驱动的汽车） | 30 |

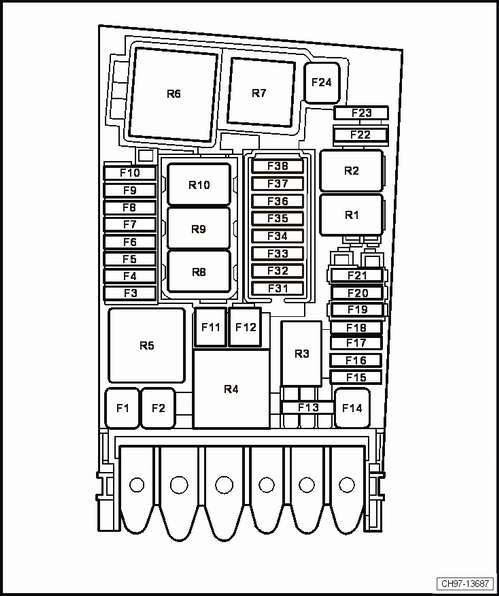

| 发动机舱内左侧电控箱正面上的保险丝（SB） |
| 保险丝安装位置 |
| 保险丝颜色 |
 |
| 50A - | 红色 |
| 40A - | 橙色 |
| 30A - | 绿色 |
| 20A - | 黄色 |
| 15A - | 蓝色 |
| 10A - | 红色 |
| 5A - | 米色 |
| 保险丝布置（SB) |
| 编号 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 | ||
| F1 | - | 保险丝架 B 上的保险丝 1 -- | 40 A | - | ABS 控制单元 -- （截至 2018 年 1 月） | 30 |
| 25 A | - | ABS 控制单元 -- （自 2018 年 1 月起） | ||||
| F2 | - | 保险丝架 B 上的保险丝 2 -- | 40 A | - | ABS 控制单元 -- | 30 |
| F3 | - | 保险丝架 B 上的保险丝 3 -- | 15 A | - | 发动机控制单元 -- | 87 |
| F4 | - | 保险丝架 B 上的保险丝 4 -- | 10 A | - | 机油油位和机油温度传感器 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车 / 用于带混合动力驱动的汽车） 真空泵继电器 -- （用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车） 冷却液不足显示控制单元 -- （用于带混合动力驱动的汽车） 散热器风扇控制单元 -- 活性碳罐电磁阀 1 -- （仅用于带 1.4 升发动机的汽车） 进气歧管风门阀门 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节阀 1 -- （仅用于带 1.4 升发动机的汽车） 涡轮增压器循环空气阀 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 排气门凸轮轴调节阀 1 -- （仅用于带 1.4 升发动机的汽车） 机油压力调节阀 -- 活塞冷却喷嘴控制阀 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） |
87 |
| F5 | - | 保险丝架 B 上的保险丝 5 -- | 10 A | - | 凸轮轴调节元件 1 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 2 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 3 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 4 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 5 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 6 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 7 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节元件 8 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 发动机部件供电继电器 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 加热装置冷却液截止阀 -- （用于带混合动力驱动的汽车） 变速箱冷却液阀 -- （用于带混合动力驱动的汽车） 气缸 1 喷油嘴 2 -- （仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） 气缸 2 喷油嘴 2 -- （仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车/ 用于带发动机型号代码 DPLA 的汽车） 气缸 3 喷油嘴 2 -- （仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车/ 用于带发动机型号代码 DPLA 的汽车） 气缸 4 喷油嘴 2 -- （仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车/ 用于带发动机型号代码 DPLA 的汽车） 冷却液转换阀 1 -- （用于带混合动力驱动的汽车） 用于高温回路的冷却液泵 -- （用于带混合动力驱动的汽车） |
87 |
| F6 | - | 保险丝架 B 上的保险丝 6 -- | 5 A | - | 制动信号灯开关 -- （用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） 制动踏板开关 -- （用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） |
87 |
| 7.5 A | - | 制动信号灯开关 -- （用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） 制动踏板开关 -- （用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） |
||||
| F7 | - | 保险丝架 B 上的保险丝 7 -- | 10 A | - | 油箱泄漏诊断控制单元 -- （仅用于带 1.4 升发动机排放标准 C6 的汽车） 循环泵 -- （仅用于带 1.4 升发动机排放标准 C5 的汽车，用于不带混合动力驱动的汽车） 用于低温回路的冷却液泵 -- （仅用于带 1.4 升发动机排放标准 C6 的汽车 / 用于带混合动力驱动的汽车） |
87 |
| 7.5 A | - | 冷却液截止阀 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车 / 适用于排放标准 C5） 油箱泄漏诊断控制单元 -- （仅用于带 2.0 升发动机排放标准 C6 的汽车） 变速箱冷却液阀 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 水泵 -- （仅适用于带 1.8 l 发动机的汽车） |
||||
| F8 | - | 保险丝架 B 上的保险丝 8 -- | 10 A | - | 氧传感器加热 -- （仅用于带 1.4 升发动机的汽车） 尾气催化净化器后的氧传感器 1 加热装置 -- （仅用于带 1.4 升发动机的汽车） |
87 |
| 15 A | 氧传感器加热 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） 尾气催化净化器后的氧传感器 1 加热装置 -- （仅适用于带 1.8 l 发动机的汽车 / 用于带 2.0 升发动机的汽车） |
|||||
| F9 | - | 保险丝架 B 上的保险丝 9 -- | 20 A | - | 带功率输出级的点火线圈 1 -- （仅用于带 1.4 升发动机的汽车） 带功率输出级的点火线圈 2 -- （仅用于带 1.4 升发动机的汽车） 带功率输出级的点火线圈 3 -- （仅用于带 1.4 升发动机的汽车） 带功率输出级的点火线圈 4 -- （仅用于带 1.4 升发动机的汽车） |
87 |
| 10 A | - | 活性碳罐电磁阀 1 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 凸轮轴调节阀 1 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 排气门凸轮轴调节阀 1 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 进气凸轮轴调节阀 1 -- （用于带发动机型号代码 DPLA 的汽车） 水泵 -- （仅用于带 1.8 升发动机的汽车） 冷却液循环泵 -- （仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车） 冷却液继续补给泵 -- （用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车/ 用于带发动机型号代码 DPLA 的汽车） 增压压力限制电磁阀 -- （仅用于带 1.8 升发动机的汽车） |
||||
| F10 | - | 保险丝架 B 上的保险丝 10 -- | 15 A | - | 燃油泵控制单元 -- （仅用于带 1.4 升发动机的汽车 / 用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车/ 用于带发动机型号代码 DPLA 的汽车） | 87 |
| 20 A | 燃油泵控制单元 -- （仅用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车） | |||||
| F11 | - | 未占用 | - | |||
| F12 | - | 未占用 | - | |||
| F13 | - | 保险丝架 B 上的保险丝 13 -- | 15 A | - | 双离合器变速箱机电装置 -- （仅适用于带双离合器变速箱的汽车，用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） | 30 |
| 30 A | - | 变速箱油冷却泵 -- （用于带双离合器变速箱 0DW 的汽车 / 自 2019 年 8 月起） | ||||
| F14 | - | 未占用 | - | |||
| F15 | - | 保险丝架 B 上的保险丝 15 -- | 15 A | - | 左侧信号喇叭 -- 右侧信号喇叭 -- 双音喇叭继电器 -- |
30 |
| F16 | - | 保险丝架 B 上的保险丝 16 -- | 20 A | - | 带功率输出级的点火线圈 1 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 带功率输出级的点火线圈 2 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 带功率输出级的点火线圈 3 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） 带功率输出级的点火线圈 4 -- （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
30 |
| 10 A | 车载充电装置 -- （用于带混合动力驱动的汽车） 电驱动装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车） |
|||||
| F17 | - | 保险丝架 B 上的保险丝 17 -- | 7.5 A | - | ABS 控制单元 -- 主继电器 -- 发动机控制单元 -- |
30 |
| F18 | - | 保险丝架 B 上的保险丝 18 -- | 5 A | - | 蓄电池监控控制单元 -- （用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） | 30 |
| 7.5 A | - | 蓄电池监控控制单元 -- （用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） | ||||
| F19 | - | 保险丝架 B 上的保险丝 19 -- | 30 A | - | 刮水器马达控制单元 -- | 30 |
| F20 | - | 未占用 | - | |||
| F21 | - | 保险丝架 B 上的保险丝 21 -- | 15 A | - | 双离合器变速箱机电装置 -- （用于带双离合器变速箱的汽车 / 用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） | 30 |
| F22 | - | 保险丝架 B 上的保险丝 22 -- | 5 A | - | 发动机控制单元 -- （截至 2019 年 8 月） | 50 |
| 7.5 A | 发动机控制单元 -- （自 2019 年 8 月起） | |||||
| F23 | - | 保险丝架 B 上的保险丝 23 -- | 30 A | - | 起动马达 -- （用于不带混合动力驱动的汽车） | 50 |
| F24 | - | 保险丝架 B 上的保险丝 24 -- | 40 A | - | 制动助力器 -- （用于带混合动力驱动的汽车） | 30 |
| F31 | 保险丝架 B 上的保险丝 31 -- | 10 A | - | 油箱关闭阀 -- （用于带混合动力驱动的汽车） 用于低温回路的冷却液泵 2 -- （用于带混合动力驱动的汽车） 高电压蓄电池冷却液泵 -- （用于带混合动力驱动的汽车） |
87 | |
| F32 | 未占用 | - | ||||
| F33 | 保险丝架 B 上的保险丝 33 -- | 30 A | - | 变速箱油冷却泵 -- （用于带双离合器变速箱 0DW 的汽车） 制动能量回收系统的制动蓄压器中的电机 -- （用于带混合动力驱动的汽车） |
30 | |
| F34 | 保险丝架 B 上的保险丝 34 -- | 5 A | - | 制动助力器 -- （用于带混合动力驱动的汽车） | 30 | |
| F35 | 保险丝架 B 上的保险丝 35 -- | 7.5 A | - | 制冷剂压力和制冷剂温度传感器 -- 制冷剂循环回路压力传感器 -- （用于带混合动力驱动的汽车） 空调压缩机 -- （用于带混合动力驱动的汽车） 高电压加热装置（PTC） -- （用于带混合动力驱动的汽车） |
30 | |
| F36 | 未占用 | - | ||||
| F37 | 未占用 | - | ||||
| F38 | 未占用 | - |

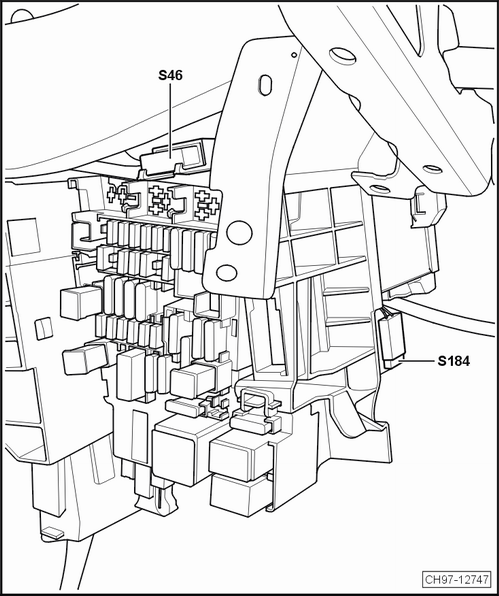

| 仪表板左侧保险丝支架上的附加保险丝 |
| 保险丝安装位置 |
| 保险丝颜色 |
 |
| 保险丝布置 |
| 编号 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 | ||
| S46 | - | 副驾驶员座椅调节装置的热敏保险丝 1 -- | 15 A | - | 右前座椅调节操作单元 -- （仅用于带副驾驶员侧电动座椅调节的汽车） 右前侧腰部支撑调节开关 -- （仅用于带副驾驶员侧电动座椅调节的汽车） 副驾驶员座椅靠背风扇 -- （仅用于带座椅通风的汽车） 副驾驶员座椅座垫风扇 -- （仅用于带座椅通风的汽车） |
30 |
| S184 | 插座 1 保险丝 -- | 7.5 A | - | USB 充电插座 1 -- USB 充电插座 2 -- |
15 |

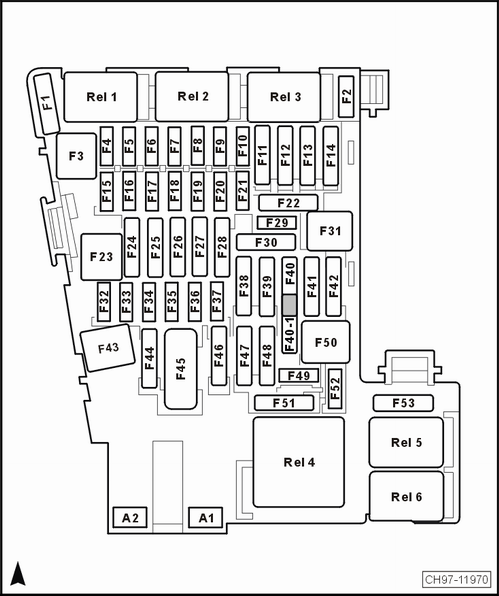

| 仪表板左侧保险丝支架上的保险丝（SC） |
| 保险丝安装位置 |
| 保险丝颜色 |
 |
| 40A - | 橙色 |
| 30A - | 绿色 |
| 25A - | 白色 |
| 20A - | 黄色 |
| 15A - | 蓝色 |
| 10A - | 红色 |
| 7.5A - | 棕色 |
| 5A - | 米色 |
| 保险丝布置（SC） |
| 编号 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 | ||
| 1 | - | 未占用 | - | |||
| 2 | - | 保险丝架 C 上的保险丝 2 -- | 10 A | - | 转向柱电子装置控制单元 -- （仅用于带可加热式方向盘的汽车） | 30a |
| 3 | - | 未占用 | - | |||
| 4 | - | 未占用 | - | |||
| 5 | - | 保险丝架 C 上的保险丝 5 -- | 5 A | - | 数据总线诊断接口 -- （截至 2019 年 8 月） | 30a |
| 7.5 A | - | 数据总线诊断接口 -- （自 2019 年 8 月起） | ||||
| 6 | - | 保险丝架 C 上的保险丝 6 -- | 5 A | - | 换挡杆传感器控制单元 -- （仅适用于带双离合器变速箱的汽车，截至 2019 年 8 月） | 30a |
| 7.5 A | - | 换挡杆传感器控制单元 -- （仅适用于带双离合器变速箱的汽车，自 2019 年 8 月起） | ||||
| 7 | - | 保险丝架 C 上的保险丝 7 -- | 10 A | - | 后部空调操作和显示单元 -- （仅用于后部带有全自动空调操作与显示单元的汽车） 可加热后窗玻璃继电器 -- 空调器继电器 -- （用于不带混合动力驱动的汽车，自 2018 年 7 月起） 全自动空调控制单元 -- （仅适用于带全自动空调的汽车） 空调器控制单元 -- （仅用于带电动调节风门的空调器） |
30a |
| 8 | - | 保险丝架 C 上的保险丝 8 -- | 10 A | - | 车灯开关 -- （截至 2019 年 8 月） 驾驶风格选择开关模块 -- （仅用于带驾驶模式选择操纵单元的汽车 / 截至 2019 年 8 月） 空气湿度、雨水与光线识别传感器 -- （截至 2019 年 8 月） 弯道灯和大灯照明距离调节控制单元 -- （仅用于带自动大灯照明距离调节的汽车 / 用于带混合动力驱动的汽车 / 截至 2019 年 8 月） 诊断接口 -- （截至 2019 年 8 月） 电控机械式驻车制动器指示灯 -- （截至 2019 年 8 月） 左侧车顶背景照明灯泡 -- （仅用于带全景滑动天窗的汽车 / 截至 2019 年 8 月） 右侧车顶背景照明灯泡 -- （仅用于带全景滑动天窗的汽车 / 截至 2019 年 8 月） |
30a |
| 7.5 A | - | 车灯开关 -- （自 2019 年 8 月起） 驾驶风格选择开关模块 -- （仅用于带驾驶模式选择操纵单元的汽车 / 自 2019 年 8 月起） 空气湿度、雨水与光线识别传感器 -- （自 2019 年 8 月起） 弯道灯和大灯照明距离调节控制单元 -- （仅用于带自动大灯照明距离调节的汽车 / 用于带混合动力驱动的汽车 / 自 2019 年 8 月起） 诊断接口 -- （自 2019 年 8 月起） 电控机械式驻车制动器指示灯 -- （自 2019 年 8 月起） |
||||
| 9 | - | 保险丝架 C 上的保险丝 9 -- | 5 A | - | 转向柱电子装置控制单元 -- （截至 2019 年 8 月） | 30a |
| 7.5 A | - | 转向柱电子装置控制单元 -- （自 2019 年 8 月起） | ||||
| 10 | - | 保险丝架 C 上的保险丝 10 -- | 7.5 A | - | 前部信息显示和操作单元控制单元的显示单元 -- （仅用于带导航系统的汽车 / 用于 MIB Standard Navi Gen2） 前窗玻璃投影（平视显示器）控制单元 -- （仅用于带前窗玻璃投影的汽车） |
30a |
| 11 | - | 保险丝架 C 上的保险丝 11 -- | 25 A | - | 车载电网控制单元 -- （截至 2018 年 1 月） | 30a |
| 40 A | - | 车载电网控制单元 -- （自 2018 年 1 月起） | ||||
| 12 | - | 保险丝架 C 上的保险丝 12 -- | 20 A | - | 电子通讯信息设备 1 控制单元 -- （仅用于带导航系统的汽车） 收音机 -- （仅用于带收音机的汽车） |
30a |
| 13 | - | 保险丝架 C 上的保险丝 13 -- | 25 A | - | 驾驶员侧安全带拉紧器引爆装置 1 -- （仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月） | 30a |
| 14 | - | 保险丝架 C 上的保险丝 14 -- | 30 A | - | 新鲜空气鼓风机控制单元 -- （截至 2018 年 1 月） | 30a |
| 40 A | - | 新鲜空气鼓风机控制单元 -- （自 2018 年 1 月起） | ||||
| 15 | - | 保险丝架 C 上的保险丝 15 -- | 10 A | - | 转向柱联锁作动器 -- | 30a |
| 16 | - | 未占用 | - | |||
| 17 | - | 保险丝架 C 上的保险丝 17 -- | 5 A | - | 仪表板中的控制单元 -- （截至 2019 年 8 月） 紧急呼叫模块和通信单元控制单元 -- （用于带混合动力驱动的汽车 / 截至 2019 年 8 月） |
30a |
| 7.5 A | - | 仪表板中的控制单元 -- （自 2019 年 8 月起） 紧急呼叫模块和通信单元控制单元 -- （用于带混合动力驱动的汽车 / 自 2019 年 8 月起） |
||||
| 18 | - | 保险丝架 C 上的保险丝 18 -- | 7.5 A | - | 周围环境摄像机控制单元 -- （仅用于带周围环境摄像机的汽车） 倒车摄像头 -- （仅适用于带倒车摄像机系统的汽车） |
30a |
| 19 | - | 保险丝架 C 上的保险丝 19 -- | 7.5 A | - | 进入及起动系统接口 -- | 30a |
| 20 | - | 保险丝架 C 上的保险丝 20 -- | 15 A | - | 真空泵继电器 -- （用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车） | 30a |
| 21 | - | 保险丝架 C 上的保险丝 21 -- | 15 A | - | 全轮驱动控制单元 -- （仅用于带全轮驱动的汽车） | 30a |
| 22 | - | 未占用 | - | |||
| 23 | - | 保险丝架 C 上的保险丝 23 -- | 40 A | - | 滑动天窗控制单元 -- （仅用于带全景滑动天窗的汽车 / 截至 2018 年 7 月） | 30a |
| 30 A | 滑动天窗控制单元 -- （仅用于带全景滑动天窗的汽车 / 自 2018 年 7 月起 / 截至 2019 年 8 月） | |||||
| 20 A | 滑动天窗控制单元 -- （仅用于带全景滑动天窗的汽车 / 自 2019 年 8 月起） | |||||
| 24 | - | 保险丝架 C 上的保险丝 24 -- | 30 A | - | 车载电网控制单元 -- （截至 2018 年 7 月） | 30a |
| 40 A | 车载电网控制单元 -- （自 2018 年 7 月起） | |||||
| 25 | - | 保险丝架 C 上的保险丝 25 -- | 30 A | - | 驾驶员侧车门控制单元 -- 左后车门控制单元 -- |
30a |
| 26 | - | 保险丝架 C 上的保险丝 26 -- | 30 A | - | 车载电网控制单元 -- | 30a |
| 27 | - | 保险丝架 C 上的保险丝 27 -- | 30 A | - | 车载电网控制单元 -- | 30a |
| 28 | - | 未占用 | - | |||
| 29 | - | 未占用 | - | |||
| 30 | - | 保险丝架 C 上的保险丝 30 -- | 10 A | - | 混合动力蓄电池单元 -- （用于带混合动力驱动的汽车） 高电压系统保养插头 -- （用于带混合动力驱动的汽车） |
30a |
| 31 | - | 保险丝架 C 上的保险丝 31 -- | 30 A | - | 行李厢盖控制单元 -- （用于带行李厢盖电控开启装置的汽车 / 自 2019 年 8 月起） | 30a |
| 32 | - | 保险丝架 C 上的保险丝 32 -- | 10 A | - | 车距调节控制单元 -- （仅用于带自动车距控制（ADR）的汽车） 泊车雷达系统控制单元 -- 盲区识别控制单元 -- （用于带换道辅助系统的汽车） 盲区识别控制单元 2 -- （用于带换道辅助系统的汽车） 驾驶员辅助系统的前部摄像机 -- （仅用于带驾驶辅助特殊装备的汽车） |
15 |
| 33 | - | 保险丝架 C 上的保险丝 33 -- | 5 A | - | 安全气囊控制单元 -- （截至 2019 年 8 月） | 15 |
| 7.5 A | 安全气囊控制单元 -- （自 2019 年 8 月起） | |||||
| 34 | - | 保险丝架 C 上的保险丝 34 -- | 7.5 A | - | 车灯开关 -- AUTO HOLD 按钮 -- 中控台开关模块 1 -- （截至 2018 年 7 月） 中控台开关模块 2 -- 倒车灯开关 -- （仅适用于带手动变速箱的汽车） 空气质量传感器 -- （仅用于带全自动空调的汽车） 冷却液循环管路压力传感器 -- （用于不带混合动力驱动的汽车） 插座继电器 -- 机械振动控制单元 -- （用于带混合动力驱动的汽车） AUTO HOLD 指示灯 -- 带插座的逆变器（12 V - 230 V） -- （仅用于带 12 V-230 V/12 V-115 V 插座的逆变器的汽车 / 截至 2019 年 8 月） 自动防眩的车内后视镜 -- （仅适用于带自动防眩的车内后视镜的汽车） |
15 |
| 35 | - | 保险丝架 C 上的保险丝 35 -- | 10 A | - | 大灯照明距离调节器 -- （仅用于带机械式大灯照明距离调节的汽车 / 截至 2019 年 8 月） 诊断接口 -- （截至 2019 年 8 月） 左侧大灯照明距离调节伺服马达 -- （仅用于带机械式大灯照明距离调节的汽车 / 截至 2019 年 8 月） 右侧大灯照明距离调节伺服马达 -- （仅用于带机械式大灯照明距离调节的汽车 / 截至 2019 年 8 月） |
15 |
| 7.5 A | - | 大灯照明距离调节器 -- （仅用于带机械式大灯照明距离调节的汽车 / 自 2019 年 8 月起） 诊断接口 -- （自 2019 年 8 月起） 左侧大灯照明距离调节伺服马达 -- （仅用于带机械式大灯照明距离调节的汽车 / 自 2019 年 8 月起） 右侧大灯照明距离调节伺服马达 -- （仅用于带机械式大灯照明距离调节的汽车 / 自 2019 年 8 月起） |
||||
| 36 | - | 保险丝架 C 上的保险丝 36 -- | 5 A | - | 右前大灯 -- （仅适用于带自动大灯照明距离调节的汽车 / 截至 2019 年 8 月） | 15 |
| 7.5 A | - | 右前大灯 -- （仅适用于带自动大灯照明距离调节的汽车 / 自 2019 年 8 月起） | ||||
| 37 | - | 保险丝架 C 上的保险丝 37 -- | 5 A | - | 左前大灯 -- （仅适用于带自动大灯照明距离调节的汽车 / 截至 2019 年 8 月） | 15 |
| 7.5 A | - | 左前大灯 -- （仅适用于带自动大灯照明距离调节的汽车 / 自 2019 年 8 月起） | ||||
| 38 | - | 未占用 | - | |||
| 39 | - | 保险丝架 C 上的保险丝 39 -- | 30 A | - | 副驾驶员侧车门控制单元 -- 右后车门控制单元 -- |
30a |
| 40 | - | 未占用 | - | |||
| 40-1 | - | 保险丝架 C 上的保险丝 40 -- | 20 A | - | 12 V 插座 -- 12 V 插座 2 -- 12 V 插座 3 -- （仅用于带前部 12-V 插座的汽车） |
15 |
| 41 | - | 保险丝架 C 上的保险丝 41 -- | 25A | - | 副驾驶员侧安全带拉紧器引爆装置 1 -- （仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月） | 30a |
| 42 | - | 保险丝架 C 上的保险丝 42 -- | 40 A | - | 车载电网控制单元 -- | 30a |
| 43 | - | 保险丝架 C 上的保险丝 43 -- | 30 A | - | 数字式声音处理系统控制单元 -- （仅适用于带了音响系统的汽车） | 30a |
| 44 | - | 未占用 | - | |||
| 45 | - | 保险丝架 C 上的保险丝 45 -- | 15 A | - | 左前侧腰部支撑调节开关 -- （仅用于带驾驶员侧电动座椅调节的汽车） 左前座椅调节操作单元 -- （仅用于带驾驶员侧电动座椅调节的汽车） 左前座椅调节控制单元 -- （带有记忆功能的驾驶员座椅） 驾驶员座椅靠背风扇 -- （仅用于带座椅通风的汽车） 驾驶员座椅座垫风扇 -- （仅用于带座椅通风的汽车） |
30a |
| 46 | - | 保险丝架 C 上的保险丝 46 -- | 30 A | - | 带插座的逆变器（12 V - 230 V） -- （仅用于带 12 V-230 V/12 V-115 V 插座的逆变器的汽车 / 截至 2019 年 8 月） | 30a |
| 47 | - | 保险丝架 C 上的保险丝 47 -- | 15 A | - | 后窗玻璃刮水器电机 -- | 15 |
| 48 | - | 保险丝架 C 上的保险丝 48 -- | 7.5 A | - | 发动机噪音形成控制单元 -- （用于带混合动力驱动的汽车） | 15 |
| 49 | - | 保险丝架 C 上的保险丝 49 -- | 5 A | - | 混合动力蓄电池单元 -- （用于带混合动力驱动的汽车 / 截至 2019 年 8 月） 离合器位置传感器 -- （仅适用于带手动变速箱的汽车 / 截至 2019 年 8 月） 起动机继电器 1 -- （用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） 起动机继电器 2 -- （用于不带混合动力驱动的汽车 / 截至 2019 年 8 月） 电驱动装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车 / 截至 2019 年 8 月） |
15 |
| 7.5 A | - | 混合动力蓄电池单元 -- （用于带混合动力驱动的汽车 / 自 2019 年 8 月起） 离合器位置传感器 -- （仅适用于带手动变速箱的汽车 / 自 2019 年 8 月起） 起动机继电器 1 -- （用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） 起动机继电器 2 -- （用于不带混合动力驱动的汽车 / 自 2019 年 8 月起） 电驱动装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车 /自 2019 年 8 月起） |
||||
| 50 | - | 保险丝架 C 上的保险丝 50 -- | 40 A | - | 行李箱盖控制单元 -- （仅用于带有行李厢盖电控开启装置的汽车 / 截至 2019 年 8 月） | 30a |
| 51 | - | 保险丝架 C 上的保险丝 51 -- | 25 A | - | 后部空调操作和显示单元 -- （仅用于带可加热式后座椅的汽车） | 30a |
| 52 | - | 未占用 | - | |||
| 53 | - | 保险丝架 C 上的保险丝 53 -- | 30 A | - | 可加热后窗玻璃继电器 -- 调幅（AM）滤波器 -- |
30a |

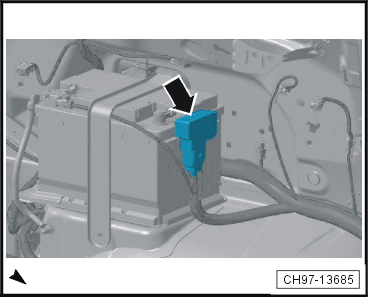

| 蓄电池上的保险丝（用于带混合动力驱动的汽车） |
| 保险丝安装位置 |
 |
| 保险丝布置 |
| 编号 | 电路图中的名称 | 额定值 | 功能 / 部件 | 端子 | ||
| SF1 | - | 225 A | - | 发动机舱内左侧电控箱内 30 号线供电保险丝 保险丝架 A 上的保险丝1 -- 保险丝架 A 上的保险丝2 -- 保险丝架 A 上的保险丝3 -- 保险丝架 A 上的保险丝4 -- 保险丝架 A 上的保险丝5 -- 保险丝架 A 上的保险丝6 -- |
30 |
