上汽大众全新途观 L 轿车 安装位置 编号  804 / 1
版本 04.2020

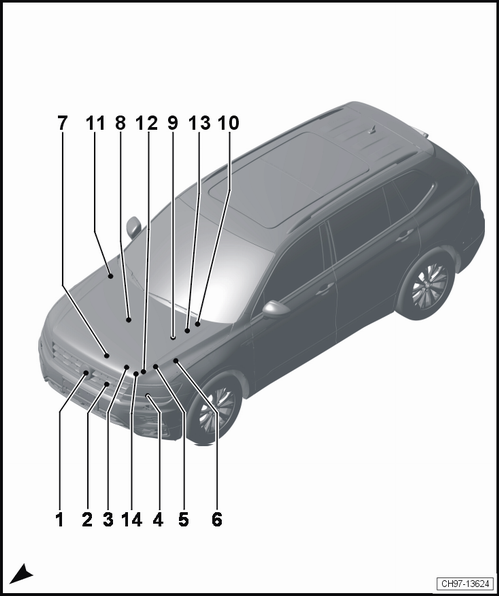

汽车前部的控制单元
汽车前部的控制单元一览
CH97-13624
1 -  车距调节控制单元 -- （仅适用于带自动车距控制（ADR）的汽车）
q   安装位置 → 章节
q   插头连接 → 章节
2 -  散热器风扇控制单元 --
q   安装位置 → 章节
q   插头连接 → 章节
3 -  节气门控制单元 -- （仅用于带 1.4 升发动机的汽车）
q   安装位置 → 章节 （用于不带混合动力驱动的汽车）
q   安装位置 → 章节 （用于带混合动力驱动的汽车）
q   插头连接 → 章节 （用于带发动机型号代码 CSSA 的汽车）
q   插头连接 → 章节 （用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车）
4 -  双离合器变速箱机电装置 --
q   安装位置 → 章节 （用于带双离合器变速箱 0DE 的汽车 / 用于带双离合器变速箱 0DW 的汽车 / 用于带双离合器变速箱 0D9 的汽车）
q   插头连接 → 章节 （用于带双离合器变速箱 0DE 的汽车 / 用于带双离合器变速箱 0DW 的汽车）
q   插头连接 → 章节 （用于带双离合器变速箱 0D9 的汽车）
q   安装位置 → 章节 （用于带双离合器变速箱 0DD 的汽车）
q   插头连接 → 章节 （用于带双离合器变速箱 0DD 的汽车）
5 -  转向辅助控制单元 --
q   安装位置 → 章节
q   插头连接 → 章节
6 -  发动机控制单元 --
q   安装位置 → 章节
q   插头连接 → 章节 （用于带发动机型号代码 CSSA 的汽车）
q   插头连接 → 章节 （用于带混合动力驱动的汽车）
q   插头连接 → 章节 （仅用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车）
q   插头连接 → 章节 （仅用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车）
q   插头连接 → 章节 （用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车）
q   插头连接 → 章节 （用于带发动机型号代码 DPLA 的汽车）
7 -  节气门控制单元 --
q   安装位置 → 章节 （仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车）
q   插头连接 → 章节 （用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车）
q   插头连接 → 章节 （仅用于带 1.8 升发动机的汽车）
q   插头连接 → 章节 （仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车）
8 -  ABS 控制单元 --
q   安装位置 → 章节
q   插头连接 → 章节
9 -  蓄电池监控控制单元 -- （用于不带混合动力驱动的汽车）
q   安装位置 → 章节
q   插头连接 → 章节

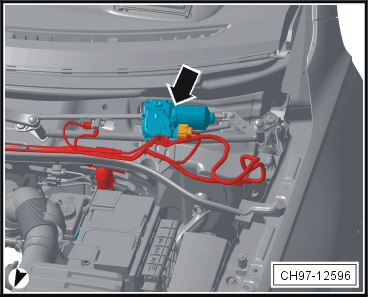

10 -  刮水器马达控制单元 --
q   安装位置 → 章节
q   插头连接 → 章节
11 -  机械振动控制单元 -- （用于带混合动力驱动的汽车）
q   安装位置 → 章节
q   插头连接 → 章节
12 -  电驱动X装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车）
q   安装位置 → 章节
q   插头连接 → 章节
13 -  制动助力控制单元 -- （用于带混合动力驱动的汽车）
q   安装位置 → 章节
q   插头连接 → 章节
14 -  车载充电装置 -- （用于带混合动力驱动的汽车）
q   安装位置 → 章节
q   插头连接 → 章节

车距调节控制单元 -- （仅适用于带自动车距控制（ADR）的汽车）
安装位置

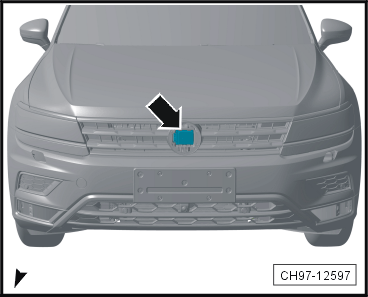

- 在前保险杠中部-箭头-

CH97-12597

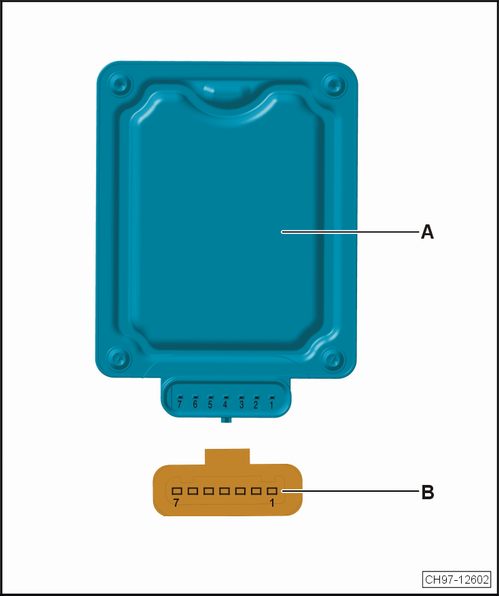

插头连接
CH97-12602
A -  车距调节控制单元 --
B -  7 芯插头连接 -- ，黑色，车距调节控制单元插头
1 -  接线柱 31
2 -  CAN 总线，高位（扩展型，CAN总线）
3 -  CAN 总线，低位（扩展型，CAN总线）
4 -  接线柱 15a
5 -  CAN 总线，高位，连接到 驾驶员辅助系统的前部摄像机 -- ，插头 T12g/7，针脚 7（用于带驾驶辅助特殊装备的汽车）
6 -  CAN 总线，低位，连接到 驾驶员辅助系统的前部摄像机 -- ，插头 T12g/1，针脚 1（用于带驾驶辅助特殊装备的汽车）
7 -  未占用

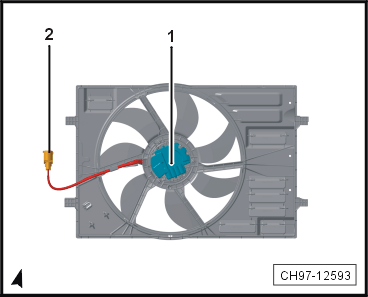

散热器风扇控制单元 --
安装位置

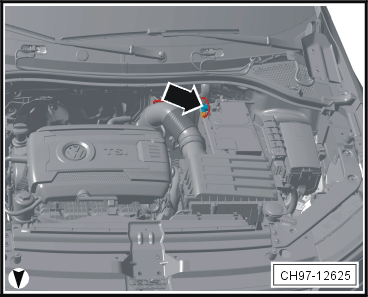

- 在散热器风扇上

CH97-12593
1 -  散热器风扇控制单元 --
2 -  4 芯插头连接 -- ，黑色，散热器风扇控制单元插头


插头连接

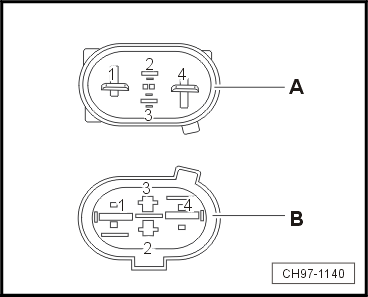

CH97-1140
A -  4 芯插头连接 -- ，黑色，散热器风扇控制单元侧
B -  4 芯插头连接 -- ，黑色，线束侧
1 -  接线柱 30a
2 -  接线柱 87a
3 -  散热器风扇控制信号，连接到 发动机控制单元 -- ，插头 T94a/70，针脚 70（用于带发动机型号代码 CSSA 的汽车）
 -  散热器风扇控制信号，连接到 发动机控制单元 -- ，插头 T94a/89，针脚 89（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车）
 -  散热器风扇控制信号，连接到 发动机控制单元 -- ，插头 T94a/71，针脚 71（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车）
 -  散热器风扇控制信号，连接到 发动机控制单元 -- ，插头 T91a/12，针脚 12（仅用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车）
4 -  接线柱 31

节气门控制单元 -- （仅用于带 1.4 升发动机的汽车）

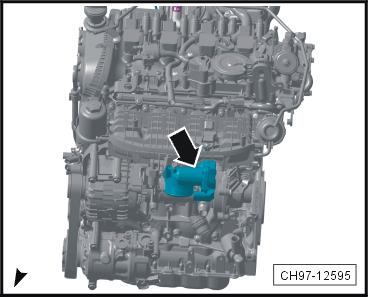

安装位置（用于不带混合动力驱动的汽车）

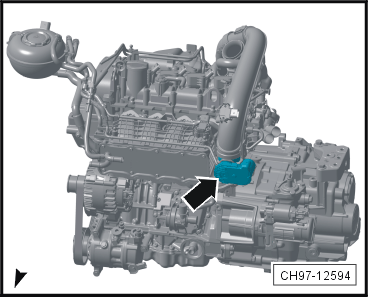

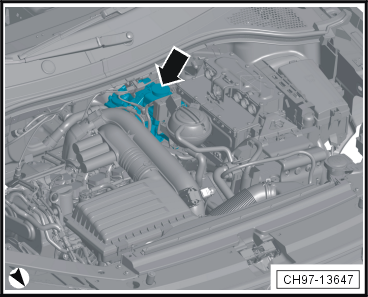

- 在发动机前部左侧 -箭头-

CH97-12594

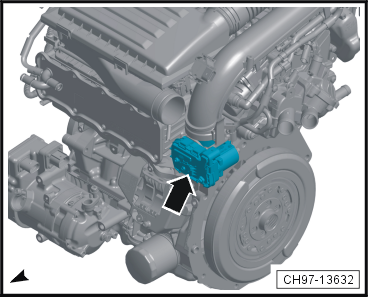

安装位置（用于带混合动力驱动的汽车）
- 在发动机前部左侧 -箭头-

CH97-13632

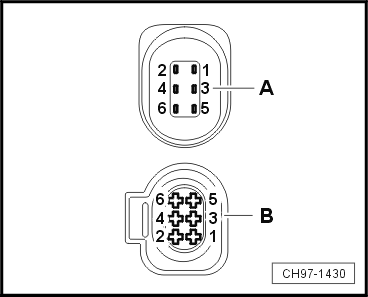

插头连接（用于带发动机型号代码 CSSA 的汽车）
CH97-1430

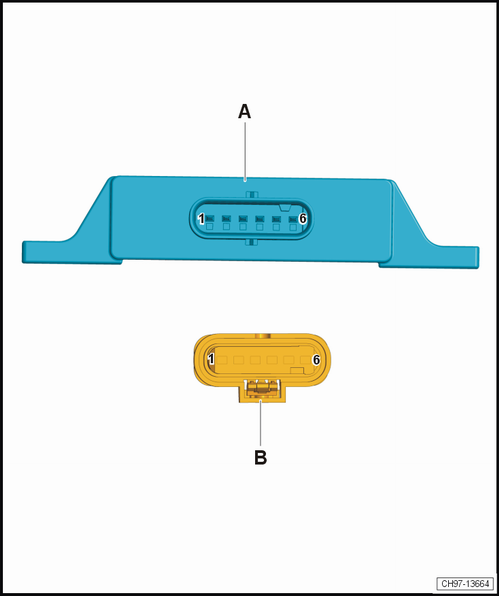

A -  节气门控制单元 --
B -  6 芯插头连接 -- ，黑色，节气门控制单元插头
q   仅用于带 1.8 升发动机的汽车 → 车锚
q   仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车 → 车锚
q   用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车 → 车锚
q   用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车 → 车锚
1 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 发动机控制单元 -- ，插头 T60a/39，针脚 39
2 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 发动机控制单元 -- ，插头 T60a/19，针脚 19
3 -  节气门驱动装置（电控节气门）+，连接到 发动机控制单元 -- ，插头 T60a/1，针脚 1
4 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 发动机控制单元 -- ，插头 T60a/23，针脚 23
5 -  节气门驱动装置（电控节气门）﹣，连接到 发动机控制单元 -- ，插头 T60a/16，针脚 16
6 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 发动机控制单元 -- ，插头 T60a/11，针脚 11


插头连接（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带混合动力驱动的汽车）
CH97-1430
A -  节气门控制单元 --
B -  6 芯插头连接 -- ，黑色，节气门控制单元插头
1 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 发动机控制单元 -- ，插头 T60a/12，针脚 12
2 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 发动机控制单元 -- ，插头 T60a/11，针脚 11
3 -  节气门驱动装置（电控节气门）+，连接到 发动机控制单元 -- ，插头 T60a/16，针脚 16
4 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 发动机控制单元 -- ，插头 T60a/13，针脚 13
5 -  节气门驱动装置（电控节气门）﹣，连接到 发动机控制单元 -- ，插头 T60a/1，针脚 1
6 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 发动机控制单元 -- ，插头 T60a/14，针脚 14

双离合器变速箱机电装置 --
安装位置

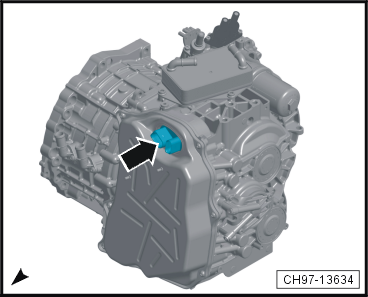

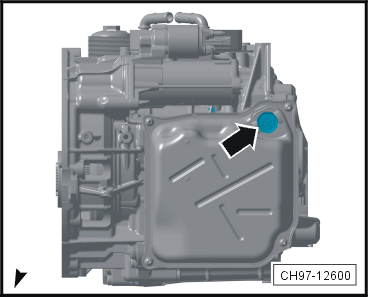

- 在变速箱前部 -箭头-

CH97-12600


插头连接（用于带双离合器变速箱 0DE 的汽车 / 用于带双离合器变速箱 0DW 的汽车）

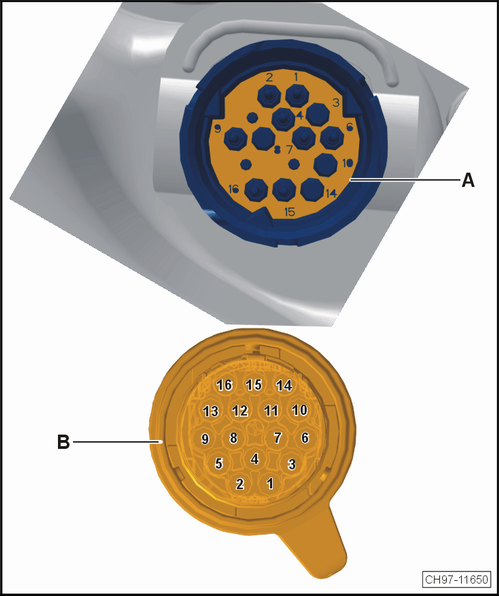

CH97-11650
A -  双离合器变速箱机电装置 --
B -  16 芯插头连接 -- ，黑色，双离合器变速箱机电装置插头
1 -  未占用
2 -  P/N 档信号，连接到 发动机控制单元 -- ，插头 T91a/62，针脚 62（用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车）
 -  P/N 档信号，连接到 发动机控制单元 -- ，插头 T91a/58，针脚 58（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车）
 -  P/N 档信号，连接到 发动机控制单元 -- ，插头 T94a/79，针脚 79（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车）
3 -  未占用
4 -  发动机控制单元信号，连接到 发动机控制单元 -- ，插头 T105a/8，针脚 8（用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车）
 -  发动机控制单元信号，连接到 发动机控制单元 -- ，插头 T105a/90，针脚 90（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车）
 -  发动机控制单元信号，连接到 发动机控制单元 -- ，插头 T94a/30，针脚 30（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车）
5 -  未占用
6 -  CAN 总线，高位（驱动系统）
7 -  CAN 总线，低位（驱动系统）
8 -  未占用
9 -  接线柱 30a
10 -  未占用
11 -  未占用
12 -  未占用
13 -  未占用
14 -  未占用
15 -  接线柱 15
16 -  接线柱 31

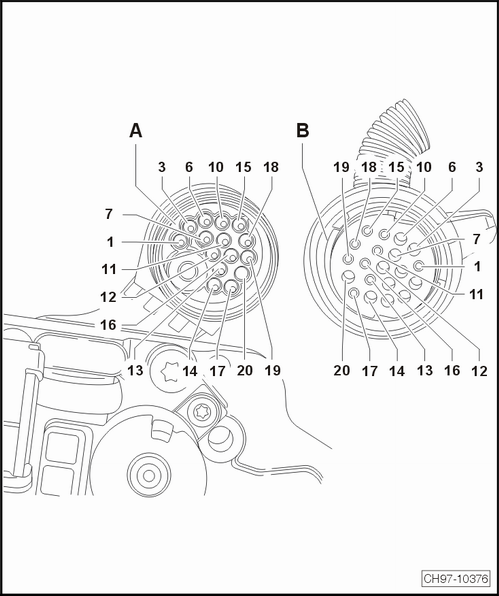

插头连接（用于带双离合器变速箱 0D9 的汽车）
CH97-10376
A -  双离合器变速箱机电装置 --
B -  20 芯插头连接 -- ，黑色，双离合器变速箱机电装置插头
1 -  未占用
2 -  未占用
3 -  未占用
4 -  未占用
4 -  未占用
5 -  未占用
6 -  未占用
7 -  发动机控制单元信号，连接到 发动机控制单元 -- ，插头 T94a/80，针脚 80
8 -  未占用
9 -  未占用
10 -  CAN 总线，高位 （ 驱动系统 ）
11 -  接线柱 30a
12 -  未占用
13 -  接线柱 15
14 -  未占用
15 -  CAN 总线，低位 （ 驱动系统 ）
16 -  接线柱 31
17 -  P/N 档信号，连接到 发动机控制单元 -- ，插头 T94a/85，针脚 85
18 -  接线柱 30a
19 -  接线柱 31
20 -  未占用

转向辅助控制单元 --

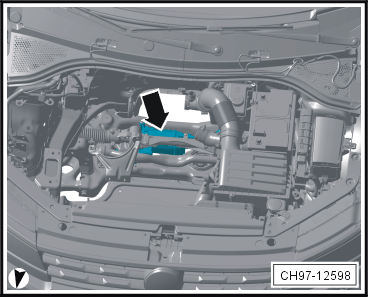

安装位置
- 在发动机下方机组支架中部 -箭头-

CH97-12598


插头连接

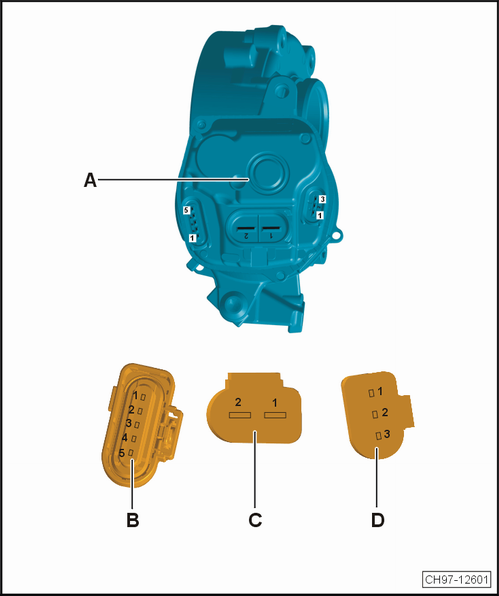

CH97-12601
A -  转向辅助控制单元 --
B -  5 芯插头连接 -- ，黑色，转向力矩传感器插头
1 -  转向角传感器信号
2 -  转向角传感器接地
3 -  传感器信号
4 -  转向力矩传感器接地
5 -  转向力矩传感器信号
C -  2 芯插头连接 -- ，黑色，转向辅助控制单元插头
1 -  接线柱 31
2 -  接线柱 30a
D -  3 芯插头连接 -- ，黑色，转向辅助控制单元插头
1 -  CAN 总线，低位（底盘传感器）
2 -  CAN 总线，高位（底盘传感器）
3 -  接线柱 15

发动机控制单元 --
安装位置

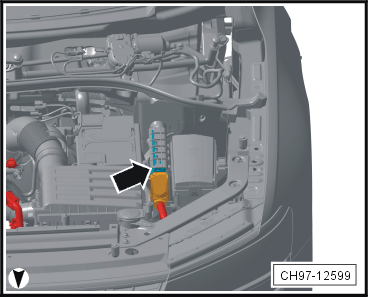

- 在发动机舱左侧 -箭头-

CH97-12599


插头连接（用于带发动机型号代码 CSSA 的汽车）

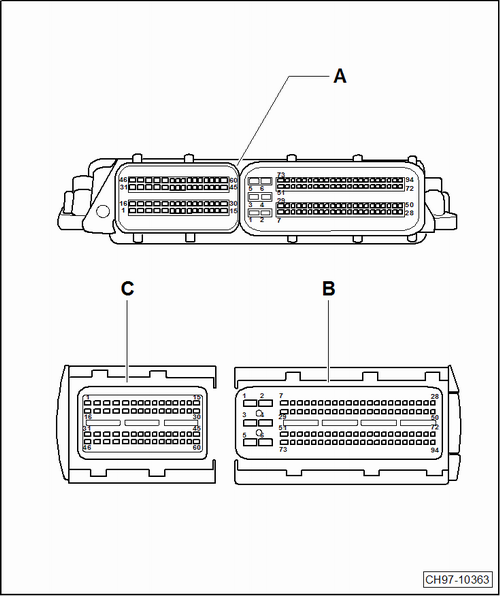

CH97-10363

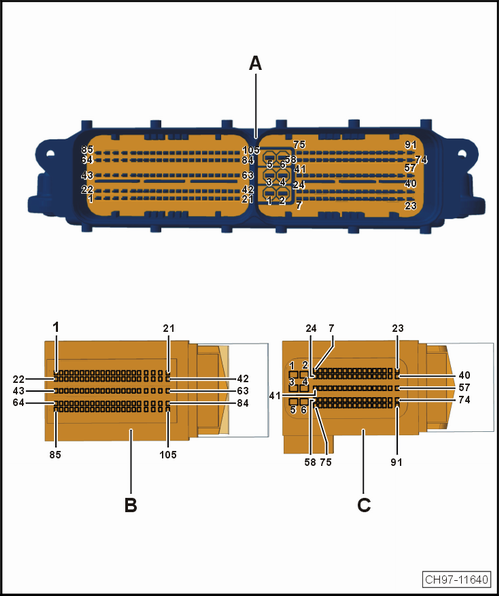

A -  发动机控制单元 --
B -  94 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  接线柱 31
2 -  接线柱 31
3 -  未占用
4 -  未占用
5 -  接线柱 87a
6 -  接线柱 87a
7 -  前氧传感器加热装置控制端，连接到 氧传感器加热 -- ，插头 T4q/2，针脚 2
8 -  未占用
9 -  未占用
10 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头 T5c/5，针脚 5
11 -  未占用
12 -  未占用
13 -  未占用
14 -  未占用
15 -  未占用
16 -  未占用
17 -  未占用
18 -  未占用
19 -  未占用
20 -  未占用
21 -  未占用
22 -  未占用
23 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/4，针脚 4
24 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T4q/4，针脚 4
25 -  未占用
26 -  未占用
27 -  变速箱空档位置传感器信号（仅用于带手动变速箱的汽车），连接到 变速箱空挡位置传感器 -- ，插头 T3at/3，针脚 3
28 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头 T4n/2，针脚 2
29 -  未占用
30 -  未占用
31 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/2，针脚 2
32 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头 T6L/5，针脚 5
33 -  未占用
34 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头 T6L/3，针脚 3
35 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头 T6L/4，针脚 4
36 -  未占用
37 -  未占用
38 -  未占用
39 -  未占用
40 -  未占用
41 -  未占用
42 -  离合器位置传感器信号（仅适用于带手动变速箱的车辆），连接到 离合器位置传感器 -- ，插头 T5j/2，针脚 2
43 -  未占用
44 -  接线柱 50，连接到 进入及起动系统接口 -- ，插头 T40a/15，针脚 15
45 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/3，针脚 3
46 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T4q/3，针脚 3
47 -  未占用
48 -  未占用
49 -  未占用
50 -  未占用
51 -  未占用
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T16a/5，针脚 5
57 -  未占用
58 -  变速箱空档位置传感器信号（仅用于带手动变速箱的汽车），连接到 变速箱空挡位置传感器 -- ，插头 T3at/2，针脚 2
59 -  未占用
60 -  未占用
61 -  未占用
62 -  制动信号灯开关信号
63 -  接线柱 50
64 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头 T6L/2，针脚 2
65 -  未占用
66 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头 T6L/1，针脚 1
67 -  CAN 总线，低位（驱动系统）
68 -  CAN 总线，高位（驱动系统）
69 -  主继电器控制端
70 -  散热器风扇控制信号，连接到 散热器风扇控制单元 -- ，插头 T4p/3，针脚 3
71 -  未占用
72 -  未占用
73 -  未占用
74 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/1，针脚 1
75 -  未占用
76 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头 T6L/6，针脚 6
77 -  未占用
78 -  制动踏板开关信号，连接到 制动踏板开关 -- ，插头 T4ao/1，针脚 1
79 -  未占用
80 -  双离合器变速箱机电装置信号（用于带双离合器变速箱 0D9 的汽车），连接到 双离合器变速箱机电装置 -- ，插头 T20a/7，针脚 7
81 -  未占用
82 -  未占用
83 -  起动机继电器 1 控制端
84 -  起动机继电器 2 控制端
85 -  离合器位置传感器信号（仅适用于带手动变速箱的车辆），连接到 离合器位置传感器 -- ，插头 T5j/4，针脚 4
 -  P/N 档信号（用于带双离合器变速箱 0D9 的汽车），连接到 双离合器变速箱机电装置 -- ，插头 T20a/17，针脚 17
86 -  未占用
87 -  接线柱 15
88 -  变速箱空档位置传感器信号（仅用于带手动变速箱的汽车），连接到 变速箱空挡位置传感器 -- ，插头 T3at/1，针脚 1
89 -  未占用
90 -  未占用
91 -  未占用
92 -  接线柱 30a
93 -  未占用
94 -  未占用
C -  60 芯插头连接 -- ，黑色，发动机控制单元插头
q   仅用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 → 车锚
q   用于带混合动力驱动的汽车 → 车锚
1 -  节气门驱动装置（电控节气门）+，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/3，针脚 3
2 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/1，针脚 1
3 -  传感器电源 5 伏
4 -  传感器电源 5 伏
5 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头 T3g/2，针脚 2
6 -  传感器内部接地
7 -  霍尔传感器 2 信号，连接到 霍尔传感器 2 -- ，插头 T3m/2，针脚 2
8 -  进气压力传感器信号，连接到 进气歧管压力传感器 -- ，插头 T4g/4，针脚 4
9 -  进气温度传感器信号，连接到 进气温度传感器 -- ，插头 T4g/2，针脚 2
10 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头 T3s/2，针脚 2
11 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 节气门控制单元 -- ，插头 T6f/6，针脚 6
12 -  未占用
13 -  传感器内部接地
14 -  循环泵控制端，连接到 循环泵 -- ，插头 T3z/3，针脚 3
15 -  增压调节器控制端，连接到 增压调节器 -- ，插头 T6a/2，针脚 2
16 -  节气门驱动装置（电控节气门）﹣，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/5，针脚 5
17 -  2 缸喷油控制 ﹣，连接到 气缸 2 喷油嘴 -- ，插头 T2be/1，针脚 1
18 -  3 缸喷油控制 ﹣，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/1，针脚 1
19 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头 T6f/2，针脚 2
20 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头 T3g/3，针脚 3
21 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头 T3q/2，针脚 2
22 -  机油压力降低开关信号，连接到 机油压力降低开关 -- ，插头 T1a
23 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 2 -- ，插头 T6f/4，针脚 4
24 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头 T4e/2，针脚 2
25 -  增压压力调节位置传感器信号，连接到 增压压力调节位置传感器 -- ，插头 T6a/5，针脚 5
26 -  未占用
27 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2ea/2，针脚 2
28 -  传感器内部接地
29 -  未占用
30 -  增压调节器控制端 +，连接到 增压调节器 -- ，插头 T6a/6，针脚 6
31 -  1 缸喷油控制 -，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/1，针脚 1
32 -  3 缸喷油控制 +，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/2，针脚 2
33 -  4 缸喷油控制 +，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/2，针脚 2
34 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/2，针脚 2
35 -  排气门凸轮轴调节阀 1 控制端，连接到 排气门凸轮轴调节阀 1 -- ，插头 T2cq/2，针脚 2
36 -  未占用
37 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头 T4w/2，针脚 2
38 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头 T4v/2，针脚 2
39 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 1 -- ，插头 T6f/1，针脚 1
40 -  未占用
41 -  爆震传感器屏蔽
42 -  未占用
43 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头 T4e/4，针脚 4
44 -  未占用
45 -  未占用
46 -  4 缸喷油控制 ﹣，连接到 气缸 4 喷油阀 -- ，插头 T2bg/1，针脚 1
47 -  1 缸喷油控制 +，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/2，针脚 2
48 -  2 缸喷油控制 +，连接到 气缸 2 喷油嘴 -- ，插头 T2be/2，针脚 2
49 -  进气门凸轮轴调节阀 1 控制端，连接到 凸轮轴调节阀 1 -- ，插头 T2bx/2，针脚 2
50 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头 T2bn/2，针脚 2
51 -  机油压力调节阀控制端，连接到 机油压力调节阀 -- ，插头 T2dd/1，针脚 1
52 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头 T4u/2，针脚 2
53 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头 T4t/2，针脚 2
54 -  未占用
55 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/2，针脚 2
56 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/1，针脚 1
57 -  未占用
58 -  未占用
59 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T1c
60 -  未占用


插头连接（用于带混合动力驱动的汽车）
CH97-10363
A -  发动机控制单元 --
B -  94 芯插头连接 -- ，黑色，发动机控制单元插头
q   仅用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 → 车锚
1 -  接线柱 31
2 -  接线柱 31
3 -  未占用
4 -  未占用
5 -  接线柱 87a
6 -  接线柱 87a
7 -  前氧传感器加热装置控制端，连接到 氧传感器加热 -- ，插头T6ar/3，针脚 3
8 -  未占用
9 -  油箱压力传感器电源 5 伏，，连接到 油箱压力传感器 -- ，插头T3bf/1，针脚 1
10 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头T6L/3，针脚 3
11 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头T6L/5，针脚 5
12 -  未占用
13 -  未占用
14 -  颗粒过滤器的差压传感器电源，连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/3，针脚 3（适用于排放标准 C6 / 自 2020 年 2 月起）
15 -  未占用
16 -  颗粒过滤器的差压传感器接地，连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/2，针脚 2（适用于排放标准 C6 / 自 2020 年 2 月起）
17 -  未占用
18 -  颗粒过滤器后的温度传感器信号，连接到 颗粒过滤器后的温度传感器 -- ，插头T2fc/2，针脚 2（适用于排放标准 C6）
19 -  颗粒过滤器前的温度传感器接地，连接到 颗粒过滤器前的温度传感器 -- ，插头T2fd/1，针脚 1（适用于排放标准 C6）
20 -  未占用
21 -  未占用
22 -  未占用
23 -  未占用
24 -  用于低温回路的冷却液泵 2 控制端，连接到 用于低温回路的冷却液泵 2 -- ，插头T3be/3，针脚 3
25 -  加热装置冷却液截止阀控制端，连接到 加热装置冷却液截止阀 -- ，插头T2fj/1，针脚 1
26 -  未占用
27 -  变速箱冷却液阀控制端，连接到 变速箱冷却液阀 -- ，插头T2dh/2，针脚 2
28 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/2，针脚 2（适用于排放标准 C6）
29 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/3，针脚 3（适用于排放标准 C6）
30 -  未占用
31 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头T6L/2，针脚 2
32 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头T6L/4，针脚 4
33 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头T6L/6，针脚 6
34 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头T6L/1，针脚 1
35 -  油箱压力传感器信号，连接到 油箱压力传感器 -- ，插头T3bf/2，针脚 2
36 -  未占用
37 -  废气压力传感器 1 信号，连接到 废气压力传感器 1 -- ，插头T3bw/1，针脚 1（适用于排放标准 C6 / 截至 2020 年 2 月）
 -  颗粒过滤器的差压传感器信号，连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/1，针脚 1（适用于排放标准 C6 / 自 2020 年 2 月起）
38 -  未占用
39 -  未占用
40 -  颗粒过滤器后的温度传感器接地，连接到 颗粒过滤器后的温度传感器 -- ，插头T2fc/1，针脚 1（适用于排放标准 C6）
41 -  颗粒过滤器前的温度传感器信号，连接到 颗粒过滤器前的温度传感器 -- ，插头T2fd/2，针脚 2（适用于排放标准 C6）
42 -  未占用
43 -  机油油位和机油温度传感器信号，连接到 机油油位和机油温度传感器 -- ，插头T3x/3，针脚 3
44 -  接线柱 50
45 -  曲轴箱排气软管的报警触点信号，连接到 曲轴箱排气软管的报警触点 -- ，插头T2fe/1，针脚 1（适用于排放标准 C6）
46 -  未占用
47 -  未占用
48 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头T5c/5，针脚 5
49 -  未占用
50 -  未占用
51 -  油箱关闭阀控制端，连接到 油箱关闭阀 -- ，插头T2ft/2，针脚 2
52 -  未占用
53 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头T4n/3，针脚 3
54 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/6，针脚 6
55 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/4，针脚 4
56 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/1，针脚 1
57 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/2，针脚 2
58 -  传感器接地
59 -  未占用
60 -  未占用
61 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头T14e/7，针脚 7
62 -  制动信号灯开关信号
63 -  未占用
64 -  未占用
65 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头T4n/2，针脚 2
66 -  未占用
67 -  CAN 总线，低位（驱动系统）
68 -  CAN 总线，高位（驱动系统）
69 -  主继电器控制端
70 -  未占用
71 -  未占用
72 -  未占用
73 -  未占用
74 -  发动机温度传感器 2 信号，连接到 发动机温度传感器 2 -- ，插头T2fb/2，针脚 2
75 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头T2bm/1，针脚 1
76 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头T4n/4，针脚 4
77 -  未占用
78 -  未占用
79 -  P/N 档信号，连接到 双离合器变速箱机电装置 -- ，插头T10z/5，针脚 5
80 -  未占用
81 -  机油压力防降开关信号，连接到 机油压力降低开关 -- ，插头T1a
82 -  CAN 总线，低位（混合动力）
83 -  CAN 总线，高位（混合动力）
84 -  曲轴箱排气软管的报警触点信号，连接到 曲轴箱排气软管的报警触点 -- ，插头T2fe/2，针脚 2（适用于排放标准 C6）
85 -  未占用
86 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/1，针脚 1（适用于排放标准 C6）
87 -  接线柱 15
88 -  未占用
89 -  散热器风扇控制信号，连接到 散热器风扇控制单元 -- ，插头T4p/3，针脚 3
90 -  未占用
91 -  未占用
92 -  接线柱 30a
93 -  未占用
94 -  双离合器变速箱机电装置，连接到 双离合器变速箱机电装置 -- ，插头T10z/1，针脚 1
C -  60 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  节气门驱动装置（电控节气门）-，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头T6f/5，针脚 5
2 -  增压压力调节器控制端，连接到 增压压力调节器 -- ，插头T6a/6，针脚 6
3 -  未占用
4 -  机油压力调节阔控制端，连接到 机油压力调节阀 -- ，插头T2dd/1，针脚 1
5 -  冷却液转换阀 1 控制端，连接到 冷却液转换阀 1 -- ，插头T2fL/1，针脚 1（截至 2020 年 2 月）
6 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头T2bn/1，针脚 1
7 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头T3g/3，针脚 3
8 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头T3g/2，针脚 2
9 -  未占用
10 -  废气压力传感器 1 电源 5 伏，连接到 废气压力传感器 1 -- ，插头T3bw/3，针脚 3（适用于排放标准 C6 / 截至 2020 年 2 月）
11 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头T6f/2，针脚 2
12 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 1 -- ，插头T6f/1，针脚 1
13 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 2 -- ，插头T6f/4，针脚 4
14 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 节气门控制单元 -- ，插头T6f/6，针脚 6
15 -  凸轮轴调节阀控制端，连接到 凸轮轴调节阀 1 -- ，插头T2bx/2，针脚 2
16 -  节气门驱动装置（电控节气门）+，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头T6f/3，针脚 3
17 -  未占用
18 -  增压压力调节器控制，连接到 增压压力调节器 -- ，插头T6a/2，针脚 2
19 -  4 缸喷油控制端，连接到 气缸 4 喷油嘴 -- ，插头T2bg/2，针脚 2
20 -  2 缸喷油控制端，连接到 气缸 2 喷油嘴 -- ，插头T2be/2，针脚 2
21 -  用于低温回路的冷却液泵控制端，连接到 用于低温回路的冷却液泵 -- ，插头T3bg/3，针脚 3
22 -  废气压力传感器 1 接地，连接到 废气压力传感器 1 -- ，插头T3bw/2，针脚 2（适用于排放标准 C6 / 截至 2020 年 2 月）
23 -  进气温度传感器信号，连接到 进气温度传感器 -- ，插头T4g/2，针脚 2
24 -  增压压力调节器信号，连接到 增压压力调节器 -- ，插头T6a/5，针脚 5
25 -  传感器电源 5 伏
26 -  传感器电源 5 伏
27 -  油压开关信号，连接到 机油压力开关 -- ，插头T1c
28 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头T4e/4，针脚 4
29 -  传感器接地
30 -  排气门凸轮轴调节阀 1 控制端，连接到 排气凸轮轴调节阀 1 -- ，插头T2cq/2，针脚 2
31 -  未占用
32 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头T2aj/2，针脚 2
33 -  1 缸喷油控制端，连接到 气缸 1 喷油嘴 -- ，插头T2bd/1，针脚 1
34 -  3 缸喷油控制端，连接到 气缸 3 喷油嘴 -- ，插头T2bf/1，针脚 1
35 -  1 缸喷油控制端，连接到 气缸 1 喷油嘴 -- ，插头T2bd/2，针脚 2
36 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头T4w/2，针脚 2
37 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头T4t/2，针脚 2
38 -  燃油压力传感器接地，连接到 燃油压力传感器 -- ，插头T3s/1，针脚 1
39 -  未占用
40 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头T4e/2，针脚 2
41 -  未占用
42 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头T3q/2，针脚 2
43 -  霍尔传感器 2 信号，连接到 霍尔传感器 2 -- ，插头T3m/2，针脚 2
44 -  进气压力传感器信号，连接到 进气歧管压力传感器 -- ，插头T4g/4，针脚 4
45 -  传感器电源 5 伏
46 -  用于高温回路的冷却液泵控制端，连接到 用于高温回路的冷却液泵 -- ，插头T3bh/3，针脚 3
47 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头T2aj/1，针脚 1
48 -  4 缸喷油控制端，连接到 气缸 4 喷油嘴 -- ，插头T2bg/1，针脚 1
49 -  2 缸喷油控制端，连接到 气缸 2 喷油嘴 -- ，插头T2be/1，针脚 1
50 -  3 缸喷油控制端，连接到 气缸 3 喷油嘴 -- ，插头T2bf/2，针脚 2
51 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头T4u/2，针脚 2
52 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头T4v/2，针脚 2
53 -  传感器接地
54 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头T2ea/2，针脚 2
55 -  暖风冷却液温度传感器信号，连接到 暖风冷却液温度传感器 -- ，插头T2fk/2，针脚 2
56 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头T3s/2，针脚 2
57 -  爆震传感器屏蔽
58 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头T2ax/2，针脚 2
59 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头T2ax/1，针脚 1
60 -  传感器接地


插头连接（仅用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车）
CH97-10363
A -  发动机控制单元 --
B -  94 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  接线柱 31
2 -  接线柱 31
3 -  未占用
4 -  未占用
5 -  接线柱 87a
6 -  接线柱 87a
7 -  前氧传感器加热装置控制端，连接到 氧传感器加热 -- ，插头T6ar/3，针脚 3
8 -  未占用
9 -  未占用
10 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头T6L/3，针脚 3
11 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头T6L/5，针脚 5
12 -  未占用
13 -  未占用
14 -  颗粒过滤器的差压传感器电源（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/3，针脚 3
15 -  未占用
16 -  颗粒过滤器的差压传感器接地（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/2，针脚 2
17 -  未占用
18 -  颗粒过滤器后的温度传感器信号（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器后的温度传感器 -- ，插头T2fc/2，针脚 2
19 -  颗粒过滤器前的温度传感器接地（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器前的温度传感器 -- ，插头T2fd/1，针脚 1
20 -  未占用
21 -  未占用
22 -  未占用
23 -  未占用
24 -  未占用
25 -  未占用
26 -  未占用
27 -  未占用
28 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/2，针脚 2
29 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/3，针脚 3
30 -  双离合器变速箱机电装置信号，连接到 双离合器变速箱机电装置 -- ，插头T16c/4，针脚 4
31 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头T6L/2，针脚 2
32 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头T6L/4，针脚 4
33 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头T6L/6，针脚 6
34 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头T6L/1，针脚 1
35 -  未占用
36 -  未占用
37 -  颗粒过滤器的差压传感器信号（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器的差压传感器 -- ，插头T3bz/1，针脚 1
38 -  未占用
39 -  未占用
40 -  颗粒过滤器后的温度传感器接地（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器后的温度传感器 -- ，插头T2fc/1，针脚 1
41 -  颗粒过滤器前的温度传感器信号（用于带颗粒过滤器/颗粒过滤器适配装置的汽车），连接到 颗粒过滤器前的温度传感器 -- ，插头T2fd/2，针脚 2
42 -  未占用
43 -  未占用
44 -  接线柱 50
45 -  曲轴箱排气软管的报警触点信号，连接到 曲轴箱排气软管的报警触点 -- ，插头T2fe/1，针脚 1
46 -  未占用
47 -  未占用
48 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头T5c/5，针脚 5
49 -  起动机继电器 2 控制端
50 -  未占用
51 -  未占用
52 -  真空泵继电器控制端
53 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头T4n/3，针脚 3
54 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/6，针脚 6
55 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/4，针脚 4
56 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/1，针脚 1
57 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/2，针脚 2
58 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头T2bm/2，针脚 2
59 -  未占用
60 -  未占用
61 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头T16a/5，针脚 5（截至 2019 年 8 月）
 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头T16a/13，针脚 13（自 2019 年 8 月起）
62 -  制动信号灯开关信号
63 -  制动踏板开关信号，连接到 制动踏板开关 -- ，插头T4ao/1，针脚 1
64 -  未占用
65 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头T4n/2，针脚 2
66 -  未占用
67 -  CAN 总线，低位（驱动系统）
68 -  CAN 总线，高位（驱动系统）
69 -  主继电器控制端
70 -  起动机继电器 1 控制端
71 -  未占用
72 -  未占用
73 -  未占用
74 -  未占用
75 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头T2bm/1，针脚 1
76 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头T4n/4，针脚 4
77 -  未占用
78 -  未占用
79 -  P/N 档信号，连接到 双离合器变速箱机电装置 -- ，插头T16c/2，针脚 2
80 -  未占用
81 -  机油压力防降开关信号，连接到 机油压力降低开关 -- ，插头T1a
82 -  未占用
83 -  未占用
84 -  曲轴箱排气软管的报警触点信号，连接到 曲轴箱排气软管的报警触点 -- ，插头T2fe/2，针脚 2
85 -  接线柱 50
86 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头T4bo/1，针脚 1
87 -  接线柱 15
88 -  未占用
89 -  散热器风扇控制信号，连接到 散热器风扇控制单元 -- ，插头T4p/3，针脚 3
90 -  未占用
91 -  未占用
92 -  接线柱 30a
93 -  未占用
94 -  未占用
C -  60 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  节气门驱动装置（电控节气门）-，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头T6f/5，针脚 5
2 -  增压压力调节器控制，连接到 增压压力调节器 -- ，插头T6a/6，针脚 6
3 -  未占用
4 -  机油压力调节阔控制端，连接到 机油压力调节阀 -- ，插头T2dd/1，针脚 1
5 -  未占用
6 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头T2bn/1，针脚 1
7 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头T3g/3，针脚 3
8 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头T3g/2，针脚 2
9 -  未占用
10 -  未占用
11 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头T6f/2，针脚 2
12 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 1 -- ，插头T6f/1，针脚 1
13 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 电控油门操纵机构的节气门驱动装置角度传感器 2 -- ，插头T6f/4，针脚 4
14 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 节气门控制单元 -- ，插头T6f/6，针脚 6
15 -  凸轮轴调节阀控制端，连接到 凸轮轴调节阀 1 -- ，插头T2bx/2，针脚 2
16 -  节气门驱动装置（电控节气门）+，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头T6f/3，针脚 3
17 -  未占用
18 -  增压压力调节器控制，连接到 增压压力调节器 -- ，插头T6a/2，针脚 2
19 -  4 缸喷油控制端，连接到 气缸 4 喷油嘴 -- ，插头T2bg/2，针脚 2
20 -  2 缸喷油控制端，连接到 气缸 2 喷油嘴 -- ，插头T2be/2，针脚 2
21 -  用于低温回路的冷却液泵控制端，连接到 用于低温回路的冷却液泵 -- ，插头T3bg/3，针脚 3
22 -  未占用
23 -  进气温度传感器信号，连接到 进气温度传感器 -- ，插头T4g/2，针脚 2
24 -  增压压力调节器信号，连接到 增压压力调节器 -- ，插头T6a/5，针脚 5
25 -  传感器电源 5 伏
26 -  传感器电源 5 伏
27 -  油压开关信号，连接到 机油压力开关 -- ，插头T1c
28 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头T4e/4，针脚 4
29 -  传感器接地
30 -  排气门凸轮轴调节阀 1 控制端，连接到 排气凸轮轴调节阀 1 -- ，插头T2cq/2，针脚 2
31 -  未占用
32 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头T2aj/2，针脚 2
33 -  1 缸喷油控制端，连接到 气缸 1 喷油嘴 -- ，插头T2bd/1，针脚 1
34 -  3 缸喷油控制端，连接到 气缸 3 喷油嘴 -- ，插头T2bf/1，针脚 1
35 -  1 缸喷油控制端，连接到 气缸 1 喷油嘴 -- ，插头T2bd/2，针脚 2
36 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头T4w/2，针脚 2
37 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头T4t/2，针脚 2
38 -  燃油压力传感器接地，连接到 燃油压力传感器 -- ，插头T3s/1，针脚 1
39 -  未占用
40 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头T4e/2，针脚 2
41 -  未占用
42 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头T3q/2，针脚 2
43 -  霍尔传感器 2 信号，连接到 霍尔传感器 2 -- ，插头T3m/2，针脚 2
44 -  进气压力传感器信号，连接到 进气歧管压力传感器 -- ，插头T4g/4，针脚 4
45 -  传感器电源 5 伏
46 -  未占用
47 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头T2aj/1，针脚 1
48 -  4 缸喷油控制端，连接到 气缸 4 喷油嘴 -- ，插头T2bg/1，针脚 1
49 -  2 缸喷油控制端，连接到 气缸 2 喷油嘴 -- ，插头T2be/1，针脚 1
50 -  3 缸喷油控制端，连接到 气缸 3 喷油嘴 -- ，插头T2bf/2，针脚 2
51 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头T4u/2，针脚 2
52 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头T4v/2，针脚 2
53 -  冷却液温度传感器接地，连接到 冷却液温度传感器 -- ，插头T2ea/1，针脚 1
54 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头T2ea/2，针脚 2
55 -  未占用
56 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头T3s/2，针脚 2
57 -  爆震传感器屏蔽
58 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头T2ax/2，针脚 2
59 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头T2ax/1，针脚 1
60 -  传感器接地


插头连接（仅用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车）
CH97-11640
A -  发动机控制单元 --
B -  105 芯插头连接 -- ，黑色，发动机控制单元插头
q   仅用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车 → 车锚
1 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/2，针脚 2
2 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/2，针脚 2
3 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头 T2bn/2，针脚 2
4 -  凸轮轴调节元件 5 控制端，连接到 凸轮轴调节元件 5 -- ，插头 T2ds/1，针脚 1
5 -  未占用
6 -  凸轮轴调节元件 1 控制端，连接到 凸轮轴调节元件 1 -- ，插头 T2do/1，针脚 1
7 -  活塞冷却喷嘴控制阀控制端，连接到 活塞冷却喷嘴控制阀 -- ，插头 T2dc/1，针脚 1
8 -  双离合器变速箱机电装置信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/4，针脚 4
9 -  未占用
10 -  未占用
11 -  燃油压力传感器接地，连接到 燃油压力传感器 -- ，插头 T3s/1，针脚 1
12 -  未占用
13 -  未占用
14 -  未占用
15 -  未占用
16 -  未占用
17 -  机油压力调节阀控制端，连接到 机油压力调节阀 -- ，插头 T2dd/1，针脚 1
18 -  未占用
19 -  未占用
20 -  增压压力调节位置传感器接地（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 增压压力调节位置传感器 -- ，插头 T6a/3，针脚 3
21 -  增压压力限制电磁阀控制端（仅用于带 1.8 l 发动机的汽车），连接到 增压压力限制电磁阀 -- ，插头 T2cx/2，针脚 2
22 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/1，针脚 1
23 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/1，针脚 1
24 -  气缸 3 喷油阀 2 控制端（仅用于带发动机型号代码 CUGA 的汽车），连接到 气缸 3 喷油嘴 2 -- ，插头 T2dy/2，针脚 2
25 -  气缸 1 喷油阀 2 控制端（仅用于带发动机型号代码 CUGA 的汽车），连接到 气缸 1 喷油嘴 2 -- ，插头 T2dw/2，针脚 2
26 -  发动机温度调节伺服元件电源 5 伏（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 发动机温度调节伺服元件 -- ，插头 T5a/3，针脚 3
27 -  进气歧管风门电位计接地，连接到 进气歧管风门电位计 -- ，插头 T3r/3，针脚 3
28 -  霍尔传感器 2 信号，连接到 霍尔传感器 2 -- ，插头 T3m/2，针脚 2
29 -  霍尔传感器 2 接地，连接到 霍尔传感器 2 -- ，插头 T3m/3，针脚 3
30 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头 T3q/2，针脚 2
31 -  低压的燃油压力传感器信号（仅用于带发动机型号代码 CUGA 的汽车），连接到 低压的燃油压力传感器 -- ，插头 T3e/2，针脚 2
32 -  未占用
33 -  传感器接地，连接到 进气温度传感器 -- ，插头 T4g/1，针脚 1
34 -  节气门驱动装置（电控节气门）脚度传感器 1 信号（仅用于带 1.8 升发动机的汽车），连接到 电控油门操纵机构的节气门驱动装置脚度传感器 1 -- ，插头 T6f/1，针脚 1
 -  节气门驱动装置（电控节气门）脚度传感器 1 信号（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 电控油门操纵机构的节气门驱动装置脚度传感器 1 -- ，插头 T6f/4，针脚 4
35 -  发动机转速传感器电源 5 伏，连接到 发动机转速传感器 -- ，插头 T3g/1，针脚 1
36 -  进气歧管风门电位计信号，连接到 进气歧管风门电位计 -- ，插头 T3r/2，针脚 2
37 -  低压的燃油压力传感器电源 5 伏（仅用于带发动机型号代码 CUGA 的汽车），连接到 低压的燃油压力传感器 -- ，插头 T3e/1，针脚 1
38 -  霍尔传感器 2 电源 5 伏，连接到 霍尔传感器 2 -- ，插头 T3m/1，针脚 1
39 -  未占用
40 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/2，针脚 2
41 -  增压压力调节位置传感器信号（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 增压压力调节位置传感器 -- ，插头 T6a/5，针脚 5
42 -  进气管压力传感器电源 5 伏，连接到 进气歧管压力传感器 -- ，插头 T4g/3，针脚 3
43 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/2，针脚 2
44 -  霍尔传感器接地，连接到 霍尔传感器 -- ，插头 T3q/3，针脚 3
45 -  气缸 4 喷油阀 2 控制端（仅用于带发动机型号代码 CUGA 的汽车），连接到 气缸 4 喷油嘴 2 -- ，插头 T2dz/2，针脚 2
46 -  气缸 2 喷油阀 2 控制端（仅用于带发动机型号代码 CUGA 的汽车），连接到 气缸 2 喷油嘴 2 -- ，插头 T2dx/2，针脚 2
47 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/1，针脚 1
48 -  进气歧管风门电位计电源 5 伏，连接到 进气歧管风门电位计 -- ，插头 T3r/1，针脚 1
49 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头 T3s/2，针脚 2
50 -  低压的燃油压力传感器信号（仅用于带发动机型号代码 CUGA 的汽车），连接到 低压的燃油压力传感器 -- ，插头 T3e/3，针脚 3
51 -  进气温度传感器信号，连接到 进气温度传感器 -- ，插头 T4g/2，针脚 2
52 -  进气管压力传感器信号，连接到 进气歧管压力传感器 -- ，插头 T4g/4，针脚 4
53 -  进气管风门阀门控制端，连接到 进气歧管风门阀门 -- ，插头 T2de/2，针脚 2
54 -  节气门驱动装置（电控节气门）脚度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头 T6f/2，针脚 2
55 -  节气门驱动装置（电控节气门）脚度传感器 2 信号（仅用于带 1.8 升发动机的汽车），连接到 电控油门操纵机构的节气门驱动装置脚度传感器 2 -- ，插头 T6f/4，针脚 4
 -  节气门驱动装置（电控节气门）脚度传感器 2 信号（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 电控油门操纵机构的节气门驱动装置脚度传感器 2 -- ，插头 T6f/1，针脚 1
56 -  节气门驱动装置（电控节气门）脚度传感器接地，连接到 节气门控制单元 -- ，插头 T6f/6，针脚 6
57 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头 T4v/2，针脚 2
58 -  凸轮轴调节元件 4 控制端，连接到 凸轮轴调节元件 4 -- ，插头 T2dr/1，针脚 1
59 -  凸轮轴调节元件 3 控制端，连接到 凸轮轴调节元件 3 -- ，插头 T2dq/1，针脚 1
60 -  未占用
61 -  增压压力调节位置传感器电源 5 伏（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 增压压力调节位置传感器 -- ，插头 T6a/1，针脚 1
62 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头 T4w/2，针脚 2
63 -  未占用
64 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/1，针脚 1
65 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/1，针脚 1
66 -  涡轮增压器循环空气阀控制端，连接到 涡轮增压器循环空气阀 -- ，插头 T2df/2，针脚 2
67 -  未占用
68 -  燃油压力传感器电源 5 伏，连接到 燃油压力传感器 -- ，插头 T3s/3，针脚 3
69 -  霍尔传感器电源 5 伏，连接到 霍尔传感器 -- ，插头 T3q/1，针脚 1
70 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头 T3g/2，针脚 2
71 -  未占用
72 -  机油压力降低开关信号，连接到 机油压力降低开关 -- ，插头 T1a
73 -  机油压力开关，3 档信号，连接到 机油压力开关，3 挡 -- ，插头 T2bc/1，针脚 1（用于带 1.8 升发动机的汽车 / 仅用于带发动机型号代码 CUGA 的汽车）
 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T2eu/1，针脚 1（仅用于带发动机型号代码 DKX 的汽车）
74 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T1c
75 -  未占用
76 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头 T4t/2，针脚 2
77 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头 T3g/3，针脚 3
78 -  发动机温度调节伺服元件接地（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 发动机温度调节伺服元件 -- ，插头 T5a/1，针脚 1
79 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头 T4u/2，针脚 2
80 -  发动机温度调节伺服元件信号（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 发动机温度调节伺服元件 -- ，插头 T5a/2，针脚 2
81 -  未占用
82 -  未占用
83 -  机油油位和机油温度传感器信号，连接到 机油油位和机油温度传感器 -- ，插头 T3x/3，针脚 3
84 -  冷却液循环泵控制端（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 冷却液循环泵 -- ，插头 T3p/3，针脚 3
 -  水泵控制端（仅用于带 1.8 升发动机的汽车），连接到 水泵 -- ，插头 T3f/3，针脚 3
85 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/2，针脚 2
86 -  发动机温度调节伺服元件控制端 -（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 发动机温度调节伺服元件 -- ，插头 T5a/4，针脚 4
87 -  发动机温度调节伺服元件控制端 +（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 发动机温度调节伺服元件 -- ，插头 T5a/5，针脚 5
88 -  增压调节器控制端 -（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 增压调节器 -- ，插头 T6a/2，针脚 2
89 -  增压调节器控制端 +（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 增压调节器 -- ，插头 T6a/6，针脚 6
90 -  节气门驱动装置（电控节气门）-（仅用于带 1.8 升发动机的汽车），连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/5，针脚 5
 -  节气门驱动装置（电控节气门）-（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/3，针脚 3
91 -  节气门驱动装置（电控节气门）+（仅用于带 1.8 升发动机的汽车），连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/3，针脚 3
 -  节气门驱动装置（电控节气门）+（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/5，针脚 5
92 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/2，针脚 2
93 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/1，针脚 1
94 -  凸轮轴调节元件 6 控制端，连接到 凸轮轴调节元件 6 -- ，插头 T2dt/1，针脚 1
95 -  凸轮轴调节元件 8 控制端，连接到 凸轮轴调节元件 8 -- ，插头 T2dv/1，针脚 1
96 -  凸轮轴调节元件 7 控制端，连接到 凸轮轴调节元件 7 -- ，插头 T2du/1，针脚 1
97 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/2，针脚 2
98 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/1，针脚 1
99 -  未占用
100 -  未占用
101 -  凸轮轴调节元件 2 控制端，连接到 凸轮轴调节元件 2 -- ，插头 T2dp/1，针脚 1
102 -  未占用
103 -  未占用
104 -  排气门凸轮轴调节阀 1 控制端，连接到 排气门凸轮轴调节阀 1 -- ，插头 T2cq/2，针脚 2
105 -  凸轮轴调节阀控制端，连接到 凸轮轴调节阀 1 -- ，插头 T2bx/2，针脚 2
C -  91 芯插头连接 -- ，黑色，发动机控制单元插头
q   仅用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车 → 车锚
1 -  接线柱 31
2 -  接线柱 31
3 -  未占用
4 -  未占用
5 -  接线柱 87a
6 -  接线柱 87a
7 -  主继电器控制端
8 -  发动机部件供电继电器控制端
9 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头 T5c/5，针脚 5
10 -  未占用
11 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头 T4n/2，针脚 2
12 -  散热器风扇控制信号，连接到 散热器风扇控制单元 -- ，插头 T4p/3，针脚 3
13 -  未占用
14 -  未占用
15 -  未占用
16 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头 T6L/1，针脚 1
17 -  未占用
18 -  未占用
19 -  未占用
20 -  未占用
21 -  未占用
22 -  冷却液截止阀信号，连接到 冷却液截止阀 -- ，插头 T2dm/2，针脚 2（用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 CUGA 的汽车）
23 -  油箱泄漏诊断控制单元，连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/2，针脚 2（仅用于带发动机型号代码 DKX 的汽车）
24 -  未占用
25 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/4，针脚 4
26 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/3，针脚 3
27 -  未占用
28 -  未占用
29 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/2，针脚 2
30 -  未占用
31 -  未占用
32 -  增压压力传感器电源 5 伏，连接到 增压压力传感器 -- ，插头 T4e/3，针脚 3
33 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头 T6L/2，针脚 2
34 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头 T6L/3，针脚 3
35 -  传感器接地，连接到 进气温度传感器 2 -- ，插头 T4e/1，针脚 1
36 -  未占用
37 -  制动信号灯开关信号
38 -  未占用
39 -  变速箱冷却液阀控制端（仅用于带 1.8 升发动机的汽车），连接到 变速箱冷却液阀 -- ，插头 T2dh/2，针脚 2
 -  变速箱冷却液阀控制端（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车），连接到 变速箱冷却液阀 -- ，插头 T2bo/2，针脚 2
40 -  油箱泄漏诊断控制单元，连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/3，针脚 3（仅用于带发动机型号代码 DKX 的汽车）
41 -  前氧传感器信号（仅用于带 1.8 升发动机的汽车），连接到 氧传感器 -- ，插头 T5u/5，针脚 5
 -  前氧传感器信号（仅用于带发动机型号代码 CUGA 的汽车），连接到 氧传感器 -- ，插头 T5v/5，针脚 5
 -  前氧传感器信号（仅用于带发动机型号代码 DKX 的汽车），连接到 氧传感器 -- ，插头 T6ar/4，针脚 4
42 -  前氧传感器信号（仅用于带发动机型号代码 DKX 的汽车），连接到 氧传感器 -- ，插头 T6ar/1，针脚 1
43 -  前氧传感器信号（仅用于带 1.8 升发动机的汽车），连接到 氧传感器 -- ，插头 T5u/1，针脚 1
 -  前氧传感器信号（仅用于带发动机型号代码 CUGA 的汽车），连接到 氧传感器 -- ，插头 T5v/1，针脚 1
 -  前氧传感器信号（仅用于带发动机型号代码 DKX 的汽车），连接到 氧传感器 -- ，插头 T6ar/2，针脚 2
44 -  前氧传感器信号（仅用于带 1.8 升发动机的汽车），连接到 氧传感器 -- ，插头 T5u/2，针脚 2
 -  前氧传感器信号（仅用于带发动机型号代码 CUGA 的汽车），连接到 氧传感器 -- ，插头 T5v/2，针脚 2
 -  前氧传感器信号（仅用于带发动机型号代码 DKX 的汽车），连接到 氧传感器 -- ，插头 T6ar/6，针脚 6
45 -  未占用
46 -  未占用
47 -  未占用
48 -  未占用
49 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/1，针脚 1
50 -  接线柱 15
51 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头 T6L/5，针脚 5
52 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头 T6L/4，针脚 4
53 -  未占用
54 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头 T4e/2，针脚 2
55 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头 T4e/4，针脚 4
56 -  未占用
57 -  未占用
58 -  未占用
59 -  未占用
60 -  制动踏板开关信号，连接到 制动踏板开关 -- ，插头 T4ao/1，针脚 1
61 -  未占用
62 -  P/N 档信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/2，针脚 2
63 -  未占用
64 -  未占用
65 -  未占用
66 -  未占用
67 -  接线柱 50
68 -  接线柱 50 ，连接到 进入及起动系统接口 -- ，插头 T40a/15，针脚 15
69 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头 T6L/6，针脚 6
70 -  GRA 开关信号（仅用于带可加热式方向盘的汽车，截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -- ，插头 T14e/7，针脚 7
 -  GRA 开关信号（仅用于不带可加热式方向盘的汽车，截至 2019 年 8 月），连接到 转向柱电子装置控制单元 -- ，插头 T16a/5，针脚 5
 -  GRA 开关信号（仅用于带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -- ，插头 T14e/11，针脚 11
 -  GRA 开关信号（仅用于不带可加热式方向盘的汽车，自 2019 年 8 月起），连接到 转向柱电子装置控制单元 -- ，插头 T16a/13，针脚 13
71 -  未占用
72 -  未占用
73 -  未占用
74 -  前氧传感器加热装置控制端（仅用于带 1.8 升发动机的汽车），连接到 氧传感器加热 -- ，插头 T5u/3，针脚 3
 -  前氧传感器加热装置控制端（仅用于带发动机型号代码 CUGA 的汽车），连接到 氧传感器加热 -- ，插头 T5v/3，针脚 3
 -  氧传感器加热控制端（仅用于带发动机型号代码 DKX 的汽车），连接到 氧传感器加热 -- ，插头 T6ar/3，针脚 3
75 -  未占用
76 -  未占用
77 -  未占用
78 -  油箱泄漏诊断控制单元（仅用于带发动机型号代码 DKX 的汽车），连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/1，针脚 1
79 -  CAN 总线，高位（驱动系统）
80 -  CAN 总线，低位（驱动系统）
81 -  未占用
82 -  未占用
83 -  未占用
84 -  未占用
85 -  未占用
86 -  接线柱 30a
87 -  起动机继电器 1 控制端
88 -  起动机继电器 2 控制端
89 -  未占用
90 -  未占用
91 -  未占用


插头连接（仅用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车）
CH97-11640
A -  发动机控制单元 --
B -  105 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/2，针脚 2
2 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/2，针脚 2
3 -  增压调节器控制端 +，连接到 增压调节器 -- ，插头 T6a/6，针脚 6
4 -  增压调节器控制端 -，连接到 增压调节器 -- ，插头 T6a/2，针脚 2
5 -  气缸 2 喷油阀 2 控制端，连接到 气缸 2 喷油嘴 2 -- ，插头 T2dx/2，针脚 2
6 -  活塞冷却喷嘴控制阀控制端，连接到 活塞冷却喷嘴控制阀 -- ，插头 T2dc/1，针脚 1
7 -  未占用
8 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T2eu/1，针脚 1
9 -  节气门驱动装置（电控节气门）脚度传感器接地，连接到 节气门控制单元 -- ，插头 T6f/6，针脚 6
10 -  节气门驱动装置（电控节气门）脚度传感器 2 信号，连接到 电控油门操纵机构的节气门驱动装置脚度传感器 2 -- ，插头 T6f/4，针脚 4
11 -  传感器接地（进气歧管风门电位计，增压压力调节位置传感器）
12 -  传感器电源 5 伏（进气歧管风门电位计，增压压力调节位置传感器）
13 -  进气歧管风门电位计信号，连接到 进气歧管风门电位计 -- ，插头 T3r/2，针脚 2
14 -  传感器电源 5 伏（燃油压力传感器、低压的燃油压力传感器）
15 -  发动机温度调节伺服元件电源 5 伏，连接到 发动机温度调节伺服元件 -- ，插头 T5a/3，针脚 3
16 -  未占用
17 -  未占用
18 -  凸轮轴调节元件 2 控制端，连接到 凸轮轴调节元件 2 -- ，插头 T2dp/1，针脚 1
19 -  凸轮轴调节元件 1 控制端，连接到 凸轮轴调节元件 1 -- ，插头 T2do/1，针脚 1
20 -  油箱泄漏诊断控制单元（用于带发动机型号代码 DKV 的汽车），连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/3，针脚 3
21 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头 T4u/2，针脚 2
22 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/1，针脚 1
23 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/1，针脚 1
24 -  发动机温度调节伺服元件控制端 +，连接到 发动机温度调节伺服元件 -- ，插头 T5a/5，针脚 5
25 -  发动机温度调节伺服元件控制端 -，连接到 发动机温度调节伺服元件 -- ，插头 T5a/4，针脚 4
26 -  气缸 4 喷油阀 2 控制端，连接到 气缸 4 喷油嘴 2 -- ，插头 T2dz/2，针脚 2
27 -  涡轮增压器循环空气阀控制端，连接到 涡轮增压器循环空气阀 -- ，插头 T2df/2，针脚 2
28 -  未占用
29 -  机油压力降低开关信号，连接到 机油压力降低开关 -- ，插头 T1a
30 -  节气门驱动装置（电控节气门）脚度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头 T6f/2，针脚 2
31 -  节气门驱动装置（电控节气门）脚度传感器 1 信号，连接到 电控油门操纵机构的节气门驱动装置脚度传感器 1 -- ，插头 T6f/1，针脚 1
32 -  增压压力调节位置传感器信号，连接到 增压压力调节位置传感器 -- ，插头 T6a/5，针脚 5
33 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头 T3s/1，针脚 1
34 -  低压的燃油压力传感器信号，连接到 低压的燃油压力传感器 -- ，插头 T3e/3，针脚 3
35 -  传感器接地（燃油压力传感器，低压的燃油压力传感器）
36 -  发动机温度调节伺服元件信号，连接到 发动机温度调节伺服元件 -- ，插头 T5a/2，针脚 2
37 -  未占用
38 -  机油油位和机油温度传感器信号，连接到 机油油位和机油温度传感器 -- ，插头 T3x/3，针脚 3
39 -  凸轮轴调节元件 7 控制端，连接到 凸轮轴调节元件 7 -- ，插头 T2du/1，针脚 1
40 -  凸轮轴调节元件 8 控制端，连接到 凸轮轴调节元件 8 -- ，插头 T2dv/1，针脚 1
41 -  变速箱冷却液阀，连接到 变速箱冷却液阀 -- ，插头 T2bo/2，针脚 2
42 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头 T4w/2，针脚 2
43 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/1，针脚 1
44 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/2，针脚 2
45 -  节气门驱动装置（电控节气门）+，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/3，针脚 3
46 -  节气门驱动装置（电控节气门）-，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/5，针脚 5
47 -  未占用
48 -  冷却液截止阀开关，连接到 冷却液截止阀 -- ，插头 T2dm/2，针脚 2（用于带发动机型号代码 DBFC 的汽车）
49 -  未占用
50 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T1c
51 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/1，针脚 1
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  发动机温度调节伺服元件接地，连接到 发动机温度调节伺服元件 -- ，插头 T5a/1，针脚 1
57 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头 T3g/3，针脚 3
58 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头 T3g/2，针脚 2
59 -  发动机转速传感器电源 5 伏，连接到 发动机转速传感器 -- ，插头 T3g/1，针脚 1
60 -  凸轮轴调节元件 6 控制端，连接到 凸轮轴调节元件 6 -- ，插头 T2dt/1，针脚 1
61 -  凸轮轴调节元件 5 控制端，连接到 凸轮轴调节元件 5 -- ，插头 T2ds/1，针脚 1
62 -  未占用
63 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头 T2bn/2，针脚 2
64 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/1，针脚 1
65 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/1，针脚 1
66 -  排气门凸轮轴调节阀 1 控制端，连接到 排气门凸轮轴调节阀 1 -- ，插头 T2cq/2，针脚 2
67 -  未占用
68 -  气缸 3 喷油阀 2 控制端，连接到 气缸 3 喷油嘴 2 -- ，插头 T2dy/2，针脚 2
69 -  冷却液继续补给泵控制端，连接到 冷却液继续补给泵 -- ，插头 T3ba/3，针脚 3
70 -  未占用
71 -  未占用
72 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/2，针脚 2
73 -  未占用
74 -  未占用
75 -  未占用
76 -  进气管压力传感器信号，连接到 进气歧管传感器 -- ，插头 T4g/4，针脚 4
77 -  进气温度传感器信号，连接到 进气歧管传感器 -- ，插头 T4g/2，针脚 2
78 -  霍尔传感器 2 接地，连接到 霍尔传感器 2 -- ，插头 T3m/3，针脚 3
79 -  霍尔传感器 2 信号，连接到 霍尔传感器 2 -- ，插头 T3m/2，针脚 2
80 -  霍尔传感器 2 电源 5 伏，连接到 霍尔传感器 2 -- ，插头 T3m/1，针脚 1
81 -  未占用
82 -  凸轮轴调节元件 4 控制端，连接到 凸轮轴调节元件 4 -- ，插头 T2dr/1，针脚 1
83 -  进气管风门阀门控制端，连接到 进气歧管风门阀门 -- ，插头 T2de/2，针脚 2
84 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头 T4v/2，针脚 2
85 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/2，针脚 2
86 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/2，针脚 2
87 -  凸轮轴调节阀控制端，连接到 凸轮轴调节阀 1 -- ，插头 T2bx/2，针脚 2
88 -  机油压力调节阀控制端，连接到 机油压力调节阀 -- ，插头 T2dd/1，针脚 1
89 -  气缸 1 喷油阀 2 控制端，连接到 气缸 1 喷油嘴 2 -- ，插头 T2dw/2，针脚 2
90 -  双离合器变速箱机电装置信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/4，针脚 4
91 -  未占用
92 -  未占用
93 -  未占用
94 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/1，针脚 1
95 -  未占用
96 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/2，针脚 2
97 -  传感器接地，连接到 进气歧管传感器 -- ，插头 T4g/1，针脚 1
98 -  进气管压力传感器电源 5 伏，连接到 进气歧管传感器 -- ，插头 T4g/3，针脚 3
99 -  霍尔传感器接地，连接到 霍尔传感器 -- ，插头 T3q/3，针脚 3
100 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头 T3q/2，针脚 2
101 -  霍尔传感器电源 5 伏，连接到 霍尔传感器 -- ，插头 T3q/1，针脚 1
102 -  未占用
103 -  凸轮轴调节元件 3 控制端，连接到 凸轮轴调节元件 3 -- ，插头 T2dq/1，针脚 1
104 -  未占用
105 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头 T4t/2，针脚 2
C -  91 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  接线柱 31
2 -  接线柱 31
3 -  接线柱 87a
4 -  接线柱 31
5 -  接线柱 87a
6 -  接线柱 87a
7 -  制动踏板开关信号，连接到 制动踏板开关 -- ，插头 T4ao/1，针脚 1
8 -  接线柱 50
9 -  未占用
10 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T5v/5，针脚 5
11 -  未占用
12 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T5v/2，针脚 2
13 -  未占用
14 -  未占用
15 -  未占用
16 -  未占用
17 -  空气质量计信号，连接到 空气质量计 -- ，插头 T4dd/1，针脚 1
18 -  未占用
19 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头 T5c/5，针脚 5
20 -  未占用
21 -  油箱泄漏诊断控制单元（用于带发动机型号代码 DKV 的汽车），连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/2，针脚 2
22 -  未占用
23 -  未占用
24 -  制动信号灯开关信号
25 -  未占用
26 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/2，针脚 2
27 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T5v/1，针脚 1
28 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/4，针脚 4
29 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/3，针脚 3
30 -  未占用
31 -  未占用
32 -  未占用
33 -  未占用
34 -  空气质量计信号，连接到 空气质量计 -- ，插头 T4dd/2，针脚 2
35 -  未占用
36 -  未占用
37 -  油箱泄漏诊断控制单元（用于带发动机型号代码 DKV 的汽车），连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/1，针脚 1
38 -  未占用
39 -  未占用
40 -  未占用
41 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T14e/7，针脚 7（仅用于带可加热式方向盘的汽车，截至 2019 年 8 月）
 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T16a/5，针脚 5（仅用于不带可加热式方向盘的汽车，截至 2019 年 8 月）
 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T14e/11，针脚 11（仅用于带可加热式方向盘的汽车，自 2019 年 8 月起）
 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T16a/13，针脚 13（仅用于不带可加热式方向盘的汽车，自 2019 年 8 月起）
42 -  未占用
43 -  未占用
44 -  未占用
45 -  增压压力传感器电源 5 伏，连接到 增压压力传感器 -- ，插头 T4e/3，针脚 3
46 -  传感器接地，连接到 进气温度传感器 2 -- ，插头 T4e/1，针脚 1
47 -  未占用
48 -  未占用
49 -  未占用
50 -  接线柱 15
51 -  空气质量计信号，连接到 空气质量计 -- ，插头 T4dd/3，针脚 3
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  未占用
57 -  未占用
58 -  P/N 档信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/2，针脚 2
59 -  未占用
60 -  接线柱 50 ，连接到 进入及起动系统接口 -- ，插头 T40a/15，针脚 15
61 -  未占用
62 -  未占用
63 -  未占用
64 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头 T4e/2，针脚 2
65 -  未占用
66 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头 T6L/2，针脚 2
67 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头 T6L/4，针脚 4
68 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头 T6L/3，针脚 3
69 -  发动机部件供电继电器控制端
70 -  未占用
71 -  散热器风扇控制信号
72 -  未占用
73 -  未占用
74 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头 T4n/2，针脚 2
75 -  未占用
76 -  未占用
77 -  未占用
78 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/1，针脚 1
79 -  CAN 总线，高位（驱动系统）
80 -  CAN 总线，低位（驱动系统）
81 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头 T4e/4，针脚 4
82 -  未占用
83 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头 T6L/1，针脚 1
84 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头 T6L/6，针脚 6
85 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头 T6L/5，针脚 5
86 -  接线柱 30a
87 -  起动机继电器 1 控制端
88 -  起动机继电器 2 控制端
89 -  主继电器控制端
90 -  未占用
91 -  前氧传感器加热装置控制端，连接到 氧传感器加热 -- ，插头 T5v/3，针脚 3


插头连接（用于带发动机型号代码 DPLA 的汽车）
CH97-11640
A -  发动机控制单元 --
B -  105 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/2，针脚 2
2 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/2，针脚 2
3 -  增压调节器控制端 +，连接到 增压调节器 -- ，插头 T6a/6，针脚 6
4 -  增压调节器控制端 -，连接到 增压调节器 -- ，插头 T6a/2，针脚 2
5 -  气缸 2 喷油阀 2 控制端，连接到 气缸 2 喷油嘴 2 -- ，插头 T2dx/2，针脚 2
6 -  活塞冷却喷嘴控制阀控制端，连接到 活塞冷却喷嘴控制阀 -- ，插头 T2dc/1，针脚 1
7 -  未占用
8 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T2eu/1，针脚 1
9 -  节气门驱动装置（电控节气门）脚度传感器接地，连接到 节气门控制单元 -- ，插头 T6f/6，针脚 6
10 -  节气门驱动装置（电控节气门）脚度传感器 2 信号，连接到 电控油门操纵机构的节气门驱动装置脚度传感器 2 -- ，插头 T6f/4，针脚 4
11 -  传感器接地（进气歧管风门电位计，增压压力调节位置传感器）
12 -  传感器电源 5 伏（进气歧管风门电位计，增压压力调节位置传感器）
13 -  进气歧管风门电位计信号，连接到 进气歧管风门电位计 -- ，插头 T3r/2，针脚 2
14 -  燃油压力传感器电源 5 伏，连接到 燃油压力传感器 -- ，插头 T3s/3，针脚 3
15 -  发动机温度调节伺服元件电源 5 伏，连接到 发动机温度调节伺服元件 -- ，插头 T5a/3，针脚 3
16 -  未占用
17 -  未占用
18 -  凸轮轴调节元件 2 控制端，连接到 凸轮轴调节元件 2 -- ，插头 T2dp/1，针脚 1
19 -  凸轮轴调节元件 1 控制端，连接到 凸轮轴调节元件 1 -- ，插头 T2do/1，针脚 1
20 -  油箱泄漏诊断控制单元信号，连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/3，针脚 3
21 -  带功率输出级的点火线圈 2 控制端，连接到 带功率输出级的点火线圈 2 -- ，插头 T4u/2，针脚 2
22 -  气缸 3 喷油嘴控制端，连接到 气缸 3 喷油嘴 -- ，插头 T2bf/1，针脚 1
23 -  气缸 2 喷油嘴控制端，连接到 气缸 2 喷油嘴 -- ，插头 T2be/1，针脚 1
24 -  发动机温度调节伺服元件控制端 +，连接到 发动机温度调节伺服元件 -- ，插头 T5a/5，针脚 5
25 -  发动机温度调节伺服元件控制端 -，连接到 发动机温度调节伺服元件 -- ，插头 T5a/4，针脚 4
26 -  气缸 4 喷油阀 2 控制端，连接到 气缸 4 喷油嘴 2 -- ，插头 T2dz/2，针脚 2
27 -  涡轮增压器循环空气阀控制端，连接到 涡轮增压器循环空气阀 -- ，插头 T2df/2，针脚 2
28 -  未占用
29 -  机油压力降低开关信号，连接到 机油压力降低开关 -- ，插头 T1a
30 -  节气门驱动装置（电控节气门）脚度传感器电源 5 伏，连接到 节气门控制单元 -- ，插头 T6f/2，针脚 2
31 -  节气门驱动装置（电控节气门）脚度传感器 1 信号，连接到 电控油门操纵机构的节气门驱动装置脚度传感器 1 -- ，插头 T6f/1，针脚 1
32 -  增压压力调节位置传感器信号，连接到 增压压力调节位置传感器 -- ，插头 T6a/5，针脚 5
33 -  燃油压力传感器信号，连接到 燃油压力传感器 -- ，插头 T3s/1，针脚 1
34 -  未占用
35 -  燃油压力传感器接地，连接到 燃油压力传感器 -- ，插头 T3s/2，针脚 2
36 -  发动机温度调节伺服元件信号，连接到 发动机温度调节伺服元件 -- ，插头 T5a/2，针脚 2
37 -  未占用
38 -  机油油位和机油温度传感器信号，连接到 机油油位和机油温度传感器 -- ，插头 T3x/3，针脚 3
39 -  凸轮轴调节元件 7 控制端，连接到 凸轮轴调节元件 7 -- ，插头 T2du/1，针脚 1
40 -  凸轮轴调节元件 8 控制端，连接到 凸轮轴调节元件 8 -- ，插头 T2dv/1，针脚 1
41 -  变速箱冷却液阀，连接到 变速箱冷却液阀 -- ，插头 T2bo/2，针脚 2
42 -  带功率输出级的点火线圈 4 控制端，连接到 带功率输出级的点火线圈 4 -- ，插头 T4w/2，针脚 2
43 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/1，针脚 1
44 -  燃油定量阀控制端，连接到 燃油定量阀 -- ，插头 T2aj/2，针脚 2
45 -  节气门驱动装置（电控节气门）+，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/3，针脚 3
46 -  节气门驱动装置（电控节气门）-，连接到 电控油门操纵机构的节气门驱动装置 -- ，插头 T6f/5，针脚 5
47 -  未占用
48 -  未占用
49 -  未占用
50 -  机油压力开关信号，连接到 机油压力开关 -- ，插头 T1c
51 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/1，针脚 1
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  发动机温度调节伺服元件接地，连接到 发动机温度调节伺服元件 -- ，插头 T5a/1，针脚 1
57 -  发动机转速传感器接地，连接到 发动机转速传感器 -- ，插头 T3g/3，针脚 3
58 -  发动机转速传感器信号，连接到 发动机转速传感器 -- ，插头 T3g/2，针脚 2
59 -  发动机转速传感器电源 5 伏，连接到 发动机转速传感器 -- ，插头 T3g/1，针脚 1
60 -  凸轮轴调节元件 6 控制端，连接到 凸轮轴调节元件 6 -- ，插头 T2dt/1，针脚 1
61 -  凸轮轴调节元件 5 控制端，连接到 凸轮轴调节元件 5 -- ，插头 T2ds/1，针脚 1
62 -  未占用
63 -  活性碳罐电磁阀控制端，连接到 活性炭罐电磁阀 1 -- ，插头 T2bn/2，针脚 2
64 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/1，针脚 1
65 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/1，针脚 1
66 -  排气门凸轮轴调节阀 1 控制端，连接到 排气门凸轮轴调节阀 1 -- ，插头 T2cq/2，针脚 2
67 -  未占用
68 -  气缸 3 喷油阀 2 控制端，连接到 气缸 3 喷油嘴 2 -- ，插头 T2dy/2，针脚 2
69 -  冷却液继续补给泵控制端，连接到 冷却液继续补给泵 -- ，插头 T3ba/3，针脚 3
70 -  未占用
71 -  未占用
72 -  爆震传感器信号，连接到 爆震传感器 1 -- ，插头 T2ax/2，针脚 2
73 -  未占用
74 -  未占用
75 -  未占用
76 -  未占用
77 -  未占用
78 -  排气凸轮轴的位置传感器接地，连接到 排气凸轮轴的位置传感器 -- ，插头 T3cb/3，针脚 3
79 -  排气凸轮轴的位置传感器信号，连接到 排气凸轮轴的位置传感器 -- ，插头 T3cb/2，针脚 2
80 -  排气凸轮轴的位置传感器电源 5 伏，连接到 排气凸轮轴的位置传感器 -- ，插头 T3cb/1，针脚 1
81 -  未占用
82 -  凸轮轴调节元件 4 控制端，连接到 凸轮轴调节元件 4 -- ，插头 T2dr/1，针脚 1
83 -  进气管风门阀门控制端，连接到 进气歧管风门阀门 -- ，插头 T2de/2，针脚 2
84 -  带功率输出级的点火线圈 3 控制端，连接到 带功率输出级的点火线圈 3 -- ，插头 T4v/2，针脚 2
85 -  气缸 1 喷油嘴控制端，连接到 气缸 1 喷油嘴 -- ，插头 T2bd/2，针脚 2
86 -  气缸 4 喷油嘴控制端，连接到 气缸 4 喷油嘴 -- ，插头 T2bg/2，针脚 2
87 -  进气凸轮轴调节阀 1 控制端，连接到 进气凸轮轴调节阀 1 -- ，插头 T2gb/2，针脚 2
88 -  机油压力调节阀控制端，连接到 机油压力调节阀 -- ，插头 T2dd/1，针脚 1
89 -  气缸 1 喷油阀 2 控制端，连接到 气缸 1 喷油嘴 2 -- ，插头 T2dw/2，针脚 2
90 -  双离合器变速箱机电装置信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/4，针脚 4
91 -  未占用
92 -  未占用
93 -  未占用
94 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/1，针脚 1
95 -  未占用
96 -  冷却液温度传感器信号，连接到 冷却液温度传感器 -- ，插头 T2dg/2，针脚 2
97 -  未占用
98 -  未占用
99 -  霍尔传感器接地，连接到 霍尔传感器 -- ，插头 T3q/3，针脚 3
100 -  霍尔传感器信号，连接到 霍尔传感器 -- ，插头 T3q/2，针脚 2
101 -  霍尔传感器电源 5 伏，连接到 霍尔传感器 -- ，插头 T3q/1，针脚 1
102 -  未占用
103 -  凸轮轴调节元件 3 控制端，连接到 凸轮轴调节元件 3 -- ，插头 T2dq/1，针脚 1
104 -  未占用
105 -  带功率输出级的点火线圈 1 控制端，连接到 带功率输出级的点火线圈 1 -- ，插头 T4t/2，针脚 2
C -  91 芯插头连接 -- ，黑色，发动机控制单元插头
1 -  接线柱 31
2 -  接线柱 31
3 -  接线柱 87a
4 -  接线柱 31
5 -  接线柱 87a
6 -  接线柱 87a
7 -  制动踏板开关信号，连接到 制动踏板开关 -- ，插头 T4ao/1，针脚 1
8 -  接线柱 50
9 -  未占用
10 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/4，针脚 4
11 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/1，针脚 1
12 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/6，针脚 6
13 -  未占用
14 -  未占用
15 -  双废气温度传感器 1 信号，连接到 双废气温度传感器 1 -- ，插头 T3ca/1，针脚 1
16 -  未占用
17 -  空气质量计信号，连接到 空气质量计 -- ，插头 T4dd/1，针脚 1
18 -  未占用
19 -  燃油泵控制单元信号，连接到 燃油泵控制单元 -- ，插头 T5c/5，针脚 5
20 -  未占用
21 -  油箱泄漏诊断控制单元，连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/2，针脚 2
22 -  未占用
23 -  未占用
24 -  制动信号灯开关信号
25 -  未占用
26 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/2，针脚 2
27 -  前氧传感器信号，连接到 氧传感器 -- ，插头 T6ar/2，针脚 2
28 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/4，针脚 4
29 -  后氧传感器信号，连接到 尾气催化净化器后的氧传感器 -- ，插头 T4n/3，针脚 3
30 -  未占用
31 -  未占用
32 -  传感器接地（进气温度传感器、低压燃油压力传感器、颗粒过滤器的差压传感器）
33 -  未占用
34 -  传感器电源 5 伏（空气质量流量计、双废气温度传感器 1）
35 -  未占用
36 -  未占用
37 -  油箱泄漏诊断控制单元，连接到 油箱泄漏诊断控制单元 -- ，插头 T4bo/1，针脚 1
38 -  未占用
39 -  未占用
40 -  未占用
41 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T14e/11，针脚 11（仅用于带可加热式方向盘的汽车）
 -  GRA 开关信号，连接到 转向柱电子装置控制单元 -- ，插头 T16a/13，针脚 13（仅用于不带可加热式方向盘的汽车）
42 -  未占用
43 -  未占用
44 -  进气歧管压力传感器信号，连接到 进气歧管压力传感器 -- ，插头 T4g/4，针脚 4
45 -  增压压力传感器电源 5 伏，连接到 增压压力传感器 -- ，插头 T4e/3，针脚 3
46 -  传感器接地，连接到 进气温度传感器 2 -- ，插头 T4e/1，针脚 1
47 -  低压燃油压力传感器信号，连接到 低压燃油压力传感器 -- ，插头 T3e/3，针脚 3
48 -  传感器电源 5 伏（进气歧管压力传感器、低压燃油压力传感器、颗粒过滤器的差压传感器）
49 -  进气温度传感器信号，连接到 进气温度传感器 -- ，插头 T4g/2，针脚 2
50 -  接线柱 15
51 -  传感器接地（空气质量计、双废气温度传感器 1）
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  未占用
57 -  未占用
58 -  P/N 档信号，连接到 双离合器变速箱机电装置 -- ，插头 T16c/2，针脚 2
59 -  未占用
60 -  接线柱 50 ，连接到 进入及起动系统接口 -- ，插头 T40a/15，针脚 15
61 -  增压压力传感器信号，连接到 增压压力传感器 -- ，插头 T4e/4，针脚 4
62 -  未占用
63 -  未占用
64 -  进气温度传感器 2 信号，连接到 进气温度传感器 2 -- ，插头 T4e/2，针脚 2
65 -  未占用
66 -  油门踏板位置传感器电源 5 伏，连接到 油门踏板位置传感器 -- ，插头 T6L/2，针脚 2
67 -  油门踏板位置传感器信号，连接到 油门踏板位置传感器 -- ，插头 T6L/4，针脚 4
68 -  油门踏板位置传感器接地，连接到 油门踏板位置传感器 -- ，插头 T6L/3，针脚 3
69 -  发动机部件供电继电器控制端
70 -  未占用
71 -  散热器风扇控制信号，连接到 散热器风扇控制单元 -- ，插头 T4p/3，针脚 3
72 -  未占用
73 -  未占用
74 -  后氧传感器加热装置控制端，连接到 尾气催化净化器后的氧传感器 1 加热装置 -- ，插头 T4n/2，针脚 2
75 -  未占用
76 -  未占用
77 -  未占用
78 -  散热器出口处的冷却液温度传感器信号，连接到 散热器出口处的冷却液温度传感器 -- ，插头 T2bm/1，针脚 1
79 -  CAN 总线，高位（驱动系统）
80 -  CAN 总线，低位（驱动系统）
81 -  颗粒过滤器的差压传感器信号，连接到 颗粒过滤器的差压传感器 -- ，插头 T3bz/1，针脚 1
82 -  未占用
83 -  油门踏板位置传感器 2 电源 5 伏，连接到 油门踏板位置传感器 2 -- ，插头 T6L/1，针脚 1
84 -  油门踏板位置传感器 2 信号，连接到 油门踏板位置传感器 2 -- ，插头 T6L/6，针脚 6
85 -  油门踏板位置传感器 2 接地，连接到 油门踏板位置传感器 2 -- ，插头 T6L/5，针脚 5
86 -  接线柱 30a
87 -  起动机继电器 1 控制端
88 -  起动机继电器 2 控制端
89 -  主继电器控制端
90 -  未占用
91 -  前氧传感器加热装置控制端，连接到 氧传感器加热 -- ，插头 T6ar/3，针脚 3

节气门控制单元 --
安装位置（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车）
- 在发动机前部 -箭头-

CH97-12595


插头连接（用于带发动机型号代码 DBFC 的汽车 / 仅用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车）
CH97-1430
A -  节气门控制单元 --
B -  6 芯插头连接 -- ，黑色，节气门控制单元插头
1 -  节气门驱动装置（电控节气门）角度传感器 1 信号，连接到 发动机控制单元 -- ，插头 T105a/31，针脚 31
2 -  节气门驱动装置（电控节气门）角度传感器电源 5 伏，连接到 发动机控制单元 -- ，插头 T105a/30，针脚 30
3 -  节气门驱动装置（电控节气门）+，连接到 发动机控制单元 -- ，插头 T105a/45，针脚 45
4 -  节气门驱动装置（电控节气门）角度传感器 2 信号，连接到 发动机控制单元 -- ，插头 T105a/10，针脚 10
5 -  节气门驱动装置（电控节气门）﹣，连接到 发动机控制单元 -- ，插头 T105a/46，针脚 46
6 -  节气门驱动装置（电控节气门）角度传感器接地，连接到 发动机控制单元 -- ，插头 T105a/9，针脚 9


插头连接（仅用于带 1.8 升发动机的汽车）
CH97-1430
A -  节气门控制单元 --
B -  6 芯插头连接 -- ，黑色，节气门控制单元插头
1 -  节气门驱动装置（电控节气门）脚度传感器 1 信号，连接到 发动机控制单元 -- ，插头 T105a/34，针脚 34
2 -  节气门驱动装置（电控节气门）脚度传感器电源 5 伏，连接到 发动机控制单元 -- ，插头 T105a/54，针脚 54
3 -  节气门驱动装置（电控节气门）+，连接到 发动机控制单元 -- ，插头 T105a/91，针脚 91
4 -  节气门驱动装置（电控节气门）脚度传感器 2 信号，连接到 发动机控制单元 -- ，插头 T105a/55，针脚 55
5 -  节气门驱动装置（电控节气门）﹣，连接到 发动机控制单元 -- ，插头 T105a/90，针脚 90
6 -  节气门驱动装置（电控节气门）脚度传感器接地，连接到 发动机控制单元 -- ，插头 T105a/56，针脚 56


插头连接（仅用于带发动机型号代码 CUGA 的汽车 / 仅用于带发动机型号代码 DKX 的汽车）
CH97-1430
A -  节气门控制单元 --
B -  6 芯插头连接 -- ，黑色，节气门控制单元插头
1 -  节气门驱动装置（电控节气门）脚度传感器 2 信号，连接到 发动机控制单元 -- ，插头 T105a/55，针脚 55
2 -  节气门驱动装置（电控节气门）脚度传感器电源 5 伏，连接到 发动机控制单元 -- ，插头 T105a/54，针脚 54
3 -  节气门驱动装置（电控节气门）-，连接到 发动机控制单元 -- ，插头 T105a/90，针脚 90
4 -  节气门驱动装置（电控节气门）脚度传感器 1 信号，连接到 发动机控制单元 -- ，插头 T105a/34，针脚 34
5 -  节气门驱动装置（电控节气门）+，连接到 发动机控制单元 -- ，插头 T105a/91，针脚 91
6 -  节气门驱动装置（电控节气门）脚度传感器接地，连接到 发动机控制单元 -- ，插头 T105a/56，针脚 56

ABS 控制单元 --
安装位置
- 在发动机舱右侧 -箭头-

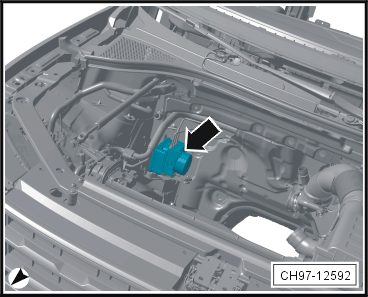

CH97-12592


插头连接

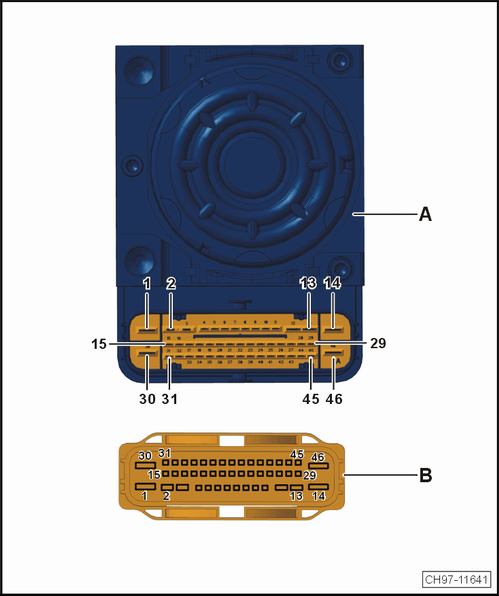

CH97-11641
A -  ABS 控制单元 --
B -  46 芯插头连接 -- ，黑色，ABS 控制单元插头
1 -  接线柱 30a
2 -  右侧驻车电机控制端，连接到 右侧驻车电机 -- ，插头 T2an/1，针脚 1
3 -  右侧驻车电机控制端，连接到 右侧驻车电机 -- ，插头 T2an/2，针脚 2
4 -  右前转速传感器信号，连接到 右前转速传感器 -- ，插头 T2n/1，针脚 1
5 -  右前转速传感器信号，连接到 右前转速传感器 -- ，插头 T2n/2，针脚 2
6 -  左后转速传感器信号，连接到 左后转速传感器 -- ，插头 T2o/2，针脚 2
7 -  左后转速传感器信号，连接到 左后转速传感器 -- ，插头 T2o/1，针脚 1
8 -  左前转速传感器信号，连接到 左前转速传感器 -- ，插头 T2m/1，针脚 1
9 -  左前转速传感器信号，连接到 左前转速传感器 -- ，插头 T2m/2，针脚 2
10 -  右后转速传感器信号，连接到 右后转速传感器 -- ，插头 T2p/2，针脚 2
11 -  右后转速传感器信号，连接到 右后转速传感器 -- ，插头 T2p/1，针脚 1
12 -  左侧驻车电机控制端，连接到 左侧驻车电机 -- ，插头 T2am/2，针脚 2
13 -  左侧驻车电机控制端，连接到 左侧驻车电机 -- ，插头 T2am/1，针脚 1
14 -  接线柱 31
15 -  未占用
16 -  未占用
17 -  机电式驻车制动器按钮信号，连接到 机电式驻车制动器按钮 -- ，插头 T12e/1，针脚 1
18 -  机电式驻车制动器按钮信号，连接到 机电式驻车制动器按钮 -- ，插头 T12e/2，针脚 2
19 -  机电式驻车制动器按钮信号，连接到 机电式驻车制动器按钮 -- ，插头 T12e/3，针脚 3
20 -  未占用
21 -  未占用
22 -  未占用
23 -  AUTO HOLD 按钮信号，连接到 AUTO HOLD 按钮 -- ，插头 T12e/12，针脚 12
24 -  机电式驻车制动器按钮信号，连接到 机电式驻车制动器按钮 -- ，插头 T12e/4，针脚 4
25 -  未占用
26 -  未占用
27 -  未占用
28 -  未占用
29 -  未占用
30 -  接线柱 30a
31 -  接线柱 30a
32 -  AUTO HOLD 指示灯控制端，连接到 AUTO HOLD 指示灯 -- ，插头 T12e/10，针脚 10
33 -  离合器位置传感器信号（仅适用于带手动变速箱的汽车），连接到 离合器位置传感器 -- ，插头 T5j/3，针脚 3
34 -  未占用
35 -  接线柱 15
36 -  机电式驻车制动器指示灯控制端，连接到 机电式驻车制动器指示灯 -- ，插头 T12e/8，针脚 8
37 -  未占用
38 -  制动助力压力传感器信号（用于不带混合动力驱动的汽车），连接到 制动助力压力传感器 -- ，插头 T3ax/3，针脚 3
39 -  ASR 和电子稳定程序按钮信号（仅用于带全轮驱动的汽车 / 截至 2018 年 7 月），连接到 ASR 和电子稳定程序按钮 -- ，插头 T6w/5，针脚 5
40 -  未占用
41 -  轮胎压力监控按钮信号（用于不带混合动力驱动的汽车），连接到 轮胎压力监控按钮 -- ，插头 T10p/9，针脚 9
42 -  CAN 总线，高位（底盘传感器）
43 -  CAN 总线，低位（底盘传感器）
44 -  制动助力压力传感器电源 5 伏（用于不带混合动力驱动的汽车），连接到 制动助力压力传感器 -- ，插头 T3ax/1，针脚 1
45 -  制动助力压力传感器接地（用于不带混合动力驱动的汽车），连接到 制动助力压力传感器 -- ，插头 T3ax/2，针脚 2
46 -  接线柱 31

蓄电池监控控制单元 -- （用于不带混合动力驱动的汽车）
安装位置
- 在发动机舱内，蓄电池负极接线柱上-箭头-

CH97-12625


插头连接
CH97-11941
A -  蓄电池监控控制单元 --
B -  2 芯插头连接 -- ，黑色，蓄电池监控控制单元插头
1 -  LIN 总线
2 -  接线柱 30a

刮水器马达控制单元 --
安装位置
- 在排水槽内左侧 -箭头-

CH97-12596


插头连接

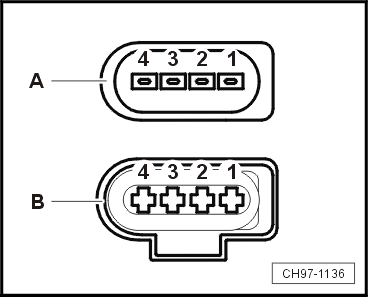

CH97-1136
A -  刮水器马达控制单元 --
B -  4 芯插头连接 -- ，黑色，刮水器马达控制单元插头
1 -  接线柱 30a
2 -  接线柱 31
3 -  未占用
4 -  LIN 总线，连接到 车载电网控制单元 -- ，插头 T46b/30，针脚 30

电驱动装置的功率及控制电子系统 -- （用于带混合动力驱动的汽车）
安装位置
- 在发动机舱内左侧 -箭头-

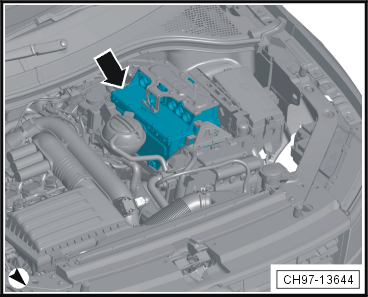

CH97-13644


插头连接

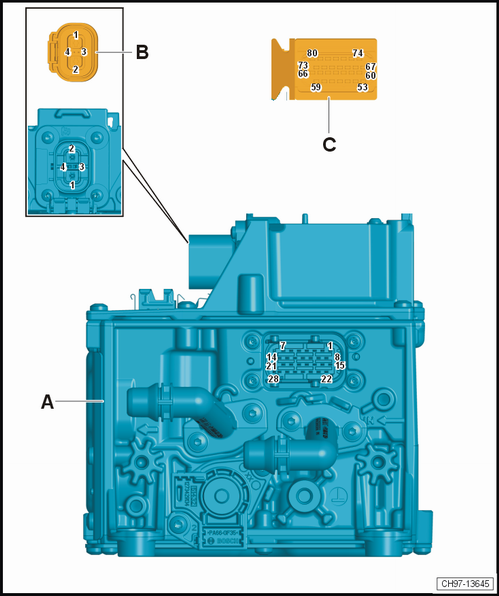

CH97-13645
A -  电驱动装置的功率及控制电子系统 --
B -  5 芯插头连接 -- ，橙色，电驱动装置控制单元插头
1 -  车载充电装置 +，连接到 车载充电装置 -- ，插头 T5at/1，针脚 1
2 -  车载充电装置 -，连接到 车载充电装置 -- ，插头 T5at/2，针脚 2
3 -  高电压系统控制导引线，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T5au/4，针脚 4
4 -  高电压系统控制导引线，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T5au/3，针脚 3
5 -  车载充电装置，连接到 车载充电装置 -- ，插头 T5at/5s，针脚 5s
C -  80 芯插头连接 -- ，黑色，电驱动装置的功率及控制电子系统插头（控制单元侧针脚是（1-28），线束侧针脚是（53-80））
53 -  CAN 总线，低位（混合动力）
54 -  CAN 总线，高位（混合动力）
55 -  接线柱 30a
56 -  接线柱 15a
57 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/5，针脚 5
58 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/7，针脚 7
59 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/4，针脚 4
60 -  CAN 总线，低位（驱动系统）
61 -  CAN 总线，高位（驱动系统）
62 -  未占用
63 -  未占用
64 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/6，针脚 6
65 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/8，针脚 8
66 -  电驱动装置牵引电机，连接到 电驱动装置牵引电机 -- ，插头 T10aa/3，针脚 3
67 -  未占用
68 -  未占用
69 -  未占用
70 -  未占用
71 -  未占用
72 -  未占用
73 -  未占用
74 -  电驱动装置牵引电机温度传感器信号，连接到 电驱动装置牵引电机 -- ，插头 T10aa/1，针脚 1
75 -  电驱动装置牵引电机温度传感器接地，连接到 电驱动装置牵引电机 -- ，插头 T10aa/2，针脚 2
76 -  未占用
77 -  高电压系统控制导引线，连接到 车载充电装置 -- ，插头 T60b/13，针脚 13
78 -  未占用
79 -  未占用
80 -  高电压系统控制导引线，连接到 高电压加热装置（PTC） -- ，插头 T8z/7，针脚 7

车载充电装置 -- （用于带混合动力驱动的汽车）
安装位置
- 在发动机舱内左侧-箭头-

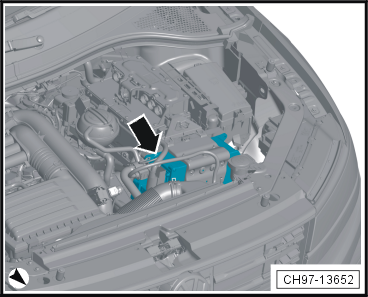

CH97-13652


插头连接

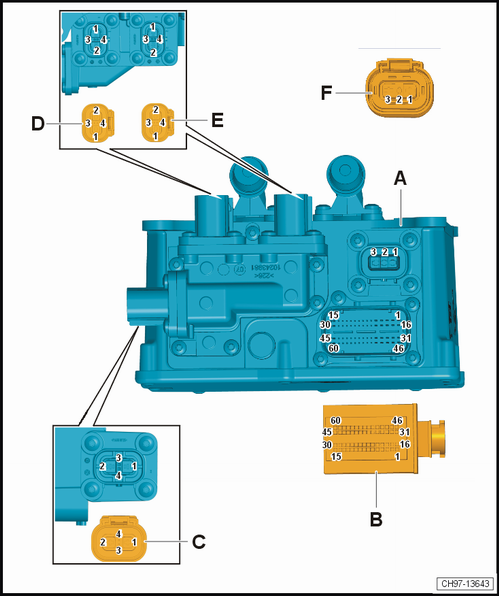

CH97-13643
A -  车载充电装置 --
B -  60 芯插头连接 -- ，黑色，车载充电装置插头
1 -  接线柱 30a
2 -  未占用
3 -  未占用
4 -  LED 指示灯，红色，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/6，针脚 6
5 -  LED 指示灯，绿色，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/7，针脚 7
6 -  未占用
7 -  未占用
8 -  未占用
9 -  CAN 总线，高位（驱动系统）
10 -  CAN 总线，低位（驱动系统）
11 -  CAN 总线，高位（混合动力）
12 -  CAN 总线，低位（混合动力）
13 -  高电压系统控制导引线，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T80a/77，针脚 77
14 -  未占用
15 -  高电压系统控制导引线，连接到 高电压系统保养插头 -- ，插头 T4bp/3，针脚 3
16 -  未占用
17 -  未占用
18 -  未占用
19 -  未占用
20 -  未占用
21 -  蓄电池充电按钮模块，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/3，针脚 3
22 -  蓄电池充电按钮模块，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/5，针脚 5
23 -  控制引导
24 -  充电连接确认
25 -  蓄电池充电按钮模块按键接通信号，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/2，针脚 2
26 -  未占用
27 -  充电插座的温度传感器信号 -
28 -  充电插座的温度传感器信号 +
29 -  未占用
30 -  未占用
31 -  高电压充电盖板锁止装置 1 的伺服元件控制端，连接到 高电压充电盖板锁止装置 1 的伺服元件 -- ，插头 T4br/4，针脚 4
32 -  高电压充电盖板锁止装置 1 的伺服元件控制端，连接到 高电压充电盖板锁止装置 1 的伺服元件 -- ，插头 T4br/3，针脚 3
33 -  高电压充电盖板锁止装置 1 的伺服元件信号，连接到 高电压充电盖板锁止装置 1 的伺服元件 -- ，插头 T4br/1，针脚 1
34 -  高电压充电盖板锁止装置 1 的伺服元件信号，连接到 高电压充电盖板锁止装置 1 的伺服元件 -- ，插头 T4br/2，针脚 2
35 -  未占用
36 -  未占用
37 -  未占用
38 -  未占用
39 -  未占用
40 -  未占用
41 -  未占用
42 -  未占用
43 -  未占用
44 -  未占用
45 -  未占用
46 -  未占用
47 -  未占用
48 -  未占用
49 -  未占用
50 -  未占用
51 -  蓄电池充电按钮模块信号，连接到 蓄电池充电按钮模块 -- ，插头 T8ab/4，针脚 4
52 -  未占用
53 -  未占用
54 -  未占用
55 -  未占用
56 -  未占用
57 -  未占用
58 -  未占用
59 -  未占用
60 -  接线柱 31
C -  5 芯插头连接 -- ，橙色，车载充电装置插头
1 -  空调压缩机高压线 +，连接到 空调压缩机 -- ，插头 T5av/1，针脚 1
2 -  空调压缩机高压线 -，连接到 空调压缩机 -- ，插头 T5av/2，针脚 2
3 -  高电压系统控制导引线，连接到 空调压缩机 -- ，插头 T5av/3，针脚 3
4 -  高电压系统控制导引线，连接到 空调压缩机 -- ，插头 T5av/4，针脚 4
5s -  空调压缩机屏蔽线，连接到 空调压缩机 -- ，插头 T5av/5s，针脚 5s
D -  5 芯插头连接 -- ，橙色，车载充电装置插头
1 -  高电压加热装置（PTC）+，连接到 高电压加热装置（PTC） -- ，插头 T5ax/1，针脚 1
2 -  高电压加热装置（PTC）-，连接到 高电压加热装置（PTC） -- ，插头 T5ax/2，针脚 2
3 -  高电压系统控制导引线，连接到 车载充电装置 -- ，插头 T5ay/4，针脚 4
4 -  高电压系统控制导引线，连接到 车载充电装置 -- ，插头 T5ay/3，针脚 3
5s -  高电压加热装置（PTC），连接到 高电压加热装置（PTC） -- ，插头 T5ax/5s，针脚 5s
E -  5 芯插头连接 -- ，橙色，车载充电装置插头
1 -  电驱动装置的功率及控制电子系统 +，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T5au/1，针脚 1
2 -  电驱动装置的功率及控制电子系统 -，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T5au/2，针脚 2
3 -  高电压系统控制导引线，连接到 车载充电装置 -- ，插头 T5at/4，针脚 4
4 -  高电压系统控制导引线，连接到 车载充电装置 -- ，插头 T5at/3，针脚 3
5s -  电驱动装置的功率及控制电子系统，连接到 电驱动装置的功率及控制电子系统 -- ，插头 T5au/5s，针脚 5s
F -  4 芯插头连接 -- ，橙色，车载充电装置插头
1 -  高电压蓄电池充电插座 2 ，连接到 高电压蓄电池充电插座 2 -- ，插头 T9a/3，针脚 3
2 -  高电压蓄电池充电插座 2 ，连接到 高电压蓄电池充电插座 2 -- ，插头 T9a/2，针脚 2
3 -  高电压蓄电池充电插座 2 ，连接到 高电压蓄电池充电插座 2 -- ，插头 T9a/1，针脚 1
4s -  接线柱 31

制动助力控制单元 -- （用于带混合动力驱动的汽车）
安装位置
- 在发动机舱内左侧后部-箭头-

CH97-13647


插头连接

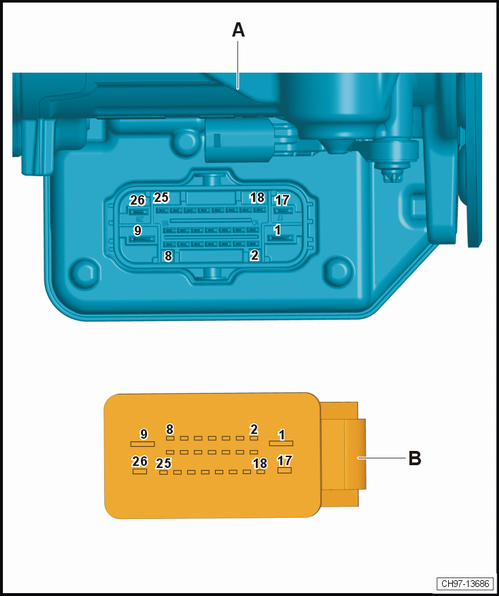

CH97-13686
A -  制动助力控制单元 --
B -  26 芯插头连接 -- ，黑色，制动助力控制单元插头
1 -  接线柱 30a
2 -  制动踏板位置传感器电源，连接到 制动踏板位置传感器 -- ，插头 T4bq/1，针脚 1
3 -  未占用
4 -  未占用
5 -  未占用
6 -  未占用
7 -  未占用
8 -  制动踏板位置传感器接地，连接到 制动踏板位置传感器 -- ，插头 T4bq/3，针脚 3
9 -  接线柱 31
10 -  CAN总线，低位（混合动力)
11 -  未占用
12 -  未占用
13 -  未占用
14 -  未占用
15 -  未占用
16 -  CAN总线，低位（驱动系统)
17 -  接线柱 30a
18 -  CAN总线，高位（混合动力)
19 -  未占用
20 -  接线柱 15
21 -  未占用
22 -  制动踏板位置传感器信号，连接到 制动踏板位置传感器 -- ，插头 T4bq/2，针脚 2
23 -  制动踏板位置传感器 2 信号，连接到 制动踏板位置传感器 -- ，插头 T4bq/4，针脚 4
24 -  刹车灯开关信号（输出）
25 -  CAN总线，高位（驱动系统)
26 -  未占用

机械振动控制单元 -- （用于带混合动力驱动的汽车）
安装位置
- 在排水槽内右侧-箭头-

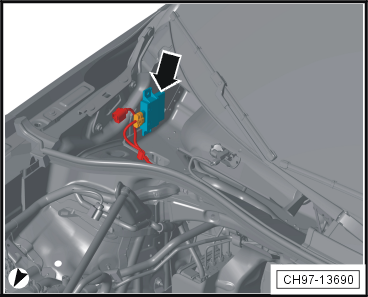

CH97-13690


插头连接
CH97-13664
A -  机械振动控制单元 --
B -  6 芯插头连接 -- ，黑色，机械振动控制单元插头
1 -  机械振动执行器控制端，连接到 机械振动执行器 -- ，插头 T2fh/1，针脚 1
2 -  机械振动执行器控制端，连接到 机械振动执行器 -- ，插头 T2fh/2，针脚 2
3 -  接线柱 15a
4 -  接线柱 31
5 -  CAN总线，低位（驱动系统)
6 -  CAN总线，高位（驱动系统)

双离合器变速箱机电装置 -- （用于带双离合器变速箱 0DD 的汽车）
安装位置
- 在变速箱前部-箭头-

CH97-13634


插头连接

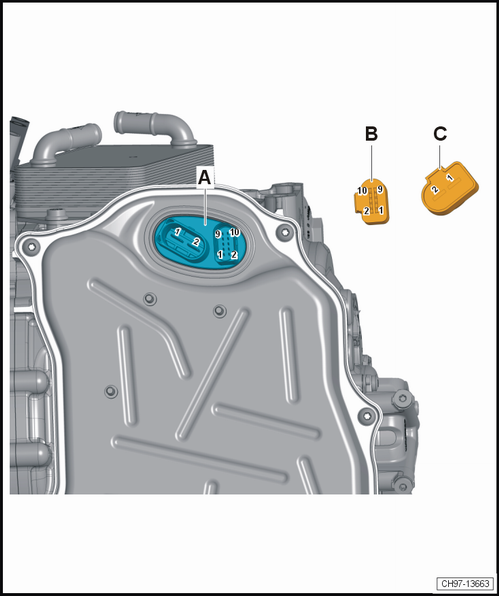

CH97-13663
A -  双离合器变速箱机电装置 --
B -  10 芯插头连接 -- ，黑色，双离合器变速箱机电装置插头
1 -  发动机控制单元，连接到 发动机控制单元 -- ，插头 T94a/94，针脚 94
2 -  未占用
3 -  接线柱 15
4 -  CAN 总线，高位（混合动力)
5 -  发动机控制单元，连接到 发动机控制单元 -- ，插头 T94a/79，针脚 79
6 -  CAN总线，低位（混合动力)
7 -  未占用
8 -  CAN总线，高位（驱动系统)
9 -  未占用
10 -  CAN总线，低位（驱动系统)
C -  2 芯插头连接 -- ，黑色，双离合器变速箱机电装置插头
1 -  接线柱 30a
2 -  接线柱 31
