| 上汽大众全新途观 L 轿车 | 安装位置 | 编号 808 / 1 |
| 版本 04.2020 | ||
| 插头 |
| 插头连接一览 |
|

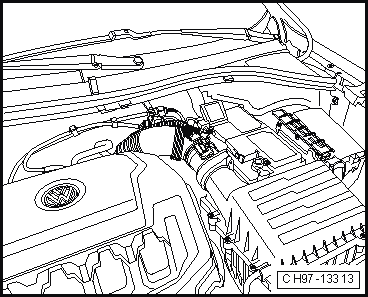

| 1 - | 发动机舱中的插头连接 |
| q | 安装位置 → 章节 |
| 2 - | 乘客舱中的插头连接 |
| q | 安装位置 → 章节 |
| 3 - | 车身后部的插头连接 |
| q | 安装位置 → 章节 |
| 发动机舱中的插头连接 |

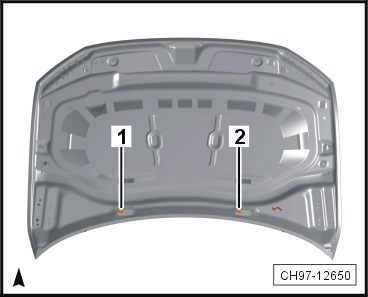

| 发动机舱盖上的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右侧喷嘴加热电阻 -- 插头（仅用于带喷嘴加热电阻的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 左侧喷嘴加热电阻 -- 插头（仅用于带喷嘴加热电阻的汽车） |

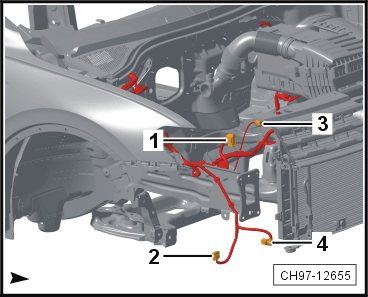

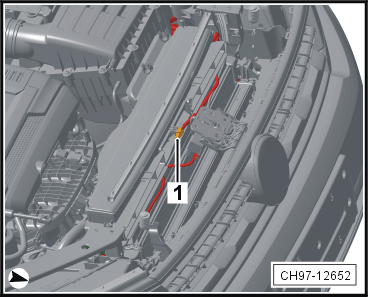

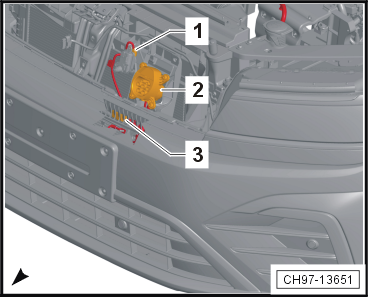

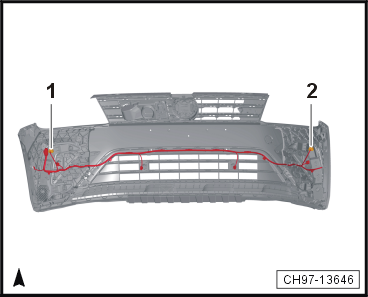

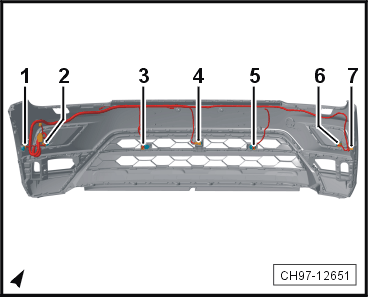

| 前保险杠上的插头连接 |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 泊车辅助系统的左前侧传感器，汽车左侧 -- 插头（仅用于带泊车辅助系统的汽车） |
| 2 - | 3 芯插头连接 -- ，黑色， 左前自动泊车辅助系统传感器 -- 插头（仅用于带泊车辅助系统的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 左前中部自动泊车辅助系统传感器 -- 插头（仅用于带泊车辅助系统的汽车） |
| 4 - | 5 芯插头连接 -- ，黑色， 前部周围环境摄像机 -- 插头（仅用于带周围环境摄像机的汽车） |
| 5 - | 3 芯插头连接 -- ，黑色， 右前中部自动泊车辅助系统传感器 -- 插头（仅用于带泊车辅助系统的汽车） |
| 6 - | 3 芯插头连接 -- ，黑色， 右前自动泊车辅助系统传感器 -- 插头（仅用于带泊车辅助系统的汽车） |
| 7 - | 3 芯插头连接 -- ，黑色， 泊车辅助系统的右前侧传感器，汽车右侧 -- 插头（仅用于带泊车辅助系统的汽车） |
| 发动机前部锁支架旁的插头连接 |
 |

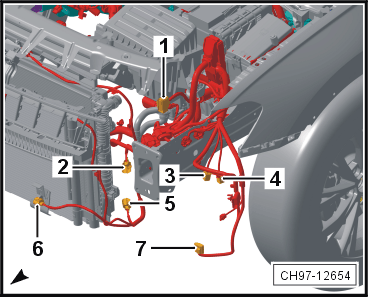

| 1 - | 2 芯插头连接 -- ，黄色， 前部安全气囊碰撞传感器 -- 插头 |
| 左纵梁前部的插头连接 |
 |
| 1 - | 10 芯插头连接 -- ，黑色， 左前大灯 -- 插头（用于带机械式大灯照明距离调节的汽车） |
| - | 14 芯插头连接 -- ，黑色， 左前大灯 -- 插头（仅用于带自动大灯照明距离调节的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 散热器出口处的冷却液温度传感器 -- 插头（仅用于带 1.4 升发动机的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 前后窗玻璃清洗泵 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 车窗玻璃清洗液液位传感器 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 左侧信号喇叭 -- 插头 |
| 6 - | 2 芯插头连接 -- ，黑色， 车外温度传感器 -- 插头 |
| 7 - | 2 芯插头连接 -- ，黑色， 左侧前雾灯灯泡 -- 插头（用于不带混合动力驱动的汽车） |

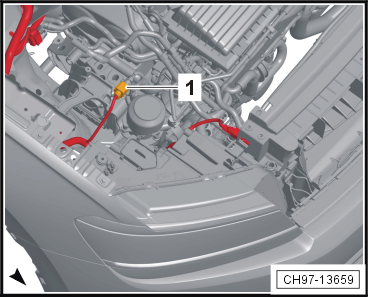

| 右纵梁前部的插头连接 |
 |
| 1 - | 10 芯插头连接 -- ，黑色， 右前大灯 -- 插头（用于带机械式大灯照明距离调节的汽车） |
| - | 14 芯插头连接 -- ，黑色， 右前大灯 -- 插头（仅用于带自动大灯照明距离调节的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 右侧前雾灯灯泡 -- 插头（用于不带混合动力驱动的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 发动机舱盖接触开关 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 右侧信号喇叭 -- 插头 |

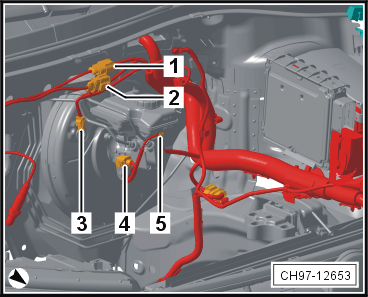

| 发动机舱左侧后部的插头连接 |
 |

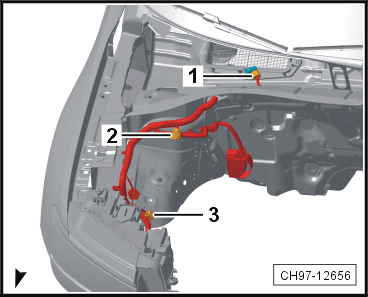

| 1 - | 4 芯插头连接 -- ，黑色， 尾气催化净化器后的氧传感器 1 -- 插头（用于带混合动力驱动的汽车，适用于排放标准 C5） |
| q | 用于带混合动力驱动的汽车，适用于排放标准 C6 → 车锚 |
| - | 4 芯插头连接 -- ，黑色， 尾气催化净化器后的氧传感器 1 -- 插头（用于不带混合动力驱动的汽车） |
| 2 - | 4 芯插头连接 -- ，棕色， 尾气催化净化器前的氧传感器 1 -- 插头（用于带发动机型号代码 CSSA 的汽车） |
| - | 5 芯插头连接 -- ，黑色， 尾气催化净化器前的氧传感器 1 -- 插头（仅用于带 1.8 升发动机的汽车） |
| - | 5 芯插头连接 -- ，灰色， 尾气催化净化器前的氧传感器 1 -- 插头（仅用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车） |
| - | 6 芯插头连接 -- ，黑色， 氧传感器 -- 插头（用于带混合动力驱动的汽车 / 用于带发动机型号代码 DKX 的汽车 / 用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 制动助力压力传感器 -- 插头 |
| 4 - | 4 芯插头连接 -- ，黑色， 制动信号灯开关 -- 插头（用于不带混合动力驱动的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 制动液液位警告信号触点 -- 插头（用于不带混合动力驱动的汽车） |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机舱右侧的插头连接 |
 |
| 1 - | 3 芯插头连接 -- ，灰色， 空气质量传感器 -- 插头（仅用于带全自动空调的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 冷却液不足显示传感器 -- 插头 |
| 3 - | 3 芯插头连接 -- ，黑色， 冷却液循环管路压力传感器 -- 插头（用于不带混合动力驱动的汽车） |
| 左前轮旁的插头连接 |
 |

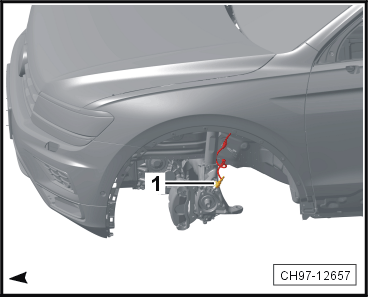

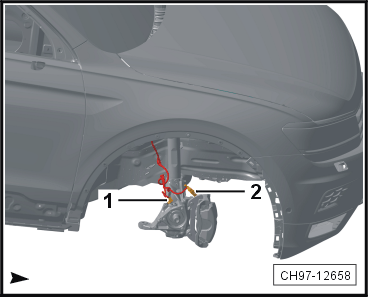

| 1 - | 2 芯插头连接 -- ，黑色， 左前转速传感器 -- 插头 |
| 右前轮旁的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右前转速传感器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 右前制动磨擦片磨损传感器 -- 插头 |

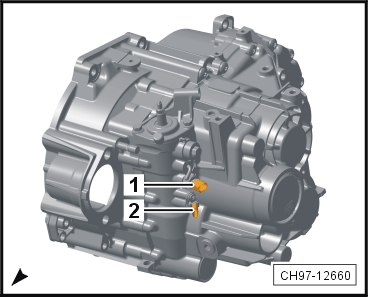

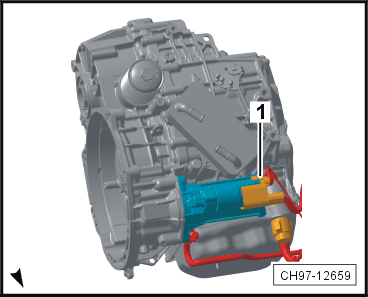

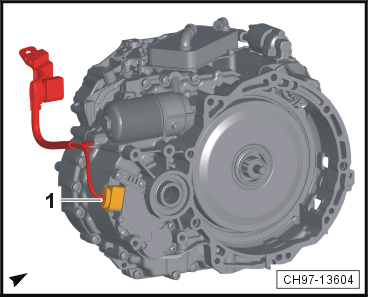

| 变速箱上的插头连接 |
 |
| 1 - | 1 芯插头连接 -- ，黑色， 起动机 -- 插头（用于不带混合动力驱动的汽车） |
| 变速箱前部的插头连接（仅用于带手动变速箱的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 倒车灯开关 -- 插头 |
| 2 - | 3 芯插头连接 -- ，黑色， 变速箱空挡位置传感器 -- 插头 |

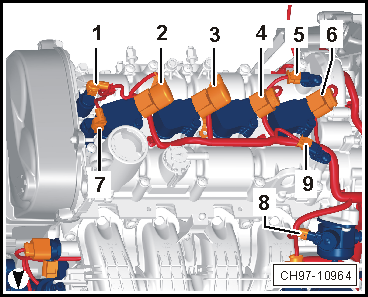

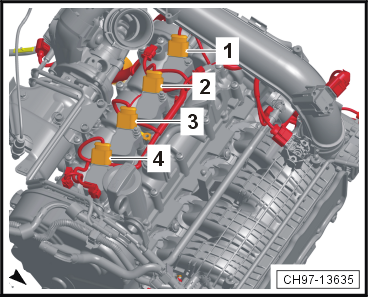

| 发动机顶部的插头连接（仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 排气门凸轮轴调节阀 1 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 1 -- 插头 |
| 3 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 2 -- 插头 |
| 4 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 3 -- 插头 |
| 5 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 2 -- 插头 |
| 6 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 4 -- 插头 |
| 7 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节阀 1 -- 插头 |
| 8 - | 2 芯插头连接 -- ，黑色， 燃油定量阀 -- 插头 |
| 9 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 -- 插头 |

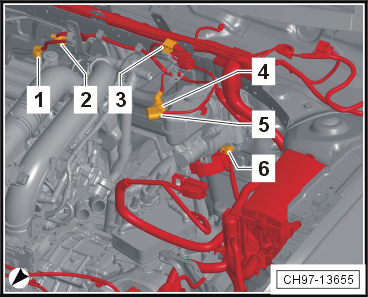

| 发动机前部的插头连接（仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |

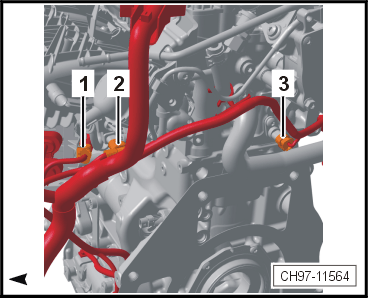

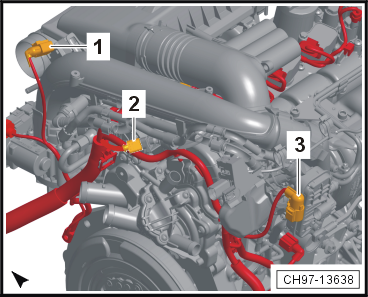

| 1 - | 2 芯插头连接 -- ，黑色， 空调压缩机调节阀 -- 插头 |
| 2 - | 2 芯插头连接 -- ，棕色， 压缩机电磁离合器 -- 插头（自 2018 年 7 月起） |
| q | 仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车 → 车锚 |
| 3 - | 3 芯插头连接 -- ，黑色， 循环泵 -- 插头（用于带发动机型号代码 CSSA 的汽车） |
| - | 3 芯插头连接 -- ，黑色， 用于低温回路的冷却液泵 -- 插头（用于带发动机型号代码 DJS 的汽车 / 用于带发动机型号代码 DJR 的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 活性碳罐电磁阀 1 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 交流发电机 -- 插头 |
| 6 - | 2 芯插头连接 -- ，黑色， 爆震传感器 1 -- 插头 |
| 7 - | 4 芯插头连接 -- ，黑色， 增压压力传感器 -- 插头 |
| 8 - | 3 芯插头连接 -- ，黑色， 发动机转速传感器 -- 插头 |
| 发动机前部的插头连接（仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |

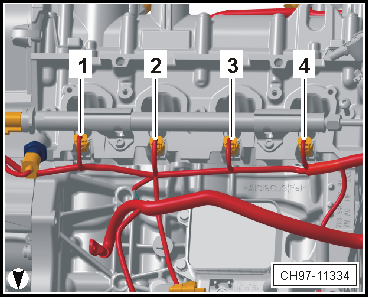

| 1 - | 3 芯插头连接 -- ，黑色， 燃油压力传感器 -- 插头 |
| 2 - | 1 芯插头连接 -- ，黑色， 机油压力降低开关 -- 插头 |
| 3 - | 4 芯插头连接 -- ，黑色， 进气管压力传感器 -- 插头 |
| 发动机前部的插头连接（仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |

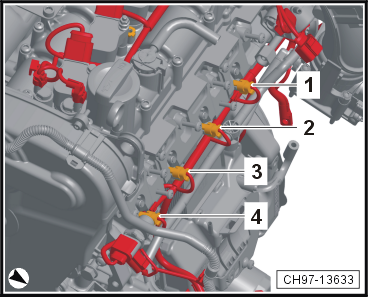

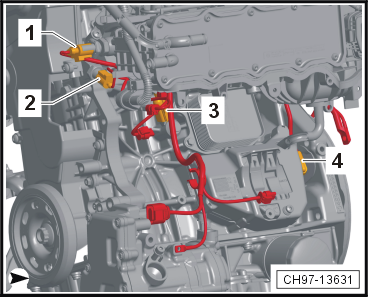

| 1 - | 2 芯插头连接 -- ，黑色， 气缸 1 喷油阀 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 气缸 2 喷油阀 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 气缸 3 喷油阀 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 气缸 4 喷油阀 -- 插头 |
| 发动机后部的插头连接（仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |

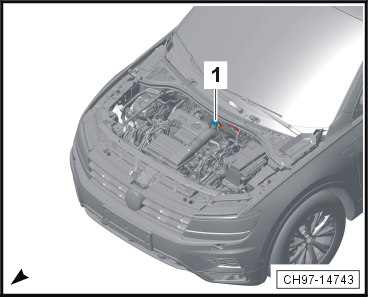

| 1 - | 6 芯插头连接 -- ，灰色， 增压调节器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 冷却液温度传感器 -- 插头 |
| 3 - | 1 芯插头连接 -- ，蓝色， 油压开关 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 机油压力调节阀 -- 插头 |
| 发动机舱中部的插头连接（用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 颗粒过滤器的差压传感器 -- 插头（用于带颗粒过滤器/颗粒过滤器适配装置的汽车） |

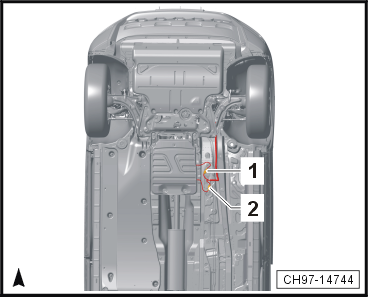

| 车底左侧中部的插头连接（用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车） |
 |

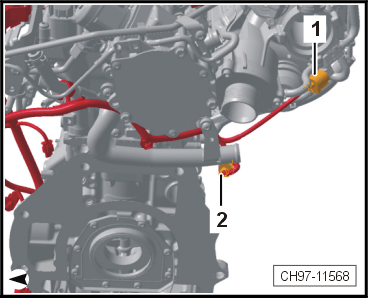

| 1 - | 2 芯插头连接 -- ，棕色， 颗粒过滤器前的温度传感器 -- 插头（用于带颗粒过滤器/颗粒过滤器适配装置的汽车） |
| 2 - | 2 芯插头连接 -- ，米色， 颗粒过滤器后的温度传感器 -- 插头（用于带颗粒过滤器/颗粒过滤器适配装置的汽车） |
| 发动机左侧的插头连接（仅用于带 1.8 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 速滞压力风门伺服电机 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 冷却液截止阀 -- 插头 |
| q | 仅用于带发动机型号代码 CUGA 的汽车 → 车锚 |

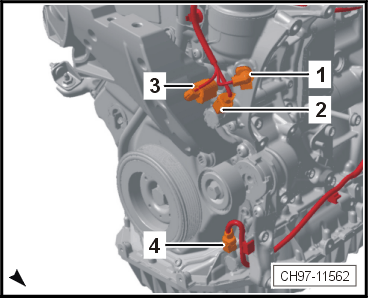

| 发动机前部的插头连接 |
 |

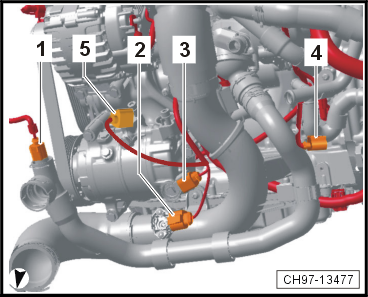

| 1 - | 2 芯插头连接 -- ，黑色， 交流发电机 -- 插头（仅用于带 1.8 升发动机的汽车，用于带 2.0 升发动机的汽车） |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| 2 - | 2 芯插头连接 -- ，黑色， 油压开关，3 档 -- 插头（仅用于带 1.8 升发动机的汽车，仅用于带发动机型号代码 CUGA 的汽车） |
| - | 2 芯插头连接 -- ，黑色， 机油压力开关 -- 插头（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKX 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 水泵 -- 插头（仅用于带 1.8 升发动机的汽车） |
| 4 - | 3 芯插头连接 -- ，黑色， 发动机转速传感器 -- 插头（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机前部的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |

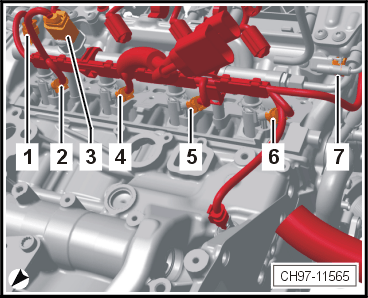

| 1 - | 2 芯插头连接 -- ，黑色， 散热器出口处的冷却液温度传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车 → 车锚 |
| 2 - | 2 芯插头连接 -- ，黑色， 空调压缩机调节阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| 3 - | 4 芯插头连接 -- ，黑色， 增压压力传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 4 - | 2 芯插头连接 -- ，黑色， 变速箱冷却液阀 -- 插头（仅用于带 1.8 升发动机的汽车） |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| - | 2 芯插头连接 -- ，黑色， 变速箱冷却液阀 -- 插头（用于带 2.0 升发动机的汽车） |
| 5 - | 2 芯插头连接 -- ，棕色， 压缩机电磁离合器 -- 插头（自 2018 年 7 月起） |
| 发动机前部的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 进气管风门电位计 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 气缸 1 喷油阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 3 - | 3 芯插头连接 -- ，黑色， 燃油压力传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 4 - | 2 芯插头连接 -- ，黑色， 气缸 2 喷油阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 5 - | 2 芯插头连接 -- ，黑色， 气缸 3 喷油阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 6 - | 2 芯插头连接 -- ，黑色， 气缸 4 喷油阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 7 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机顶部的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 燃油定量阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 2 - | 4 芯插头连接 -- ，黑色， 进气管压力传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 3 - | 2 芯插头连接 -- ，黑色， 活性碳罐电磁阀 1 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 4 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节阀 1 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| - | 2 芯插头连接 -- ，黑色， 进气凸轮轴调节阀 1 -- 插头（用于带发动机型号代码 DPLA 的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 排气门凸轮轴调节阀 1 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机顶部的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 涡轮增压器循环空气阀 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 4 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 3 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 3 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 4 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 2 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |

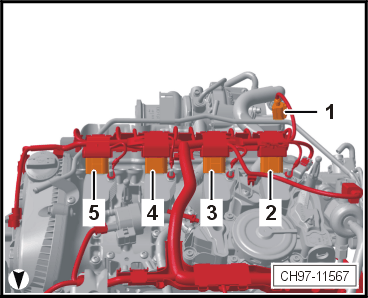

| 5 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 1 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |

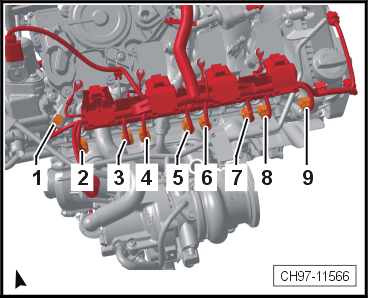

| 发动机顶部的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 2 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 2 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 8 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 3 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 7 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 4 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 6 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 5 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 5 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 6 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 4 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 7 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 3 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 8 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 2 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |
| 9 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 1 -- 插头 |
| q | 用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 → 车锚 |

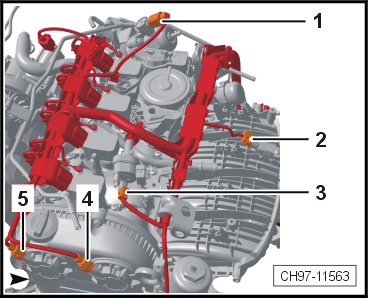

| 发动机左侧的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 爆震传感器 1 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 2 - | 2 芯插头连接 -- ，黑色， 进气管风门阀门 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 冷却液温度传感器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机前部右侧的插头连接（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
 |
| 1 - | 1 芯插头连接 -- ，黑色， 机油压力降低开关 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 2 - | 2 芯插头连接 -- ，黑色， 活塞冷却喷嘴控制阀 -- 插头 |
| 3 - | 1 芯插头连接 -- ，蓝色， 油压开关 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 4 - | 2 芯插头连接 -- ，黑色， 机油压力调节阀 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |

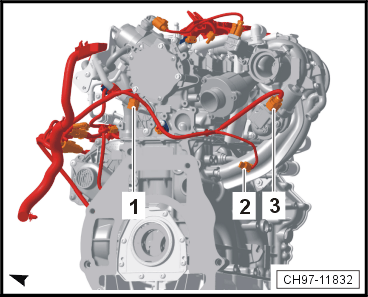

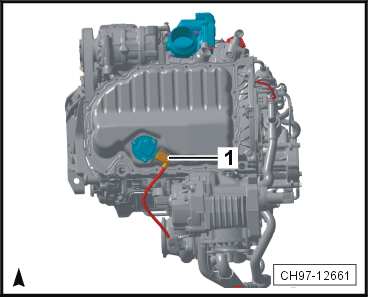

| 发动机底部的插头连接 |
 |

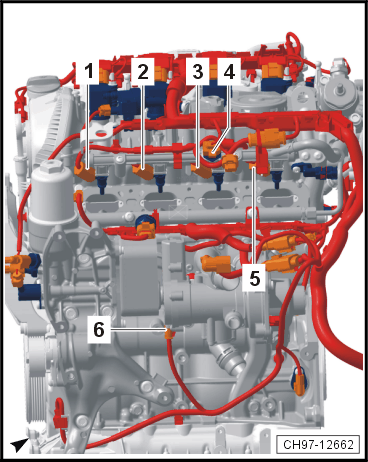

| 1 - | 3 芯插头连接 -- ，黑色， 机油油位和机油温度传感器 -- 插头（仅用于带 1.8 升发动机的汽车 / 用于带 2.0 升发动机的汽车） |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| 发动机前部的插头连接（用于带 2.0 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 气缸 1 喷油嘴 2 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 气缸 2 喷油嘴 2 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 气缸 3 喷油嘴 2 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 4 - | 3 芯插头连接 -- ，蓝色， 低压的燃油压力传感器 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 气缸 4 喷油嘴 2 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 6 - | 5 芯插头连接 -- ，黑色， 发动机温度调节伺服元件 -- 插头 |
| 发动机左侧的插头连接（用于带 2.0 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 冷却液截止阀 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DBFA 的汽车） |
| 2 - | 3 芯插头连接 -- ，黑色， 冷却液循环泵 -- 插头（用于带发动机型号代码 CUGA 的汽车 / 用于带发动机型号代码 DKX 的汽车） |
| - | 3 芯插头连接 -- ，黑色， 冷却液继续补给泵 -- 插头（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
| 3 - | 6 芯插头连接 -- ，灰色， 增压调节器 -- 插头 |
| q | 仅用于带 1.4 升发动机的汽车，用于不带混合动力驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |

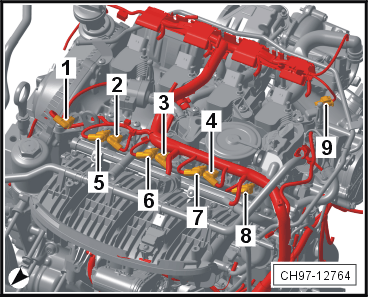

| 发动机前部的插头连接（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 1 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 3 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 5 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 7 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 2 -- 插头 |
| 6 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 4 -- 插头 |
| 7 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 6 -- 插头 |
| 8 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节元件 8 -- 插头 |
| 9 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 2 -- 插头（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车） |
| - | 3 芯插头连接 -- ，黑色， 排气凸轮轴的位置传感器 -- 插头（用于带发动机型号代码 DPLA 的汽车） |
| 发动机左侧的插头连接（用于带发动机型号代码 DBFC 的汽车 / 用于带发动机型号代码 DKV 的汽车 / 用于带发动机型号代码 DPLA 的汽车） |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 空气质量流量计 -- 插头 |
| 发动机右侧后部的插头连接（用于带发动机型号代码 DPLA 的汽车） |
 |

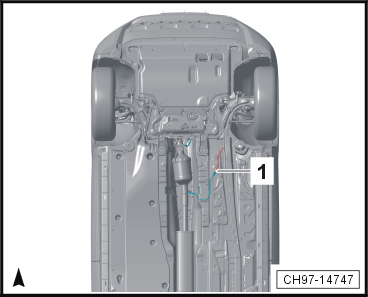

| 1 - | 3 芯插头连接 -- ，黑色， 颗粒过滤器的差压传感器 -- 插头 |
| 车底右侧中部的插头连接（用于带发动机型号代码 DPLA 的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 双废气温度传感器 1 -- 插头 |

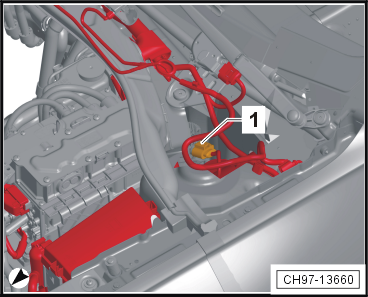

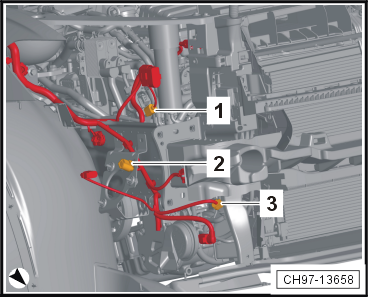

| 右纵梁前部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 至暖风/空调器的制冷剂截止阀 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 发动机噪音形成执行器 1 -- 插头 |
| 3 - | 4 芯插头连接 -- ，黑色， 制冷剂压力和制冷剂温度传感器 -- 插头 |
| 发动机舱右侧的插头连接（用于不带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 真空泵 -- 插头（用于带 1.4 升发动机排放标准 C6 的汽车 / 截至 2019 年 8 月） |
| - | 2 芯插头连接 -- ，黑色， 制动器真空泵 -- （用于带 1.4 升发动机排放标准 C6 的汽车 / 自 2019 年 8 月起） |
| 发动机舱左侧后部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 制动能量回收系统的制动蓄压器中的电机 -- 插头 |
| 发动机右侧后部的插头连接（用于带混合动力驱动的汽车） |
 |

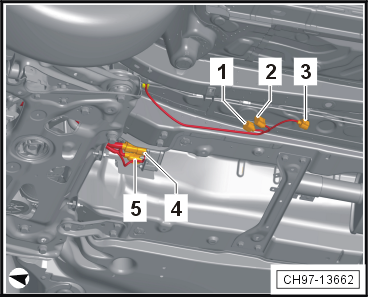

| 1 - | 3 芯插头连接 -- ，黑色， 高电压蓄电池冷却液泵 -- 插头 |
| 车身底部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，棕色， 颗粒过滤器前的温度传感器 -- 插头（适用于排放标准 C6） |
| 2 - | 4 芯插头连接 -- ，黑色， 尾气催化净化器后的氧传感器 1 -- 插头（适用于排放标准 C6） |
| 3 - | 2 芯插头连接 -- ，米色， 颗粒过滤器后的温度传感器 -- 插头（适用于排放标准 C6） |
| 4 - | 5 芯插头连接 -- ，橙色， 高电压加热装置（PTC） -- 插头 |
| 5 - | 8 芯插头连接 -- ，黑色， 高电压加热装置（PTC） -- 插头 |
| 前保险杠中部后方的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 高电压充电盖板锁止装置 1 的伺服元件 -- 插头 |
| 2 - | 9 芯插头连接 -- ，黑色， 高电压蓄电池充电插座 2 -- 插头 |
| 3 - | 8 芯插头连接 -- ，黑色， 蓄电池充电按钮模块 -- 插头 |
| 发动机舱左侧的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 混合动力蓄电池制冷剂截止阀 1 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 全自动空调装置冷却液截止阀 -- 插头 |
| 3 - | 4 芯插头连接 -- ，绿色， 高电压系统保养插头 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 制动液液位警告信号触点 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 冷却液不足显示传感器 2 -- 插头 |
| 6 - | 4 芯插头连接 -- ，黑色， 制动踏板位置传感器 -- 插头 |
| 发动机舱左侧的插头连接（用于带混合动力驱动的汽车） |
 |

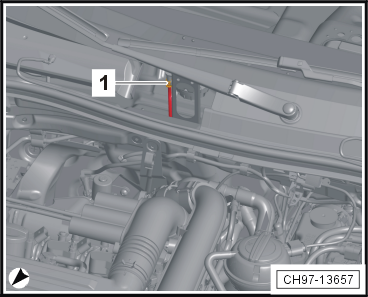

| 1 - | 2 芯插头连接 -- ，黑色， 发动机温度传感器 2 -- 插头 |
| 2 - | 3 芯插头连接 -- ，黑色， 用于低温回路的冷却液泵 2 -- 插头 |
| 排水槽内的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 机械振动执行器 -- 插头 |

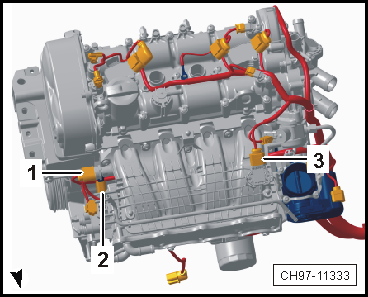

| 发动机顶部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 2 -- 插头 |
| 2 - | 3 芯插头连接 -- ，黑色， 霍尔传感器 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 燃油定量阀 -- 插头 |
| 4 - | 4 芯插头连接 -- ，黑色， 进气歧管压力传感器 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 凸轮轴调节阀 1 -- 插头 |
| 6 - | 2 芯插头连接 -- ，黑色， 排气凸轮轴调节阀 1 -- 插头 |

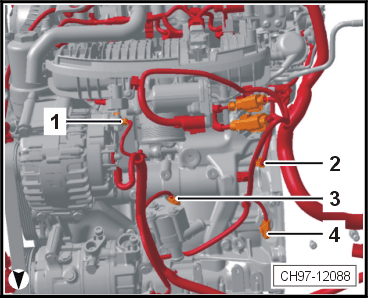

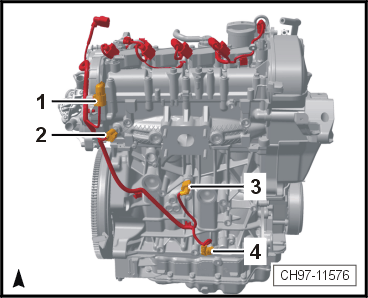

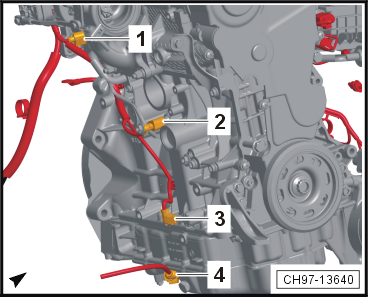

| 发动机前部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 燃油压力传感器 -- 插头 |
| 2 - | 1 芯插头连接 -- ，黑色， 机油压力降低开关 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 爆震传感器 1 -- 插头 |
| 4 - | 3 芯插头连接 -- ，黑色， 发动机转速传感器 -- 插头 |
| 发动机前部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 气缸 4 喷油嘴 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 气缸 3 喷油嘴 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 气缸 2 喷油嘴 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 气缸 1 喷油嘴 -- 插头 |

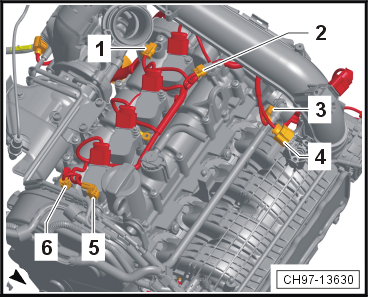

| 发动机顶部的插头连接（用于带混合动力驱动的汽车） |
 |

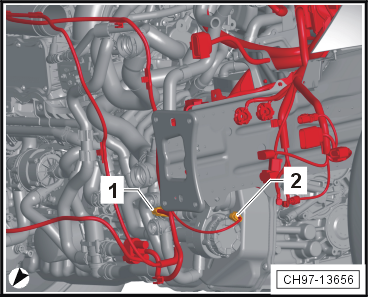

| 1 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 4 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 3 -- 插头 |
| 3 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 2 -- 插头 |
| 4 - | 4 芯插头连接 -- ，黑色， 带功率输出级的点火线圈 1 -- 插头 |
| 变速箱前部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 冷却液转换阀 1 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 加热装置冷却液截止阀 -- 插头 |

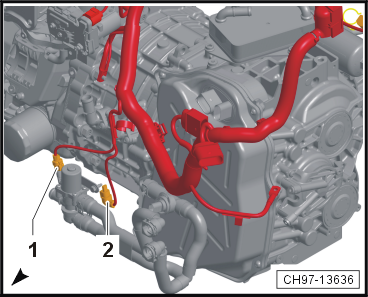

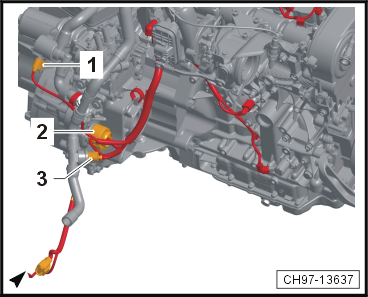

| 变速箱后部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 变速箱冷却液阀 -- 插头 |
| 2 - | 10 芯插头连接 -- ，黑色， 电驱动装置牵引电机 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 暖风冷却液温度传感器 -- 插头 |
| 发动机左侧的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 增压压力传感器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 曲轴箱排气软管的报警触点 -- 插头（适用于排放标准 C6） |
| 3 - | 6 芯插头连接 -- ，灰色， 增压压力调节器 -- 插头 |

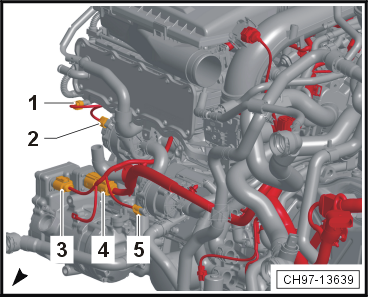

| 发动机前部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 活性炭罐电磁阀 1 -- 插头 |
| 2 - | 3 芯插头连接 -- ，黑色， 用于低温回路的冷却液泵 -- 插头 |
| 3 - | 8 芯插头连接 -- ，黑色， 空调压缩机 -- 插头 |
| 4 - | 5 芯插头连接 -- ，橙色， 空调压缩机 -- 插头 |
| 5 - | 3 芯插头连接 -- ，黑色， 用于高温回路的冷却液泵 -- 插头 |
| 发动机后部的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 冷却液温度传感器 -- 插头 |
| 2 - | 1 芯插头连接 -- ，蓝色， 机油压力开关 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 机油压力调节阀 -- 插头 |
| 4 - | 3 芯插头连接 -- ，黑色， 机油油位和机油温度传感器 -- 插头 |
| 变速箱后部的插头连接（用于带混合动力驱动的汽车，用于带颗粒过滤器/颗粒过滤器适配装置的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，黑色， 废气压力传感器 1 -- 插头（截至 2020 年 2 月） |
| - | 3 芯插头连接 -- ，黑色， 颗粒过滤器的差压传感器 -- 插头（自 2020 年 2 月起） |
| q | 用于带发动机型号代码 DPLA 的汽车 → 车锚 |
| 前保险杠上的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 3 芯插头连接 -- ，蓝色， 日间行车灯和驻车示宽灯左侧光电管模体 -- |
| 2 - | 3 芯插头连接 -- ，蓝色， 日间行车灯和驻车示宽灯右侧光电管模体 -- |
| 变速箱后部的插头连接（用于带双离合器变速箱 0DW 的汽车） |
 |

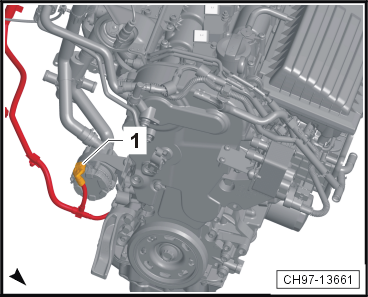

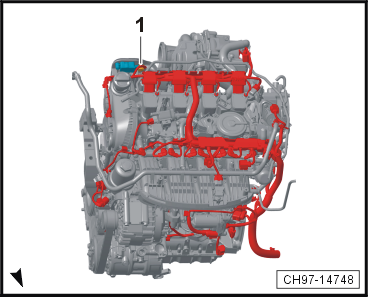

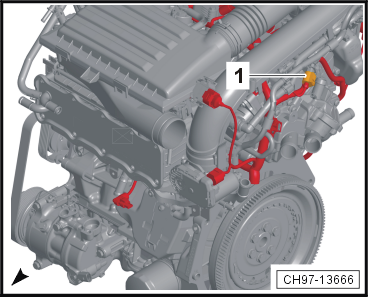

| 1 - | 4 芯插头连接 -- ，黑色， 变速箱油冷却泵 -- |
| 发动机顶部左侧的插头连接（用于带 1.4 升发动机的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 曲轴箱排气软管的报警触点 -- （适用于排放标准 C6） |
| q | 用于带混合动力驱动的汽车，适用于排放标准 C6 → 车锚 |
| 乘客舱中的插头连接 |
| 方向盘内的插头连接 |
 |

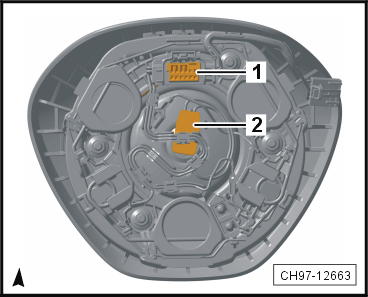

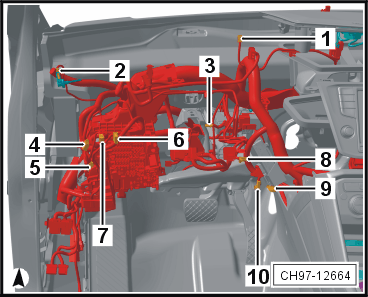

| 1 - | 12 芯插头连接 -- ，黄色， 安全气囊卷簧和带滑环的复位环 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黄色， 驾驶员侧安全气囊引爆装置 -- 插头 |
| 仪表盘左侧的插头连接 |
 |

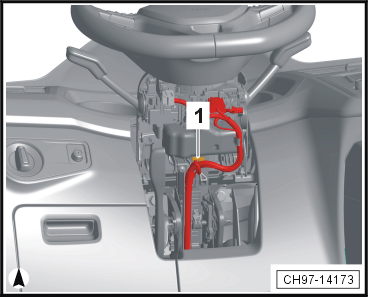

| 1 - | 6 芯插头连接 -- ，黑色， 显示屏打开/关闭电机 -- 插头（仅用于带前窗玻璃投影的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 左前仪表板出风口温度传感器 -- 插头（仅用于带全自动空调的汽车） |
| 3 - | 4 芯插头连接 -- ，黑色， 转向柱联锁执行元件 -- 插头（依汽车装备而定） |
| 4 - | 10 芯插头连接 -- ，红色， 车灯开关 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黑色， 前部泊车雷达系统报警蜂鸣器 -- 插头（仅用于带泊车转向辅助系统的汽车） |
| 6 - | 7 芯插头连接 -- ，黑色， 大灯照明距离调节器 -- 插头（用于带机械式大灯照明距离调节的汽车） |
| 7 - | 6 芯插头连接 -- ，绿色， 前窗玻璃投影（平视显示）按钮 -- 插头（仅用于带前窗玻璃投影的汽车） |
| 8 - | 2 芯插头连接 -- ，黑色， 防盗锁止系统读出线圈 -- 插头 |
| 9 - | 2 芯插头连接 -- ，棕色， 左前脚部空间照明灯 -- 插头（仅用于带有脚部空间照明的汽车） |
| 10 - | 2 芯插头连接 -- ，黄色， 驾驶员侧膝盖部安全气囊引爆装置 -- 插头（仅用于带驾驶员侧膝部安全气囊的汽车） |
| 转向柱上部的插头连接（依汽车装备而定） |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 转向柱联锁执行元件 -- 插头 |

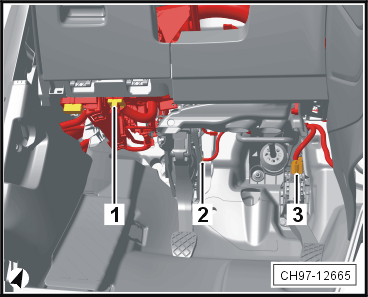

| 仪表板左侧下方的插头连接 |
 |

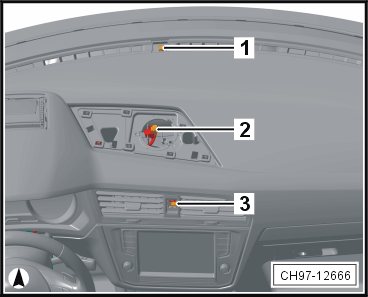

| 1 - | 2 芯插头连接 -- ，黑色， 保险丝架 C -- 插头 |
| 2 - | 5 芯插头连接 -- ，黑色， 离合器位置传感器 -- 插头（仅用于带手动变速箱的汽车） |
| 3 - | 6 芯插头连接 -- ，黑色， 油门踏板模块 -- 插头 |
| 仪表板中部的插头连接 |
 |

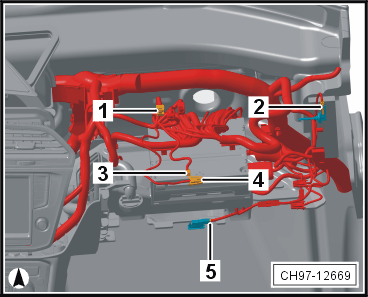

| 1 - | 6 芯插头连接 -- ，黑色， 阳光照射光电传感器 -- 插头（仅用于带全自动空调的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 中央扬声器 -- 插头（仅适用于带了音响系统的汽车） |
| 3 - | 6 芯插头连接 -- ，蓝色， 闪烁报警灯开关 -- 插头 |
| 仪表板右侧的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧安全气囊引爆装置 1 -- 插头（截至 2018 年 1 月） |
| - | 3 芯插头连接 -- ，黄色， 副驾驶员侧安全气囊引爆装置 1 -- 插头（自 2018 年 1 月起） |
| 2 - | 2 芯插头连接 -- ，黑色， 右前仪表板出风口温度传感器 -- 插头（仅用于带全自动空调的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 手套箱照明灯开关 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 手套箱照明灯 -- 插头 |
| 5 - | 2 芯插头连接 -- ，棕色， 右前脚部空间照明灯 -- 插头（仅用于带有脚部空间照明的汽车） |

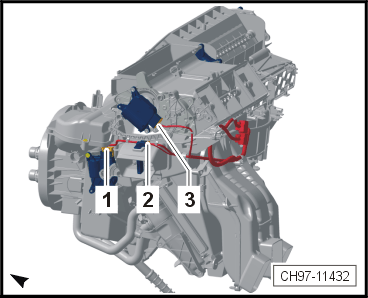

| 空气分配器左侧的插头连接（仅适用于带全自动空调的汽车） |
 |

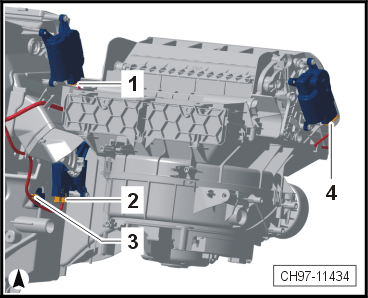

| 1 - | 6 芯插头连接 -- ，蓝色， 左侧温度风门伺服电机 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 脚部空间出风口温度传感器 -- 插头 |
| 3 - | 6 芯插头连接 -- ，蓝色， 前侧气流分配风门伺服电机 -- 插头 |
| 空气分配右侧的插头连接（仅适用于带全自动空调的汽车） |
 |
| 1 - | 6 芯插头连接 -- ，蓝色， 除霜风门伺服电机 -- 插头 |
| 2 - | 6 芯插头连接 -- ，蓝色， 右侧温度风门伺服电机 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 蒸发器温度传感器 -- 插头 |
| 4 - | 6 芯插头连接 -- ，蓝色， 新鲜空气/车内空气循环/速滞压力风门伺服电机 -- 插头 |
| 空气分配器上的插头连接（仅用于带全自动空调的汽车） |
 |

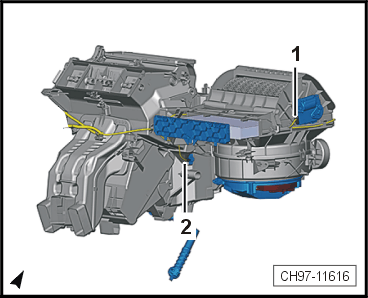

| 1 - | 6 芯插头连接 -- ，蓝色， 后部温度风门伺服电机 -- 插头 |
| 空气分配器上的插头连接（仅用于带电动调节风门的空调器） |
 |

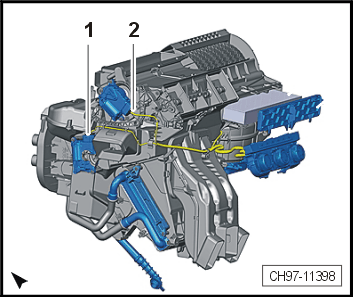

| 1 - | 6 芯插头连接 -- ，蓝色， 车内空气循环风门伺服电机 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 蒸发器温度传感器 -- 插头 |
| q | 仅适用于带全自动空调的汽车 → 车锚 |
| 空气分配器右侧的插头连接（仅用于带电动调节风门的空调器） |
 |
| 1 - | 6 芯插头连接 -- ，蓝色， 温度风门伺服电机 -- 插头 |
| 2 - | 6 芯插头连接 -- ，蓝色， 气流分配风门伺服电机 -- 插头 |

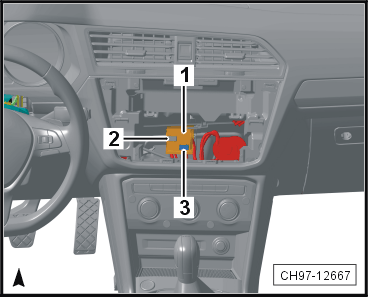

| 收音机上的插头连接 |
 |
| 1 - | 18 芯插头连接 -- ，（1-8 芯棕色，9-18 芯黑色）， 收音机 -- 插头 |
| 2 - | 12 芯插头连接 -- ，灰色， 收音机 -- 插头 |
| 3 - | 12 芯插头连接 -- ，蓝色， 收音机 -- 插头 |

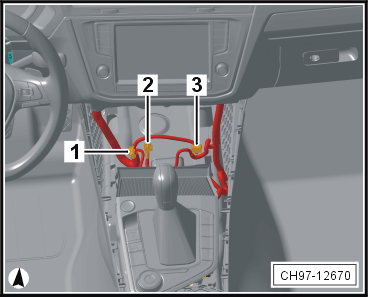

| 换档杆前部的插头连接 |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 外部音频源接口 -- 插头（仅用于带导航系统的汽车） |
| 2 - | 7 芯插头连接 -- ，绿色， USB 接口 1 -- 插头（仅用于带导航系统的汽车） |
| 3 - | 3 芯插头连接 -- ，白色， 12 V 插座 2 -- 插头 |

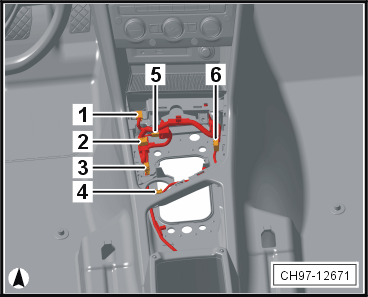

| 换档杆旁的插头连接 |
 |

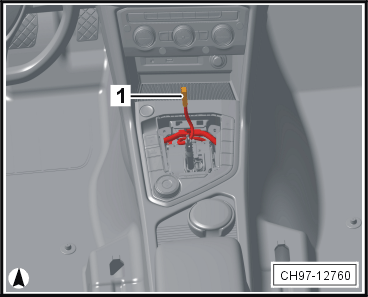

| 1 - | 4 芯插头连接 -- ，黑色， 启动装置按钮 -- 插头 |
| 2 - | 12 芯插头连接 -- ，黑色， 机电式驻车制动器按钮 -- 插头 |
| 3 - | 6 芯插头连接 -- ，黑色， 中控台开关模块 1 -- 插头 |
| 4 - | 4 芯插头连接 -- ，黑色， 驾驶风格选择开关模块 -- 插头（仅用于带驾驶模式选择操纵单元的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 车内空间的进入及起动系统天线 1 -- 插头 |
| 6 - | 10 芯插头连接 -- ，红色， 中控台开关模块 2 -- 插头 |
| 换挡杆上的插头连接（仅适用于带双离合器变速箱的汽车） |
 |
| 1 - | 10 芯插头连接 -- ，黑色， 选挡杆位置 P/N 指示灯 -- 插头 |

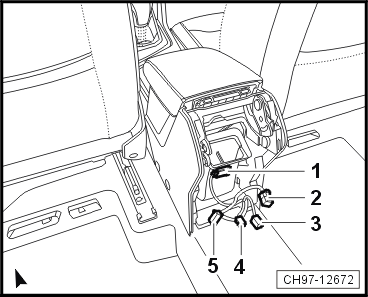

| 后部中央扶手旁的插头连接 |
 |

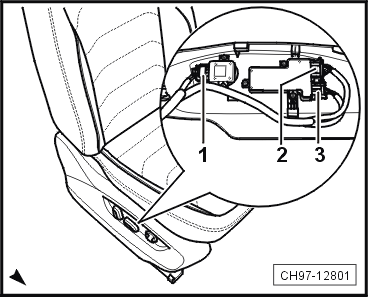

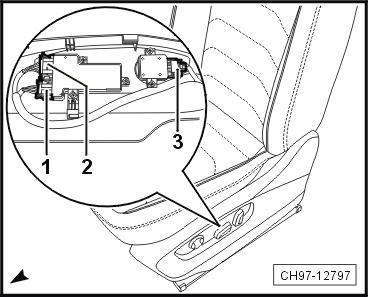

| 1 - | 2 芯插头连接 -- ，黑色， 后部出风口温度传感器 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 后部空调操作和显示单元 -- 插头（仅用于带可加热式后座椅的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 12 V 插座 3 -- 插头（仅用于带前部 12-V 插座的汽车） |
| 4 - | 4 芯插头连接 -- ，红色， USB 充电插座 1 -- 插头 |
| 5 - | 6 芯插头连接 -- ，黑色， 后部空调操作和显示单元 -- 插头（仅用于后部带有全自动空调操作与显示单元的汽车） |
| 驾驶员座椅左侧的插头连接（仅用于带驾驶员侧电动座椅调节的汽车） |
 |
| 1 - | 6 芯插头连接 -- ，黑色， 左前座椅调节操作单元 -- 插头 |
| 2 - | 10 芯插头连接 -- ，黑色， 左前座椅调节操作单元 -- 插头 |
| 3 - | 6 芯插头连接 -- ，黑色， 左前侧腰部支撑调节开关 -- 插头 |
| 驾驶员座椅底部的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 驾驶员侧安全带开关 -- 插头 |

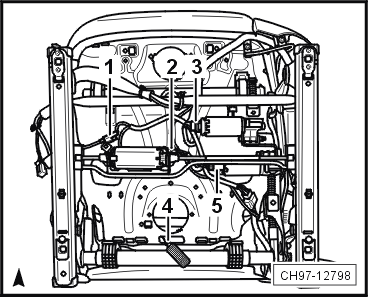

| 2 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅纵向调节电机 -- 插头（仅用于带驾驶员侧电动座椅调节的汽车） |
| 3 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅的前部高度调节电机 -- 插头（仅用于带驾驶员侧电动座椅调节的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 左后脚部空间照明灯 -- 插头（仅用于带有脚部空间照明的汽车） |
| 5 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅的后部高度调节电机 -- 插头（仅用于带驾驶员侧电动座椅调节的汽车） |
| 驾驶员座椅左侧的插头连接（带有记忆功能的驾驶员座椅） |
 |

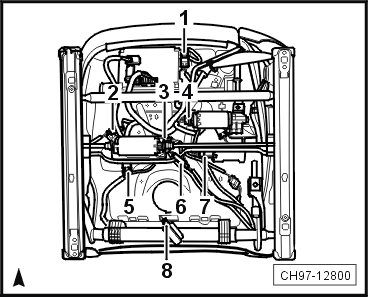

| 1 - | 12 芯插头连接 -- ，黑色， 左前座椅调节操作单元 -- 插头 |
| q | 仅用于带驾驶员侧电动座椅调节的汽车 → 车锚 |
| 2 - | 6 芯插头连接 -- ，黑色， 左前带记忆功能的座椅按钮 -- 插头 |
| 3 - | 6 芯插头连接 -- ，黑色， 左前侧腰部支撑调节开关 -- 插头 |
| q | 仅用于带驾驶员侧电动座椅调节的汽车 → 车锚 |
| 驾驶员座椅底部的插头连接 |
 |
| 1 - | 6 芯插头连接 -- ，黑色， 驾驶员座椅座垫风扇 -- 插头（仅用于带座椅通风的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 驾驶员侧安全带开关 -- 插头 |
| 3 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅纵向调节电机 -- 插头（带有记忆功能的驾驶员座椅） |
| q | 仅用于带驾驶员侧电动座椅调节的汽车 → 车锚 |
| 4 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅的前部高度调节电机 -- 插头（带有记忆功能的驾驶员座椅) |
| q | 仅用于带驾驶员侧电动座椅调节的汽车 → 车锚 |
| 5 - | 4 芯插头连接 -- ，黑色， 可加热式驾驶员座椅 -- 插头（可加热式前座椅） |
| 6 - | 2 芯插头连接 -- ，红色， 可加热驾驶员座椅靠背 -- 插头（可加热式前座椅） |
| 7 - | 5 芯插头连接 -- ，黑色， 驾驶员座椅的后部高度调节电机 -- 插头（带有记忆功能的驾驶员座椅） |
| q | 仅用于带驾驶员侧电动座椅调节的汽车 → 车锚 |
| 8 - | 2 芯插头连接 -- ，黑色， 左后脚部空间照明灯 -- 插头（仅用于带有脚部空间照明的汽车 / 电动可调式驾驶员和副驾驶员座椅） |
| q | 仅用于带有脚部空间照明的汽车 → 车锚 |

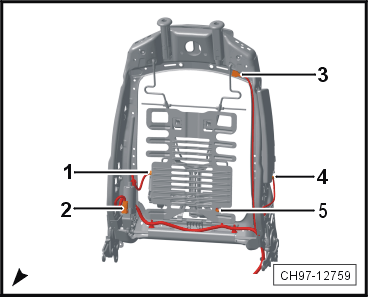

| 驾驶员座椅靠背内的插头连接 |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 驾驶员座椅腰部支撑纵向调节电机 -- 插头（带有记忆功能的驾驶员座椅，仅用于带驾驶员侧电动座椅调节的汽车） |
| 2 - | 4 芯插头连接 -- ，黑色， 左前侧座椅靠背调节电机 -- 插头（带有记忆功能的驾驶员座椅，仅用于带驾驶员侧电动座椅调节的汽车） |
| 3 - | 6 芯插头连接 -- ，黑色， 驾驶员座椅靠背风扇 -- 插头（仅用于带座椅通风的汽车） |
| 4 - | 3 芯插头连接 -- ，黄色， 驾驶员侧侧面安全气囊引爆装置 -- 插头（仅用于带侧面安全气囊的汽车） |
| 5 - | 4 芯插头连接 -- ，黑色， 驾驶员座椅腰部支撑高度调节电机 -- 插头（带有记忆功能的驾驶员座椅，仅用于带驾驶员侧电动座椅调节的汽车） |

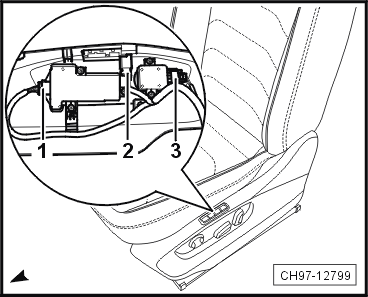

| 副驾驶员座椅右侧的插头连接（仅用于带副驾驶员侧电动座椅调节的汽车） |
 |

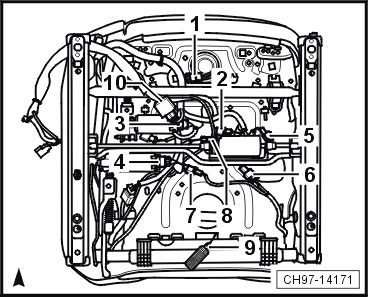

| 1 - | 6 芯插头连接 -- ，黑色， 右前侧腰部支撑调节开关 -- 插头 |
| 2 - | 10 芯插头连接 -- ，黑色， 右前座椅调节操作单元 -- 插头 |
| 3 - | 6 芯插头连接 -- ，黑色， 右前座椅调节操作单元 -- 插头 |
| 副驾驶员座椅底部的插头连接 |
 |
| 1 - | 6 芯插头连接 -- ，黑色， 副驾驶员座椅座垫风扇 -- 插头（仅用于带座椅通风的汽车） |
| 2 - | 2 芯插头连接 -- ，蓝色， 副驾驶员侧座椅占用传感器 -- 插头 |
| 3 - | 5 芯插头连接 -- ，黑色， 副驾驶员座椅的前部高度调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |
| 4 - | 5 芯插头连接 -- ，黑色， 副驾驶员座椅的后部高度调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧安全带开关 -- 插头 |
| 6 - | 4 芯插头连接 -- ，黑色， 可加热式副驾驶员座椅 -- 插头（可加热式前座椅） |
| 7 - | 2 芯插头连接 -- ，红色， 可加热副驾驶员座椅靠背 -- 插头（可加热式前座椅） |
| 8 - | 5 芯插头连接 -- ，黑色， 副驾驶员座椅纵向调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |
| 9 - | 2 芯插头连接 -- ，黑色， 右后脚部空间照明灯 -- 插头（仅用于带有脚部空间照明的汽车） |
| 10 - | 4 芯插头连接 -- ，红色， USB 充电插座 2 -- 插头 |
| 副驾驶员座椅靠背内的插头连接 |
 |
| 1 - | 6 芯插头连接 -- ，黑色， 副驾驶员座椅靠背风扇 -- 插头（仅用于带座椅通风的汽车） |
| 2 - | 3 芯插头连接 -- ，黄色， 副驾驶员侧侧面安全气囊引爆装置 -- 插头（仅用于带侧面安全气囊的汽车） |
| 3 - | 4 芯插头连接 -- ，黑色， 副驾驶员座椅腰部支撑纵向调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |
| 4 - | 4 芯插头连接 -- ，黑色， 右前侧座椅靠背调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |
| 5 - | 4 芯插头连接 -- ，黑色， 副驾驶员座椅腰部支撑高度调节电机 -- 插头（仅用于带副驾驶员侧电动座椅调节的汽车） |

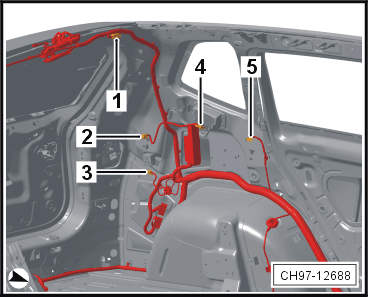

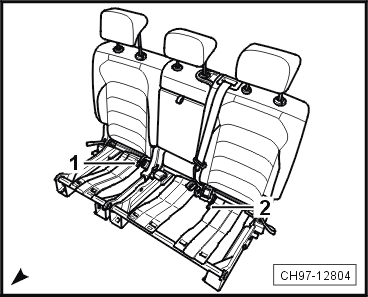

| 后座椅上的插头连接（仅用于带可加热式后座椅的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，红色， 可加热右侧后座椅靠背 -- |
| 2 - | 2 芯插头连接 -- ，红色， 可加热左侧后座椅靠背 -- |

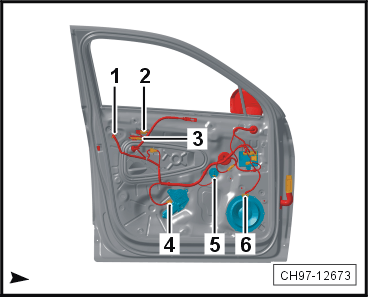

| 驾驶员车门上的插头连接 |
 |

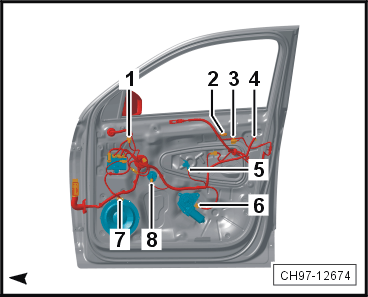

| 1 - | 8 芯插头连接 -- ，黑色， 驾驶员车门闭锁单元 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 左前车门外把手接触传感器 -- 插头（仅用于带进入及起动许可的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 驾驶员侧车门外把手照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 4 - | 3 芯插头连接 -- ，蓝色， 驾驶员侧电动升降器电机 -- 插头 |
| 5 - | 2 芯插头连接 -- ，黄色， 驾驶员侧侧面安全气囊碰撞传感器 -- 插头（仅用于带了前排侧面安全气囊且配备了头部安全气囊的汽车） |
| q | 仅用于带侧面安全气囊的汽车 → 车锚 |
| 6 - | 2 芯插头连接 -- ，黑色， 左前低音扬声器 -- 插头（仅适用于带了音响系统的汽车） |
| - | 4 芯插头连接 -- ，黑色， 左前低音扬声器 -- 插头（仅用于带 8 个扬声器的汽车（8RM）） |
| 副驾驶员车门上的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右前高音扬声器 -- 插头 |
| 2 - | 4 芯插头连接 -- ，黑色， 右前车门外把手接触传感器 -- 插头（仅用于带进入及起动许可的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧车门外把手照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 4 - | 8 芯插头连接 -- ，黑色， 副驾驶员车门闭锁单元 -- 插头 |
| 5 - | 4 芯插头连接 -- ，黑色， 副驾驶员车门中的车窗升降器开关 -- 插头 |
| 6 - | 3 芯插头连接 -- ，蓝色， 副驾驶员侧电动升降器电机 -- 插头 |
| 7 - | 2 芯插头连接 -- ，黑色， 右前低音扬声器 -- 插头（仅适用于带了音响系统的汽车） |
| - | 4 芯插头连接 -- ，黑色， 右前低音扬声器 -- 插头（仅用于带 8 个扬声器的汽车（8RM）） |
| 8 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧侧面安全气囊碰撞传感器 -- 插头（仅用于带了前排侧面安全气囊且配备了头部安全气囊的汽车） |

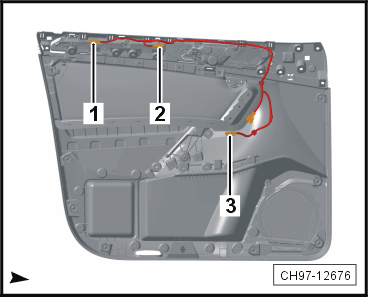

| 驾驶员车门饰板上的插头连接 |
 |

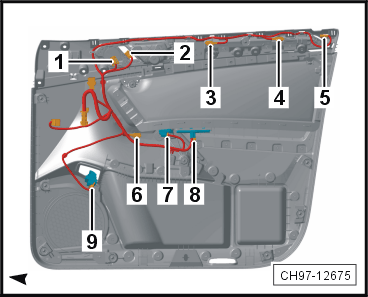

| 1 - | 2 芯插头连接 -- ，黑色， 左前高音扬声器 -- 插头 |
| 2 - | 4 芯插头连接 -- ，蓝色， 中央门锁按钮 -- 插头 |
| 3 - | 2 芯插头连接 -- ，绿色， 驾驶员侧车门内把手照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 左前车门背景照明灯 1 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 中央门锁 Safe 功能指示灯 -- 插头 |
| 6 - | 2 芯插头连接 -- ，棕色， 左前车门背景照明灯 2 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 7 - | 6 芯插头连接 -- ，棕色， 车外后视镜调节 -- 插头 |
| 8 - | 10 芯插头连接 -- ，黑色， 驾驶员车门中的车窗升降器中央开关 -- 插头 |
| 9 - | 4 芯插头连接 -- ，黑色， 行李厢盖遥控开锁按钮 -- 插头（仅用于带有行李厢盖电控开启装置的汽车 / 用于不带混合动力驱动的汽车） |
| - | 4 芯插头连接 -- ，棕色， 油箱盖和行李厢盖遥控解锁按钮 -- （用于带混合动力驱动的汽车，用于带行李厢盖电控开启装置的汽车） |
| - | 4 芯插头连接 -- ，黑色， 压力平衡按钮 -- （用于带混合动力驱动的汽车，用于不带行李厢盖电控开启装置的汽车） |
| 副驾驶员车门饰板上的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右前车门背景照明灯 1 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 2 - | 2 芯插头连接 -- ，绿色， 副驾驶员侧车门内把手照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 3 - | 2 芯插头连接 -- ，棕色， 右前车门背景照明灯 2 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |

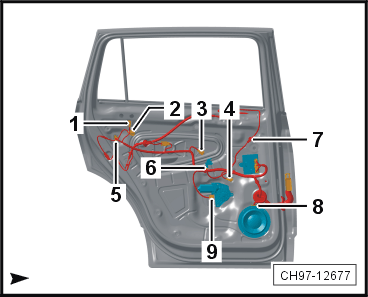

| 左后车门上的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 左后车门背景照明灯 1 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 驾驶员侧后部车门外把手照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 左后高音扬声器 -- 插头 |
| 4 - | 2 芯插头连接 -- ，棕色， 左后车门环境照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 5 - | 8 芯插头连接 -- ，黑色， 左后车门闭锁单元 -- 插头 |
| 6 - | 4 芯插头连接 -- ，黑色， 左后车门内的车窗升降器开关 -- 插头 |
| 7 - | 2 芯插头连接 -- ，绿色， 左后侧车门内把手照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 8 - | 4 芯插头连接 -- ，黑色， 左后低音扬声器 -- 插头 |
| 9 - | 3 芯插头连接 -- ，棕色， 后左车窗升降器电机 -- 插头（仅用于带氛围灯型号 1 的汽车） |

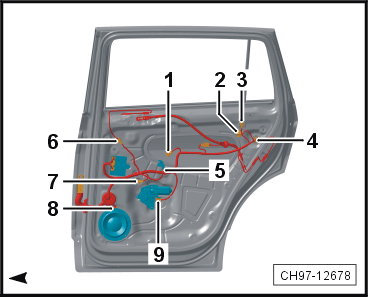

| 右后车门上的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右后高音扬声器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 右后车门背景照明灯 1 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧后部车门外把手照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 4 - | 8 芯插头连接 -- ，黑色， 右后车门闭锁单元 -- 插头 |
| 5 - | 4 芯插头连接 -- ，黑色， 右后车门车窗升降器开关 -- 插头 |
| 6 - | 2 芯插头连接 -- ，绿色， 右后侧车门内把手照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 7 - | 2 芯插头连接 -- ，棕色， 右后车门环境照明灯泡 -- 插头（仅用于带氛围灯型号 1 的汽车，仅用于带氛围灯型号 2 的汽车） |
| 8 - | 4 芯插头连接 -- ，黑色， 右后低音扬声器 -- 插头 |
| 9 - | 3 芯插头连接 -- ，棕色， 后右车窗升降器电机 -- 插头（仅用于带氛围灯型号 1 的汽车） |

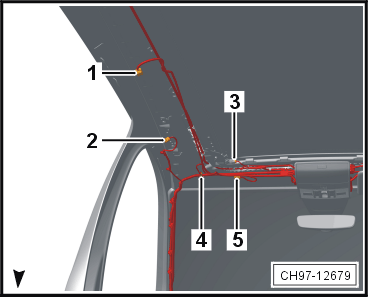

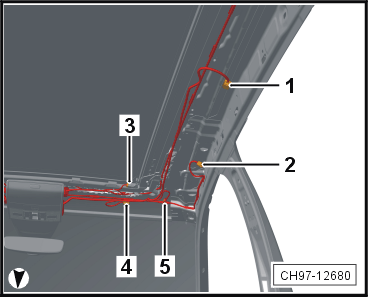

| 车顶左侧的插头连接 |
 |
| 1 - | 4 芯插头连接 -- ，棕色， 左后车内照明灯 -- 插头（仅用于带全景滑动天窗的汽车） |
| 2 - | 2 芯插头连接 -- ，黄色， 驾驶员侧头部安全气囊引爆装置 -- 插头（仅用于带头部安全气囊的汽车） |
| 3 - | 4 芯插头连接 -- ，黑色， 左侧车顶背景照明灯泡 -- 插头（仅用于带全景滑动天窗的汽车 / 截至 2019 年 8 月） |
| 4 - | 2 芯插头连接 -- ，黑色， 驾驶员侧化妆镜接触开关 -- 插头（仅用于带照明式化妆镜的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 驾驶员侧带照明功能的化妆镜 -- 插头（仅用于带照明式化妆镜的汽车） |

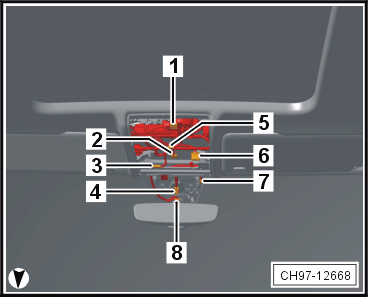

| 车顶前部中间的插头连接 |
 |
| 1 - | 8 芯插头连接 -- ，黑色， 滑动天窗电机 -- 插头（仅用于带全景滑动天窗的汽车） |
| 2 - | 4 芯插头连接 -- ，黑色， 天窗卷帘按钮 1 -- 插头（仅用于带全景滑动天窗的汽车） |
| 3 - | 2 芯插头连接 -- ，黑色， 内部话筒 -- 插头（仅用于带导航系统的汽车） |
| 4 - | 3 芯插头连接 -- ，黑色， 空气湿度、雨水与光线识别传感器 -- 插头 |
| 5 - | 5 芯插头连接 -- ，黑色， 滑动天窗开关 -- 插头（仅用于带全景滑动天窗的汽车） |
| 6 - | 6 芯插头连接 -- ，蓝色， 前部车内照明灯 -- 插头 |
| 7 - | 2 芯插头连接 -- ，黑色， 用于车道保持辅助系统的前窗玻璃加热装置 -- 插头（仅用于带驾驶辅助特殊装备的汽车 / 截至 2019 年 8 月） |
| 8 - | 8 芯插头连接 -- ，黑色， 自动防眩车内后视镜 -- 插头（仅用于带自动防眩车内后视镜的汽车） |
| 车顶右侧的插头连接 |
 |

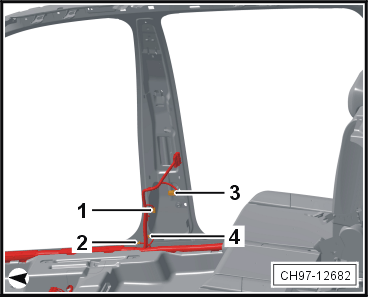

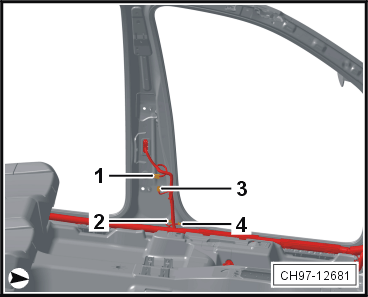

| 1 - | 4 芯插头连接 -- ，黑色， 右后车内照明灯 -- 插头（仅用于带全景滑动天窗的汽车） |
| 2 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧头部安全气囊引爆装置 -- 插头（仅用于带头部安全气囊的汽车） |
| 3 - | 4 芯插头连接 -- ，黑色， 右侧车顶背景照明灯泡 -- 插头（仅用于带全景滑动天窗的汽车 / 截至 2019 年 8 月） |
| 4 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧带照明功能的化妆镜 -- 插头（仅用于带照明式化妆镜的汽车） |
| 5 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧化妆镜接触开关 -- 插头（仅用于带照明式化妆镜的汽车） |
| 左 B 柱下方的插头连接 |
 |
| 1 - | 5 芯插头连接 -- ，白色， 驾驶员侧安全带拉紧器引爆装置 1 -- 插头（仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月） |
| 2 - | 2 芯插头连接 -- ，黄色， 驾驶员侧侧面安全气囊碰撞传感器 -- 插头（仅用于带侧面安全气囊的汽车） |
| 3 - | 2 芯插头连接 -- ，黄色， 驾驶员侧安全带拉紧器引爆装置 1 -- 插头 |
| 4 - | 2 芯插头连接 -- ，黑色， 驾驶员侧登车照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 右 B 柱下方的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧安全带拉紧器引爆装置 1 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧登车照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 3 - | 5 芯插头连接 -- ，白色， 副驾驶员侧安全带拉紧器引爆装置 1 -- 插头（仅用于带可逆安全带拉紧器的汽车 / 截至 2019 年 8 月） |
| 4 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧侧面安全气囊碰撞传感器 -- 插头（仅用于带侧面安全气囊的汽车） |
| q | 仅用于带了前排侧面安全气囊且配备了头部安全气囊的汽车 → 车锚 |

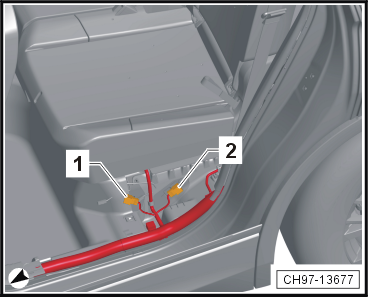

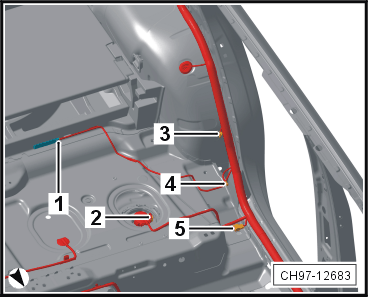

| 左后座垫下的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 行李厢内的进入及起动系统天线 -- 插头（仅用于带进入及起动许可的汽车） |
| - | 2 芯插头连接 -- ，黑色， 车内空间的进入及起动系统天线 2 -- 插头（仅用于带起动装置按钮（不含进入及起动许可功能）的汽车） |
| q | 仅用于带进入及起动许可的汽车 → 车锚 |
| 2 - | 3 芯插头连接 -- ，黑色， 附加油箱的燃油表传感器 -- 插头（仅用于带全轮驱动的汽车） |
| 3 - | 2 芯插头连接 -- ，黄色， 驾驶员侧后部侧面安全气囊碰撞传感器 -- 插头（仅用于带头部安全气囊的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 左后登车照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 5 - | 4 芯插头连接 -- ，黑色， 左侧可加热式后座椅 -- 插头（仅用于带可加热式后座椅的汽车） |
| 右后座椅下的插头连接 |
 |

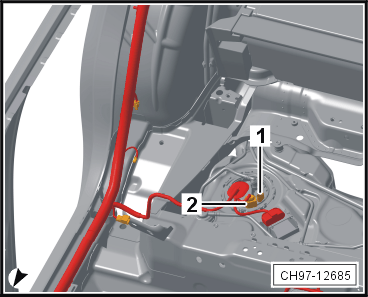

| 1 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧后部侧面安全气囊碰撞传感器 -- 插头（仅用于带头部安全气囊的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 右后登车照明灯 -- 插头（仅用于带氛围灯型号 1 的汽车） |
| 3 - | 4 芯插头连接 -- ，黑色， 右侧可加热式后座椅 -- 插头（仅用于带可加热式后座椅的汽车） |
| 4 - | 5 芯插头连接 -- ，黑色， 燃油供给单元 -- 插头（仅用于带前轮驱动的汽车） |
| 右后座垫下的插头连接 |
 |

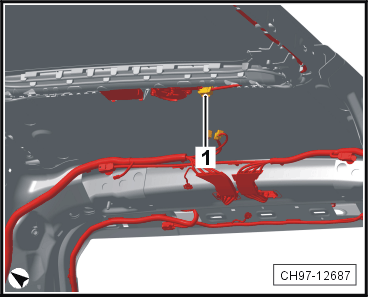

| 1 - | 3 芯插头连接 -- ，黑色， 燃油供给单元 -- 插头（仅用于带全轮驱动的汽车，用于带发动机型号代码 CUGA 的汽车） |
| q | 仅用于带前轮驱动的汽车 → 车锚 |
| q | 用于带混合动力驱动的汽车 → 车锚 |
| - | 6 芯插头连接 -- ，黑色， 燃油供给单元 -- 插头（仅用于带全轮驱动的汽车，用于带发动机型号代码 DKX 的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 燃油供给单元 -- 插头（仅用于带全轮驱动的汽车） |
| 车顶中部的插头连接 |
 |

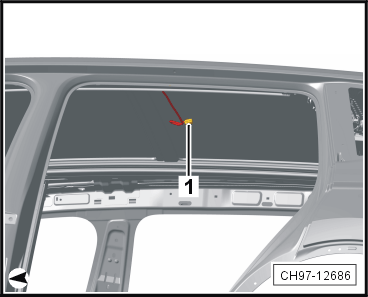

| 1 - | 4 芯插头连接 -- ，黑色， 车内灯 -- 插头（仅用于不带玻璃天窗的汽车） |
| 车顶后部中间的插头连接 |
 |
| 1 - | 8 芯插头连接 -- ，黑色， 滑动天窗卷帘电机 -- 插头（仅用于带全景滑动天窗的汽车） |

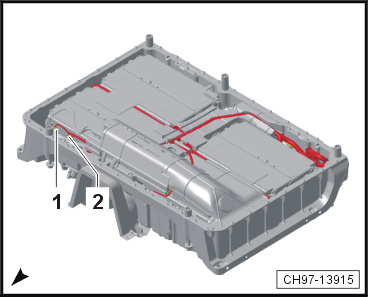

| 混合动力蓄电池单元内的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 高电压蓄电池冷却液温度传感器 2 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 高电压蓄电池冷却液温度传感器 1 -- 插头 |

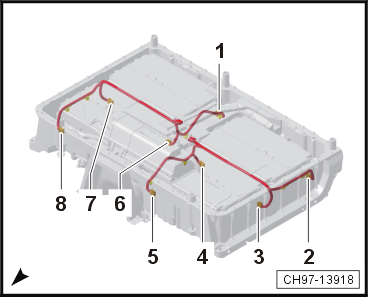

| 混合动力蓄电池单元内的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 3 -- 插头 |
| 2 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 4 -- 插头 |
| 3 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 6 -- 插头 |
| 4 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 5 -- 插头 |
| 5 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 7 -- 插头 |
| 6 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 1 -- 插头 |
| 7 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 2 -- 插头 |
| 8 - | 10 芯插头连接 -- ，黑色， 蓄电池模块 0 -- 插头 |
| 车身后部的插头连接 |
| 车身后部左侧的插头连接 |
 |

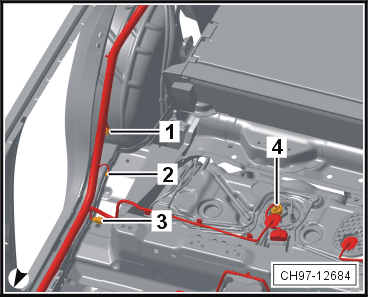

| 1 - | 10 芯插头连接 -- ，黑色， 行李厢盖电机 1 -- 插头（仅用于带有行李厢盖电控开启装置的汽车） |
| 2 - | 3 芯插头连接 -- ，白色， 12 V 插座 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 行李厢照明 -- 插头 |
| 4 - | 3 芯插头连接 -- ，黑色， 带插座的逆变器（12 V - 230 V） -- 插头（仅用于带 12 V-230 V/12 V-115 V 插座的逆变器的汽车 / 截至 2019 年 8 月） |
| 5 - | 2 芯插头连接 -- ，黄色， 驾驶员侧后部安全带拉紧器引爆装置 -- 插头（仅用于带后部安全带拉紧器的汽车） |
| 车身后部右侧的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黄色， 副驾驶员侧后部安全带拉紧器引爆装置 -- 插头（仅用于带后部安全带拉紧器的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 油箱盖解锁装置 -- 插头（用于不带混合动力驱动的汽车） |
| - | 4 芯插头连接 -- ，黑色， 油箱盖解锁装置 -- 插头（用于带混合动力驱动的汽车） |
| 3 - | 10 芯插头连接 -- ，黑色， 行李厢盖电机 2 -- 插头（仅用于带有行李厢盖电控开启装置的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 后部泊车雷达系统报警蜂鸣器 -- 插头 |

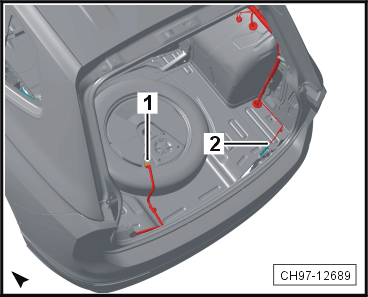

| 行李箱内的插头连接 |
 |

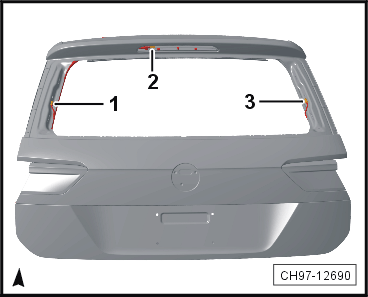

| 1 - | 4 芯插头连接 -- ，黑色， 重低音 -- 插头（仅适用于带了音响系统的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 车内空间的进入及起动系统天线 2 -- 插头（仅用于带进入及起动许可的汽车） |
| 后行李箱盖上部的插头连接 |
 |
| 1 - | 1 芯插头连接 -- ，黑色， 正导线中的调频频率滤波器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 高位制动信号灯灯泡 -- 插头 |
| 3 - | 1 芯插头连接 -- ，黑色， 负导线中的调频频率滤波器 -- 插头 |

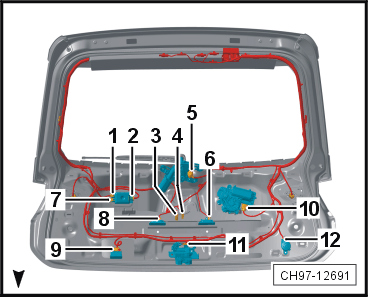

| 后行李箱盖上的插头连接 |
 |
| 1 - | 1 芯插头连接 -- ，黑色， 调幅（AM）滤波器 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 调幅（AM）滤波器 -- 插头 |
| 3 - | 5 芯插头连接 -- ，黑色， 后部周围环境摄像机 -- 插头（仅用于带周围环境摄像机的汽车） |
| - | 4 芯插头连接 -- ，黑色， 倒车摄像头 -- 插头（仅用于带收音机的汽车，仅用于带倒车摄像机系统的汽车） |
| - | 8 芯插头连接 -- ，黑色， 倒车摄像头 -- 插头（仅用于带导航系统的汽车，仅用于带倒车摄像机系统的汽车） |
| 4 - | 2 芯插头连接 -- ，黑色， 行李厢盖把手中的解锁按钮 -- 插头 |
| 5 - | 4 芯插头连接 -- ，黑色， 后窗玻璃刮水器电机 -- 插头 |
| 6 - | 2 芯插头连接 -- ，黑色， 左侧牌照灯 -- 插头 |
| 7 - | 1 芯插头连接 -- ，棕色， 调幅（AM）滤波器 -- 插头 |
| 8 - | 2 芯插头连接 -- ，黑色， 右侧牌照灯 -- 插头 |
| 9 - | 8 芯插头连接 -- ，黑色， 行李厢盖锁闭按钮 -- 插头（仅用于带有行李厢盖电控开启装置的汽车） |
| 10 - | 6 芯插头连接 -- ，黑色， 行李厢盖关闭辅助功能 -- 插头（仅用于带有行李厢盖电控开启装置的汽车） |
| 11 - | 4 芯插头连接 -- ，黑色， 行李厢盖闭锁单元 -- 插头 |
| 12 - | 2 芯插头连接 -- ，黑色， 用于行李厢盖的警报蜂鸣器 -- 插头（仅用于带有行李厢盖电控开启装置的汽车） |

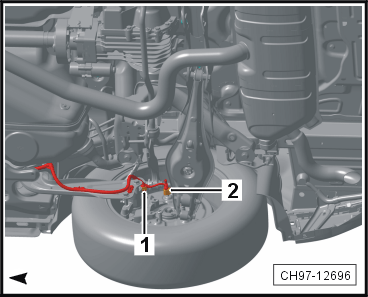

| 左后车轮旁的插头连接 |
 |
| 1 - | 4 芯插头连接 -- ，黑色， 左后汽车高度传感器 -- 插头（仅用于带自动大灯照明距离调节的汽车） |
| 2 - | 2 芯插头连接 -- ，黑色， 左后转速传感器 -- 插头 |
| 3 - | 2 芯插头连接 -- ，黑色， 左侧驻车电机 -- 插头 |
| 右后车轮旁的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 右侧驻车电机 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 右后转速传感器 -- 插头 |

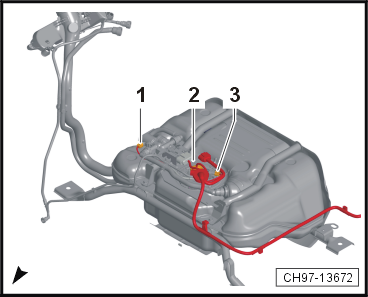

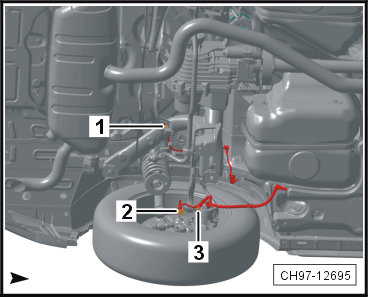

| 燃油箱上的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，灰色， 油箱关闭阀 -- 插头 |
| 2 - | 5 芯插头连接 -- ，黑色， 燃油供给单元 -- 插头 |
| 3 - | 3 芯插头连接 -- ，黑色， 油箱压力传感器 -- 插头 |
| 后排座椅左侧的插头连接（用于带前后安全带报警的汽车） |
 |

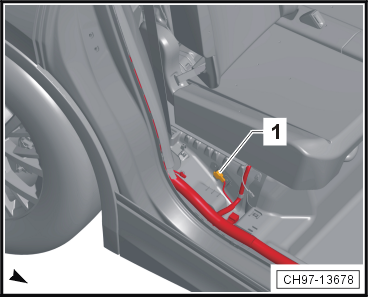

| 1 - | 2 芯插头连接 -- ，黑色， 中间安全带开关，第 2 排座椅 -- 插头 |
| 2 - | 2 芯插头连接 -- ，黑色， 驾驶员侧安全带开关，第 2 排座椅 -- 插头 |
| 后排座椅左侧的插头连接（用于带前后安全带报警的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，黑色， 副驾驶员侧安全带开关，第 2 排座椅 -- 插头 |

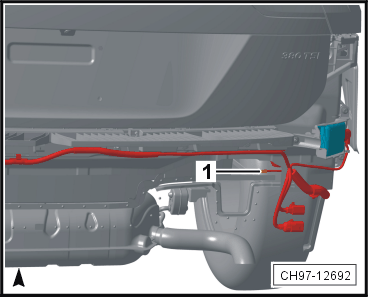

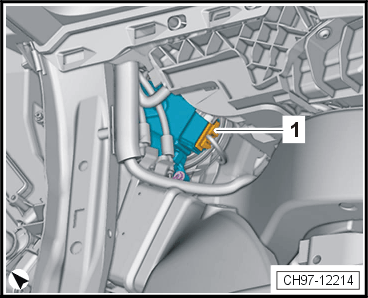

| 车身后部右侧的插头连接 |
 |
| 1 - | 2 芯插头连接 -- ，棕色， 后保险杠内中的进入及起动系统天线 -- 插头（仅用于带进入及起动许可的汽车） |

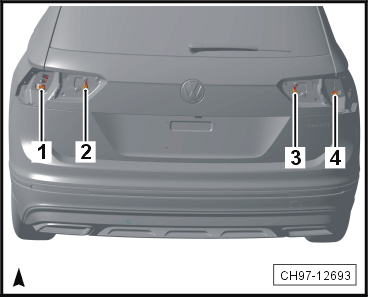

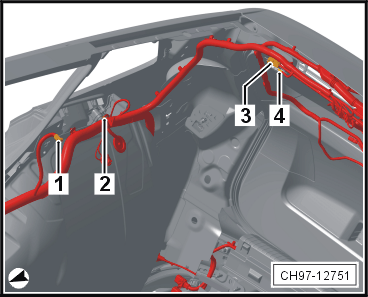

| 车身后部的插头连接 |
 |

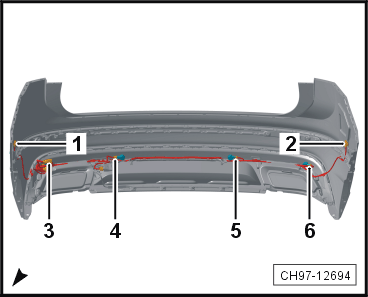

| 1 - | 5 芯插头连接 -- ，黑色， 左侧尾灯 -- 插头（仅用于带 LED 尾灯和右侧倒车灯的汽车） |
| - | 5 芯插头连接 -- ，蓝色， 左侧尾灯 -- 插头（仅用于带 LED 尾灯和左右两侧倒车灯的汽车） |
| 2 - | 5 芯插头连接 -- ，黑色， 左侧尾灯 2 -- 插头（仅用于带 LED 尾灯和右侧倒车灯的汽车） |
| - | 5 芯插头连接 -- ，蓝色， 左侧尾灯 2 -- 插头（仅用于带 LED 尾灯和左右两侧倒车灯的汽车） |
| 3 - | 5 芯插头连接 -- ，黑色， 右侧尾灯 2 -- 插头（仅用于带 LED 尾灯和右侧倒车灯的汽车） |
| - | 5 芯插头连接 -- ，蓝色， 右侧尾灯 2 -- 插头（仅用于带 LED 尾灯和左右两侧倒车灯的汽车） |
| 4 - | 5 芯插头连接 -- ，黑色， 右侧尾灯 -- 插头（仅用于带 LED 尾灯和右侧倒车灯的汽车） |
| - | 5 芯插头连接 -- ，蓝色， 右侧尾灯 -- 插头（仅用于带 LED 尾灯和左右两侧倒车灯的汽车） |
| 后保险杠上的插头连接 |
 |

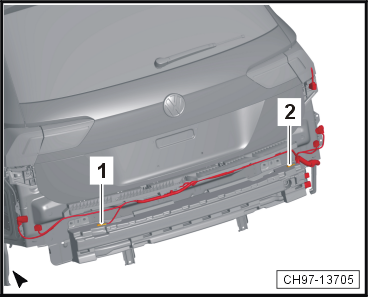

| 1 - | 3 芯插头连接 -- ，黑色， 右后泊车转向辅助系统传感器 -- 插头（仅用于带泊车转向辅助系统的汽车） |
| 2 - | 3 芯插头连接 -- ，黑色， 左后泊车转向辅助系统传感器 -- 插头（仅用于带泊车转向辅助系统的汽车） |
| 3 - | 3 芯插头连接 -- ，黑色， 右后泊车雷达系统传感器 -- 插头 |
| 4 - | 3 芯插头连接 -- ，黑色， 右后中部泊车雷达系统传感器 -- 插头 |
| 5 - | 3 芯插头连接 -- ，黑色， 左后中部泊车雷达系统传感器 -- 插头 |
| 6 - | 3 芯插头连接 -- ，黑色， 左后泊车雷达系统传感器 -- 插头 |
| 后保险杠内的插头连接（用于带混合动力驱动的汽车） |
 |
| 1 - | 2 芯插头连接 -- ，紫色， LTE 天线 1 -- 插头 |
| 2 - | 2 芯插头连接 -- ，紫色， 紧急呼叫模块天线 -- 插头 |
