C01、用举升机或千斤顶举起车辆
安全提示：
achtung image   注意！
t  将车辆开上升降台前，必须确保在低处的车辆部件和升降台之间有足够的间距。
t  将车辆开上升降台前，必须确保车身重量不超过升降台的允许举升重量。
t  为避免损坏车辆底板或使车辆倾斜，只允许在图示支撑点上举升车辆。
t  举升车辆后，即使只有一个驱动轮还在地面上，也不得起动发动机或挂入档位！忽视此警告有发生事故的危险！
t  如果要在车辆下方进行工作，必须用合适的支架牢固地支撑住车辆。
升降台和车辆千斤顶的支点
Vorsicht image   当心！
t  如果举升机托臂或支撑盘没有正确放置，可能会损坏车辆底部部件。
t  旋转支撑盘以确保托臂与门槛侧围有足够的间隙。只允许车辆底部垂直加强件作为举升点。
适用于全新途观L普通版车型

前支点：

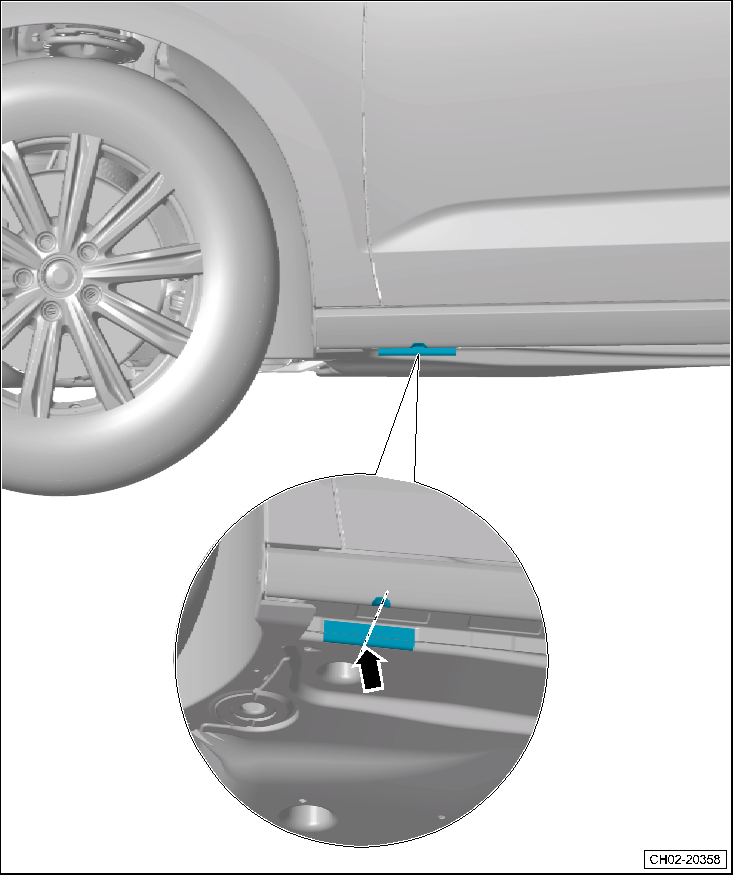

CH02-20358
–  门槛侧围饰板三角标识正对车身底板下边梁标记区域的垂直加强件-箭头-，将垂直加强件与支撑盘正中对齐。
achtung image   注意！
举升车辆时请注意，车身下边梁垂直加强件必须平放在举升机支撑盘的正中。
hinweis  提示
举升位置标记三角标识位于门槛侧围饰板下方。


后支点：
CH02-20359
–  门槛侧围饰板三角标识正对车身底板下边梁标记区域的垂直加强件-箭头-，将垂直加强件与支撑盘正中对齐。
achtung image   注意！
举升车辆时请注意，车身下边梁垂直加强件必须平放在举升机支撑盘的正中。
hinweis  提示
举升位置标记三角标识位于门槛侧围饰板下方。

适用于Tiguan L PHEV 混合动力车型
–  建议支撑盘上放置托盘 -SVW 1895-，从而确保有足够的空间来拆卸高压电池包底护板。
Vorsicht image   当心！
t  如果举升机托臂、支撑盘和托盘没有正确放置，可能会损坏车辆底部部件。
t  旋转支撑盘以确保托臂与门槛侧围有足够的间隙。只允许车辆底部垂直加强件作为举升点。

前支点：

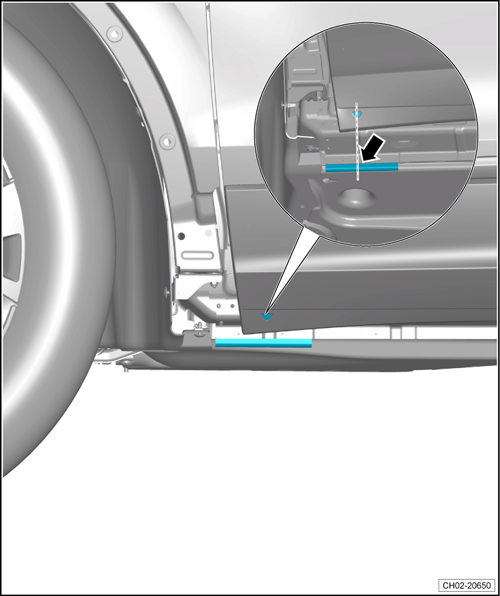

CH02-20650
–  门槛侧围饰板三角标识正对车身底板下边梁标记区域的垂直加强件-箭头-，将垂直加强件与支撑盘或托盘 -SVW 1895-凹槽正中对齐。
achtung image   注意！
举升车辆时请注意，车身下边梁垂直加强件必须平放在举升机支撑盘的正中。
hinweis  提示
举升位置标记三角标识位于门槛侧围饰板下方。


后支点：

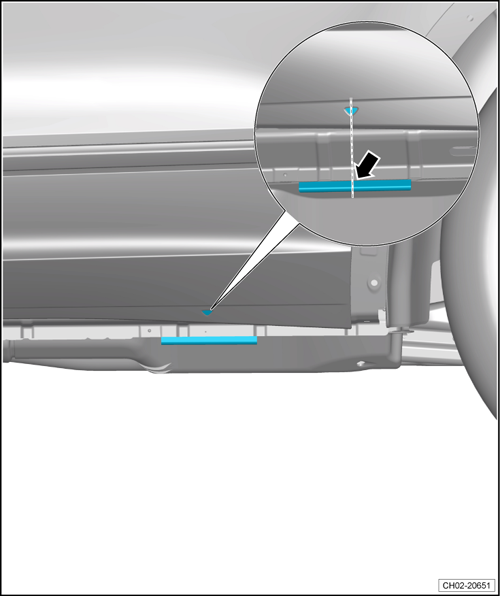

CH02-20651
–  门槛侧围饰板三角标识正对车身底板下边梁标记区域的垂直加强件-箭头-，将垂直加强件与支撑盘或托盘 -SVW 1895-凹槽正中对齐。
achtung image   注意！
举升车辆时请注意，车身下边梁垂直加强件必须平放在托盘凹槽中。
hinweis  提示
举升位置标记三角标识位于门槛侧围饰板下方。
