| C06、混合动力车型的警告提示 |

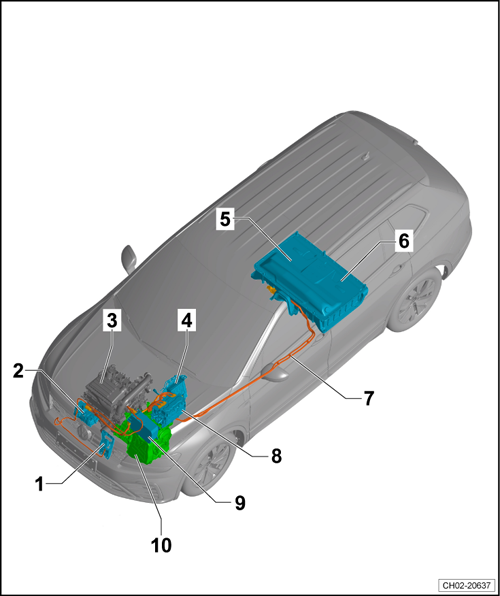

| 高压部件和高压线束-装配概览 |
| 1 - | 高压蓄电池充电插座 1 -UX4- |
| 2 - | 电动空调压缩机 -V470- |
| 3 - | 发动机 |
| 4 - | 高电压加热装置（PTC） -Z115- |
| q | 安装位置：前部副梁后部 |
| q | 外壳贴有红色警示标签 |
| 5 - | 高压蓄电池 1 -AX2- |
| q | 外壳贴有红色警示标签 |
| 6 - | 蓄电池调节控制单元 -J840- |
| 7 - | 高压蓄电池高压线束 -PX1- |
| q | 至高压蓄电池 1 -AX2- |
| 8 - | 功率电子 -JX1- |
| 下述部件集成在功率电子 -JX1-中： |
| t | 电驱动装置控制单元 -J841- |
| t | 中间电容1 -C25- |
| t | 变压器 -A19- |
| t | 牵引电机的逆变器 -A37- |
| t | 保险丝 -S355- |
| 9 - | 高压蓄电池充电装置 -AX4- |
| q | 高电压蓄电池充电器控制单元 -J1050- |
| q | 安装位置：发动机机舱前部 |
| 10 - | 三相电流驱动电机 -VX54- |
| 下述部件集成在三相电流驱动电机 -VX54-中： |
| t | 电驱动装置牵引电机 -V141- |
| t | 牵引电机温度传感器 -G712- |
| t | 牵引电机转子位置传感器 1 -G713- |
|
