D04、火花塞：更换
CH02-20495

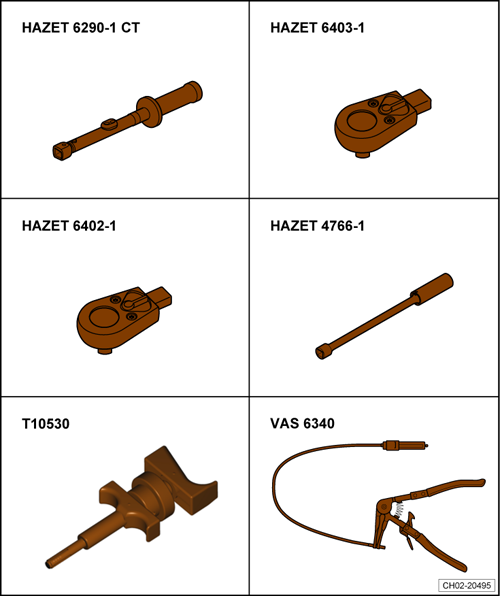

所需要的专用工具和维修设备
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  棘轮头 -HAZET 6403-1-或-VAG1331-
t  棘轮头 -HAZET 6402-1-或-VAG1410/3-
t  火花塞扳手 -HAZET 4766-1-或-3122B-
t  点火线圈拉具 -CT10530-或-T10530-
t  软管夹 -HAZET 798-15B-或-VAS6340-

火花塞：更换（适用于1.4T CSS/DJS/DJZ/DUK发动机）
hinweis  提示
t  使用专用火花塞扳手更换火花塞。
t  请注意废弃火花塞的处理规定。
拆卸

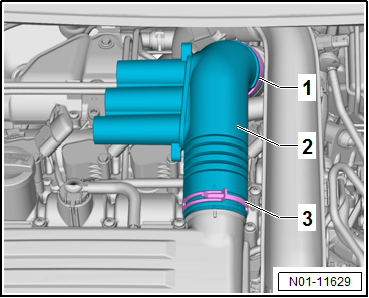

–  用软管夹 -HAZET 798-15B-或-VAS 6340-松开弹簧卡箍-1-和-3-,拆下进气导管-2-。
  N01-11629
–  断开点火线圈-1-上的插头连接-2-。
–  旋出固定点火线圈-1-的六角螺栓-箭头-。
  CH02-20198

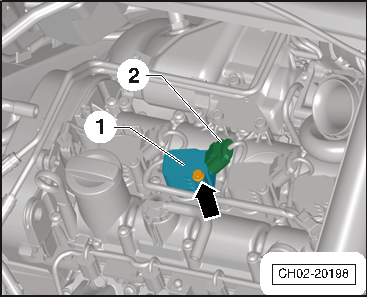

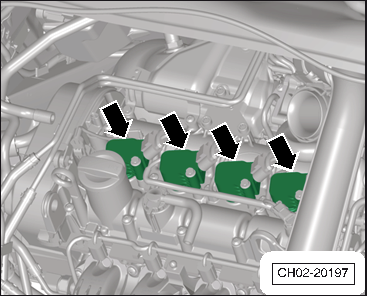

–  火花塞位于带功率输出级的点火线圈-箭头-的下方。
hinweis  提示
注意带功率输出级的点火线圈的安装位置。
  CH02-20197
–  将点火线圈拉具 -CT10530-或-T10530-插入点火线圈-1-上的螺栓孔位中。
–  沿着-箭头方向-拧紧滚花螺母-2-，直到点火线圈拉具 -CT10530-或-T10530-卡紧为止。
  N28-10134

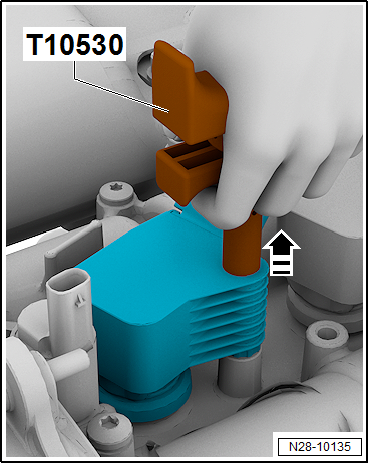

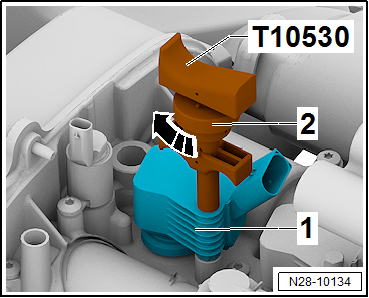

–  使用点火线圈拉具 -CT10530-或-T10530-沿-箭头方向-小心拉动点火线圈并将其取出。
hinweis  提示
注意带功率输出级的点火线圈的安装位置。
  N28-10135
–  用火花塞扳手 -HAZET 4766-1-或-3122 B--1-旋出火花塞。
安装
–  安装新火花塞，并用扭力扳手将其拧紧至规定要求。拧紧力矩：22 Nm。
hinweis  提示
t  注意火花塞、螺杆以及螺母的拧紧要求并严格执行。
t  注意废弃物处理规定。
t  在安装带功率输出级的点火线圈前涂抹润滑脂。润滑脂 → 电子配件目录。
  CH02-20501

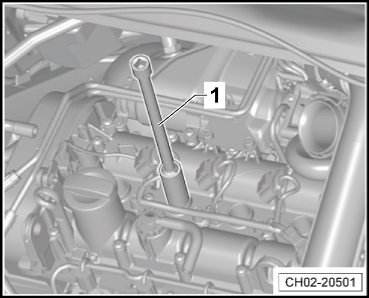

–  在点火线圈连接软管末端涂抹一圈薄薄的润滑脂-箭头-。
–  用手将点火线圈按压入火花塞孔内。
–  用手拧入固定点火线圈的螺杆，并用扭力扳手将其拧紧至规定要求。拧紧力矩：8 Nm。
–  插上点火线圈的插头连接。
火花塞：更换（适用于1.8T CUF，2.0T CUG/DKV/DBF/DKX/DPL发动机）
hinweis  提示
t  使用专用火花塞扳手更换火花塞。
t  请注意废弃火花塞的处理规定。
拆卸
  N28-10079

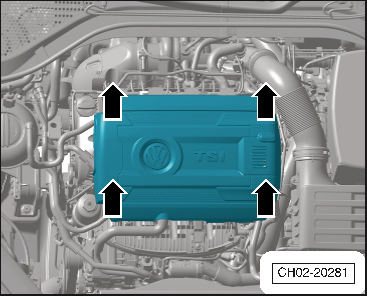

–  沿着-箭头方向-向上小心将发动机罩盖依次从四个固定销拔出，切勿猛然将发动机罩盖拔出，亦不能只拔一边。
  CH02-20281

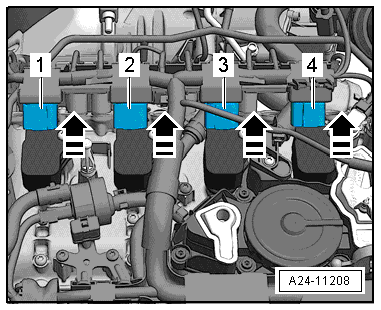

–  沿着-箭头方向-断开点火线圈插头连接-1-到-4-。
  A24-11208

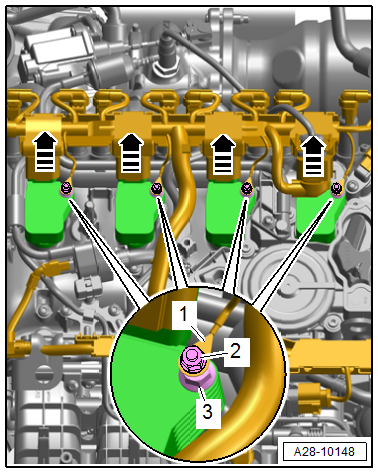

–  旋出固定搭铁线-1-上的六角螺母-2-。
–  将搭铁线-1-拔出，旋出用以固定点火线圈的带六角螺母的螺杆-3-。
  A28-10148
–  将点火线圈拉具 -CT10530-或-T10530-插入点火线圈-1-上的螺栓孔位中。
–  沿着-箭头方向-拧紧滚花螺母-2-，直到点火线圈拉具 -CT10530-或-T10530-卡紧为止。
  N28-10134
–  使用点火线圈拉具 -CT10530-或-T10530-沿-箭头方向-小心拉动点火线圈并将其取出。
hinweis  提示
注意带功率输出级的点火线圈的安装位置。
  N28-10135
–  用火花塞扳手 -HAZET 4766-1-或-3122 B--1-旋出火花塞。
安装
hinweis  提示
t  在安装带功率输出级的点火线圈前涂抹润滑脂。润滑脂 → 电子配件目录。
t  注意火花塞、螺杆以及螺母的拧紧要求并严格执行。
t  注意废弃物处理规定。
–  安装新火花塞，并用扭力扳手将其拧紧至额定要求。拧紧力矩：30 Nm。
  CH02-20365

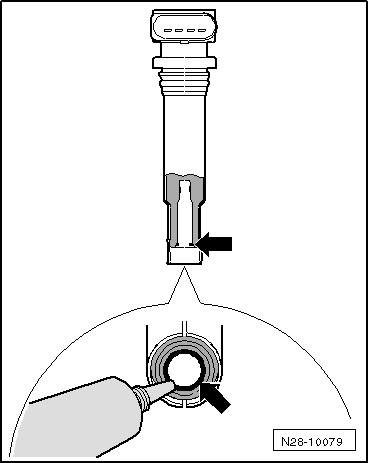

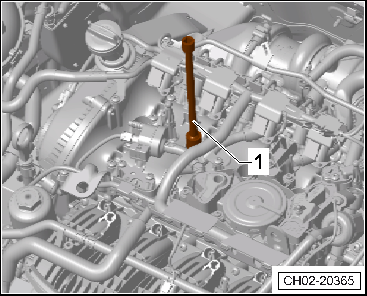

–  在点火线圈连接软管末端涂抹一圈薄薄的润滑脂-箭头-。
–  用手均匀地将带功率输出级的点火线圈按压至火花塞孔内（不允许使用工具）。
–  用手旋入固定点火线圈的螺杆，并用扭力扳手将其拧紧至额定要求。拧紧力矩：9 Nm。
–  安装搭铁线。
–  用手旋入固定螺母，并用扭力扳手将其拧紧至额定要求。拧紧力矩：9 Nm。
–  连接点火线圈插头。
–  安装发动机罩盖。
  N28-10079
