D09、空气滤清器：清洁壳体并更滤芯
CH02-20594

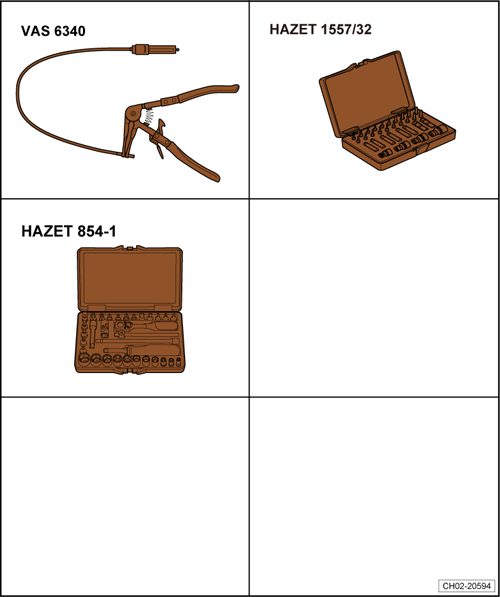

所需要的专用工具和维修设备
t  软管夹 -HAZET 798-15B-或-VAS6340-
t  TORX 工具 -HAZET 1557/32-或-VAG 1766-
t  小型套装工具 -HAZET 854-1-或-VAS5528-

更换空气滤清器滤芯（适用于1.4T CSS/DJS/DJZ/DUK发动机）
拆卸

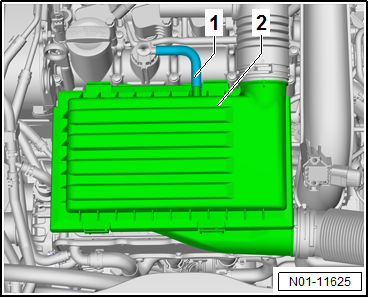

–  将通风软管-2-从空气滤清器-1-上脱开，并将其整体从发动机固定销上拔出。
适用于1.4T DJS发动机：
  N01-11625
–  松开固定夹-箭头-，将真空软管-1-从空气滤清器壳体上脱开。
适用于所有情况：
  CH02-20672

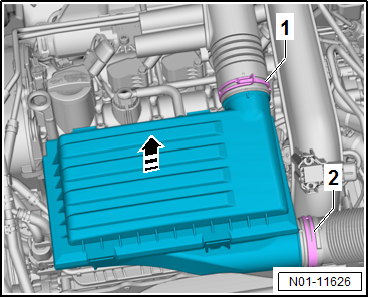

–  用软管夹 -HAZET 798-15B-或-VAS 6340-松开固定空气滤清器进气导管的弹簧卡箍-1-和-2-。
–  沿-箭头方向-将空气滤清器壳体从发动机固定销上拔出。
  N01-11626

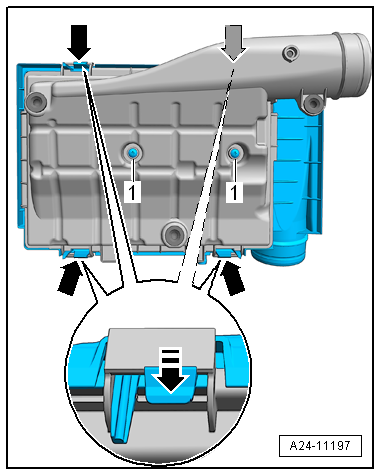

–  松开空气滤清器壳体上的固定十字螺钉-1-。
–  脱开空气滤清器壳体上的卡扣-箭头-。
  A24-11197
–  沿着-箭头方向-将空气滤清器上罩盖-4-与空气滤清器下罩盖-2-脱开，并将空气滤清器滤芯-3-拆下。
安装
–  安装新的空气滤清器滤芯。
  A24-11196

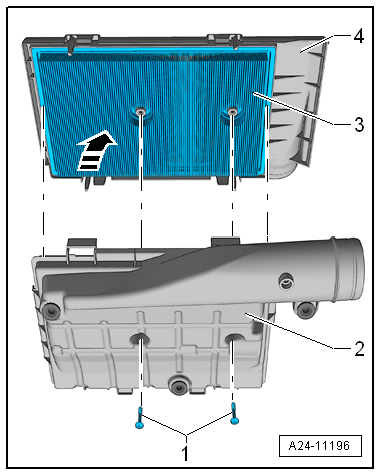

–  将空气滤清器滤芯-3-安装到空气滤清器上罩盖-4-中。
–  将空气滤清器上罩盖-4-和下罩盖-2-装在一起并用十字螺钉-1-紧固好。
  A24-11196
–  将空气滤清器壳体-1-整体安装到发动机上。
–  连接好通风软管-2-。
–  安装空气滤清器进气导管的弹簧卡箍-3-和-4-。
更换空气滤清器滤芯（适用于1.8T CUF，2.0T CUG/DKV发动机）
拆卸
  A24-11134

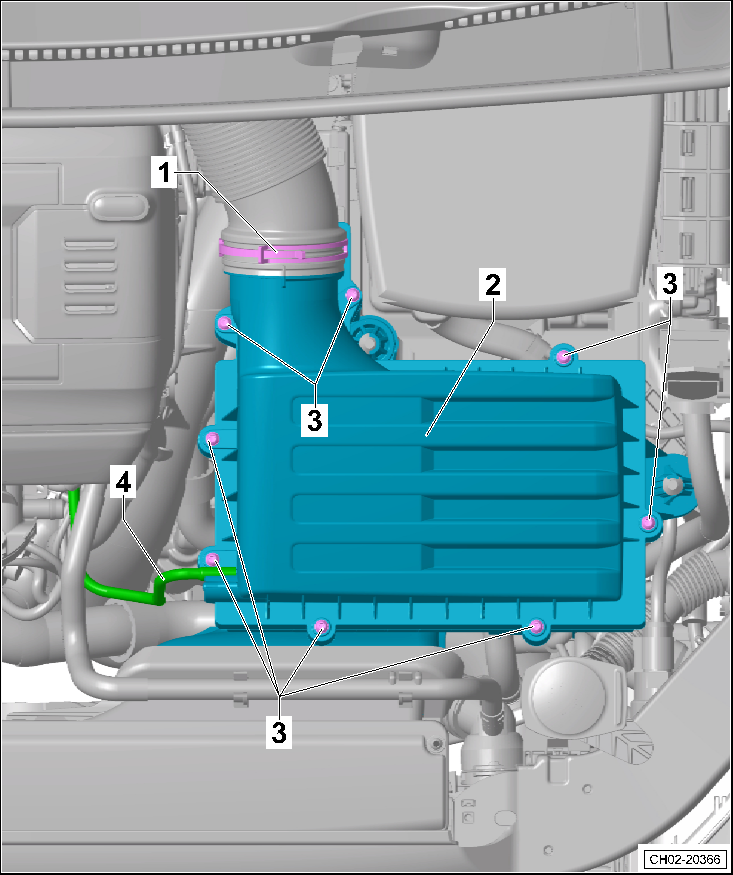

–  用软管夹 -HAZET 798-15B-或-VAS 6340-松开空气滤清器壳体-2-上的弹簧卡箍-1-。
CH02-20366
–  将真空软管-4-从空气滤清器罩盖上拔下。
–  松开空气滤清器壳体上罩盖的Torx螺钉-3-。

–  取出空气滤清器壳体上罩盖-1-。
–  将空气滤清器滤芯-2-和空气滤清器下盖板-3-从空气滤清器壳体下罩盖-4-中取出。
安装
–  安装新空气滤清器的滤芯。
  CH02-20265

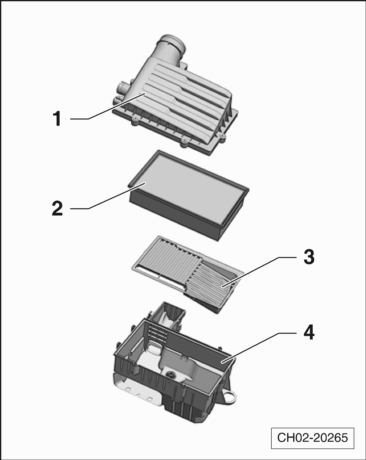

–  将空气滤清器下盖板-3-安装到空气滤清器壳体下罩盖-4-中。
–  将空气滤清器滤芯-2-安装到空气滤清器壳体下罩盖-4-中。
–  将空气滤清器壳体上罩盖-1-和空气滤清器壳体下罩盖-4-用十字螺钉紧固好。
–  清洁滤清器壳体。
更换空气滤清器滤芯（适用于2.0T DBF/DKX/DPL发动机）
拆卸
  CH02-20265
–  断开空气质量流量计 -G70-上的插头连接-5-。
CH02-20467

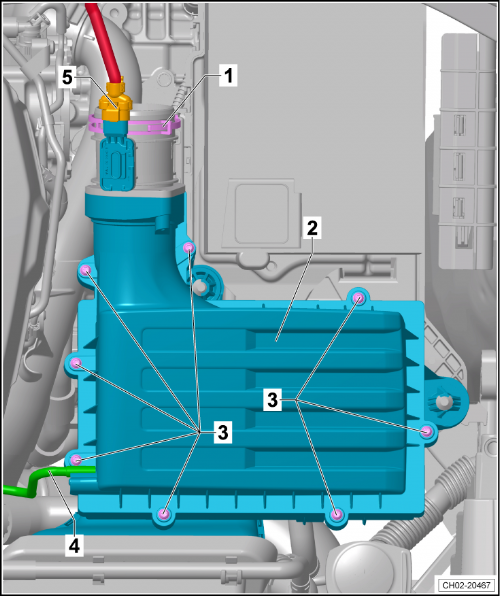

–  用软管夹 -HAZET 798-15B-或-VAS 6340-松开空气滤清器上的卡箍-1-。
–  将真空软管-4-从空气滤清器罩盖上拔下。
–  松开空气滤清器壳体上罩盖的螺钉-3-。


–  取出空气滤清器壳体上罩盖-1-。
–  将空气滤清器滤芯-2-从空气滤清器壳体下罩盖-3-中取出。
安装
–  安装新的空气滤清器滤芯。

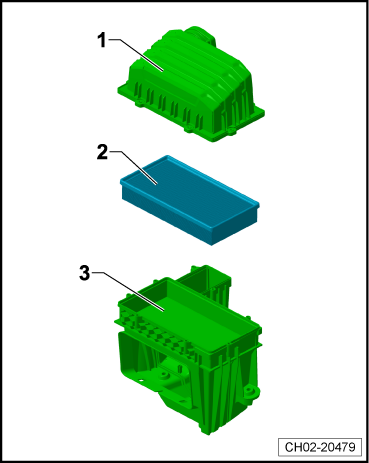

  CH02-20479
–  将新空气滤清器滤芯-2-安装到空气滤清器壳体下罩盖-3-中。
–  将空气滤清器壳体上罩盖-1-安装至空气滤清器壳体下罩盖-3-上，并用螺钉拧紧。
–  清洁空气滤清器壳体。
清洁空气滤清器壳体
hinweis  提示
t  如果空气滤清器滤芯严重弄脏或完全浸湿，灰尘和湿气会到达组件，使得测量值错误，导致功率减小，（因为计算到更低喷射量）。
t  请使用上汽大众专用空气滤清器滤芯 → 电子配件目录。
t  安装前，必须保证软管接头，空气管和空气软管无油脂。
–  检查进气气管是否有盐残留物，污物，树叶。
–  检查空气滤清器壳体下部的排水管是否污染及阻塞。
–  必要时使用真空吸尘器将空气滤清器上下部的盐残留物，污物，树叶吸走。
hinweis  提示
假如用压缩空气吹空气滤清器壳体，则应先用干净的布覆盖进气管以避免脏污进入而对相关部件功能造成不利影响。
