D21、制动摩擦片：检查
所需要的专用工具和维修设备

t  刹车片测量针 -CT40139A-或-T40139A-
用刹车片测量针 -CT40139A-或-T40139A-测量前后制动摩擦片厚度。
测量制动摩擦片的厚度

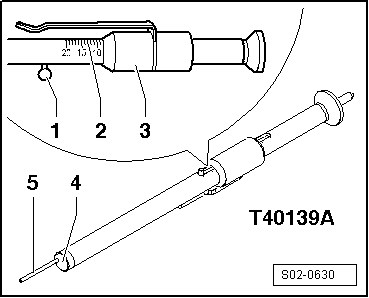

–  首先将刹车片测量针 -CT40139A-或-T40139A-的定位环朝测量顶尖方向推到底。
–  将刹车片测量针 -CT40139A-或-T40139A-的测量顶尖放到制动盘上，直至接触贴合。
  S02-0630

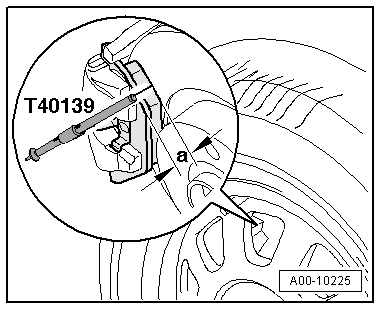

–  朝制动摩擦片方向推刹车片测量针 -CT40139A-或-T40139A-， 直至测量针在制动摩擦片底板上接触为止。
–  取出刹车片测量针 -CT40139A-或-T40139A-，并读取制动摩擦片的剩余尺寸-a-。
hinweis  提示
在取出刹车片测量针 -CT40139A-或-T40139A-时注意不要移动定位环，以防止测量数据不准确。
  A00-10225
前部
hinweis  提示
t  制动摩擦片磨损极限：摩擦材料-1-所剩3 mm 。
t  测量时刹车片测量针 -CT40139A-或-T40139A-应在底板-2-上表面（注意不要在消音板-3-上），测量值包括了底板的厚度，即读取数值为-a-：-a-应≥9 mm。

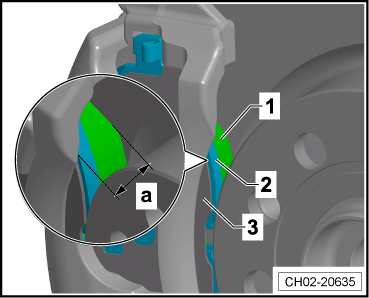

  CH02-20635
后部
hinweis  提示
t  制动摩擦片磨损极限：摩擦材料-1-所剩3 mm 。
t  测量时刹车片测量针 -CT40139A-或-T40139A-应在底板-2-上表面（注意不要在消音板-3-上），测量值包括了底板的厚度，即读取数值为-a-：-a-应≥ 7.5 mm。
–  在其它车轮上进行上述工作。
–  如果制动摩擦片的厚度达到了磨损极限，则更换制动摩擦片
→ 修理组：46
。
hinweis  提示
更换制动摩擦片的同时检查制动盘的磨损情况，更换制动盘是一项维修措施。
–  检查制动盘上锈蚀必要时清洁。
–  检查制动盘的磨损：
制动盘磨损极限：
→ 修理组：46
。

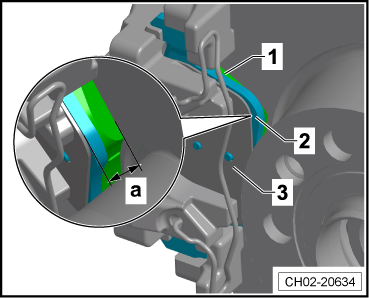

  CH02-20634
