D27、雨刮器/清洗装置：检查
检查风窗清洗液冰点，如有必要加注
所需要的专用工具和维修设备

t  折射仪 -T10007-或-T10007A-
在明暗分界处读取以下检测的精确数值。为了更好地显示明暗分界，请用滴定管在玻璃上滴一滴水。明暗分界即可通过“水线”清楚识别。

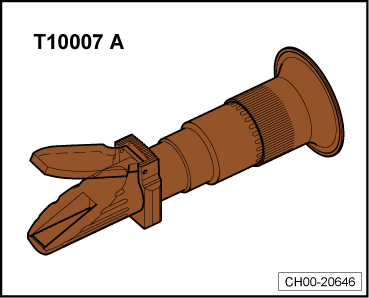

–  使用折射仪 -T10007-或-T10007A-检查风窗清洗液冰点。
  CH00-20646

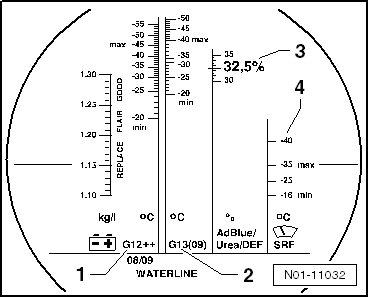

折射仪 -T10007-或-T10007A-的刻度-4-用于校准 风窗玻璃清洗液 -GCN 030164 Z1-或-GCN 060 164 Z1-。
防冻温度：
1)  风窗玻璃清洗液 -GCN 030 164 Z1-或 -GCN 060 164 Z1-均可直接使用。
  N01-11032
风窗玻璃清洗液 → 注释 防冻温度至
-GCN 030164 Z1- -16°C
-GCN 060164 Z1- -30°C

加注清洗液：
只能使用风窗玻璃清洗液 -GCN 030 164 Z1-或-GCN 060 164 Z1-对风窗玻璃雨刮/清洗装置进行加注。
hinweis  提示
t  风窗玻璃清洗液 -GCN 030 164 Z1-或-GCN 060 164 Z1-可保护喷嘴、储液罐和连接软管不结冰。
t  所有带扇形喷嘴的车辆，其储液罐必须加注 风窗玻璃清洗液 -GCN 030 164Z1-或 -GCN 060 164 Z1-，因为这种液体冰点以下的黏度较小。否则复合喷嘴系统会被清洗液的结晶堵塞，并无法以扇形喷水。 风窗玻璃清洗液 -GCN 030 164 Z1-或 -GCN 060164 Z1-确保了低温下扇形喷嘴系统仍能正常工作。
t  即使是在一年中的温暖季节也加注 风窗玻璃清洗液 -GCN 030 164 Z1-或 -GCN 060 164 Z1-。强力的清洁效果可清除风窗玻璃上的蜡性和油性残留物。
检查风窗玻璃清洗装置的清洗喷嘴，如有必要进行调整
前风窗玻璃喷嘴：
hinweis  提示
t  若因喷嘴中有杂质导致喷射区域不均匀，拆下喷嘴并用与喷水方向相反的水流冲洗喷嘴。然后可用与喷水方向相反的压缩空气吹洗。不要使用任何物品清洁喷嘴！

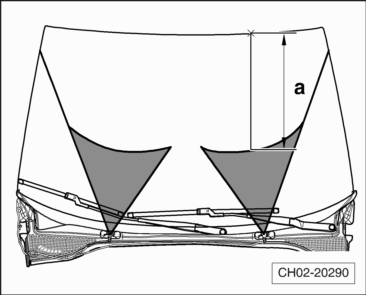

t  尺寸约-a-= 510 ± 50 mm。
若两侧清洗装置喷嘴喷射高度不一致时，进行微小的高度调整。
  CH02-20290

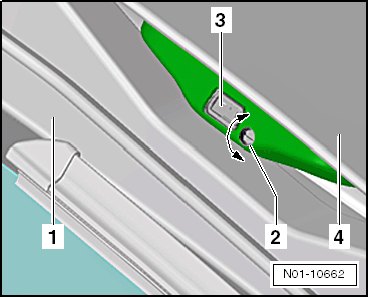

–  将喷嘴调节器-2-旋转移动用以调节前窗玻璃清洗装置喷嘴，以实现正确的喷射水束。
1 -  前风窗玻璃前导流板
2 -  喷嘴调节器
3 -  扇形喷嘴
4 -  发动机舱盖
–  用一把合适螺丝刀转动喷嘴调节器-2-以调整扇形喷嘴-3-。
后风窗玻璃喷嘴：
–  后风窗玻璃喷嘴无法调整。
风窗玻璃雨刮器：检查静止位置，必要时进行调整
前风窗玻璃雨刮器步骤：
具体调整步骤参照维修手册
→ 电气系统; 修理组：92
。
后风窗玻璃雨刮器步骤：
具体调整步骤参照维修手册
→ 电气系统; 修理组：92
。
hinweis  提示
调整雨刮片是一种维修措施。
更换前风窗玻璃雨刮片
hinweis  提示
t  当风窗玻璃雨刮臂位于静止位置时，不允许翻折使它离开风窗玻璃。因此必须将风窗玻璃雨刮臂移动至维修位置，才允许更换雨刮片。
t  如果风窗玻璃雨刮器处理不当，风窗玻璃有被雨刮臂损坏的危险。
–  发动机舱盖关闭的情况下,短暂打开和关闭点火开关。
–  启动雨刮器拨杆将雨刮器移到维修位置。
  N01-10662

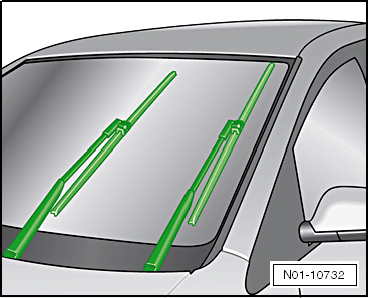

雨刮器进入维修位置。
–  将雨刮臂从风窗玻璃上移开。
hinweis  提示
t  在安装时不要混装驾驶员侧和前座乘客侧的雨刮片。
t  雨刮片是很脆弱的。要将雨刮片拉离车窗，只能在雨刮器臂和雨刮片的连接位置拉雨刮片。
  N01-10732

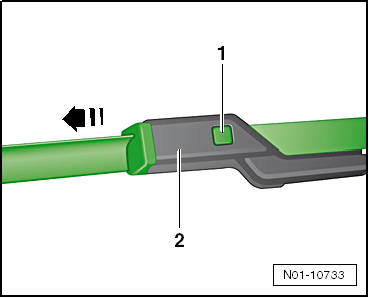

–  将锁止件-1-推入安装支架-2-，沿-箭头方向-取下雨刮片。
安装
–  将雨刮片嵌入安装支架并确保有啮合音发出。
Vorsicht image   当心！
在此过程中不要接触雨刮片以防损坏。
–  小心地将雨刮臂放回风窗玻璃上。
–  打开点火开关并操作雨刮器拨杆，使雨刮器回到静止位置。再次关闭点火开关。
更换后风窗玻璃雨刮片
–  将后风窗玻璃雨刮臂从后风窗上收起。
  N01-10733

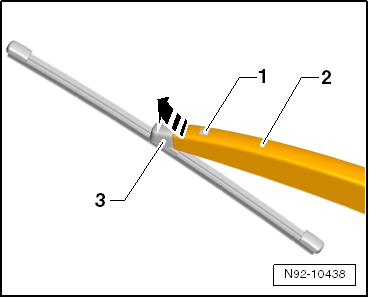

–  按压雨刮臂-2-上的锁止件-1-，将雨刮片-3-沿-箭头方向-拔出。
–  将新雨刮片嵌入雨刮臂安装支架的锁止件上并确保有啮合音发出。
Vorsicht image   当心！
在此过程中不要接触雨刮片以防损坏。
–  小心地将雨刮臂放回风窗玻璃上。
–  打开点火开关并操作雨刮器拨杆，使雨刮器回到静止位置。再次关闭点火开关。
