D32、蓄电池接线柱状态：检查
所需要的专用工具和维修设备

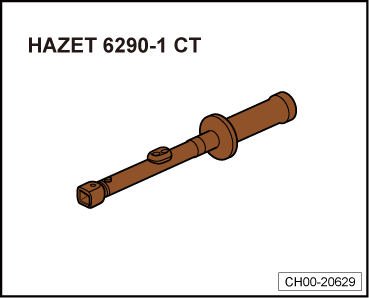

t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
  CH00-20629

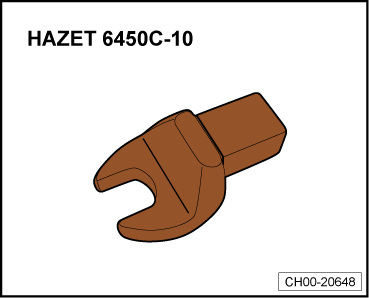

t  开口扳AF10 -HAZET 6450C-10-或-VAG 1331/13-
hinweis  提示
t  牢固安装的蓄电池接线柱能确保蓄电池无故障运行以及经久耐用。
t  安装接线柱时，确保其与蓄电池电极充分接触。
A、适用于全新途观L 普通版的车型
蓄电池位于发动机舱中
进行下列操作：
  CH00-20648
–  打开蓄电池保护套-1-。
针对配备适用于带起停系统的车型

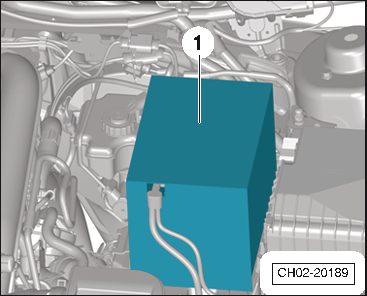

  CH02-20189
–  断开蓄电池监控控制单元 -J367--3-的插头连接-2-。
以下适用于所有情况

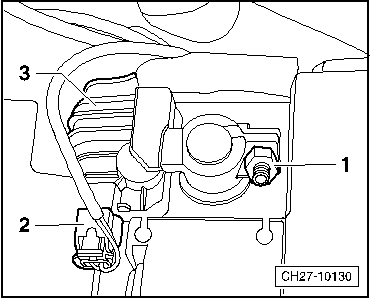

  CH27-10130

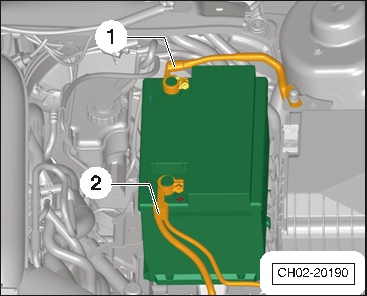

–  通过来回移动蓄电池负极导线-1-和正极导线-2-，检查蓄电池接线柱在蓄电池正负极上的安装是否牢固。
achtung image   注意！
如果正极上的接线柱不牢固，为避免发生事故，必须首先断开负极接线柱。
如果正极接线柱不牢固：
  CH02-20190

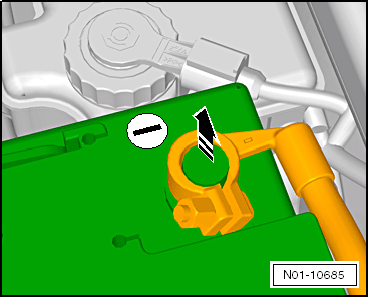

–  沿-箭头方向-松开-负极-接线柱并拆下。
  N01-10685

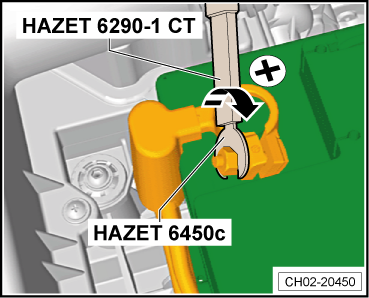

–  使用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-和开口扳AF10 -HAZET 6450C-10-或-VAG 1331/13-，以6 Nm的力矩沿-箭头方向-拧紧-正极-接线柱。
  CH02-20450

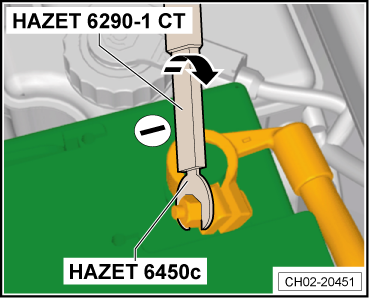

–  使用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-和开口扳AF10 -HAZET 6450C-10-或-VAG 1331/13-，以6 Nm的力矩沿-箭头方向-重新拧紧-负极-接线柱。
如果负极接线柱不牢固：
  CH02-20451
–  使用扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-和开口扳AF10 -HAZET 6450C-10-或-VAG 1331/13-，以6 Nm的力矩沿-箭头方向-拧紧-负极-接线柱。
  CH02-20451
–  重新盖上保护套-1-。
B、适用于Tiguan L PHEV 混合动力的车型
安装位置：蓄电池位于行李厢左侧。
进行下列操作：
l  在检查过程中点火开关处于关闭状态。
拆卸工作：
  CH02-20189

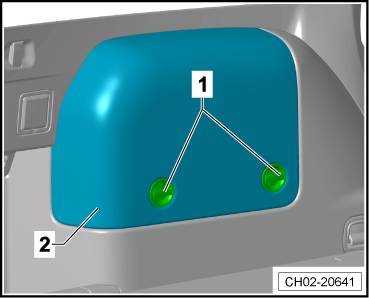

–  沿-逆时针方向-旋转固定件-1-90度,拆下行李箱侧饰板-2-。
–  拆下蓄电池正负极上的盖板。
–  断开蓄电池监控控制单元 -J367-上的插头连接。
  CH02-20641

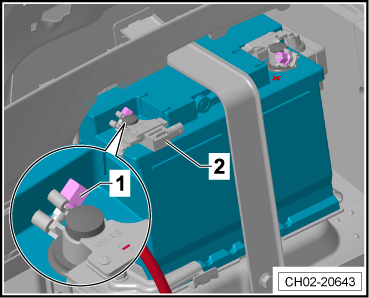

–  用手检查蓄电池负极的接线柱-2-是否紧固，必要时用规定的拧紧力矩重新拧紧六角螺母-1-，拧紧力矩：6 Nm。
  CH02-20643

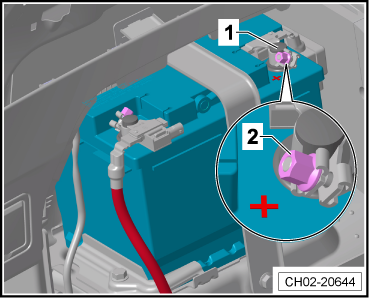

–  用手检查蓄电池正极的接线柱-1-是否紧固，必要时用规定的拧紧力矩重新拧紧六角螺母-2-，拧紧力矩：6 Nm。
achtung image   注意！
如果正极上的接线柱不牢固，为避免发生事故，必须首先断开负极接线柱。
  CH02-20644

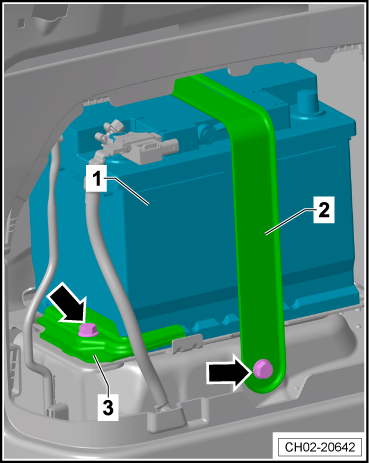

–  用手检查蓄电池-1-是否紧固，必要时用规定的拧紧力矩重新拧紧固定支架-2-和-3-的六角螺栓-箭头-，拧紧力矩：20Nm。
连接蓄电池后进行如下步骤：
–  参照
→ 电气系统; 修理组：27
。
