D39、前大灯：检查灯光角度，必要时调整
检查及调整前提条件
检测和调整条件：
l  轮胎气压正常。
l  透镜不得损坏或弄脏。
l  反光镜和灯泡正常。
l  车辆必须处于规定的负载状态。
l  车辆必须向前或向后行驶几米或多次按压前后悬挂，使悬架调整到位。
l  车辆以及车灯测试仪位于水平地面。
l  车灯检测仪机架镜面须与前大灯校准，具体相对位置要求与步骤请参考大灯检测仪 -SVW2617-或-VAS 5209B-或-VAS 621 001 - → 大灯检测仪SVW 2617或VAS 5209B或VAS 621 001 的使用说明书。

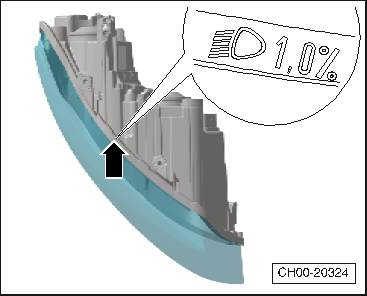

l  车灯检测仪上必须设置灯光向下倾斜度要求。近光灯倾斜度-箭头-要求刻在大灯的上部饰板上。雾灯倾斜度要求在雾灯外壳上。
hinweis  提示
t  大灯的上部饰板上刻有以“%”表示近光灯的倾斜度信息，百分数是以10米的投影距离为基准。例如：倾斜度1.0%的相应投影距离约为10cm。必须根据该信息设置车灯检测仪近光灯倾斜度要求，在车灯检测仪上设置倾斜度为–1.0%或者选择向下倾斜度为1.0%。
t  同理，对雾灯进行检查调整之前，需对车灯测试仪设置相应的倾斜度要求。
l  若车辆仪表台上有灯光位置手动调节旋钮（卤素大灯车型），则须在检查其功能是否正常之后将其旋至零位。
车辆规定的负荷状态说明： → Kapitel
驾驶员座椅上应乘坐1人或加载75kg的重物，车辆为空载状态。车辆空载状态是指燃油箱燃油装满至少90%，且车上配备全部应有的随车装备（如备胎、工具、车辆千斤顶、灭火器等）。
如果燃油箱没有装满到至少90 %，则通过如下操作给车辆加载：
–  从燃油表上读取燃油箱液位。根据下表的比例进行配重，并将相应附加配重放入行李箱。
燃油配重表
  CH00-20324
燃油表 附加配重kg
1/4 30
1/2 20
3/4 10
满 0

示例：
如果仪表指针显示燃油量仅为1/2，必须在行李箱内放置20kg的附加重物。
hinweis  提示
t  建议用罐装水或罐装砂砾作为附加配重置于行李箱，比如5L罐装水重约5kg。
t  将附加配重物置于行李箱时，应特别小心，不要弄脏或损坏行李箱内饰板。
检查及调整
所需要的专用工具和维修设备

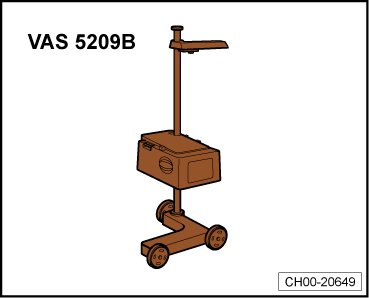

t  大灯检测仪 -SVW 2617-或-VAS 5209B-或-VAS 621 001 -
  CH00-20649
t  笔记本车辆诊断系统 -VAS 6150系列-
A、带AFS（自适应转向系统)功能的气体放电大灯：
检查及调整近光灯
–  打开车辆左侧近光灯，车灯检测仪上进入近光灯检测模式，并设置倾斜度为-1.0%或者向下倾斜1.0% → 大灯检测仪SVW 2617或VAS5209B或VAS 621 001 的使用说明书。
–  用VAS诊断设备对大灯进行基本设定：
t  启动诊断
t  控制单元列表
t  选择多功能模块（4B-多功能模块）并右击选择引导型功能
t  选择004B-基本设置
t  执行
–  按照诊断仪基本设定提示要求进行操作。
  CH00-20947

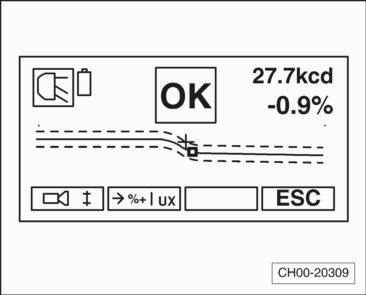

–  检查车灯检测仪显示屏幕所显示的实线是否位于两平行虚线之间。若满足要求，则会在车灯检测仪屏幕上显示合格。
hinweis  提示
若车灯检测仪屏幕上显示实线与两虚线轮廓不一致，请检查车灯检测仪所检测大灯类型的设置是否正确。
–  如果显示屏显示实线在两虚线之外，则须根据屏幕上箭头提示进行调整：
  CH00-20309
CH02-20456

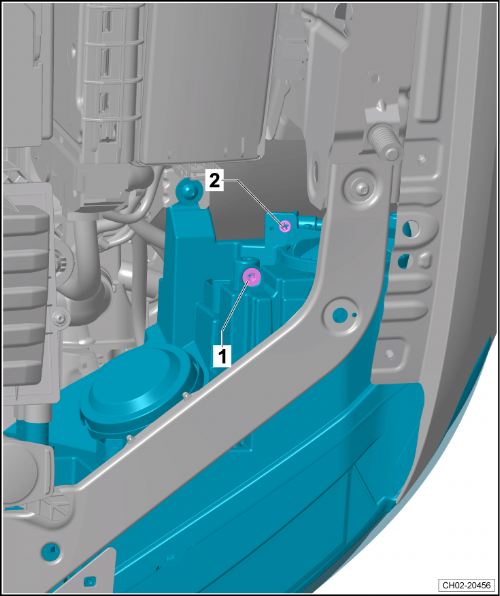

l  首先调整近光灯的垂直方向，即旋转螺栓-1-，以使得垂直方向灯光调整到位。
l  然后调整近光灯的水平方向，即旋转螺栓-2-，以使得水平方向灯光调整到位。

hinweis  提示
t  以相同的顺序执行右侧大灯近光灯的调节。
t  右侧大灯的调节螺栓与左侧调节螺栓是镜像对称。
B、带DLA(动态车灯辅助系统)功能的LED大灯：
检查及调整DLA远光灯
hinweis  提示
t  对于DLA大灯，必须首先使用笔记本车辆诊断系统 -VAS 6150系列-将DLA大灯进行基础设定，以使得DLA远光灯功能开启。
t  应特别注意校准车灯测试仪与前大灯的相对位置，并正确地进入车灯测试仪DLA大灯检测模式 → 大灯检测仪SVW 2617或VAS 5209B或VAS 621 001 的使用说明书。只有准确完成以上操作步骤后才能调节大灯，以确保调整完成的DLA大灯在使用过程中不会对道路其它车辆司机造成眩目。
–  打开车辆左侧近光灯，车灯检测仪上进入DLA检测模式，并设置倾斜度为-1.0%或者向下倾斜1.0% → 大灯检测仪SVW 2617或VAS5209B或VAS 621 001 的使用说明书。
–  用VAS诊断设备对大灯进行基本设定：
t  启动诊断
t  控制单元列表
t  点击多功能模块（4B-多功能模块）并右击
t  选择引导型功能
t  选择004B-基本设置
t  执行
–  按照诊断仪基本设定提示要求进行操作。

–  检查车灯检测仪显示屏幕所显示的实线是否位于两平行虚线之间。若满足要求，则会在车灯检测仪屏幕上显示合格。
hinweis  提示
若车灯检测仪屏幕上显示实线与两虚线轮廓不一致，请检查车灯检测仪所检测大灯类型的设置是否正确。
–  如果显示屏显示实线在两虚线之外，则须根据屏幕上箭头提示进行调整：

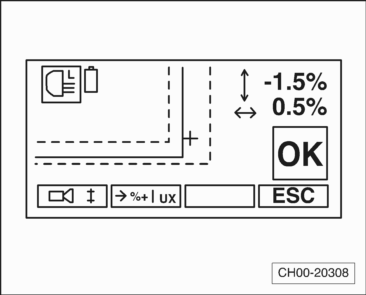

  CH00-20308
CH02-20289

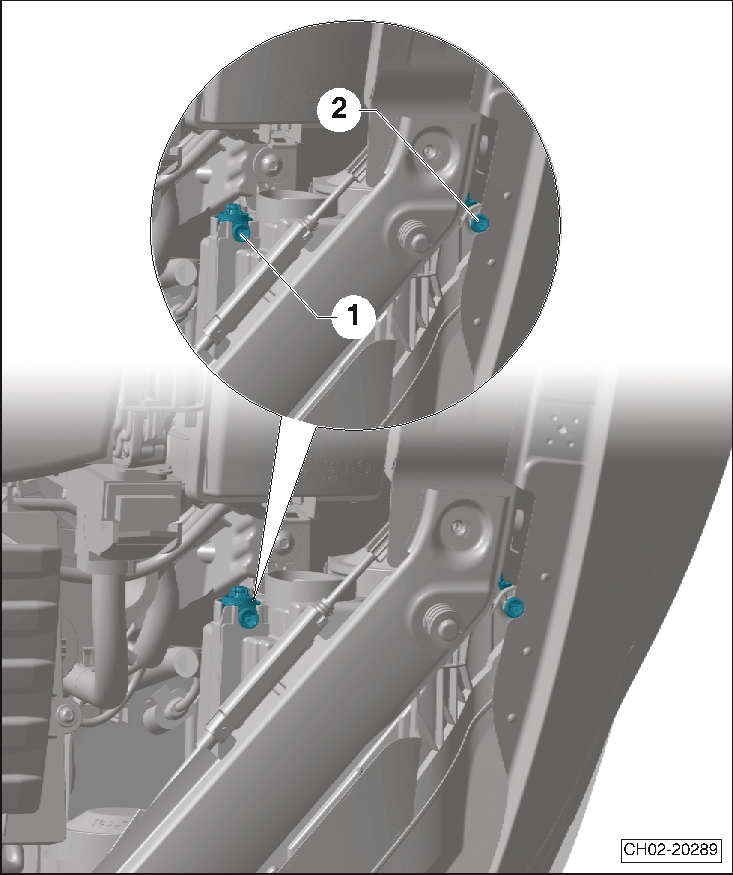

l  首先调整近光灯的垂直方向，即旋转螺栓-1-，以使得垂直方向灯光调整到位。
l  然后调整近光灯的水平方向，即旋转螺栓-2-，以使得水平方向灯光调整到位。

hinweis  提示
对DLA远光灯进行检查和调整之后，建议对近光灯进行检查，但不允许调整近光灯。如有问题，需要再次按照上述步骤调整DLA远光灯。
检查近光灯
–  打开车辆近光灯，车灯测试仪上进入气体放电近光灯模式，并设置倾斜度为-1.0%或者向下倾斜1.0% → 大灯检测仪SVW 2617或VAS5209B或VAS 621 001 的使用说明书。

–  检查车灯检测仪显示屏幕所显示的实线是否位于两平行虚线之间。若满足要求，则会在车灯检测仪屏幕上显示合格。
–  如果不满足以上要求，不允许直接进行调整，需再次对DLA远光灯进行调整。
hinweis  提示
t  以相同的顺序执行右侧大灯近光灯的调节。
t  右侧大灯的调节螺栓与左侧调节螺栓是镜像对称。
C、不带DLA功能的LED大灯：
检查及调整近光灯
–  打开车辆左侧近光灯，车灯检测仪上进入近光灯检测模式，并设置倾斜度为-1.0%或者向下倾斜1.0% → 大灯检测仪SVW 2617或VAS5209B或VAS 621 001 的使用说明书。
–  用VAS诊断设备对大灯进行基本设定：
t  启动诊断
t  控制单元列表
t  选择多功能模块（4B-多功能模块）并右击选择引导型功能
t  选择004B-基本设置
t  执行
–  按照诊断仪基本设定提示要求进行操作。
  CH00-20309
–  检查车灯检测仪显示屏幕所显示的实线是否位于两平行虚线之间。若满足要求，则会在车灯检测仪屏幕上显示合格。
hinweis  提示
若车灯检测仪屏幕上显示实线与两虚线轮廓不一致，请检查车灯检测仪所检测大灯类型的设置是否正确。
–  如果显示屏显示实线在两虚线之外，则须根据屏幕上箭头提示进行调整：
  CH00-20309
CH02-20289
l  首先调整近光灯的垂直方向，即旋转螺栓-1-，以使得垂直方向灯光调整到位。
l  然后调整近光灯的水平方向，即旋转螺栓-2-，以使得水平方向灯光调整到位。

hinweis  提示
t  以相同的顺序执行右侧大灯近光灯的调节。
t  右侧大灯的调节螺栓与左侧调节螺栓是镜像对称。
D、雾灯：
检查及调整雾灯
–  打开车辆右侧雾灯，车灯检测仪上进入雾灯检测模式，并设置倾斜度要求为–1.75%或者向下倾斜1.75% → 大灯检测仪SVW 2617或VAS5209B或VAS 621 001 的使用说明书。

–  检查车灯检测仪显示屏幕所显示的实线是否位于两平行虚线之间。若满足要求，则会在车灯检测仪屏幕上显示合格。
hinweis  提示
若车灯检测仪屏幕上显示实线与两虚线轮廓不一致，请检查车灯检测仪所检测大灯类型的设置是否正确。

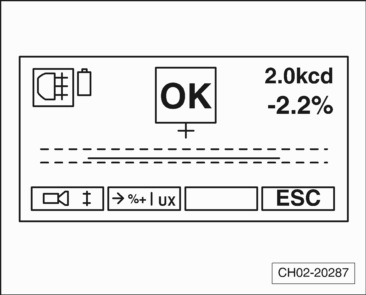

–  如果显示屏显示实线在两虚线之外，则须根据屏幕上箭头提示进行调整。
  CH02-20287

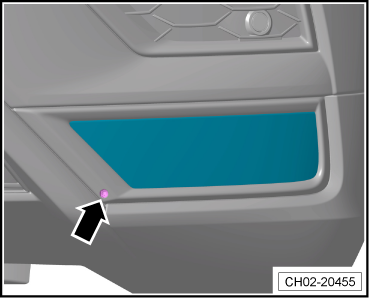

–  转动调节螺栓-箭头-。
hinweis  提示
t  以相同的顺序执行左侧保险杠上的雾灯的调节。
t  左侧雾灯的调节螺栓与右侧调节螺栓是镜像对称。
  CH02-20455
