D41、正时齿形皮带：检查

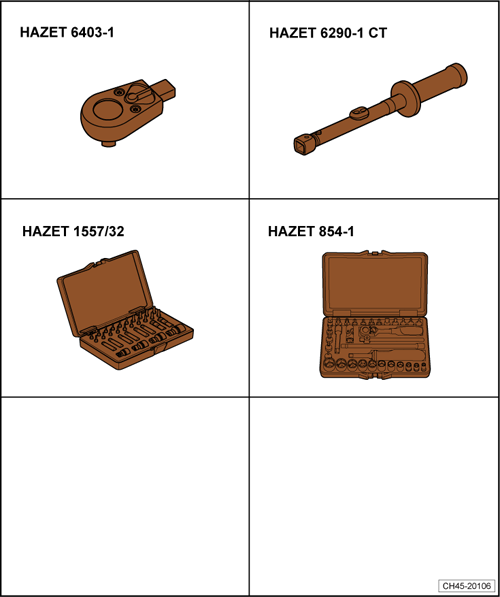

CH45-20106
所需要的专用工具和维修设备
t  TORX 工具 -HAZET 1557/32-或-VAG 1766-
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-
t  小型套装工具 -HAZET 854-1-或-VAS5528-

hinweis  提示
适用于配备EA211发动机的车型。
工作步骤：

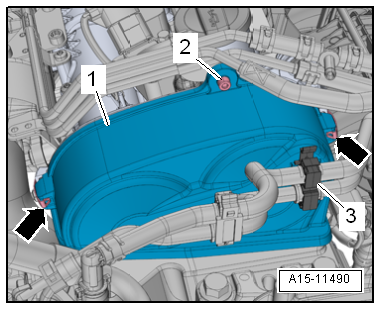

–  将发动机上的真空软管从齿形皮带上部罩盖-1-的支架-3-上脱开。
–  旋出固定齿形皮带上部罩盖-1-的螺栓-2-并脱开卡子-箭头-。
–  按发动机运转方向转动发动机曲轴皮带轮，检查整个正时齿形皮带是否有下列状况。
  A15-11490
t  裂纹、横截面断裂、撕裂 （正时齿形皮带罩盖侧）-箭头-
t  侧面磨损
t  加强筋散开
t  撕裂（正时齿形皮带根部）-箭头-
t  层离（齿形皮带带体、加强筋）
t  保护层表面裂纹
t  机油及润滑脂痕迹
–  行驶里程每达到300000公里时，必须更换正时齿形皮带（仅适用于配备EA211 1.2T、1.4T、1.4L MPI、1.5LMPI和1.6L MPI发动机的车型） → Kapitel。
hinweis  提示
t  如果检查正时齿形皮带有以上状况，则必须立即更换发动机的正时齿形皮带。
t  更换发动机的正时齿形皮带是一种维修措施。
安装以相反顺序进行，注意以下事项：

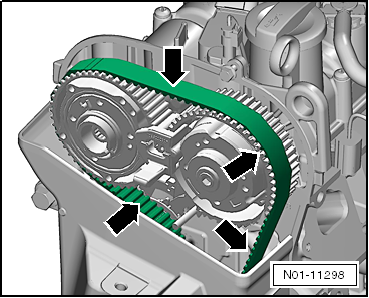

  N01-11298
拧紧力矩
部件 拧紧力矩
正时齿形皮带盖板 8Nm
