D43、冷却液泵齿形皮带：检查
CH02-20593

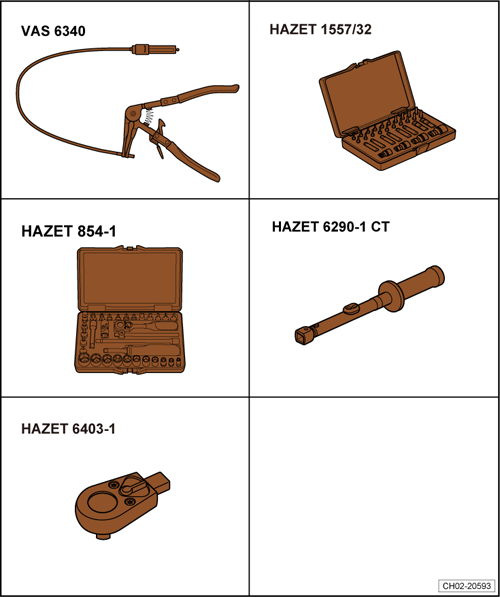

所需要的专用工具和维修设备
t  软管夹 -HAZET 798-15B-或-VAS6340-
t  TORX 工具 -HAZET 1557/32-或-VAG 1766-
t  小型套装工具 -HAZET 854-1-或-VAS5528-
t  扭力扳手（5－60Nm） -HAZET 6290-1CT-或-VAG 1331-
t  棘轮头 -HAZET 6403-1-或-VAG1331/1-


t  释放工具 -CT10527-或-T10527-
hinweis  提示
适用于配备EA211发动机的车型。
拆卸
  W00-11459
–  用软管夹 -HAZET 798-15B-或-VAS 6340-松开空气导管的卡箍-1-和-3-，并将空气导管-2-取下。
  N01-11629
–  断开传感器-1-上的电气插头连接-箭头-。
–  将制动真空软管从进气导管固定架上脱开。
适用于配备1.4T DJS/DJZ发动机的车型
  N21-10792

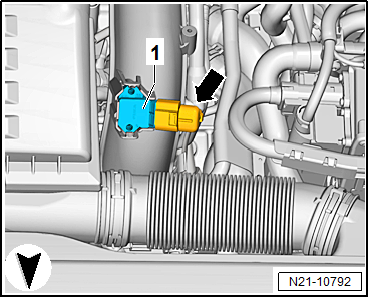

–  将软管-1-从进气导管上脱开。
适用于所有情况

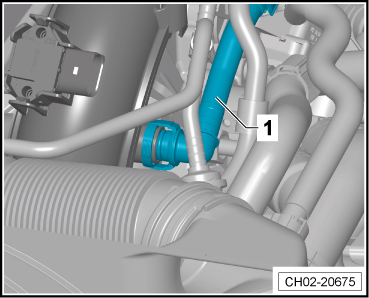

  CH02-20675

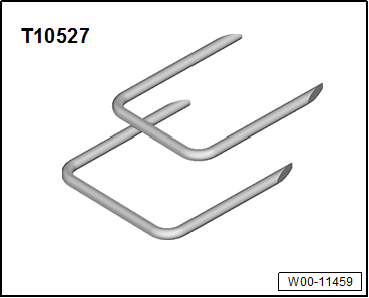

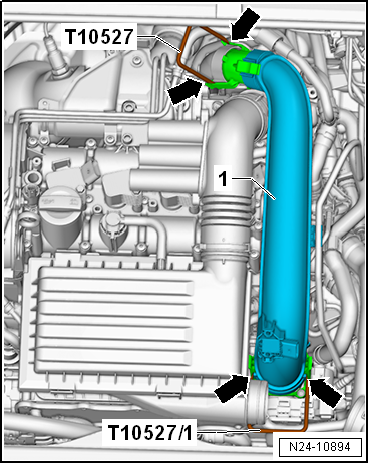

–  用释放工具 -CT10527-或-T10527-和释放工具 -CT10527/1-或-T10527/1-松开卡子-箭头-。
–  从发动机上拆下进气导管-1-。
适用于配备1.4T CSS发动机的车型
  N24-10894
–  按压锁止键，拔下活性炭罐连接软管-1-。
–  旋出螺栓-箭头-，取下曲轴箱通风软管。
hinweis  提示
t  若曲轴箱通风软管上的密封橡胶圈有损坏，则立即更换曲轴箱通风软管。
t  安装新的曲轴箱通风软管时用机油稍微润滑密封橡胶圈。
适用于配备1.4T DJZ发动机混合动力PHEV的车型
  A15-11375

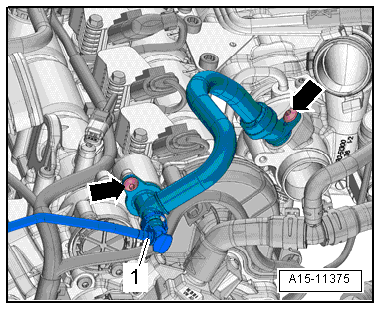

–  松开卡箍-箭头-拔下软管-1-和-2-。
适用于配备1.4T DJS/DJZ发动机的车型
  CH24-10324

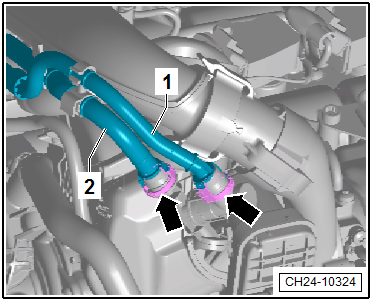

–  断开曲轴箱通风软管-1-上的插头连接-2-。

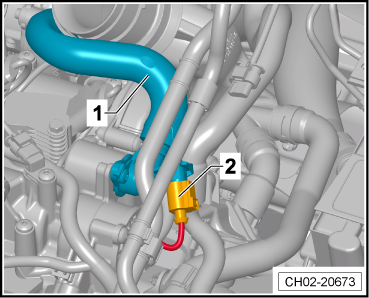

  CH02-20673
–  旋出螺栓-箭头-，取下曲轴箱通风软管-1-。
hinweis  提示
t  若曲轴箱通风软管上的密封橡胶圈有损坏，则立即更换曲轴箱通风软管。
t  安装新的曲轴箱通风软管时用机油稍微润滑密封橡胶圈。
适用于配备1.4T DJZ发动机混合动力PHEV的车型
–  拆卸废气涡轮增压器的管接头
→ 修理组：21
。

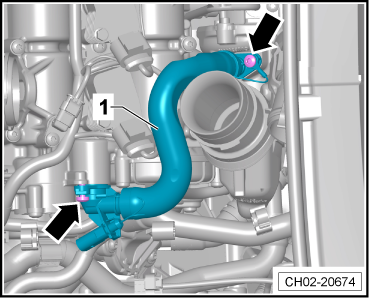

  CH02-20674
–  旋出螺栓-箭头-，拆下管接头-1-。
适用于所有情况

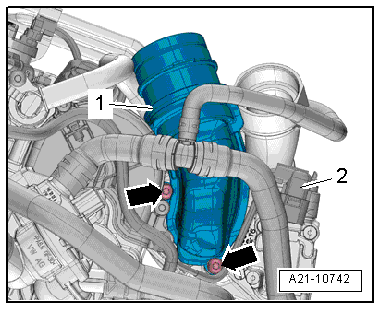

  A21-10742

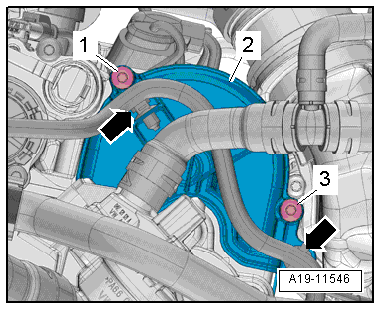

–  将线束固定卡-箭头-从冷却液泵齿形皮带盖板-2-上脱开。
–  旋出螺栓-1-和-3-，拆下冷却液泵齿形皮带盖板-2-。
  A19-11546

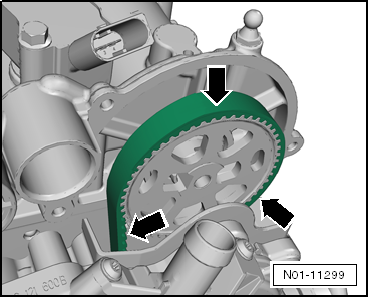

以发动机运转方向转动曲轴皮带盘，对整个冷却液泵齿形皮带进行如下检查：
t  裂纹、横截面断裂、撕裂（冷却液泵齿形皮带罩盖侧）-箭头-
t  侧面磨损
t  加强筋散开
t  撕裂（冷却液泵齿形皮带根部）-箭头-
t  层离（冷却液泵齿形皮带带体、加强筋）
t  保护层表面裂纹
t  机油及润滑脂痕迹
hinweis  提示
t  如果检查冷却液泵齿形皮带有以上状况，则必须立即更换冷却液泵齿形皮带。
t  更换冷却液泵齿形皮带是一种维修措施。
安装以相反顺序进行，注意以下事项：
  N01-11299
拧紧力矩
部件 拧紧力矩
冷却液泵齿形皮带盖板 8 Nm
曲轴箱通风软管 9Nm
