D52、高压部件和高压线束：检查

提示

t	至少获得 “EiP”资质的人员方可对车辆进行保养作业。

t	高压部件目视检查分为在发动机舱和在车辆底部两个部分。如发现任何问题，请及时联系“HVT”和“HVE”。

在前舱：

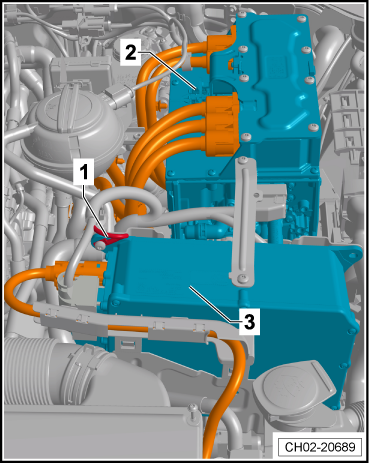

–	检查功率电子 -JX1--2-、高压蓄电池充电装置 -AX4--3-有无外部损坏，高压线束外表有无损坏、有无异常变形；接插件连接有无异常，有无异常变色发黑现象。

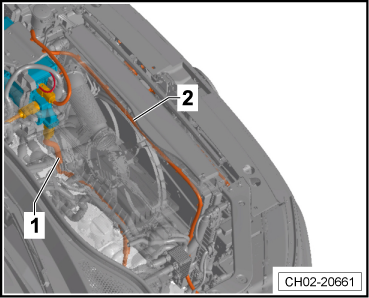

–	目检高压蓄电池充电插座 1 -UX4-的高压线束-2-和电动空调压缩机 -V470-的高压线束-1-外表有无损坏，有无异常的变形；接插件连接有无异常，有无异常变色发黑现象。

在车辆底部：

–	建议举升机托臂支撑盘上放置托盘 -SVW 1895-来举升车辆，从而确保后续有足够的空间来拆卸高压电池包底护板。

–

举升车辆。

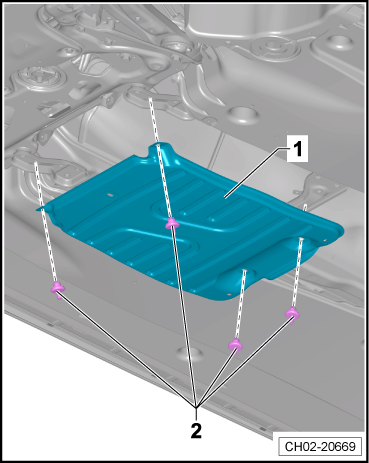

–	旋出螺栓-2-和-3-，拆下隔音板-1-。

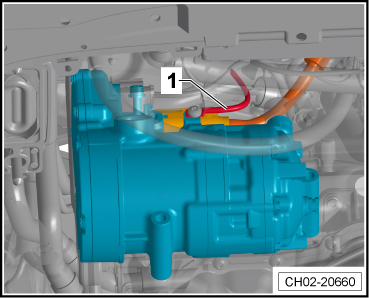

–	从下往上目视检查电动空调压缩机 -V470-有无外部损坏（发动机舱底护板已拆卸）。

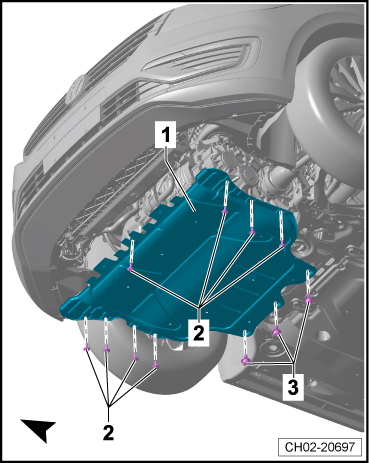

–	旋出膨胀铆钉-2-，取下底护板-1-。

提示

以上过程应小心操作，避免铆钉销子丢失。

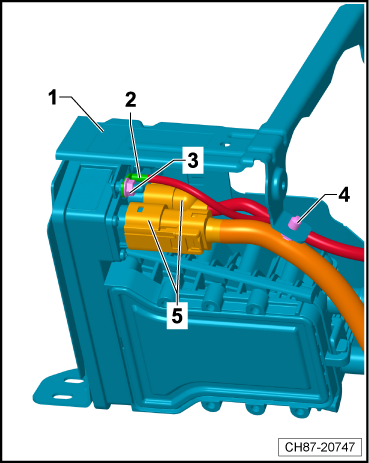

–	检查高电压加热装置（PTC） -Z115-有无外部损坏，高压线束外表有无损坏、有无异常变形；接插件连接有无异常，有无异常变色发黑现象。

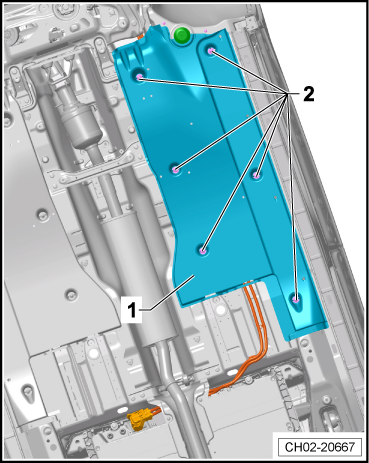

–	旋出螺栓-2-，拆下左侧底护板-1-。

–	目检高压线束-4-外表无破损，有无异常的变形，布置有无干涉；接插件连接有无异常，有无异常变色发黑现象。

–	目检低压线束外表无破损，布置无干涉，接插件连接无异常。
