用户陈述/服务站结论

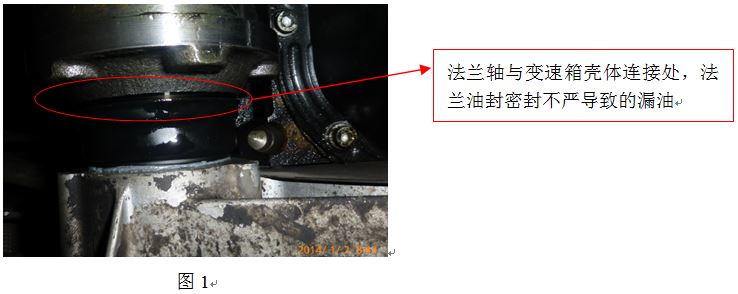

变速箱壳体与法兰轴连接处有油渍，经过诊断为法兰油封密封问题导致漏油。

技术背景

由于法兰油封破损或磨损以致于法兰轴与变速箱壳体之间密封不严，导致变速箱油漏出。

生产线解决方案

--

售后服务解决方案

按照维修手册进行更换和装配。在拆装的过程中，注意以下三点：

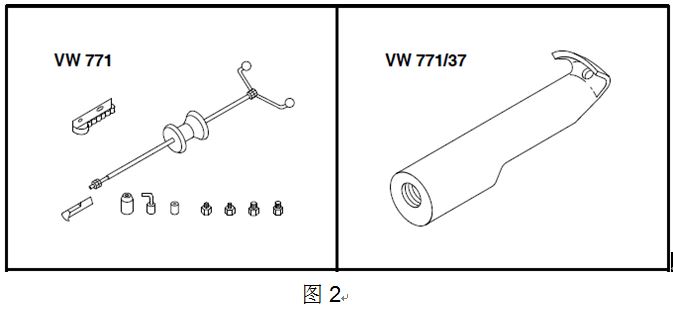

1、在拆卸法兰油封时用专用工具VW771与VW771/37配合使用，不要使用螺丝刀等非专用工具进行拆卸，否则会导致与油封配合的壳体或者导向套的密封面损坏。

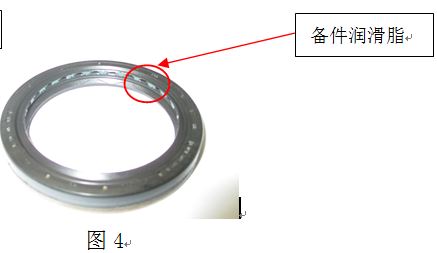

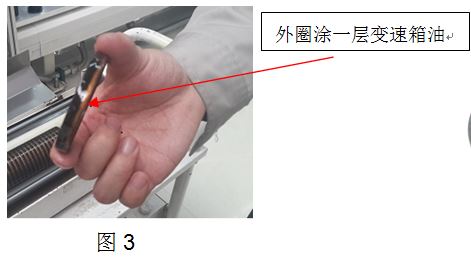

2、在法兰油封外圈涂一圈变速箱油为宜（便于装配），油封安装后不要再用密封胶再进行密封，避免密封胶进入油封导致漏油。在油封装配过程中，不允许触碰油封内圈。需如下图3方式取用。由于新结构法兰油封内侧自带润滑脂，故不需要在油封内侧再涂抹涂润滑脂（如图4）。

3、检查法兰轴与油封配合面是否有磕碰伤、生锈等问题，若出现此问题，请立即更换。

专用工具：

VW771、VW771/37、T10082、V.A.G1306、V.A.G1331、V.A.G1332、3158

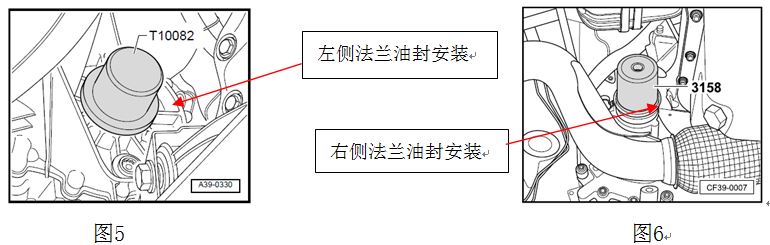

1、左侧油封安装中，必须使用专用工具T10082（如图5），右侧油封安装时必须使用专用工具3158（如图6），否则安装位置不合格，达不到理想密封效果。

2、在装配过程中，必需用冲头将新密封环压到止点，操作时勿使密封环歪斜。

配件信息

右侧法兰油封备件号为：02T 409 189 N

左侧法兰油封备件号为：02M 301 189 L
